MELSEC-Q QD77MS定位

轴定位流程

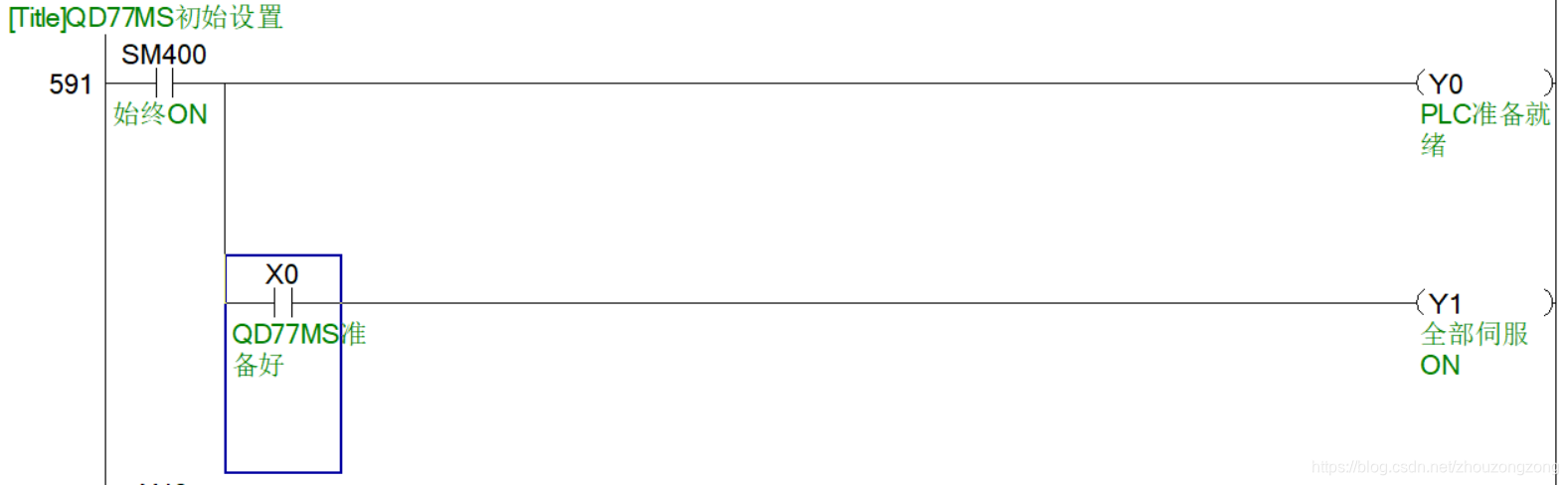

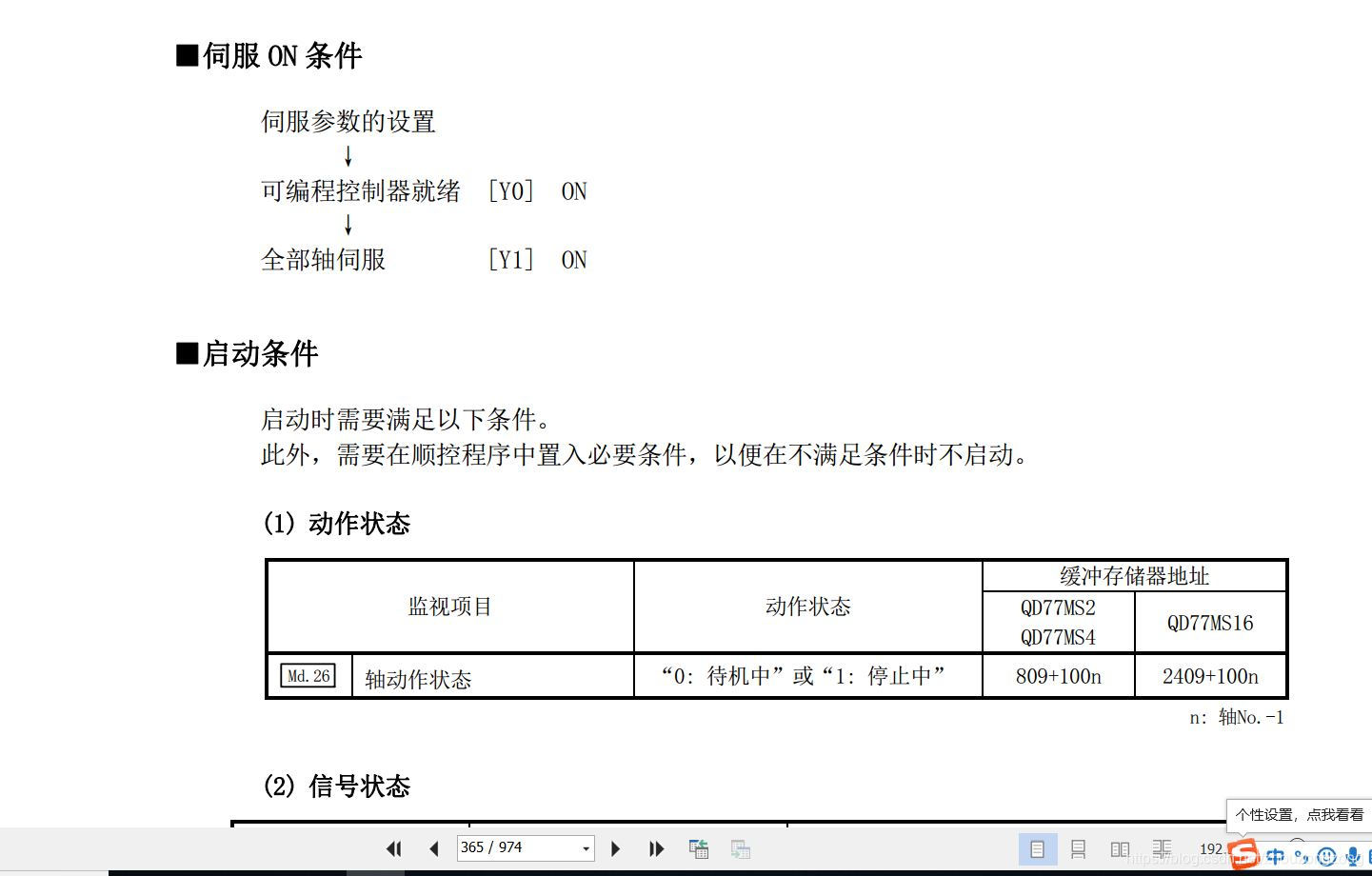

1、一般情况下轴定位通电后就算准备好了，然后可编程控制器开启后将就绪信号给到轴控制器，然后将全部伺服On信号给到轴控制器。

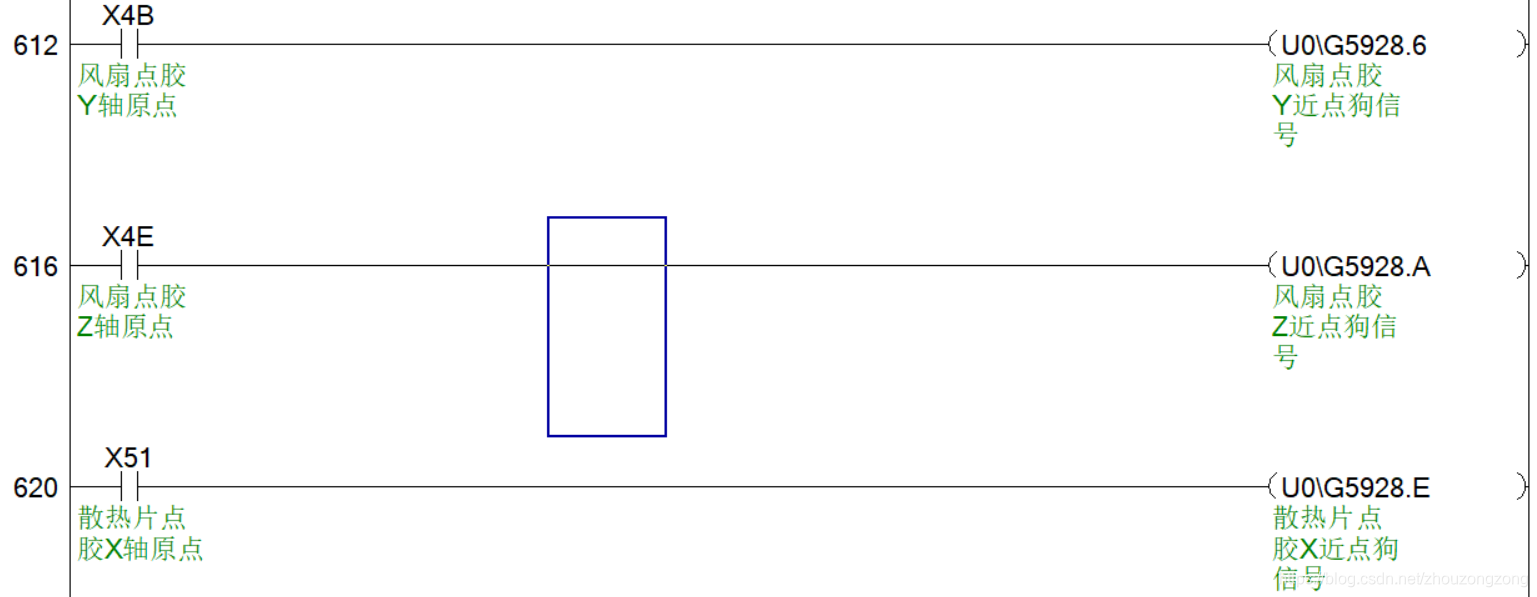

2、将信号点接到PLC上

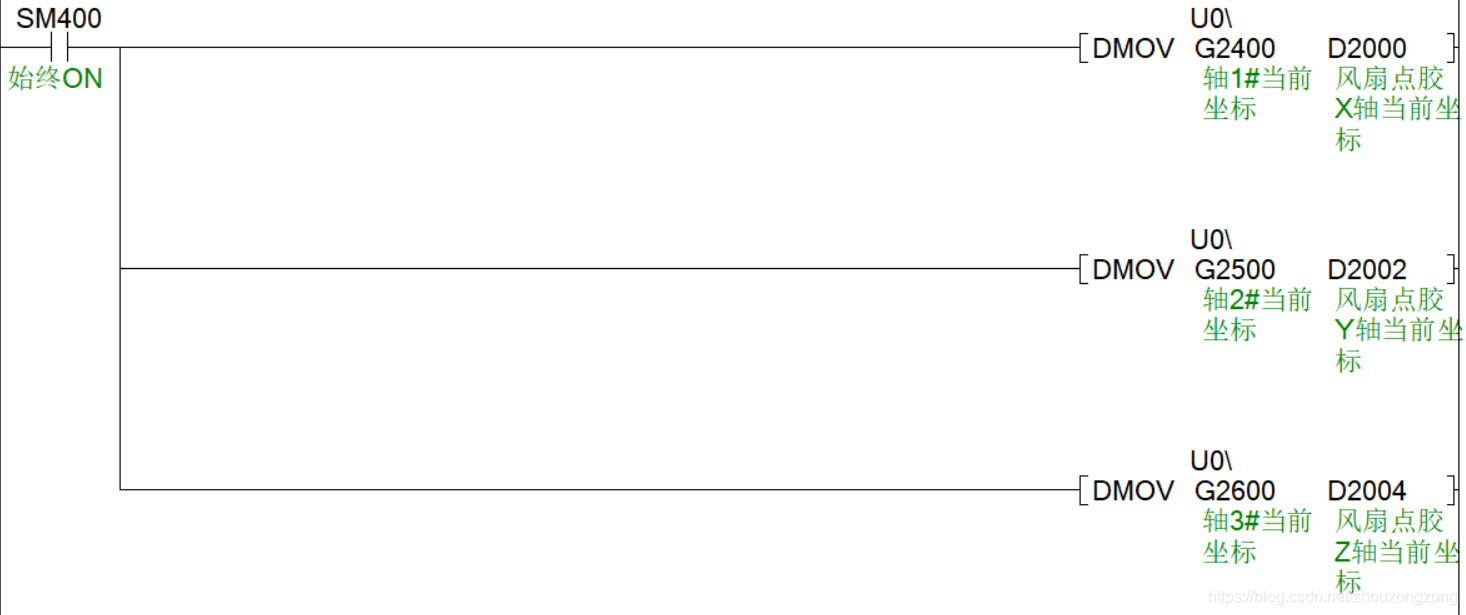

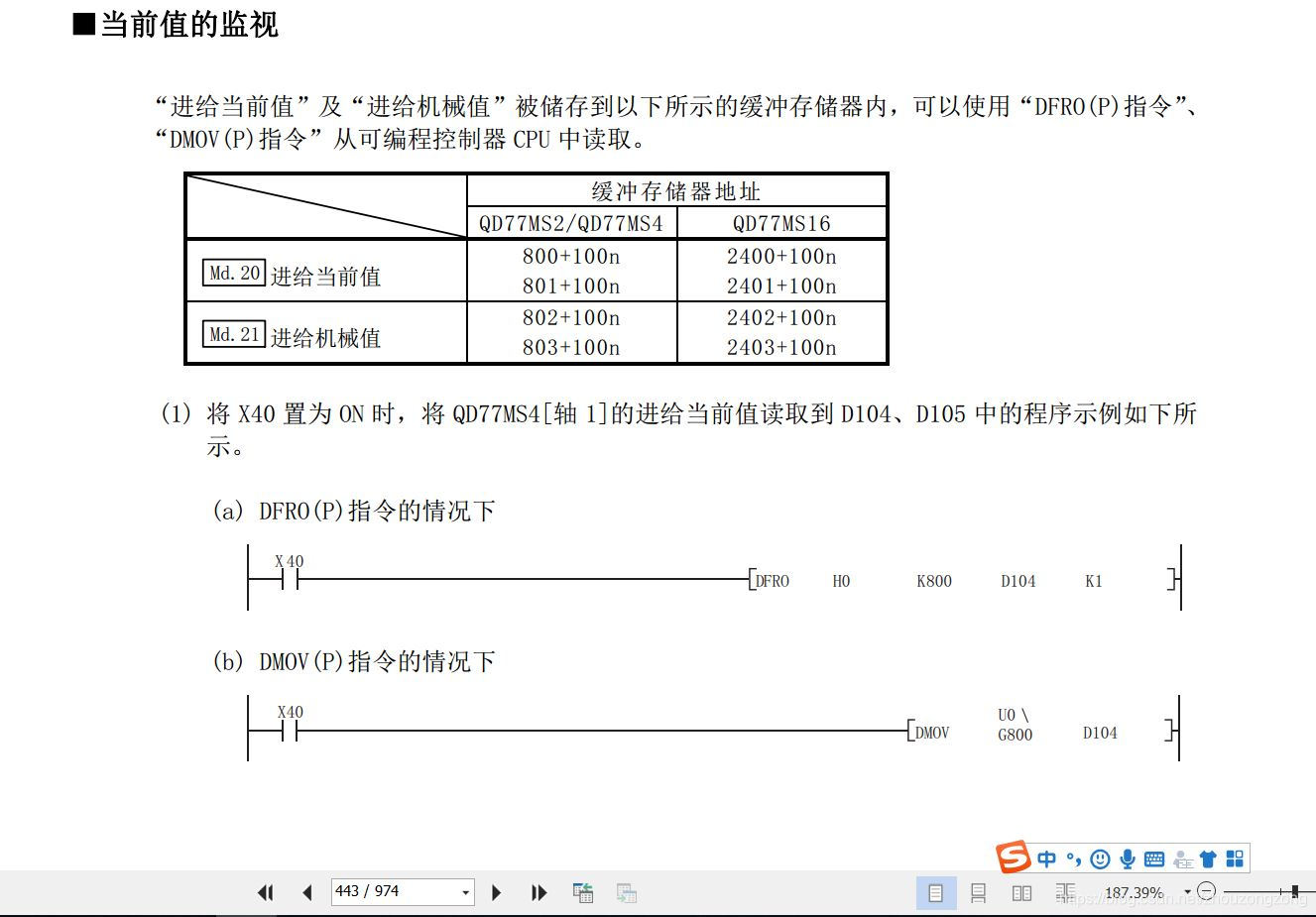

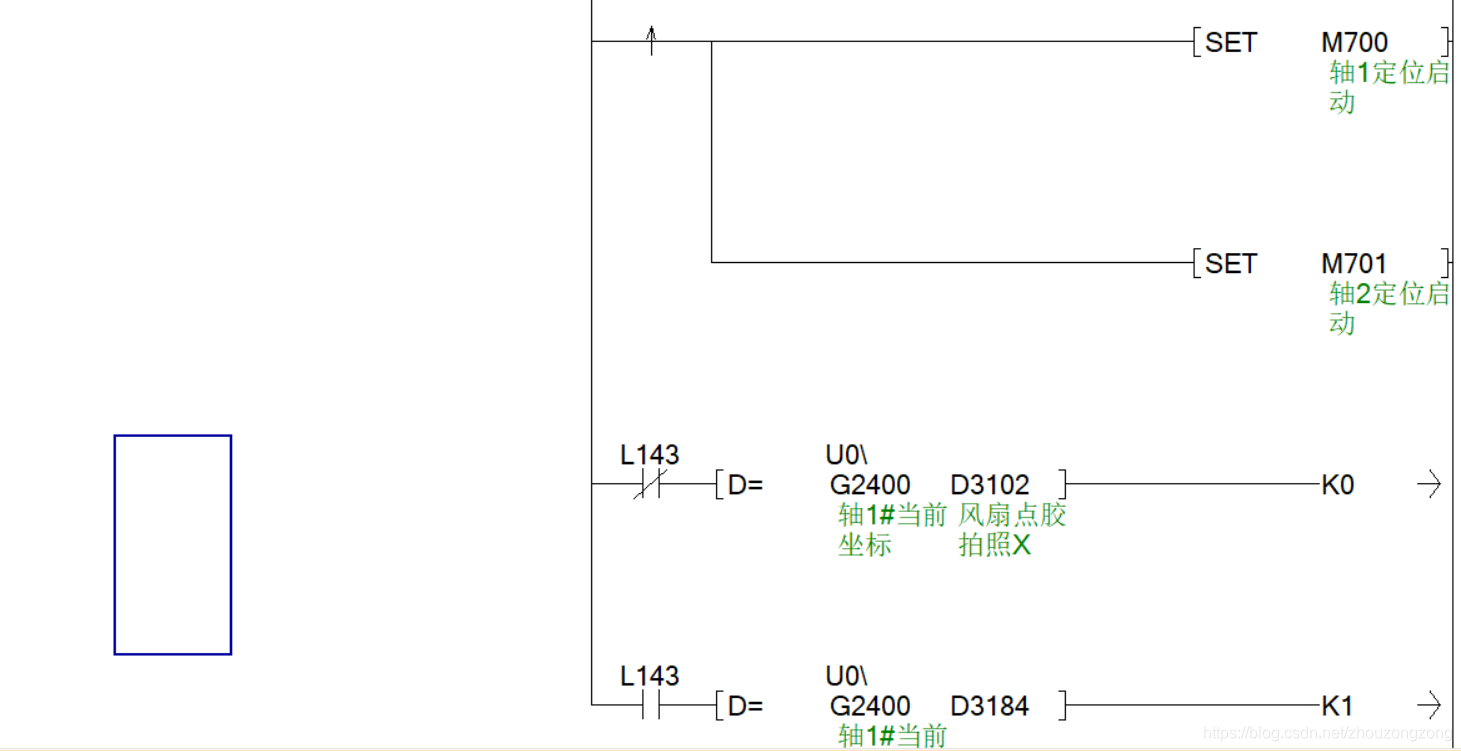

3、将轴的现在数据实时采集到D寄存器当中

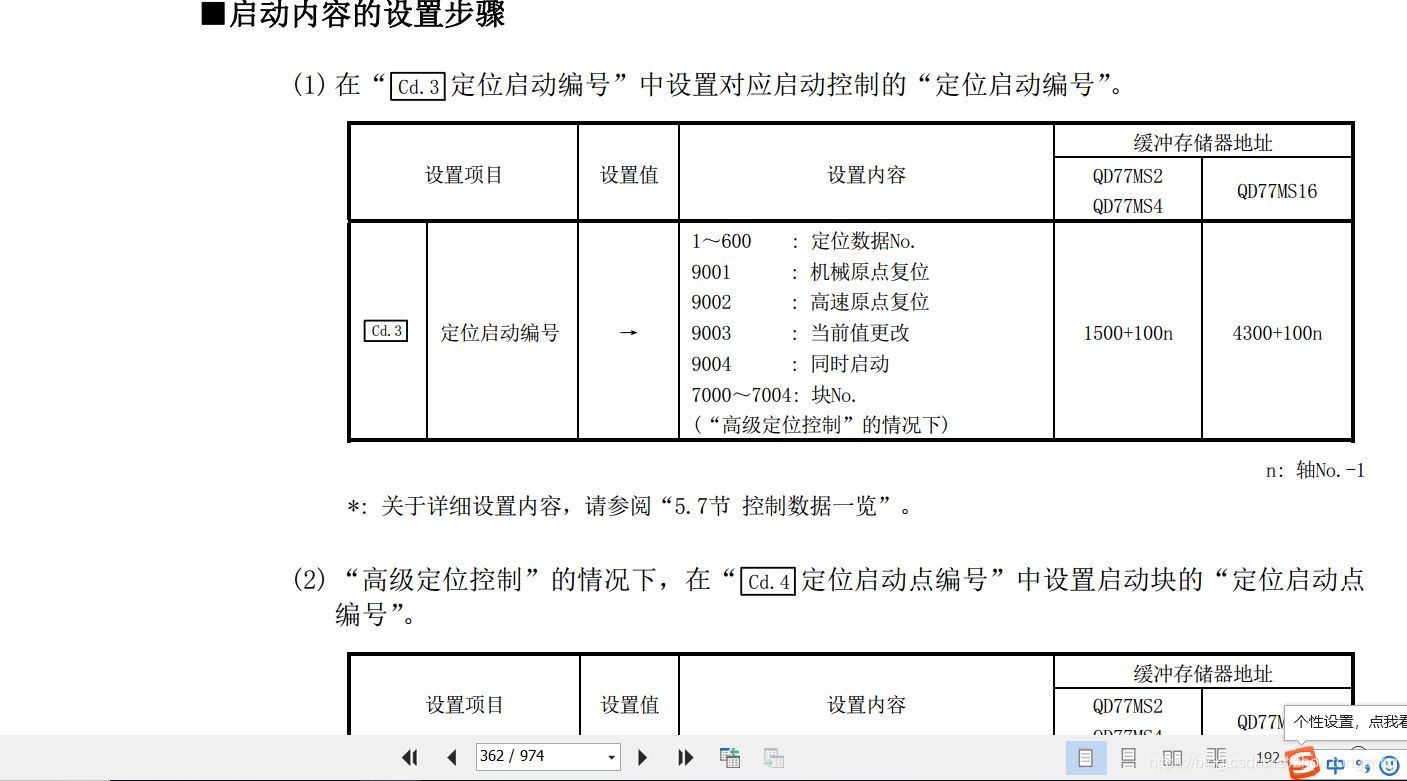

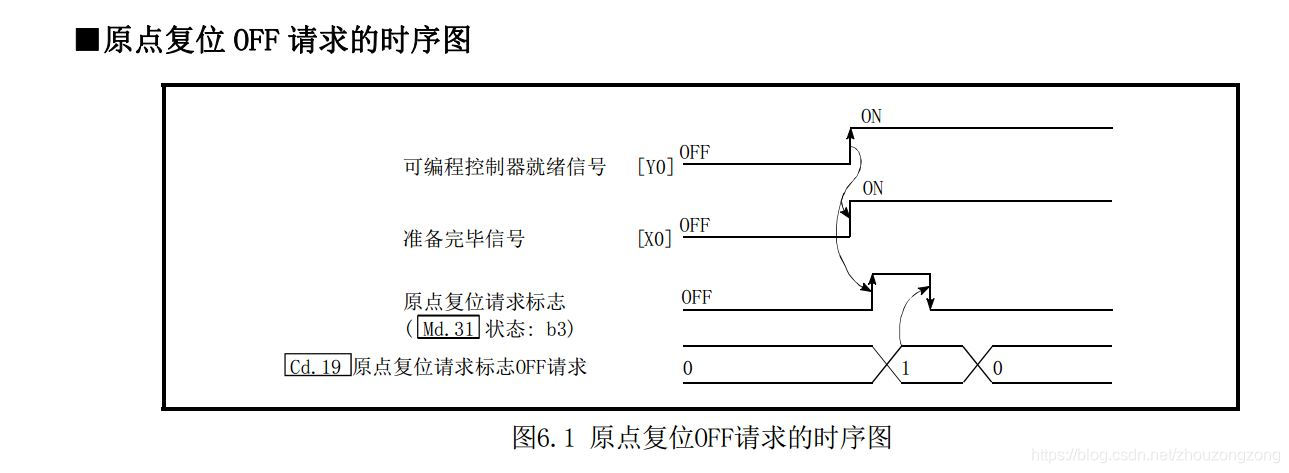

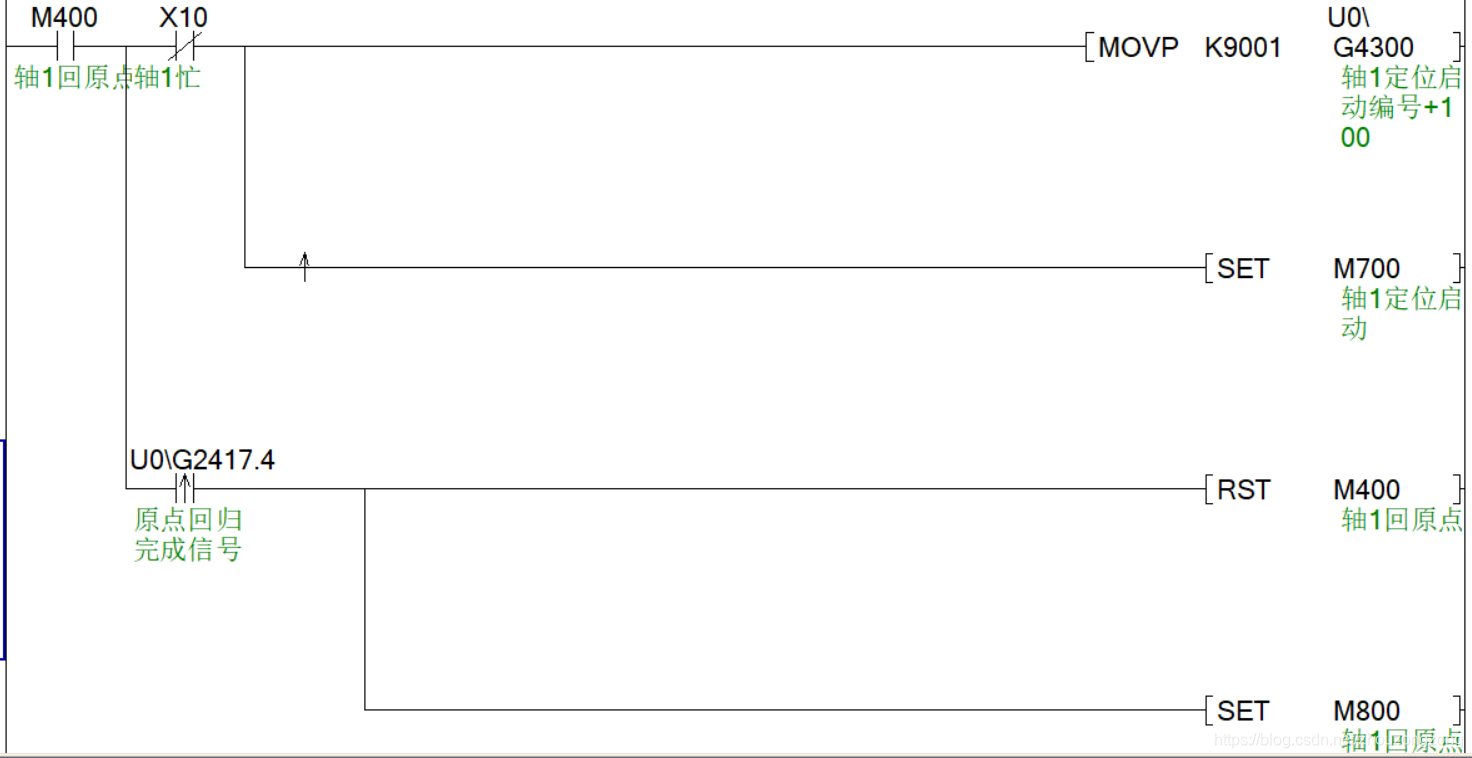

4、轴初始化，初始化K9001，初始化之后可以用K9002进行快速初始化，轴在运行时候需要确认没有给停止信号

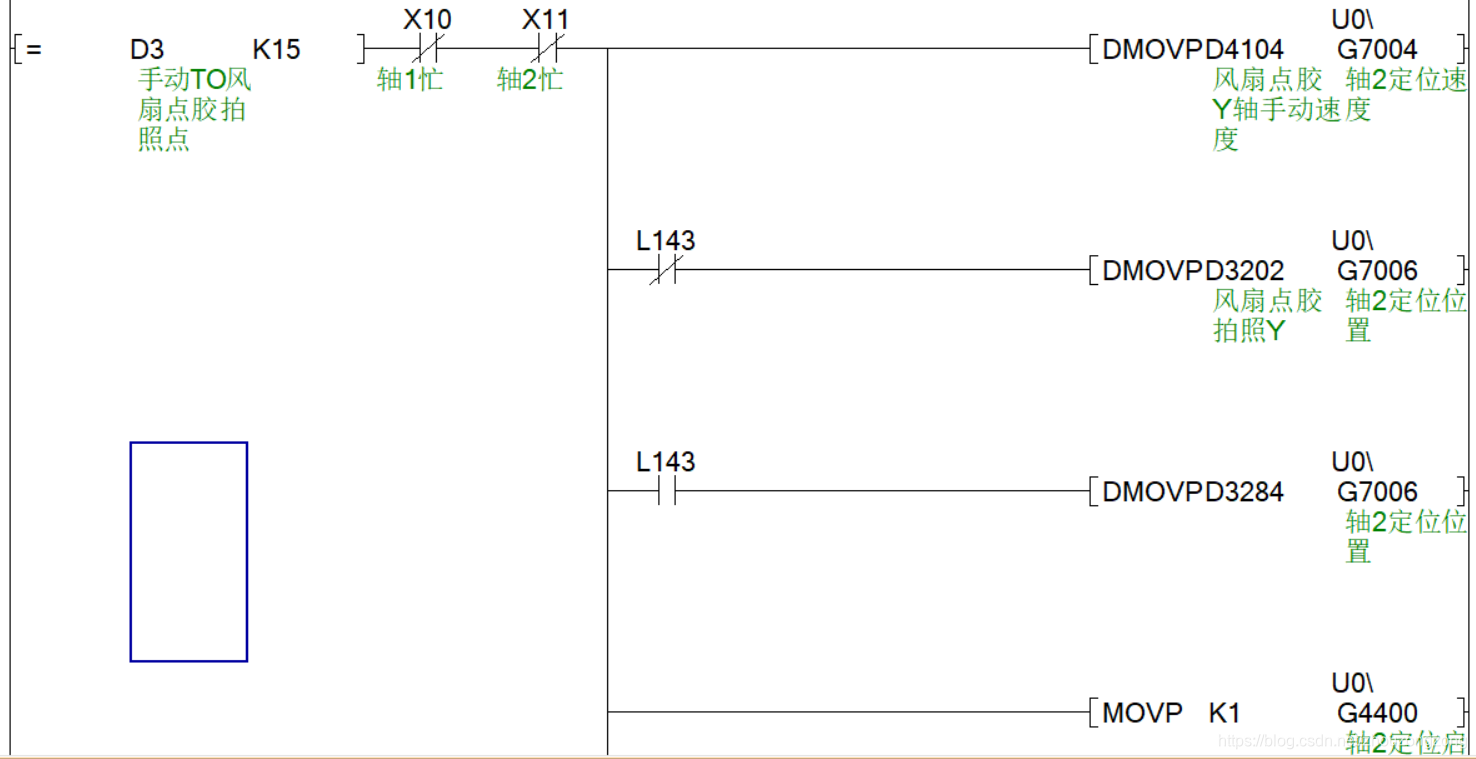

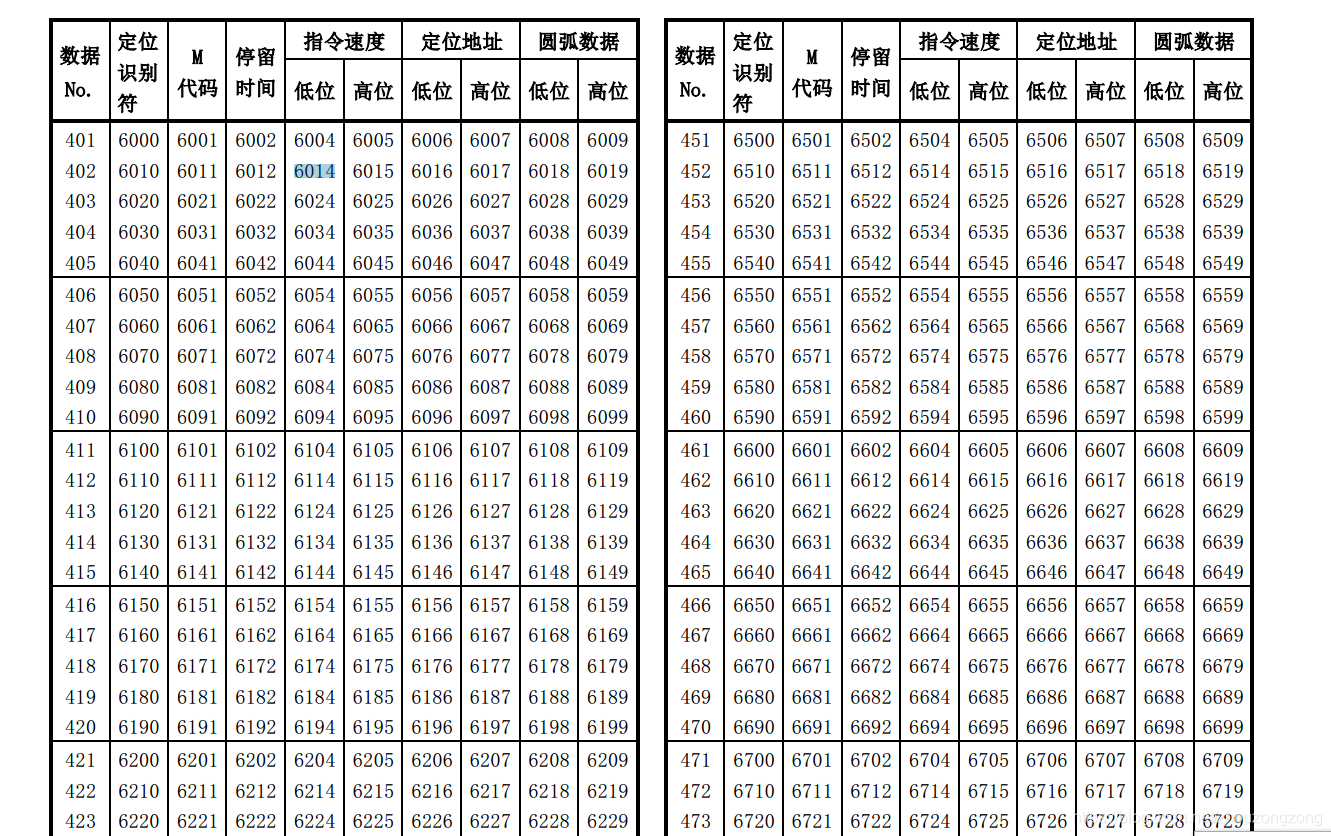

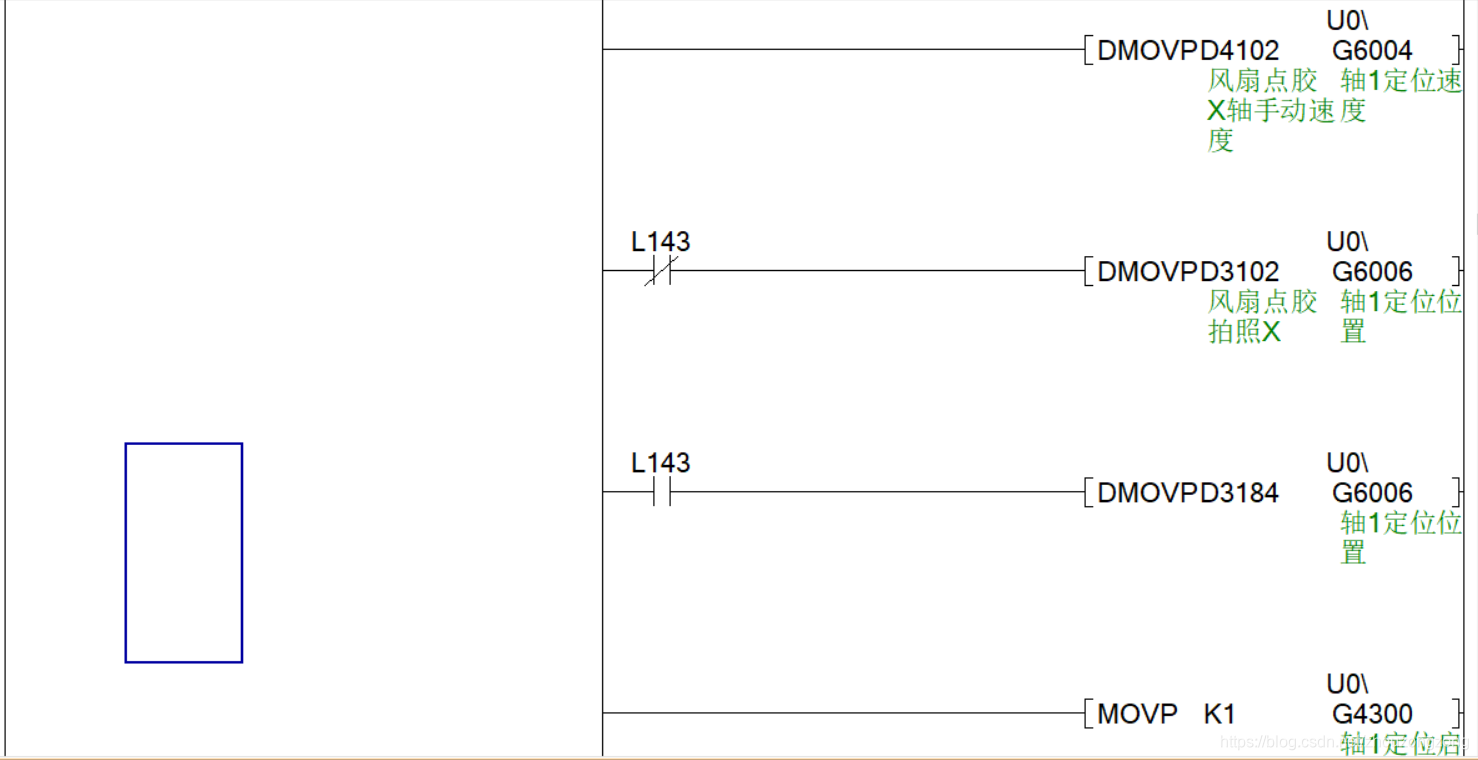

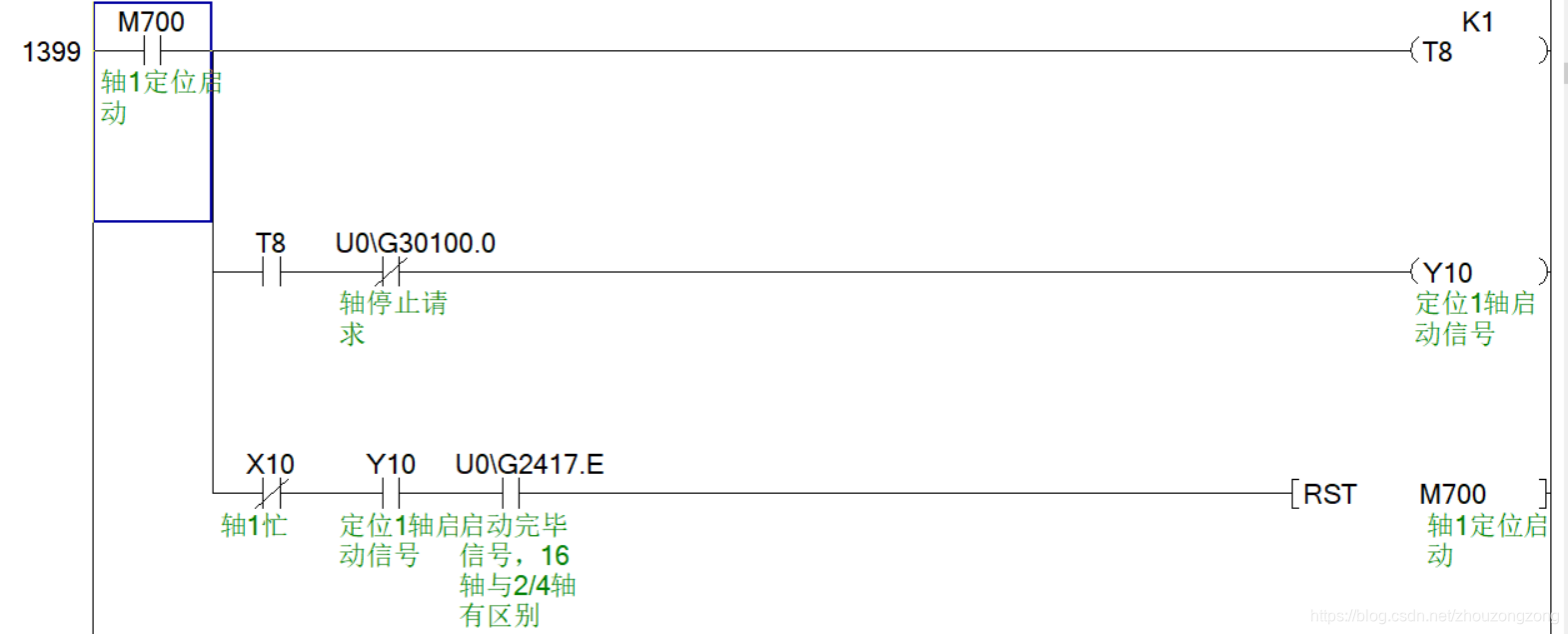

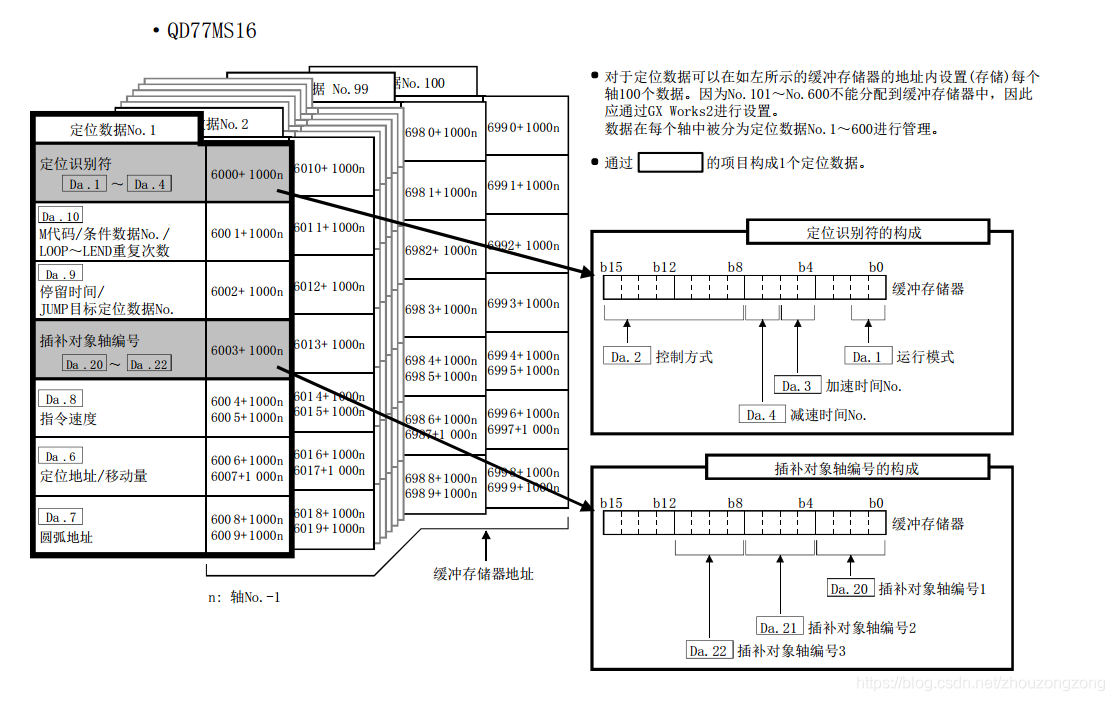

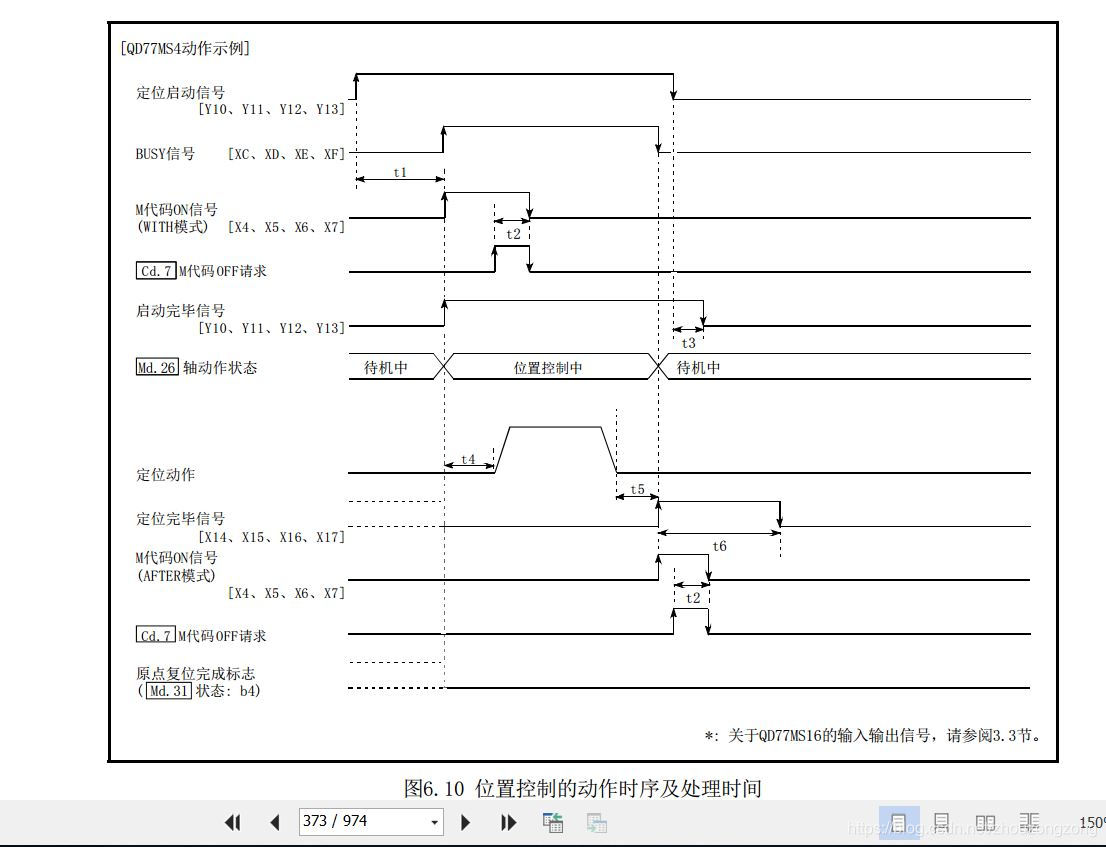

5、轴定位：主要是定位速度与定位地址的使用

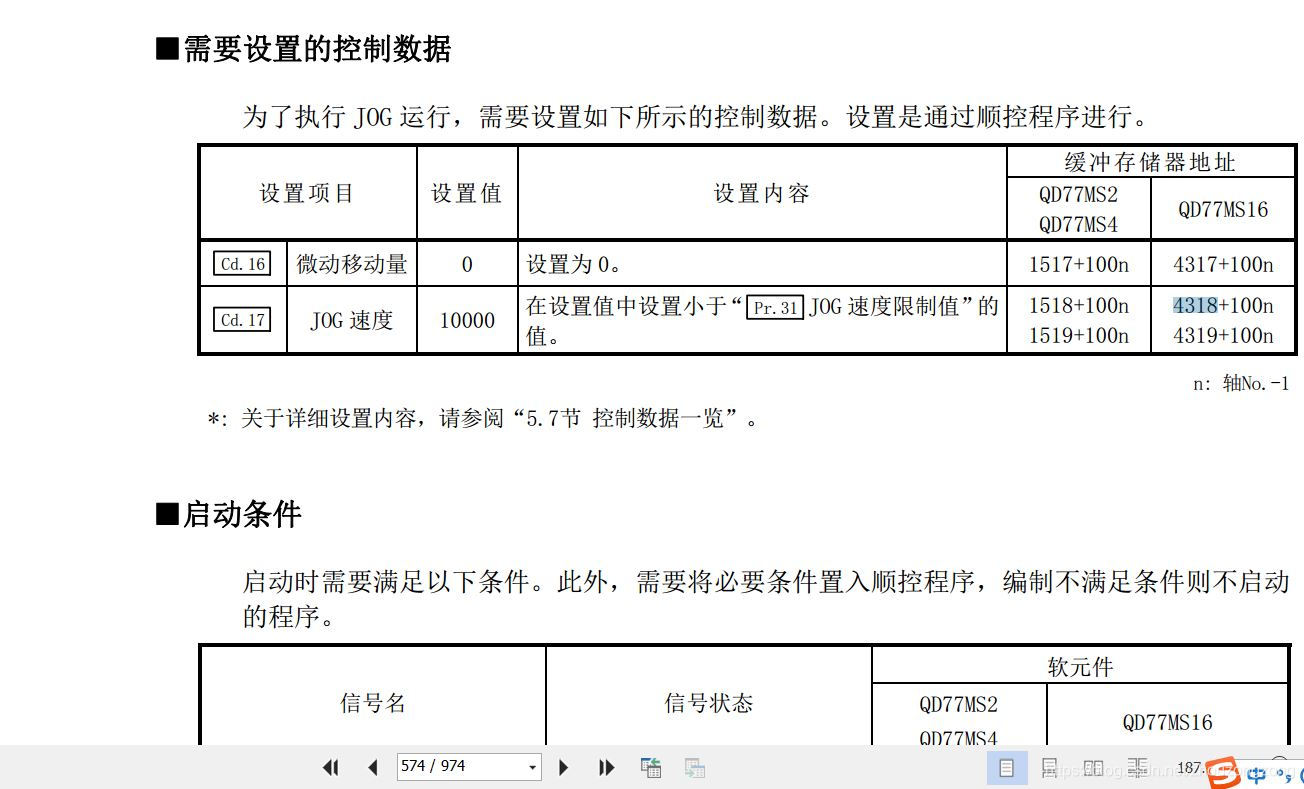

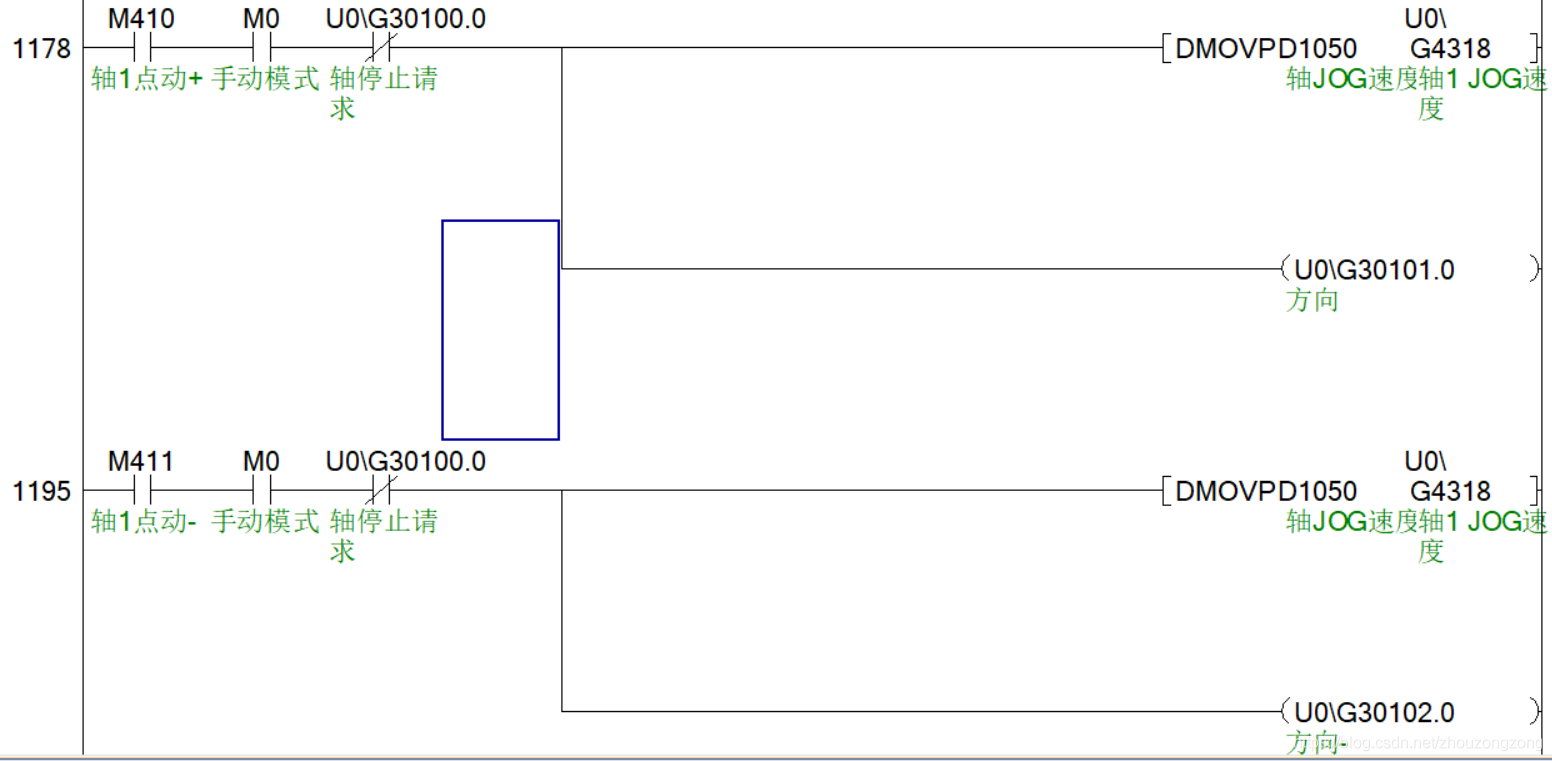

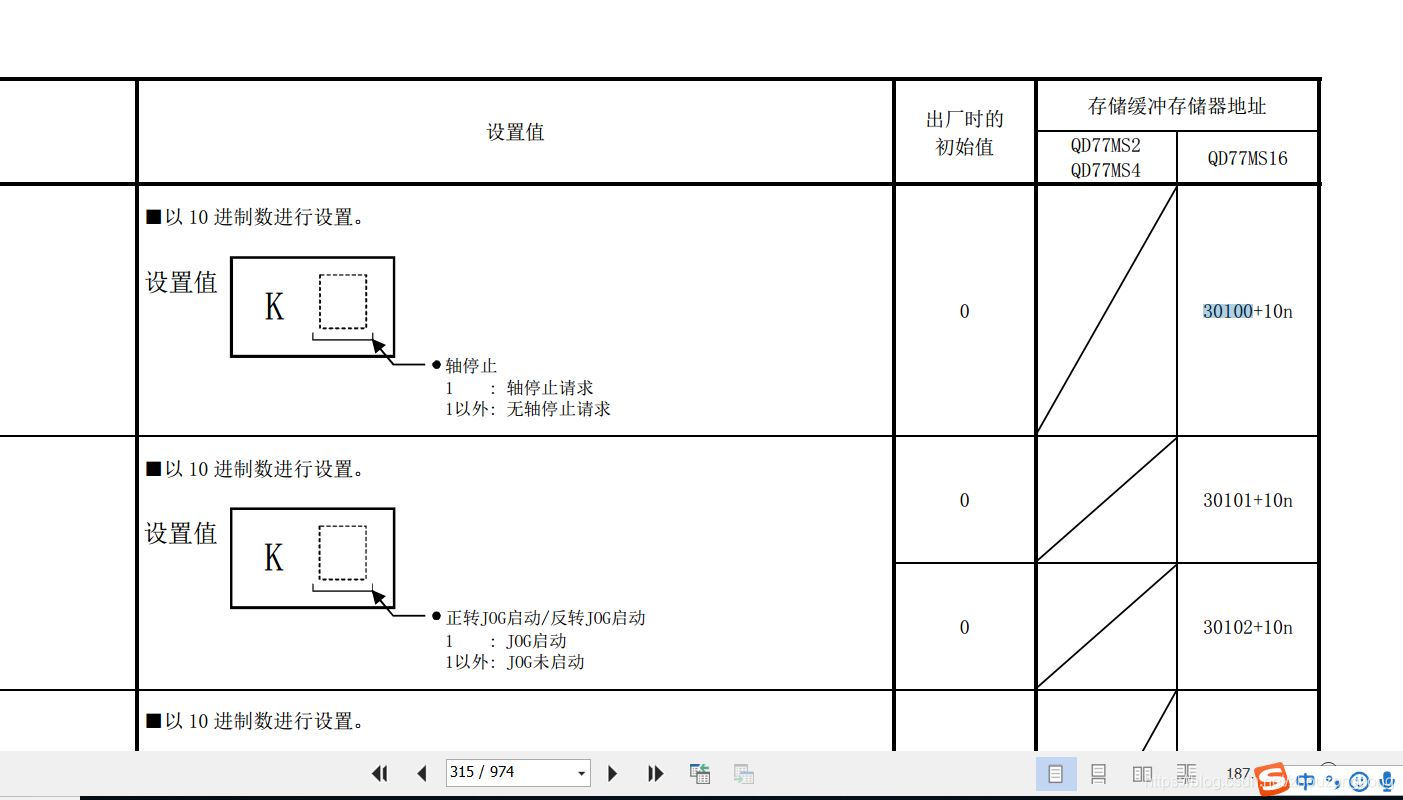

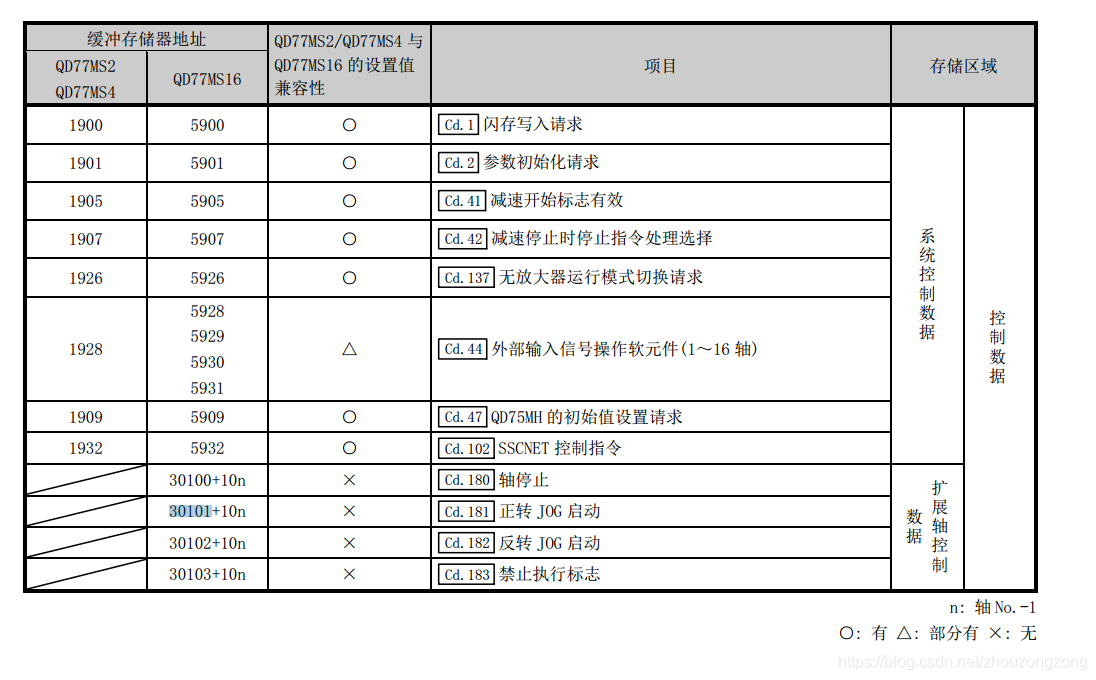

6、轴手动

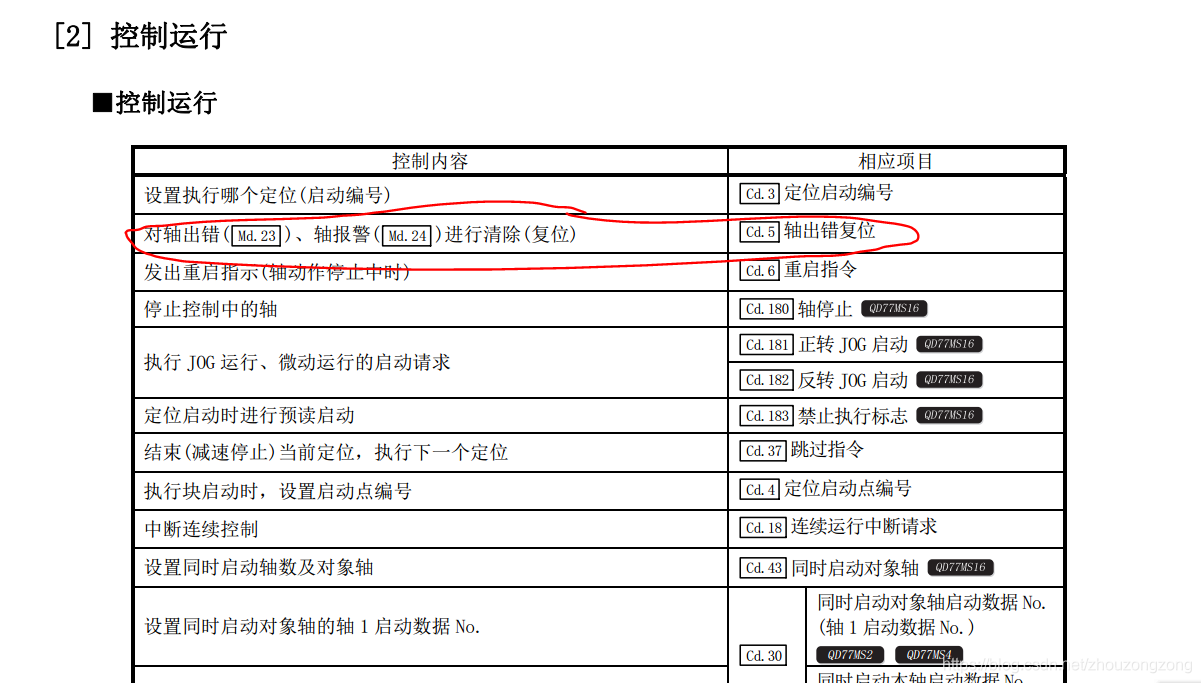

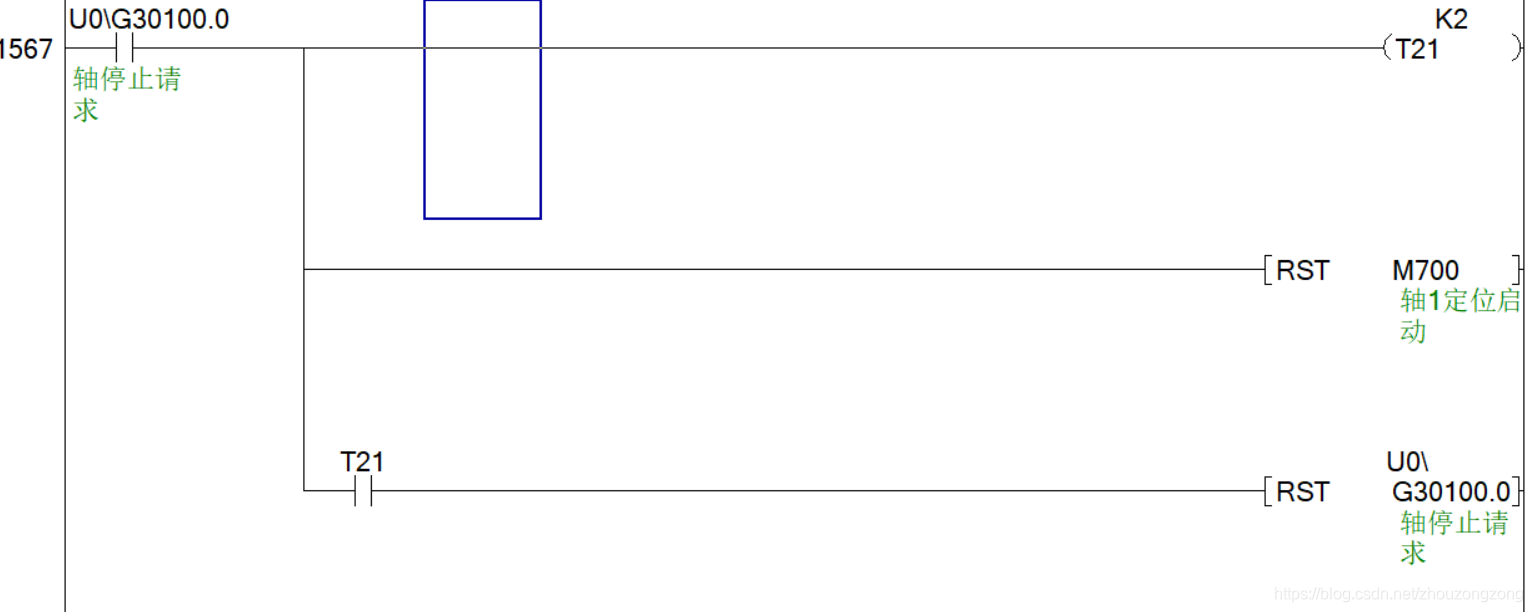

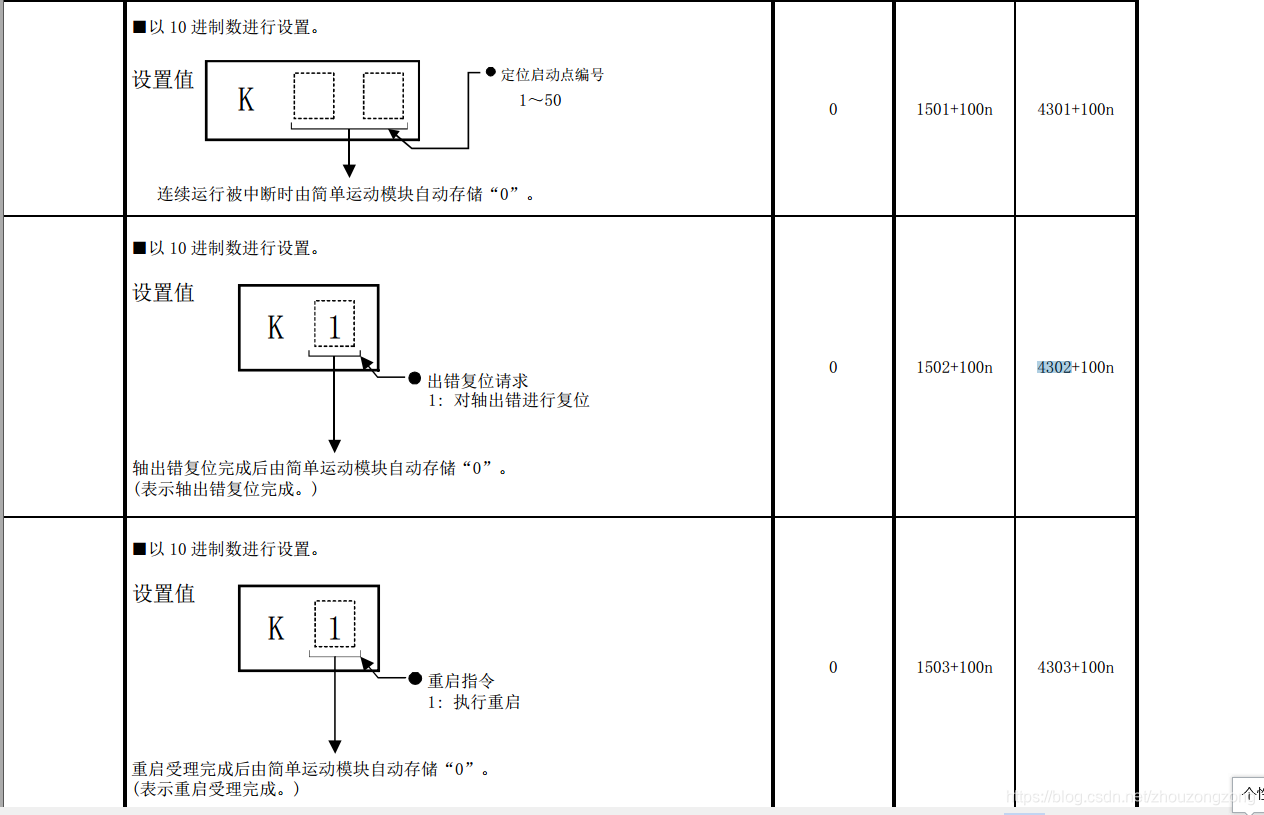

7、轴停止复位请求

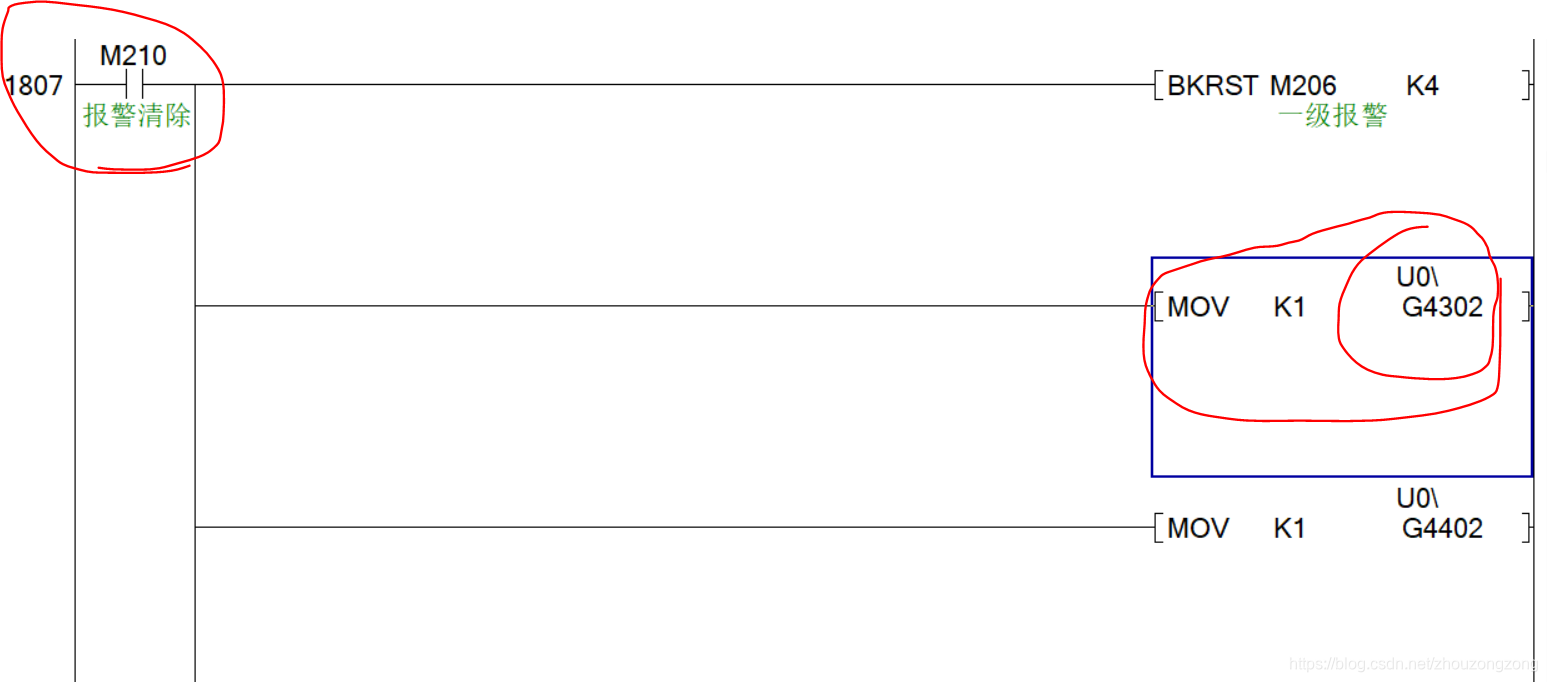

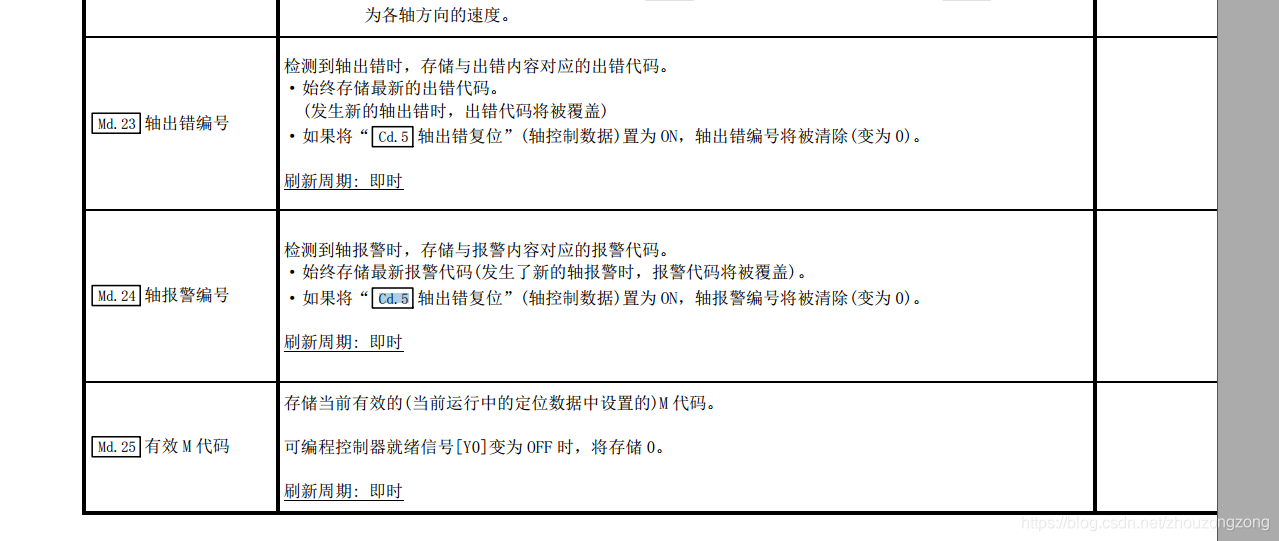

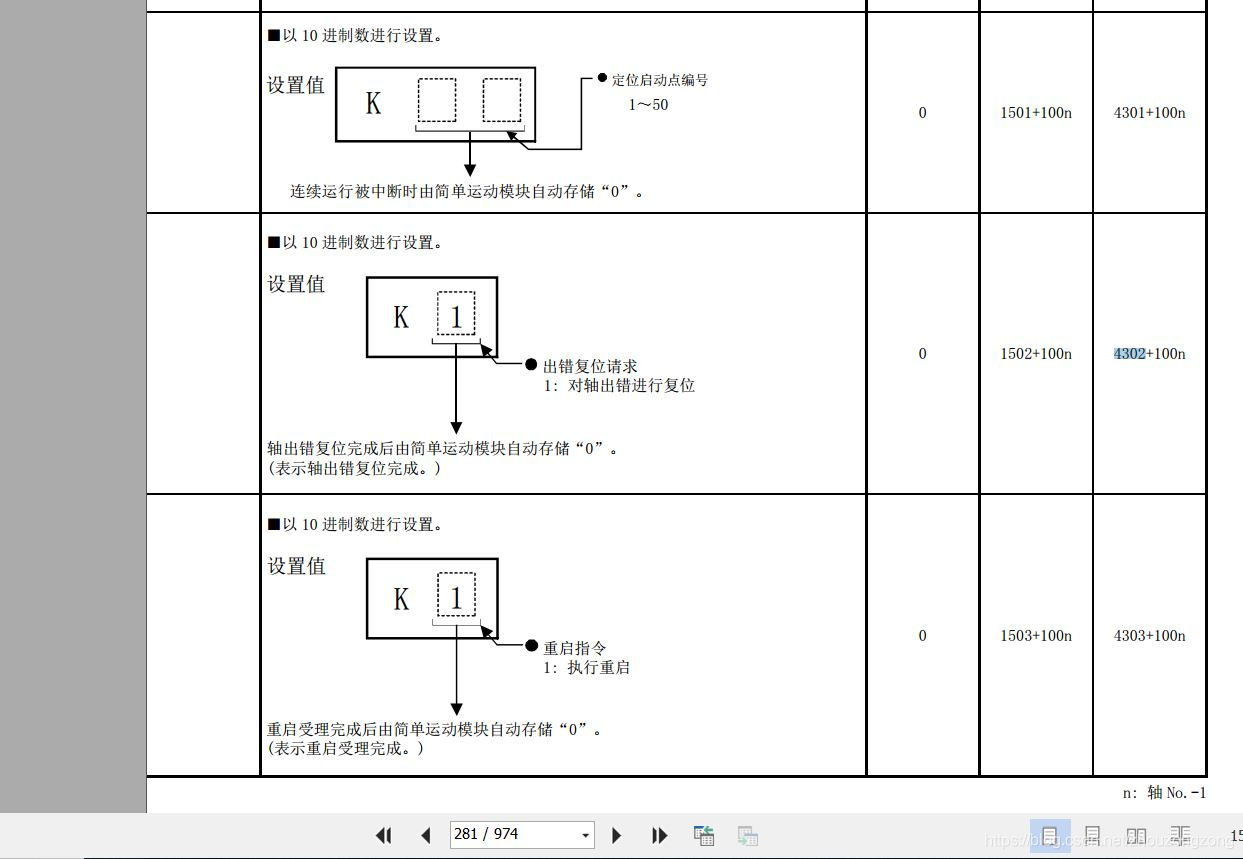

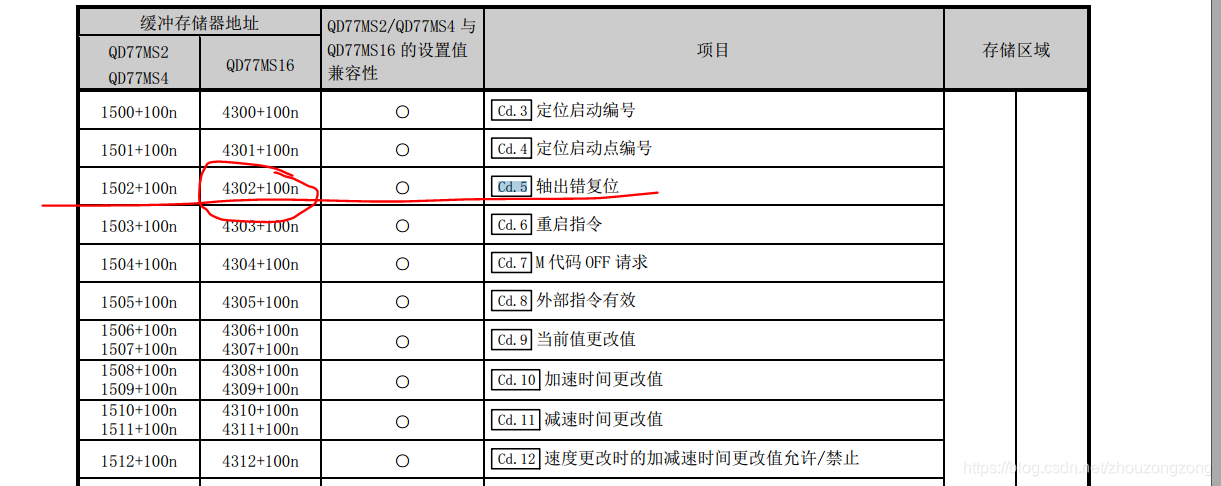

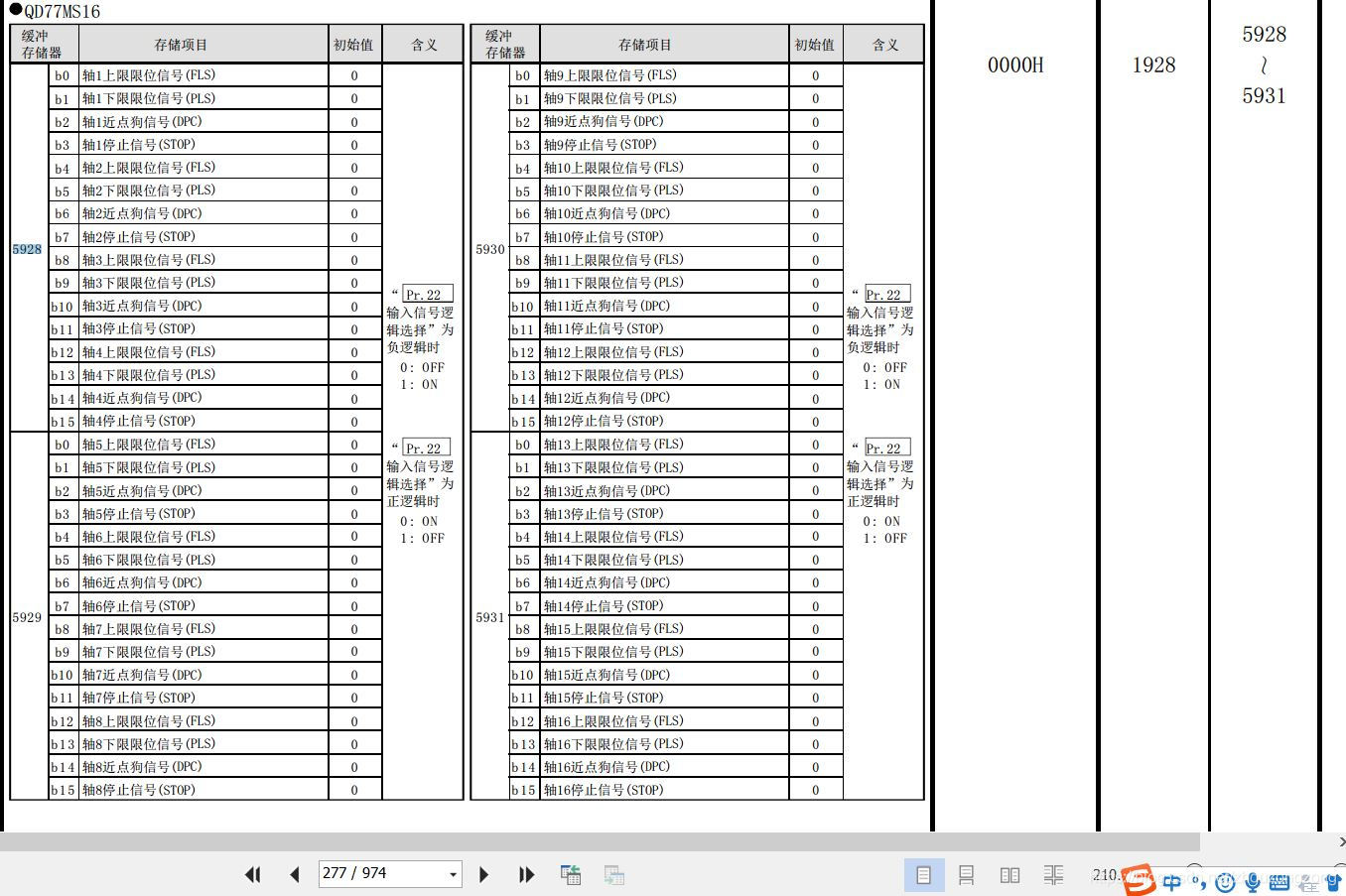

8、轴报警信号+报警复位信号151 / 974
