NS4146 D类音频放大电路

NS4146是一款可以兼容AB/D类切换，超低EMI、无需滤波器的5W单通道音频功放。

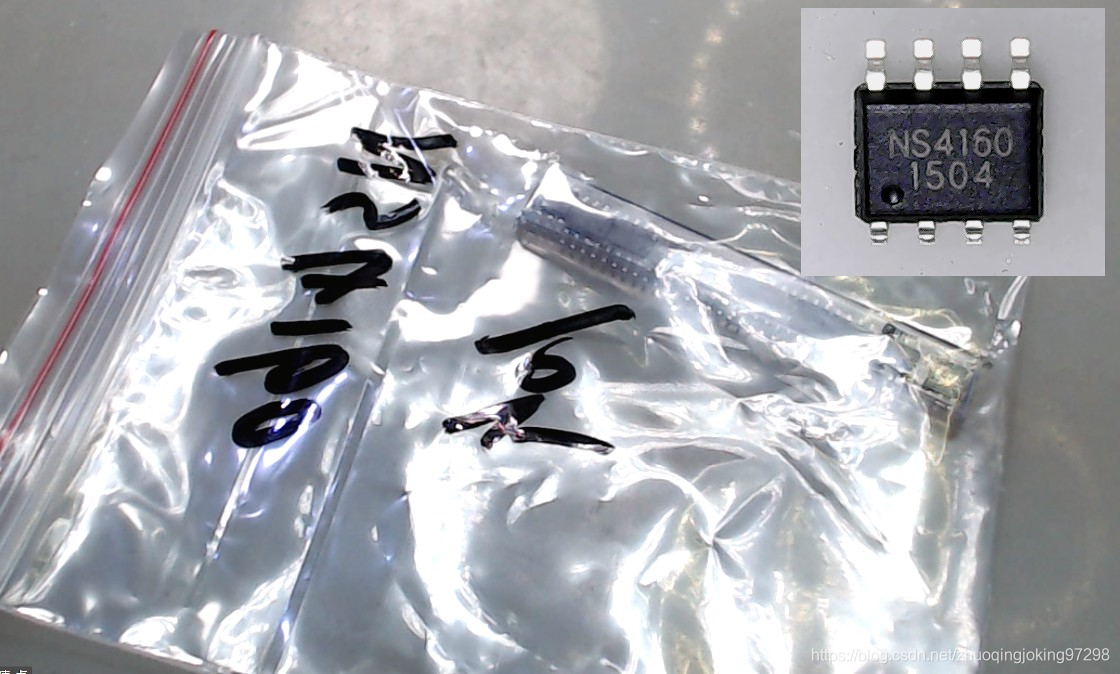

NS4146芯片

NS4146技术资料

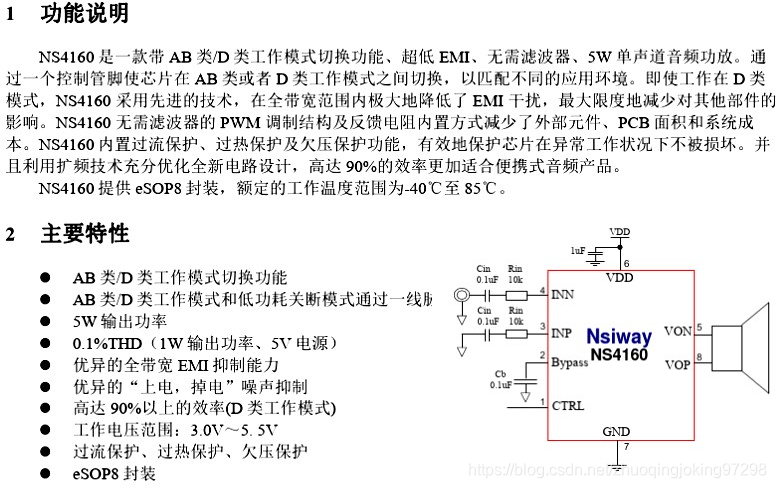

NS4146基本特性

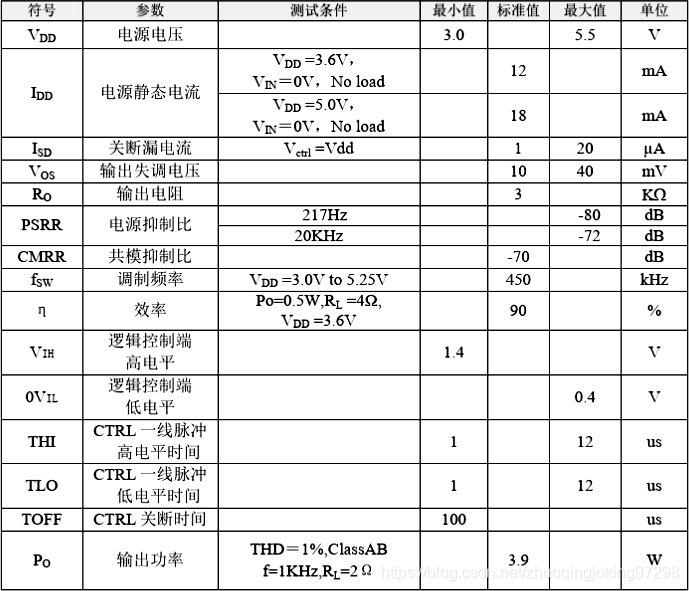

NS4146电气特性

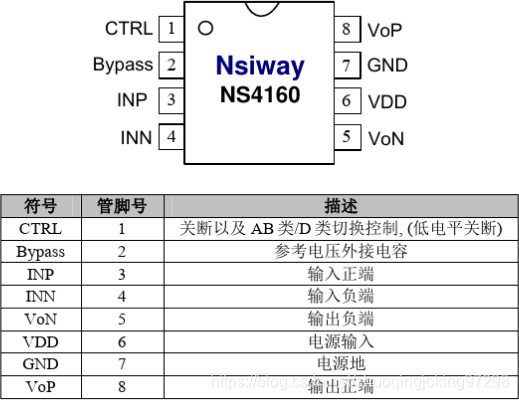

NS4146管脚定义

NS4160工作在桥式输出模式下，外接电阻 $R_i$，此时NS4160的总增益为：$$A_v=\frac{120k}{R_{in}}$$

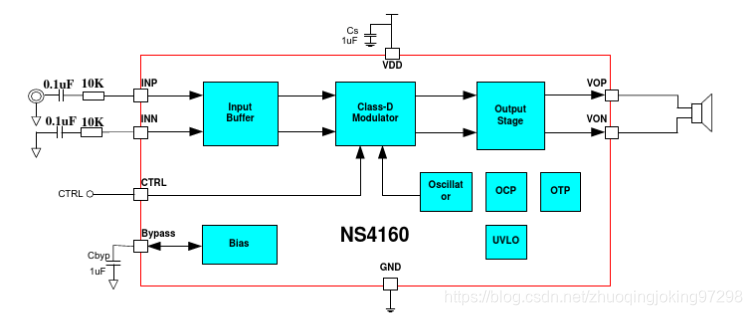

NS4146内部结构

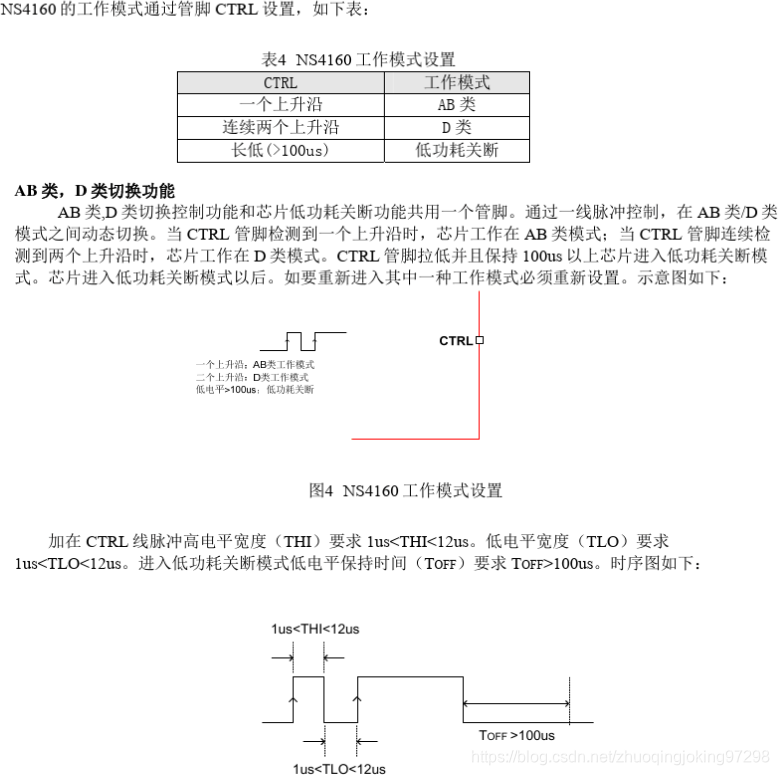

NS4146 CTRL控制协议

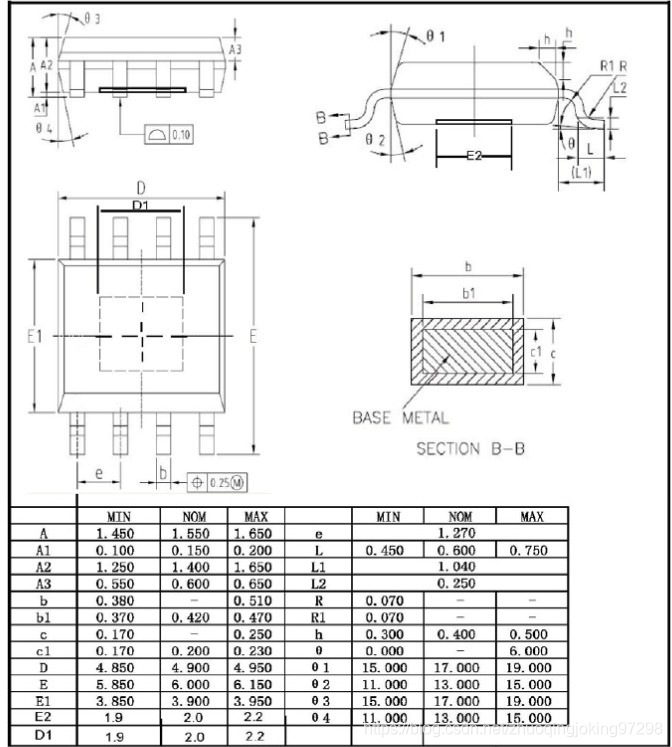

NS4146 封装定义

实验电路板

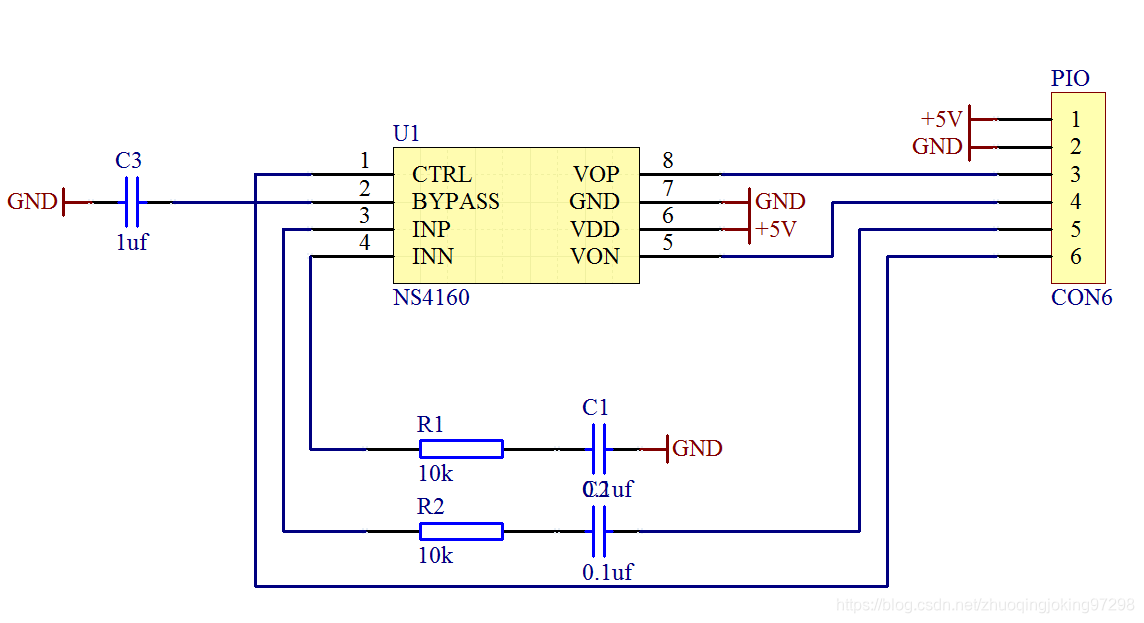

1. 电路原理图

实验电路板原理图

管脚定义：

管脚	符号	功能
1	+5V	工作电源正极
2	GND	工作电源地
3	VOP	扬声器+
4	VON	扬声器-
5	INP	音频输入
6	CTRL	模式控制输入

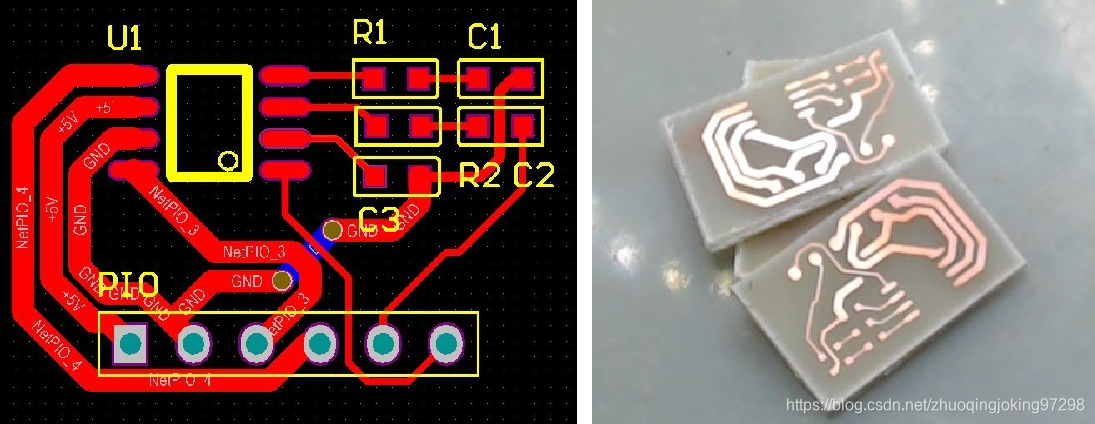

2. 快速制版实验电路

快速制版电路板

3. 实验波形

（1）C型输出

将工作模式控制端CTRL直接设置为+5V，NS4160工作在C型功率输出。输入输出波形如下图所示：

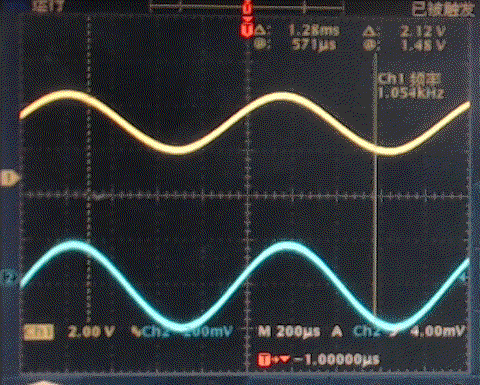

没有负载时，输入输出波形

输入信号的频率1.051kHz。
使用DM3068数字万用表的交流档测量输入输出信号：
输入信号： 0.135V
输出信号：0.905V，BTL：1.815

交流增益：$$A_v=\frac{1.815}{0.135}=13.44$$

直接将CTRL置为+5V，在施加4欧姆扬声器是输入输出波形。

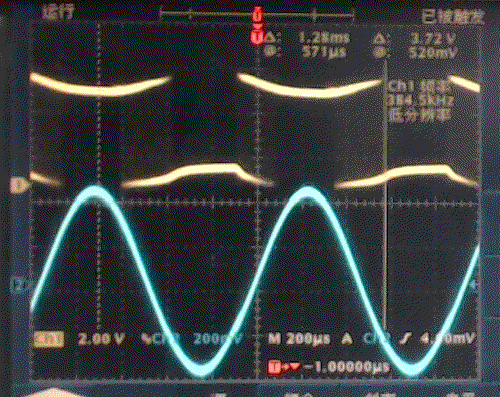

C型输出波形

输出波形有很大的失真。

（2）D型输出

根据NS4146工作模式控制协议，如果进入D型输出，CTRL应该是连续两个脉冲才能够正式进入PWM输出模式。这部分实验通过BeaconSound控制电路板完成控制。

实验面包板

相应的实验软件为：
D:\zhuoqing\window\ARM\IAR\STM32\Application\Test\2020\SmartCar\ChirpBeacon051k\Src\main.c

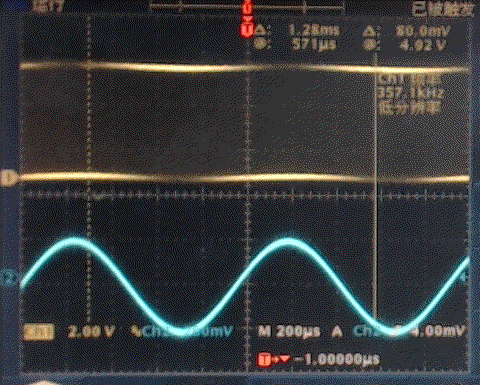

在空载的时候，D型输出波形如下图所示：

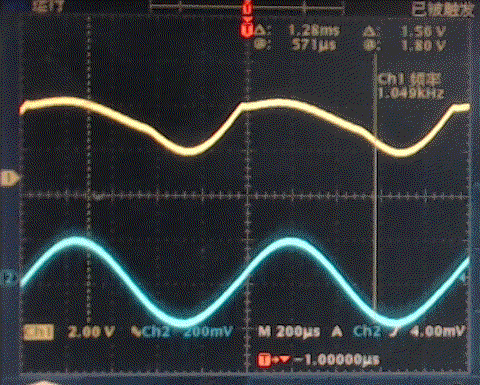

D型输出空载波形

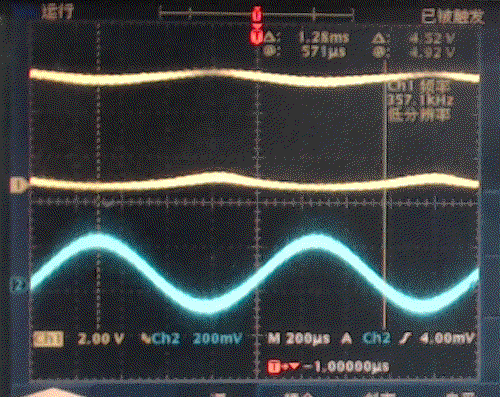

增加4欧姆的扬声器负载时，输入和输出波形如下图所示：

D型输出波形

工作电流为：125mA。

增大输入信号，输出波形如下图所示：

大型号D型输出
