实验电路的放大器伴侣:LMV358

在很多的一些基于电路板的电子实验中,常常需要将某一信号进行放大若干倍,然后再输出。下面这个机遇LMV358的放大器就是用来节省面包板空间,而独立提供一定增益的放大器模块的。


01设计实验电路1

使用LMV358可以工作在单电源5V下。它具有两路OPAMP。设计原则:

  • 板内集成中点电压分压电路:+2.5V;
  • 通过电位器可以动态调整放大增益:Gain 大于等于2;

1.SCH

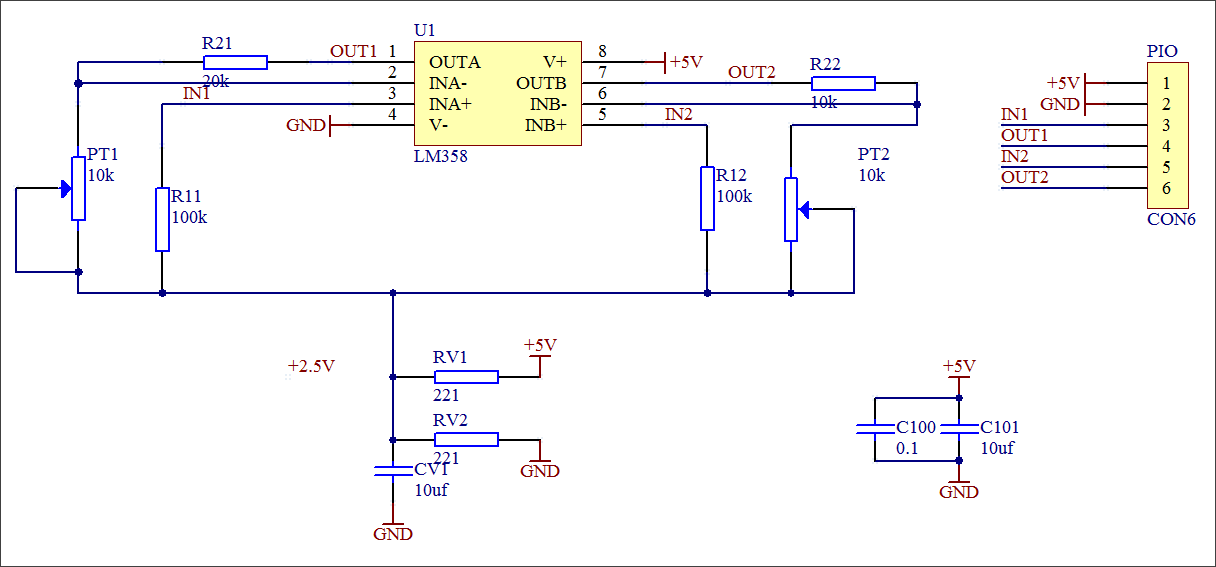

▲ 原理图设计

▲ 原理图设计

2.PCB板

使用快速PCB制作工艺完成实验电路板的设计制作。

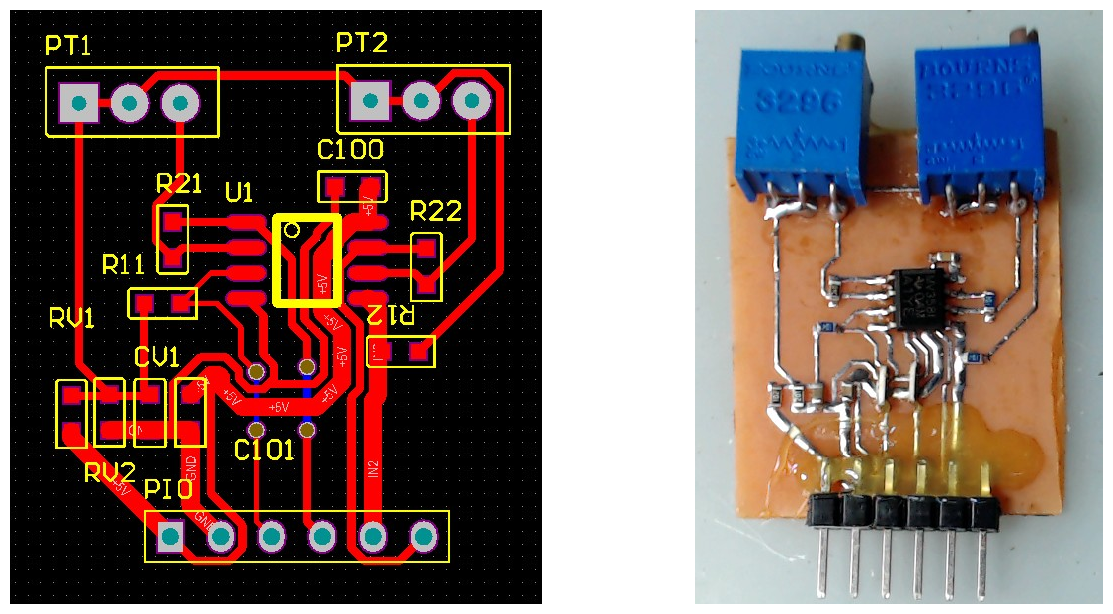

▲ 设计和制作的PCB

▲ 设计和制作的PCB

电位器:左边: 10k欧姆;右边:100k欧姆。
与它们配的反馈电阻也是分别是10k,100k,所以两个通道的放大倍数几乎是一样的。


02性能测试

1.静态工作点

  • 静态工作电流:15mA
  • 静态输出电压:2.499V

2.电压放大

测量每个通道的放大波形能力。通过调节电位,可以改变放大波形的增益。

(1)改变增益:

对于顶端的电位器,从上往下看,顺时针是减小增益,逆时针是增加放大增益;

将电位器顺时针旋转到0,此时可以获得固定的2倍的增益。

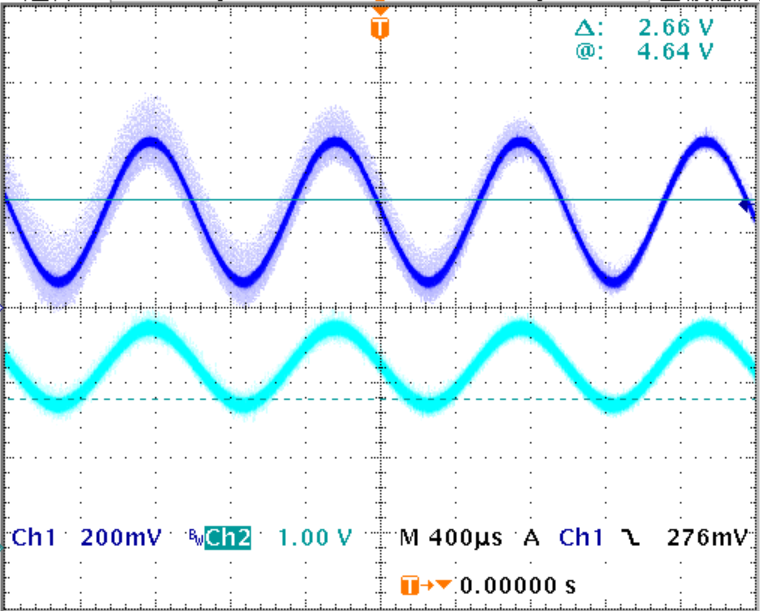

▲ 输入(蓝色)输出(青色)放大波形

▲ 输入(蓝色)输出(青色)放大波形

3.放大器的带宽

设置通道1,放大倍数为2,测量放大器的输出增益如下:
如果按照增益降低到0dB是,对应的带宽 415kHz。

通道1的放大反馈电阻为10k欧姆。

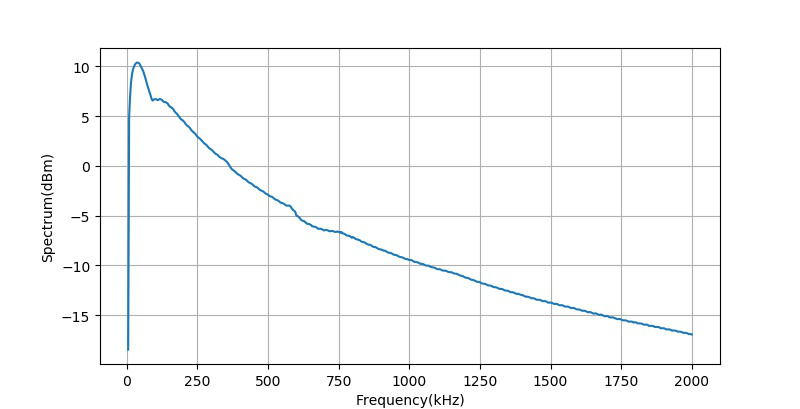

▲ 放大器的带宽增益

▲ 放大器的带宽增益

下面是反馈电阻为100时放大器的Bode曲线。

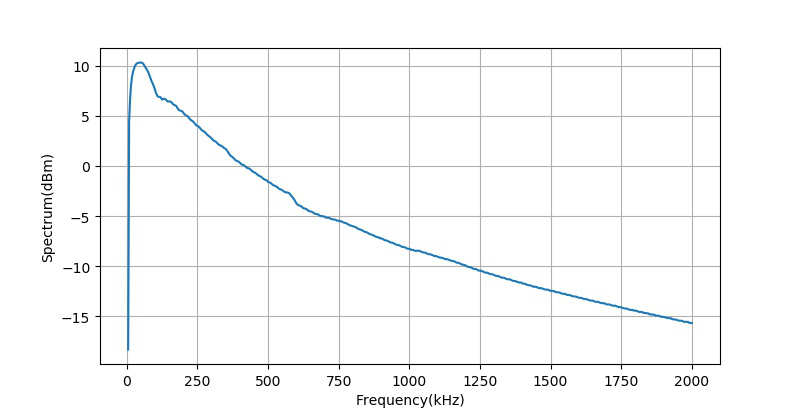

▲ 反馈电阻为100k的放大器的带宽增益

▲ 反馈电阻为100k的放大器的带宽增益

实际放大器的工作范围可以从15~100kHz之间的增益来测试。下面的曲线显示了反馈电阻分别是10k,100k时对应的放大器的增益曲线。

如果定义7dB是设定的增益带宽,10k反馈电阻对应的带宽近100k,而100k反馈电阻对应的带宽为75kHz。

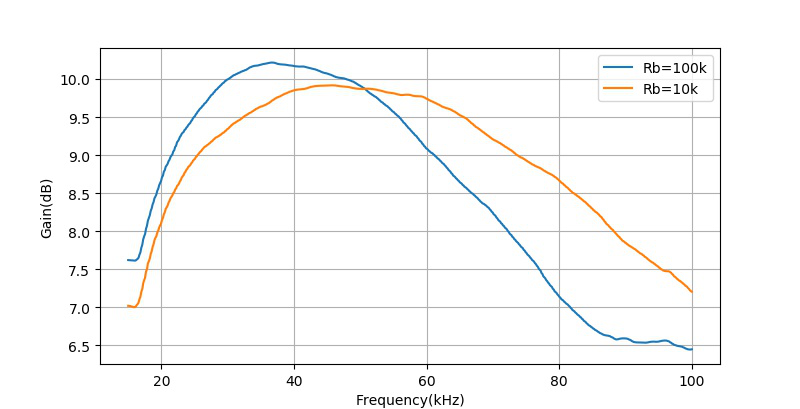

▲ 在15~100kHz之间的放大器的增益

▲ 在15~100kHz之间的放大器的增益


03结论

通过制作测试基于LMV356的放大电路,可以应用于未来的实验信号放大过程中。

经过测试,这些设计制作的电路板可以满足设计需求。

电路中继承了反馈电阻分别是10k,100k的两个通道。他们在放大带宽方面有一定的区别。


  1. AD工程文件:AD\Test\2020\AmpMate\AmpMate.PcbDoc * ↩︎
