扬声器的阻抗

^{▲ 不同的扬声器/ Ray Kachatorian /Getty Images}

分别测量不同的扬声器的阻抗。

1. WikiHow:如何测量扬声器的阻抗？

2. 测量扬声器的阻抗：使用阻抗分析仪

3. How to measure impedance by AD5933

---

01网络阻抗仪测量

使用SDR-Kits网络阻抗分析仪进行测量。

下面是在100~5000之间进行校正50欧姆对应的测量结果。

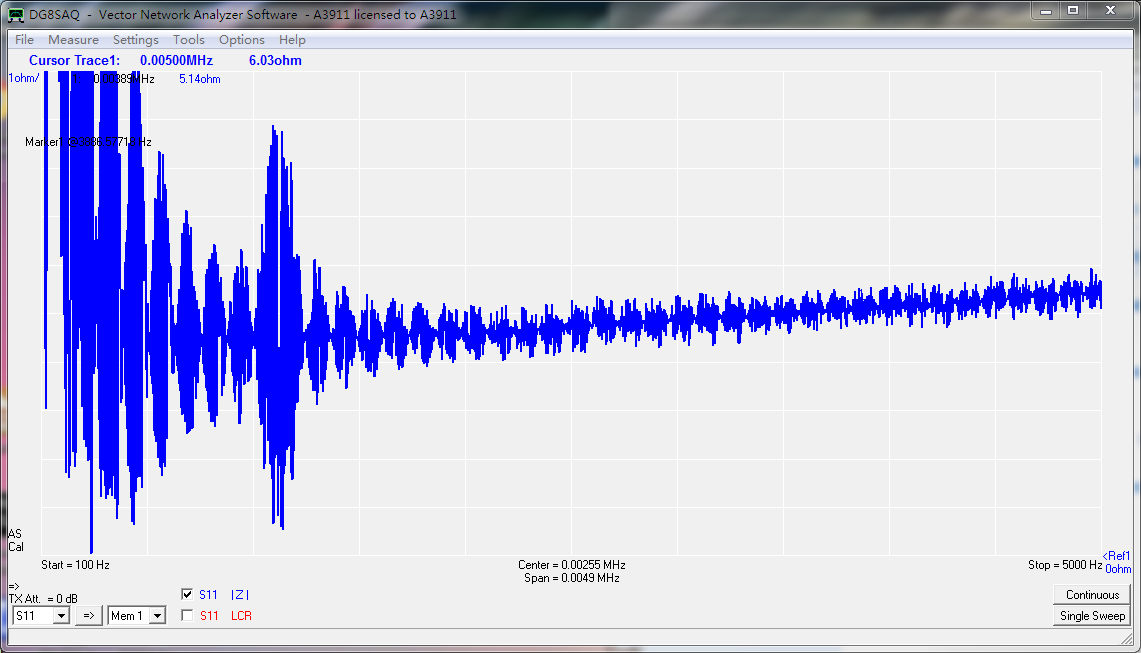

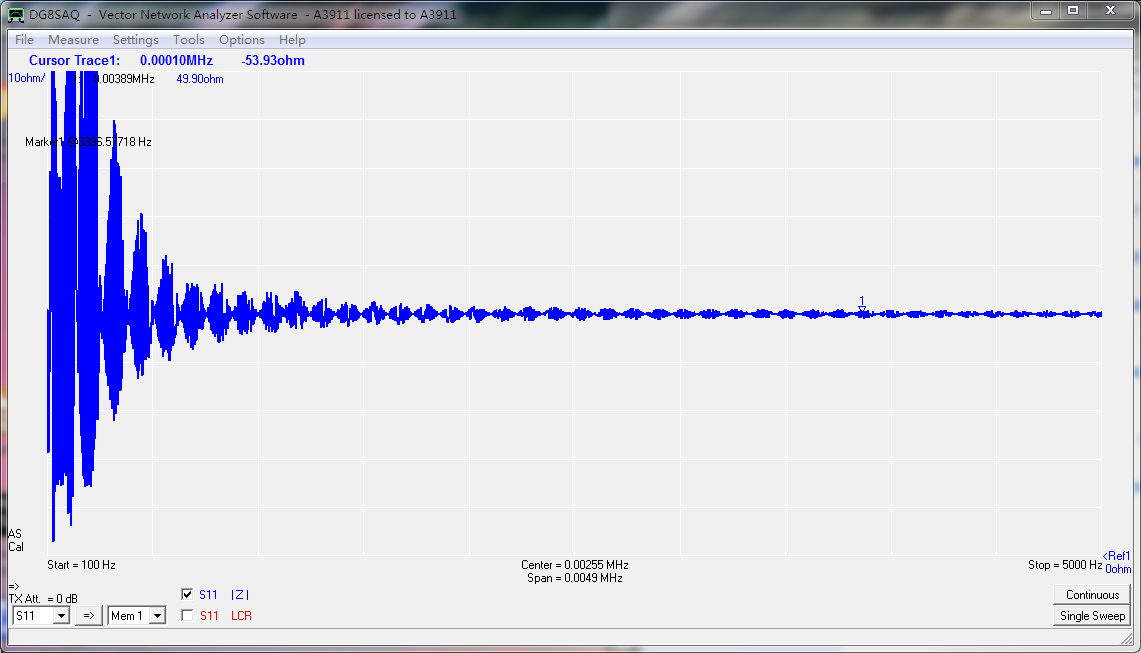

^{▲ 矫正后对标准50欧姆的阻抗测量}

1. 信标上的扬声器的测量阻抗

万用表测量直流电阻：2.462Ω。

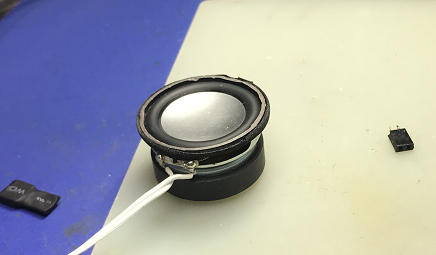

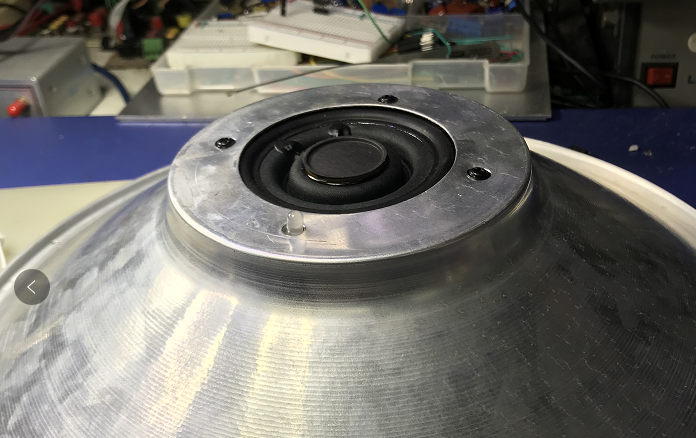

^{▲ 信标上的扬声器}

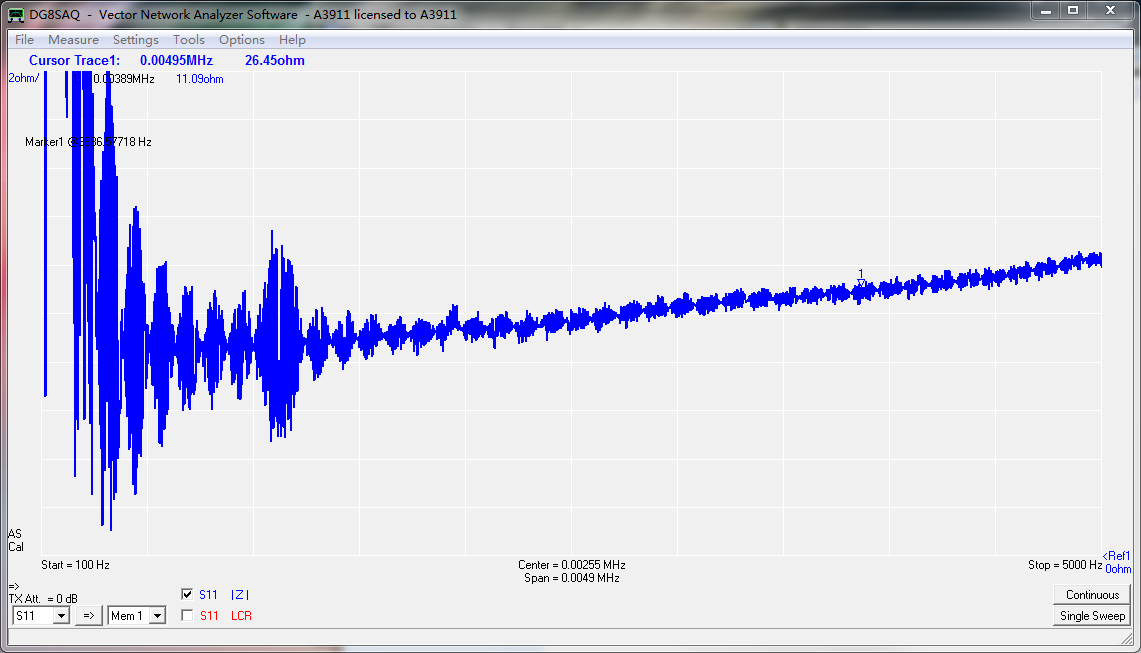

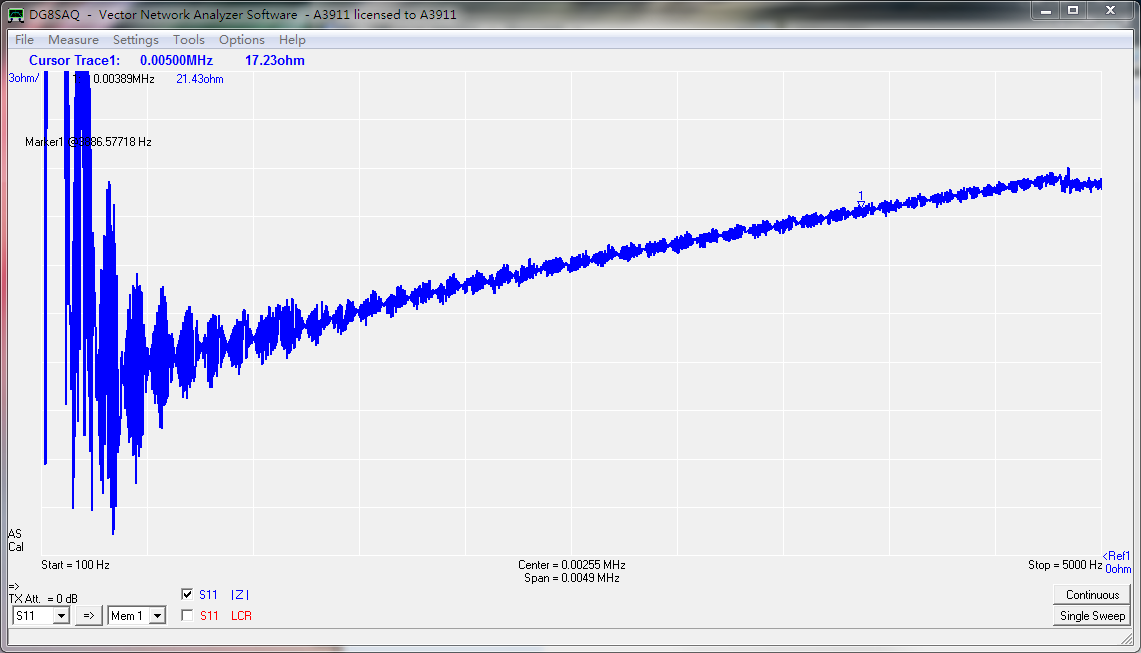

^{▲ 测量声标上的扬声器阻抗}

2.小型扬声器

万用表测量直流电阻：2.892Ω。

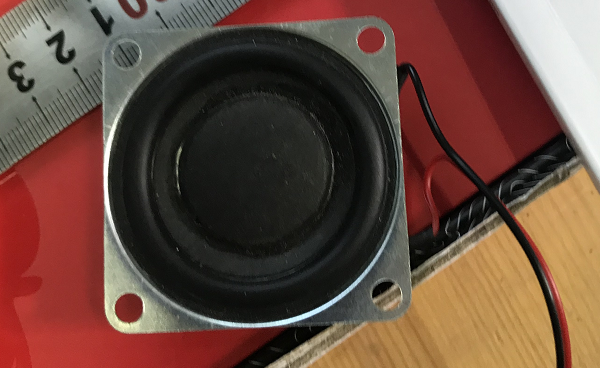

^{小型扬声器}

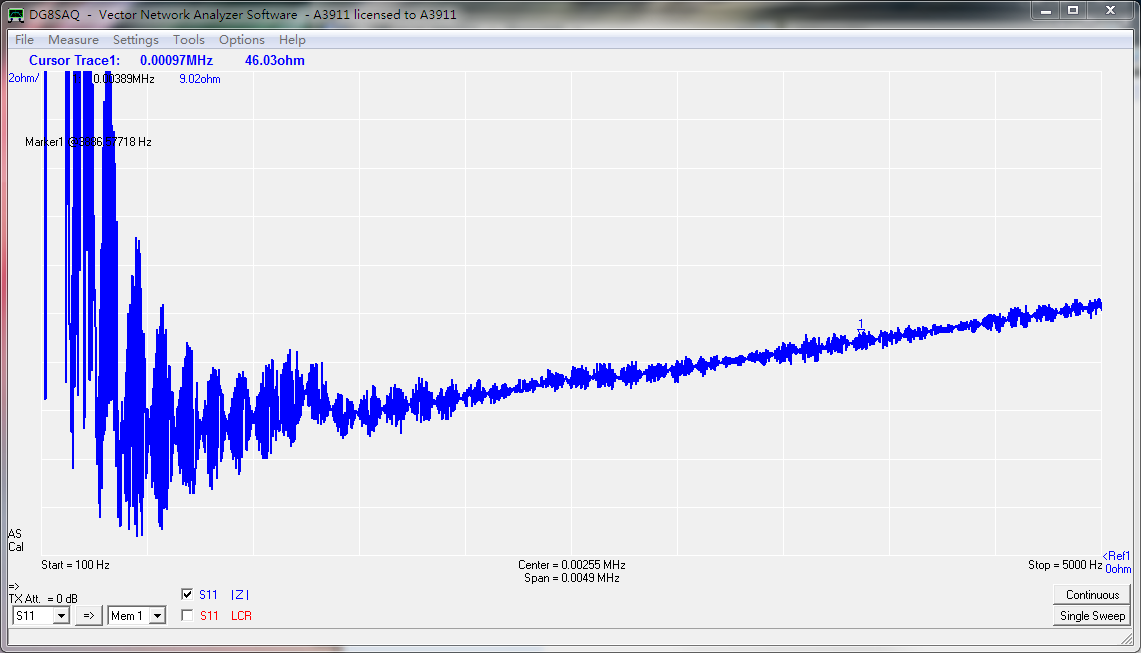

^{▲ 3欧姆小型扬声器的阻抗}

3.小型8欧姆扬声器

万用表的量直流电阻：7,409Ω

^{▲ 8欧姆小型扬声器}

纵坐标的单位：2欧姆/格

^{▲ 8欧姆小型扬声器}

4.中型4欧姆扬声器

万用表测量直流电阻：3.839Ω

^{▲ 4欧姆中型扬声器}

纵坐标单位：2欧姆/格。

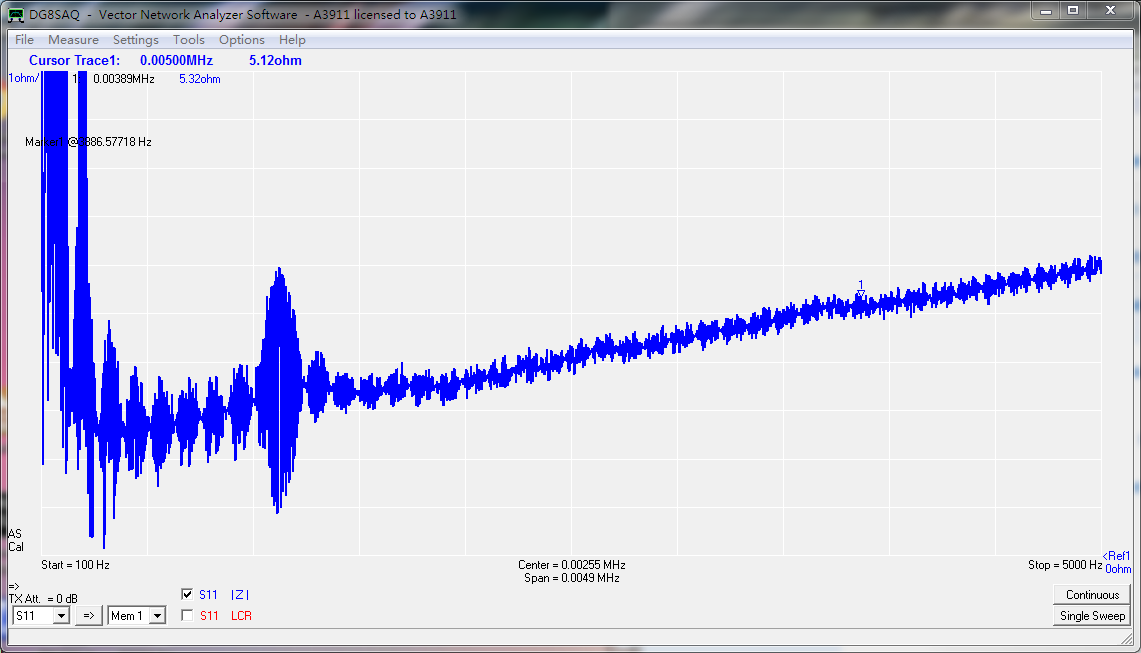

^{▲ 4欧姆中型扬声器}

5.大型8欧姆扬声器

万用表测定：8.46Ω。

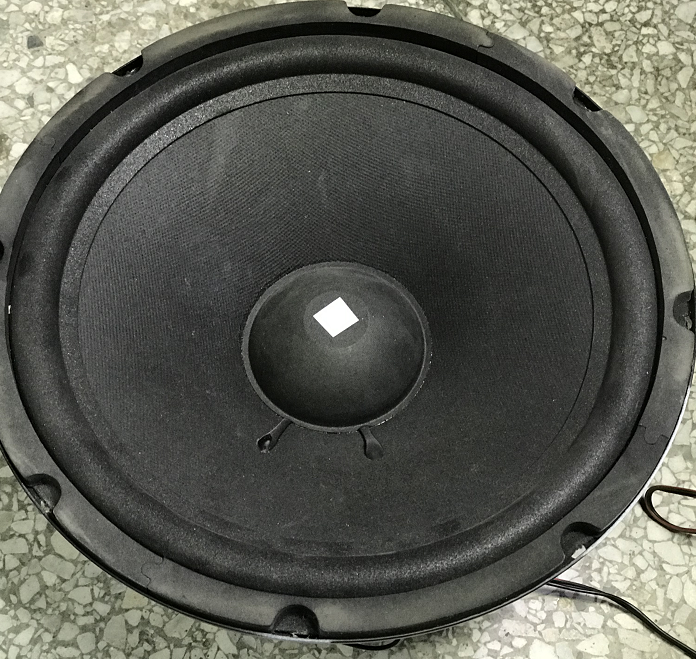

^{▲ 大型8欧姆扬声器}

下面测量阻抗的纵坐标单位：3欧姆/格

^{▲ 大型8欧姆扬声器}

^{▲ How to measure SPeaker Impedance}

^{▲ Old Speaker}
