极性切换继电器接口



01模块的功能

---

这个模块通过增加一个附加的接口板将原来的双刀双掷5V的继电器改造成一个极性变化的继电器。

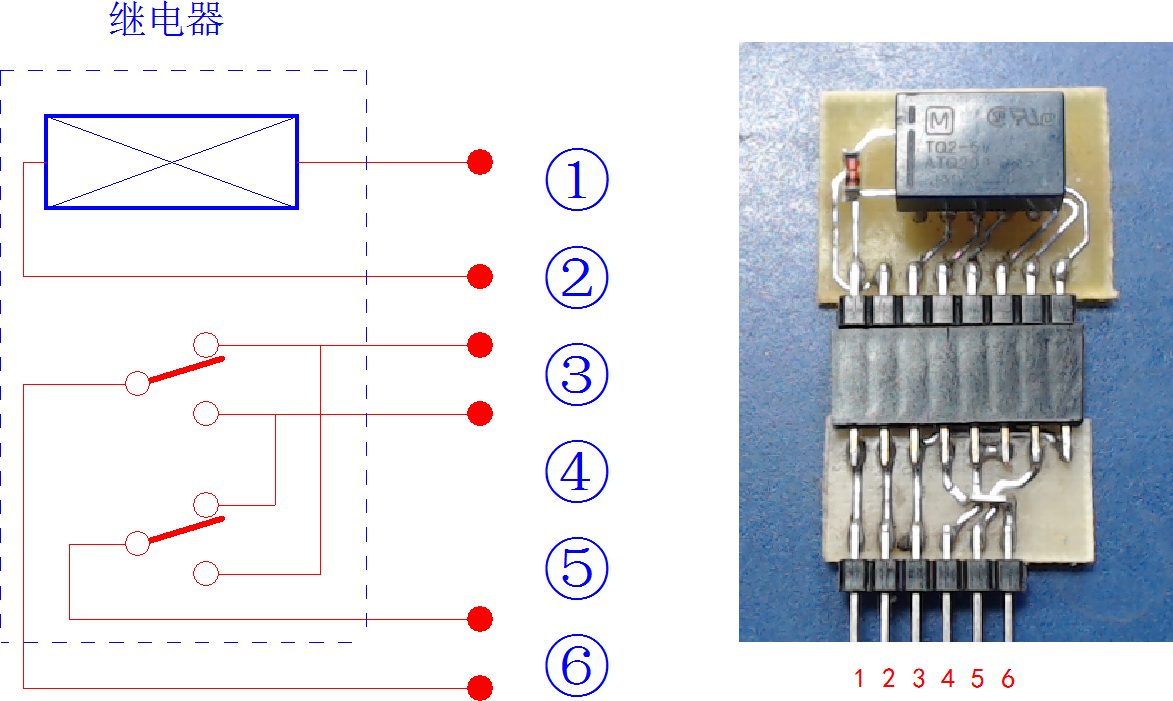

下面给出了该模块的在NB是连线以及外形：

^{▲ 更换极性继电器功能图以及实物}



02使用说明

---

• 管脚1,2是驱动极性交换继电器动作。由于继电器是具有极性的，因此外加继电器工作电压 PIN1为正，PIN2为负；
• 实际上（3,4）和（5,6）之间就是可以相互交错的连接关系。他们谁作为输出，输入都是可以。


※ 结论

---

利用这个极性可以改变的模块，可以使用同一个可编程电源对外实验不同极性电压施加。对于测量电磁铁的一些静态特性非常有用处。

相关的应用：

• 电磁铁的磁芯实验
• 使用STC8H1K28控制微型磁悬浮
