BTN8982基本测试



➤01 BT8982

---

BTN8982(PDF) 是一款输出大电流半桥功率集成电路。该IC属于NavalithIC™系列的功率电路，其中包含了三个独立的集成电路：P-沟道功率MOS、N-沟道功率MOS、驱动IC。

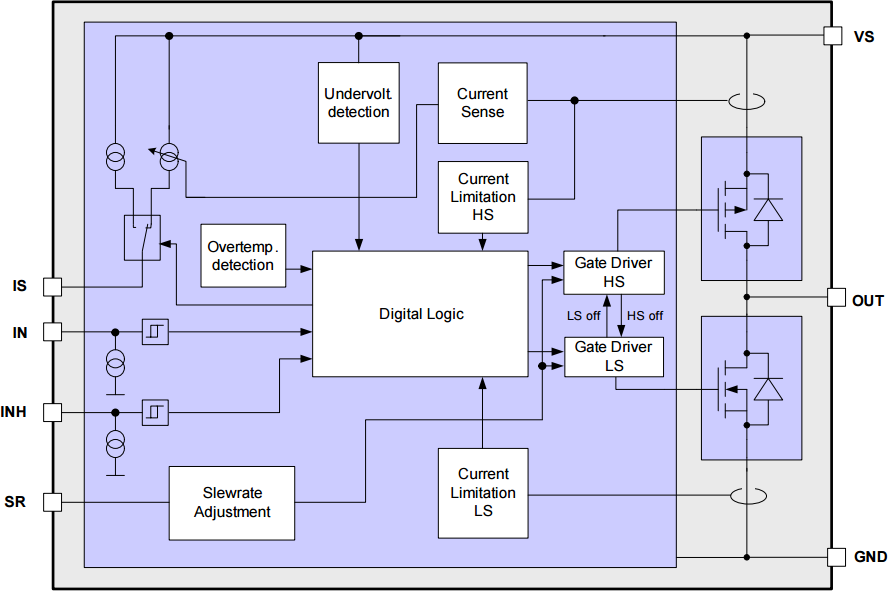

^{▲ BTN8982 内部结构}

在淘宝上购买 BTN8982（￥5.4） 今天到货，下面对于该电路进行初步测试。

计划使用BTN8982来实现 第十六届全国大学智能汽车竞赛竞速比赛 中电磁组 电磁线圈的驱动 ，实现无线充电驱动。



➤02 测试电路制作

---

1.元器件库定义

（1）管脚功能定义

根据 BTN8982 Datasheet 中关于IC的管脚定义，定义元器件的原理图。

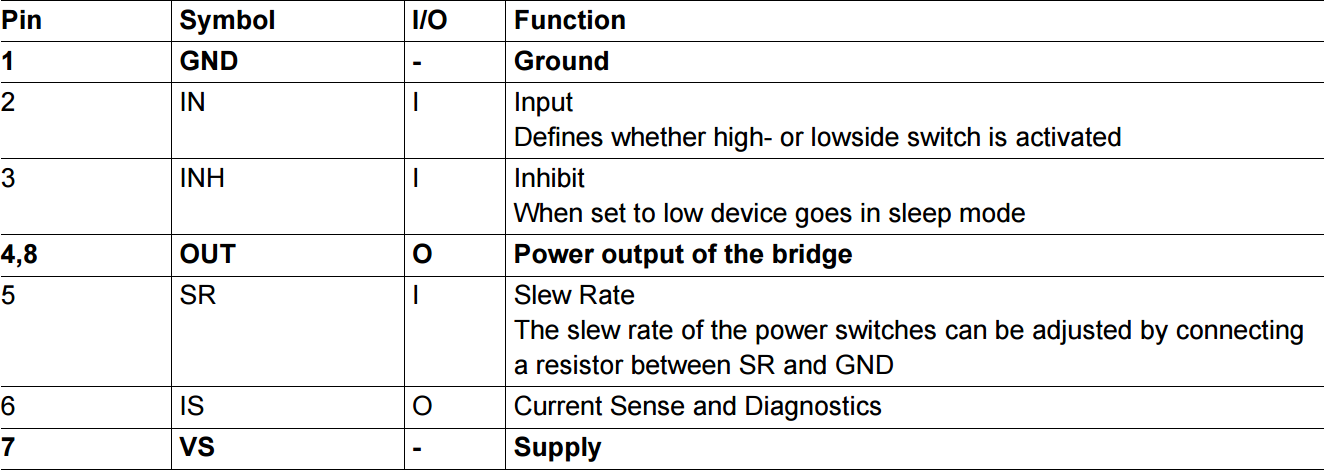

^{▲ BTN8982管脚定义}

建立的与器件库名称：BTN8982

（2）封装定义

数据手册上的封装名称：PG-T0263-7-1

元器件库名称：TO263-7

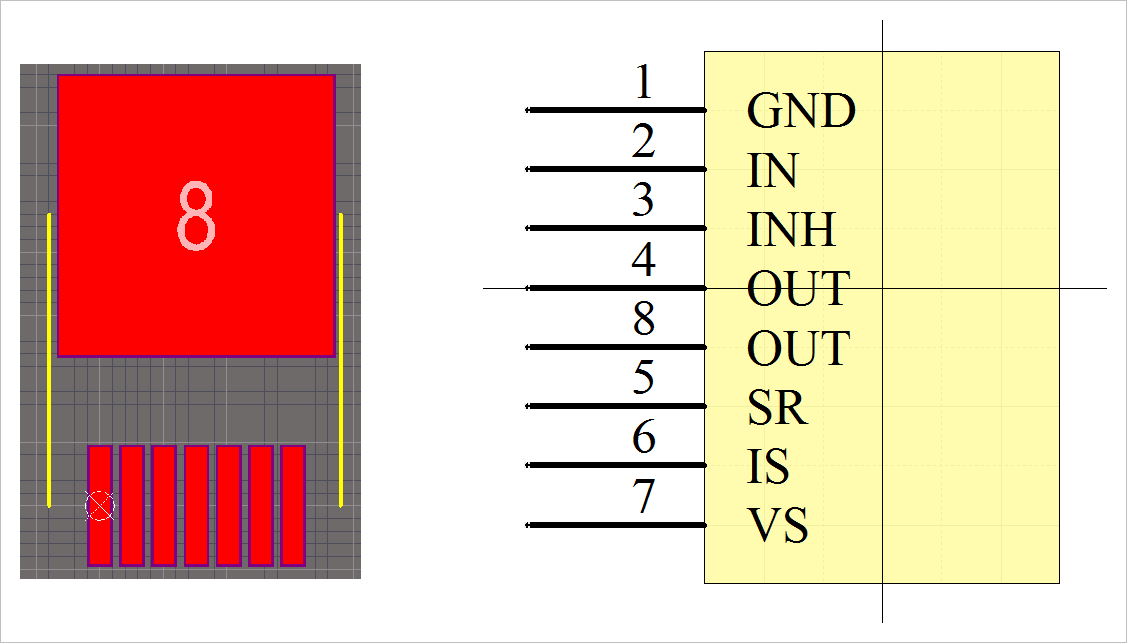

^{▲ BTN8982封装}

2.测试电路板¹

PIN1	PIN2	PIN3	PIN4	PIN5	PIN6	PIN7	PIN8
GND	IN	INH	OUT	OUT	SR	IS	VS

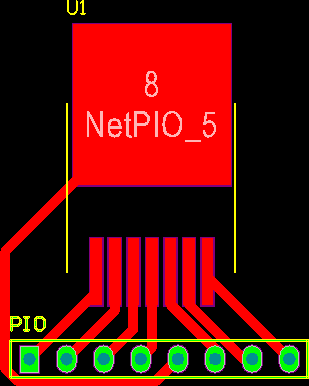

^{▲ 测试电路板}

◎ 错误： 根据初步测试，上述芯片始终没有能够得到正常的工作输出信号。

为什么呢？ 难道所购买到的芯片是假芯片？

---

1. 测试电路板AD工程文件:AD\Test\2020\Components\TestBTN8982 ↩︎
