ZVS电路初步测试



§01 ZVS振荡电路

---

一、简介

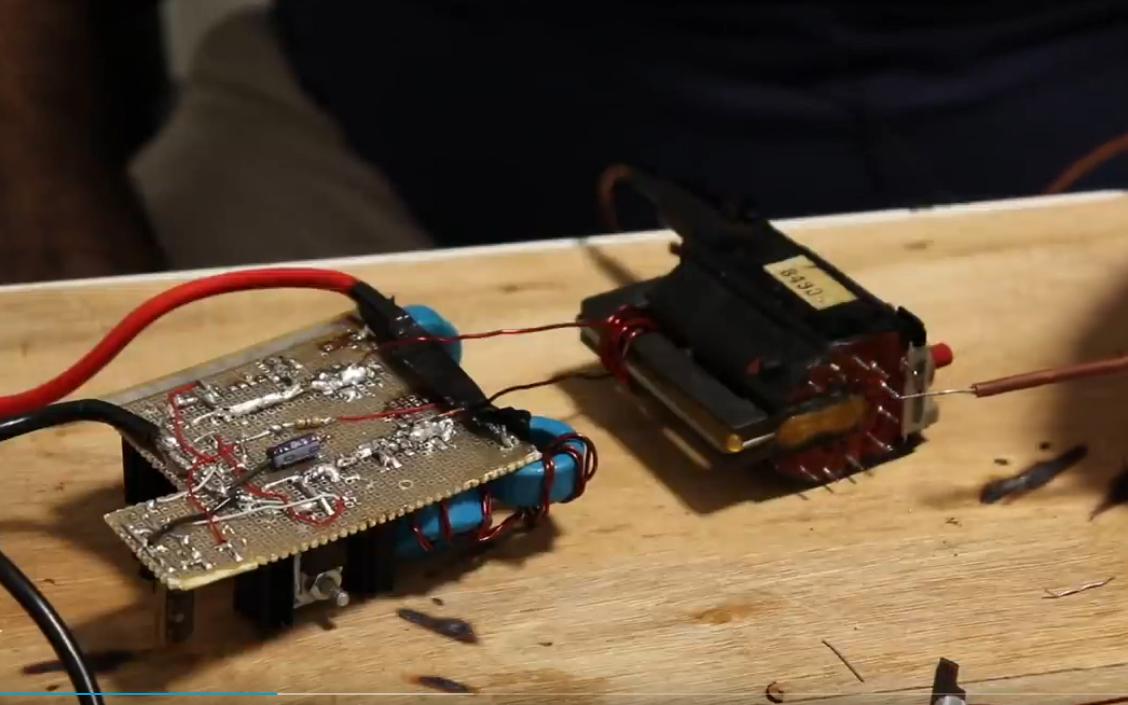

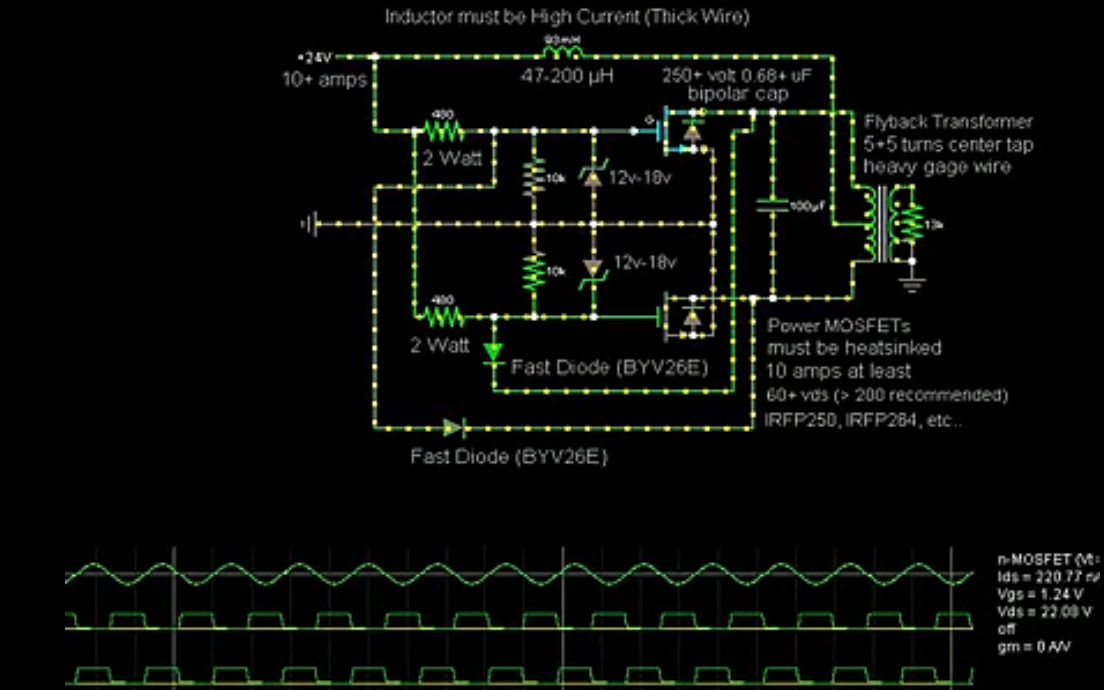

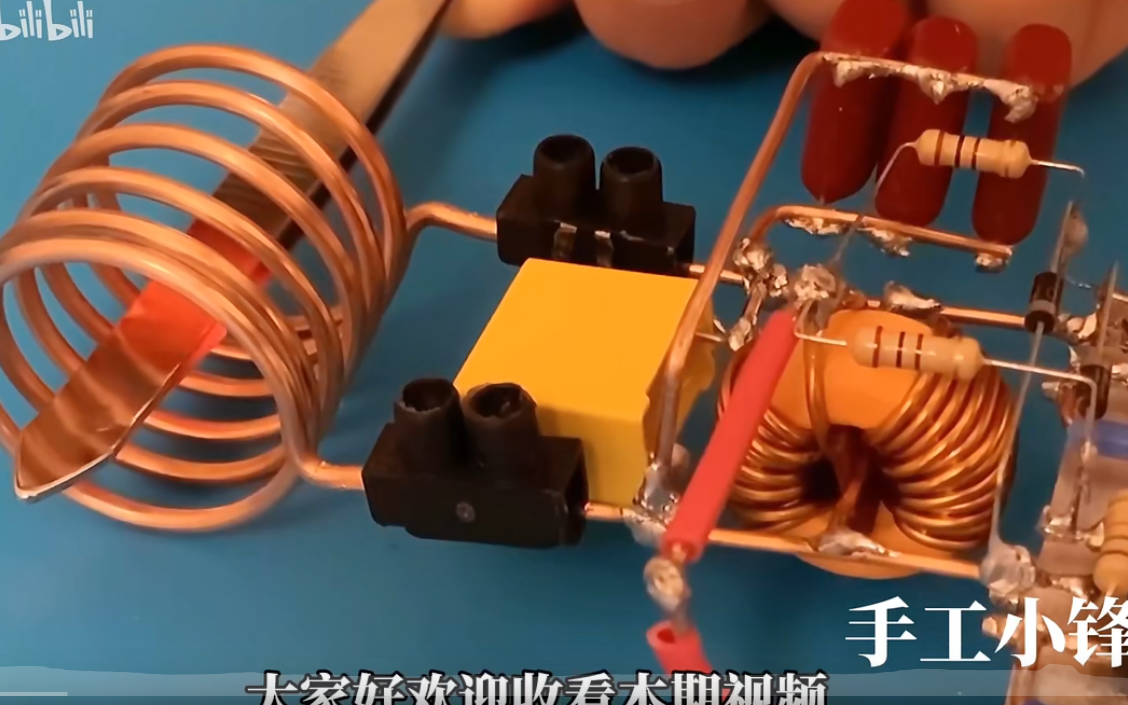

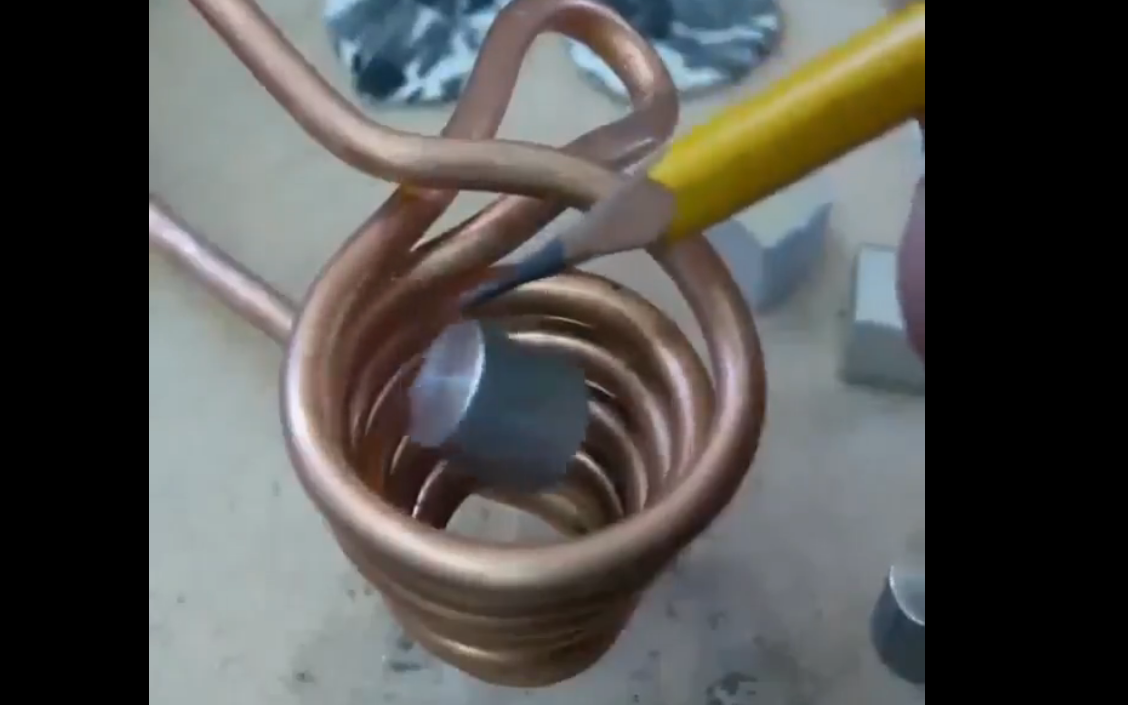

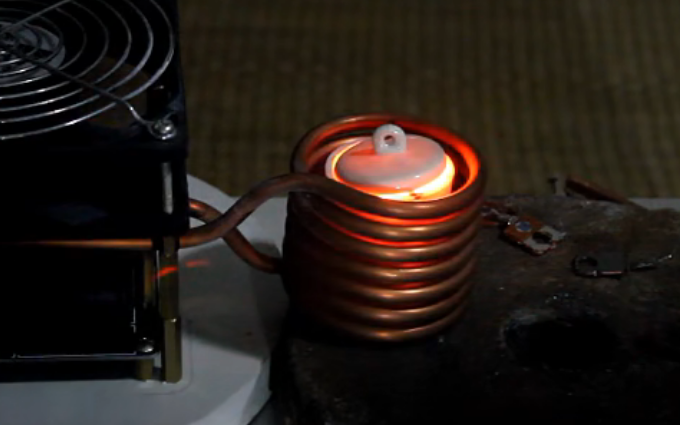

  零电压开关震荡 (ZVX) 电路经常用于一些高压、大功率电路中， 电路中的功率MOS管在 导通和关断阶段， 漏极源极之间电压为 0， 这就极大降低了电路功率管上的功耗， 从而可以提高电路的功率输出。 下面为了应用该电路， 探索电路应用原理，搭建一个基本电路进行测试。

  

二、元器件准备

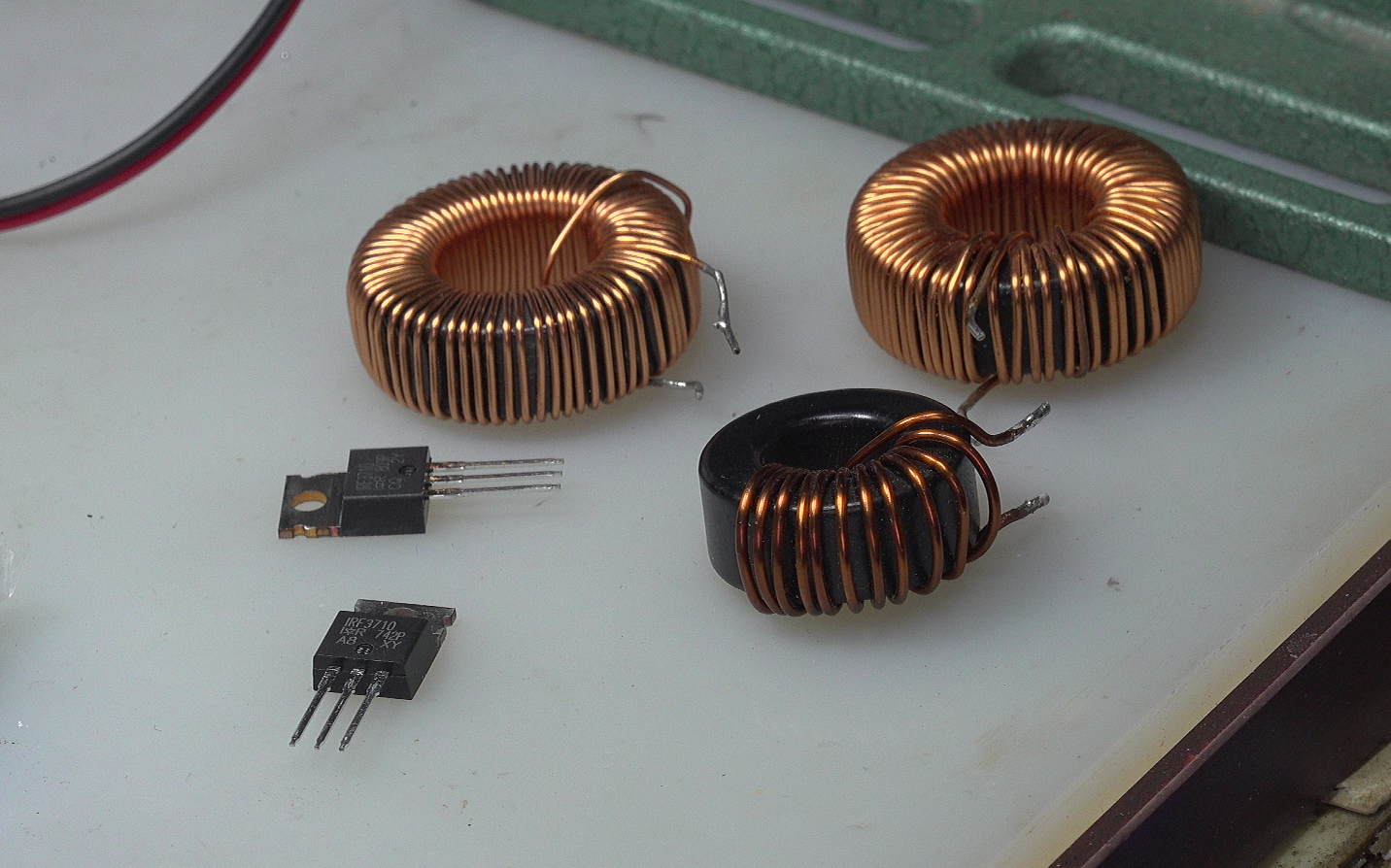

  ZVS振荡电路所使用的元器件并不太多。 这两个MOS管选择 型号为IRF3710 N沟道功率MOS管。 扼流线圈使用一个磁环绕制线圈， 它的电感为 814uH。 另一个电感器件， 是带有中间抽头的电感， 它将使用磁环自行绕制。 电路其它器件的参数将会在最后给出。

  

三、测试电路

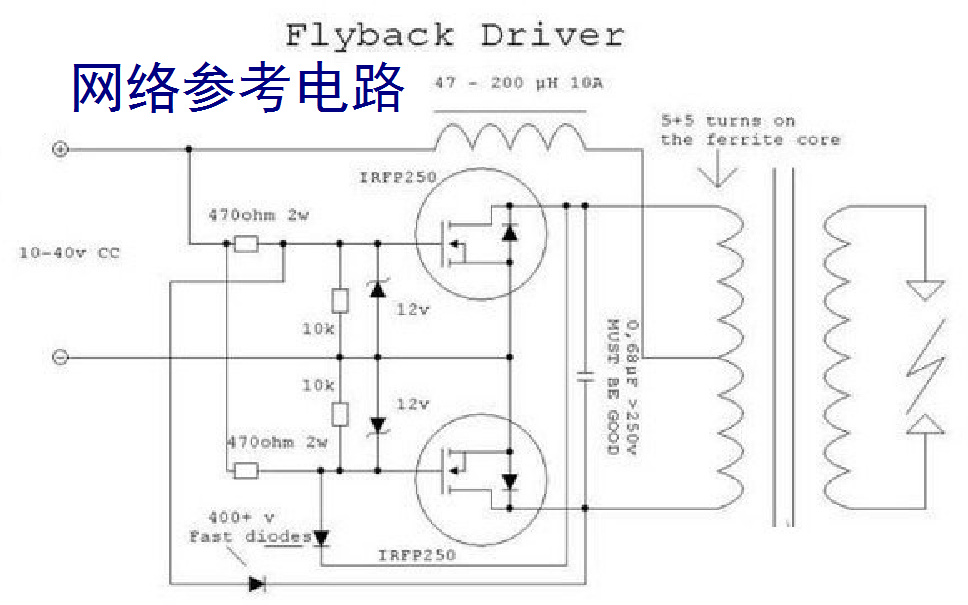

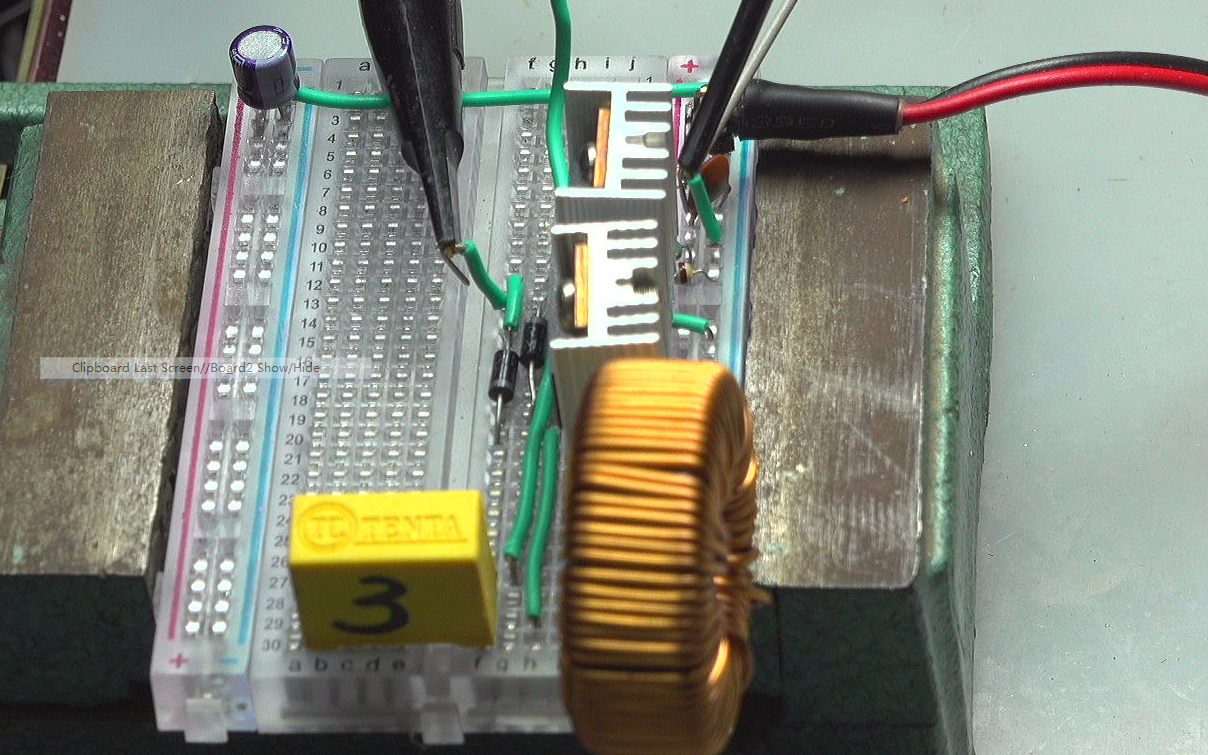

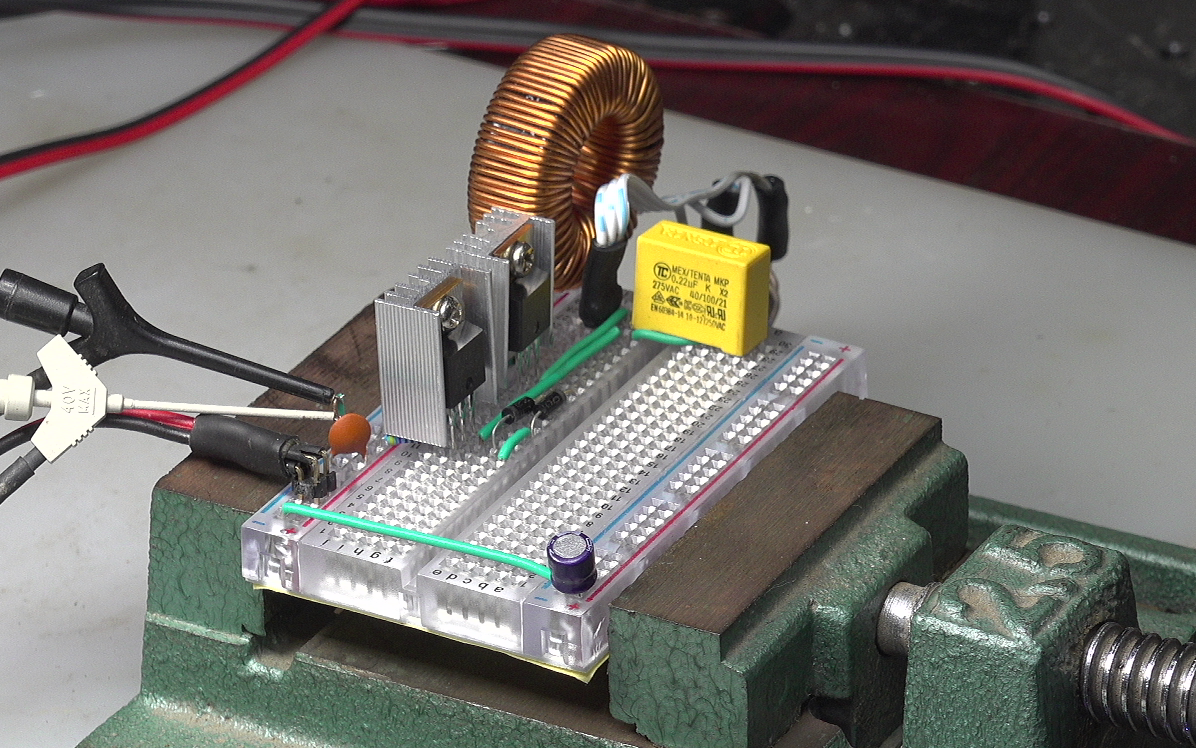

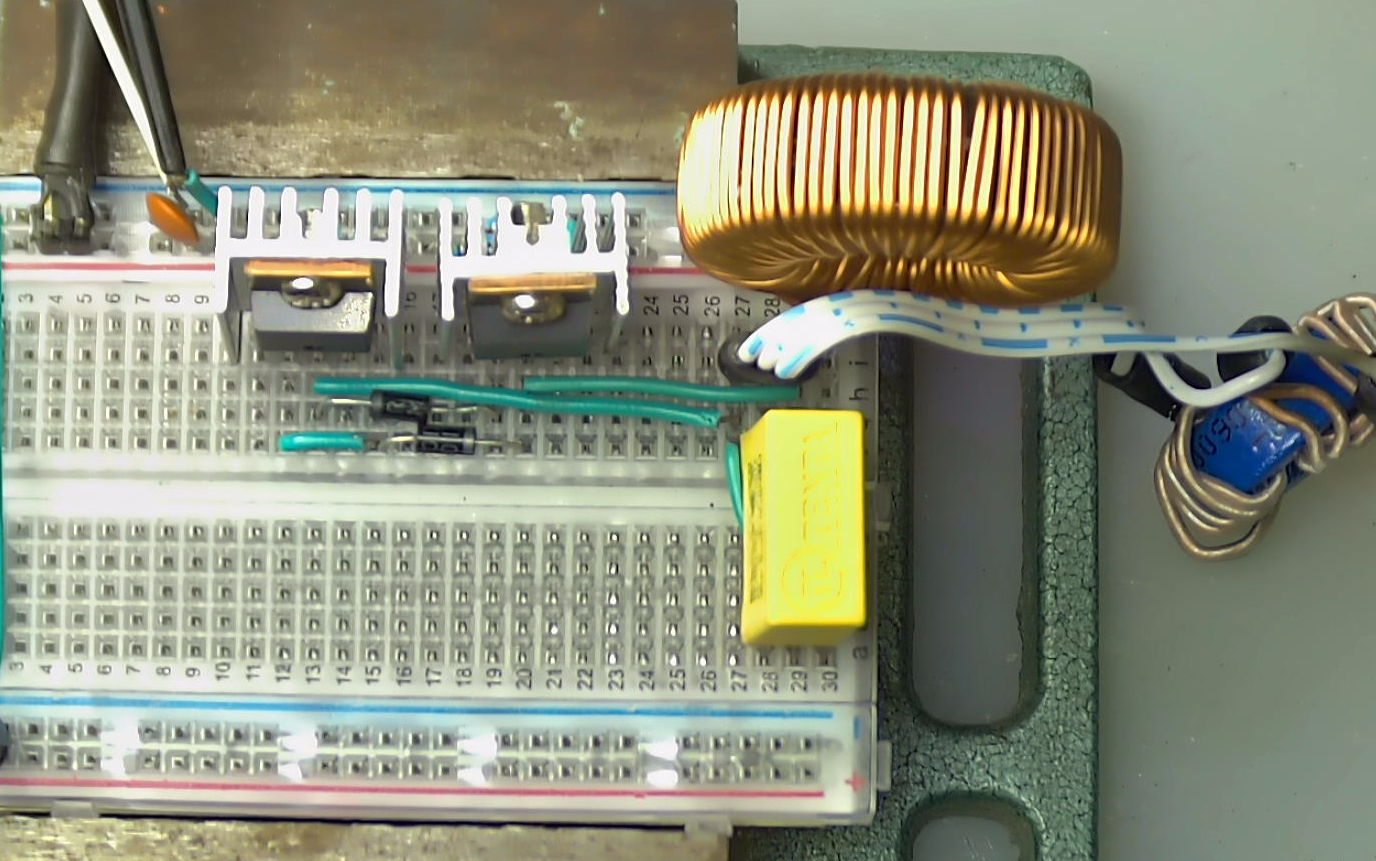

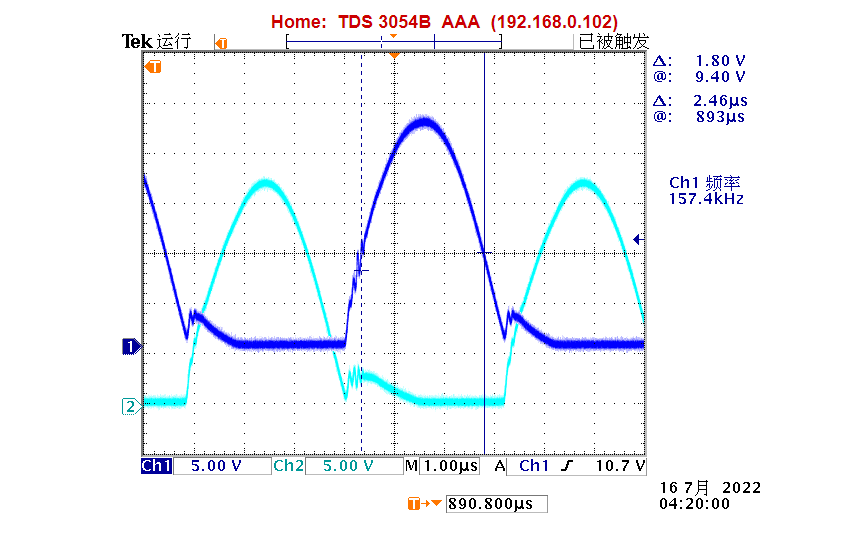

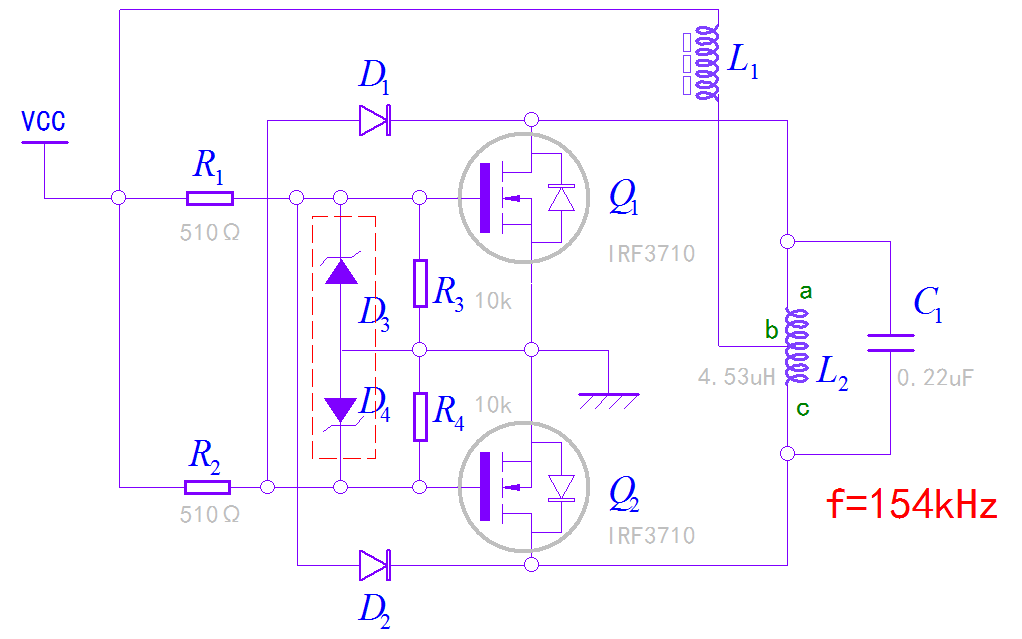

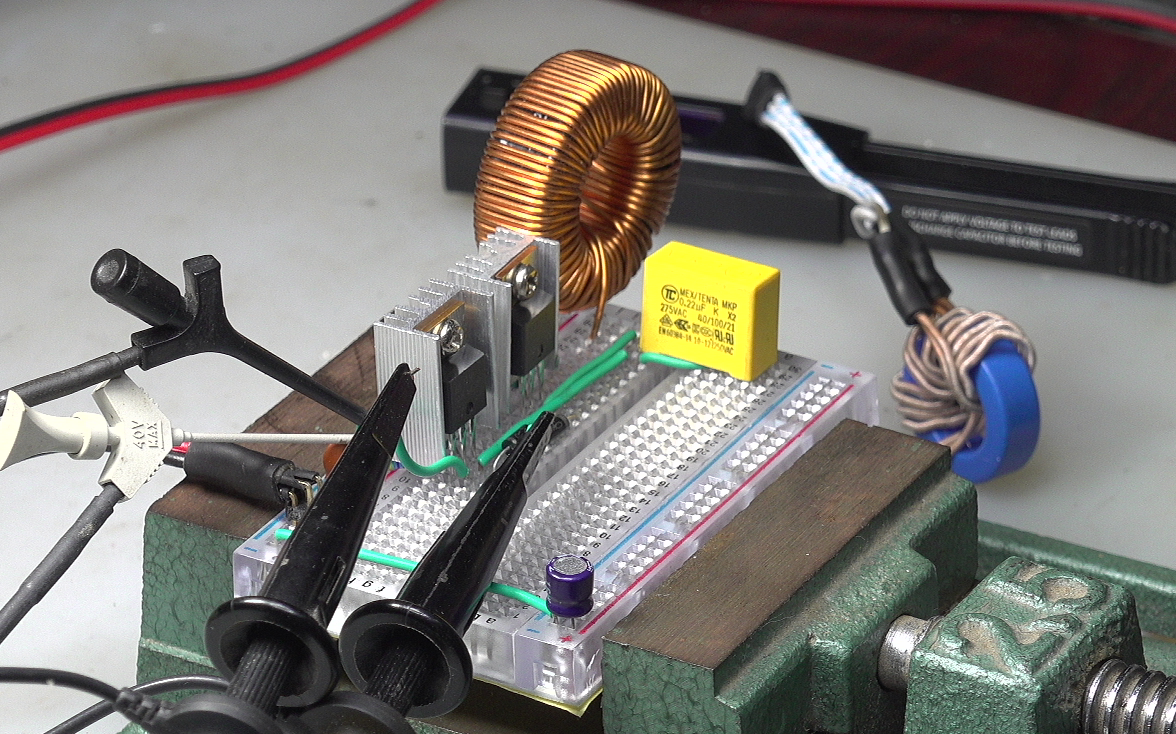

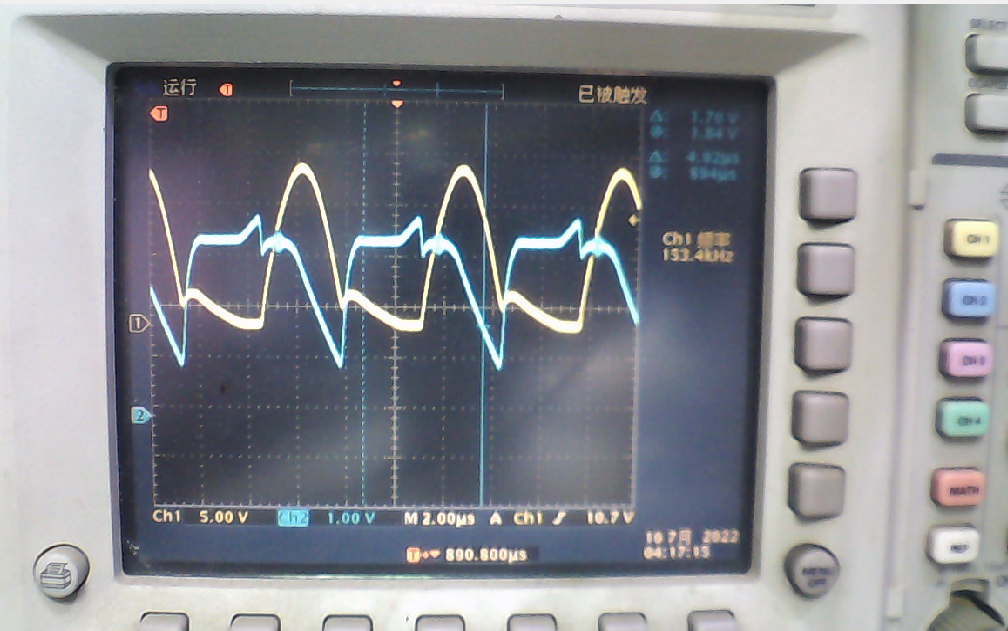

  这是在面包板上搭建的实验电路。 电路没有带任何的负载。 施加+6V之后，测量到MOS管集电极与栅极信号。 这个波形与理想的开关管波形还是相差很多。 此时电源输出370mA电流。 剩下的一个问题，这些电功率都消耗在哪儿了呢？

  
  下面来分析一下振荡频率， 根据电路的参数，可以计算出频率应该为159kHz。  实际电路频率， 为154kHz。

  


※ 总  结 ※

---

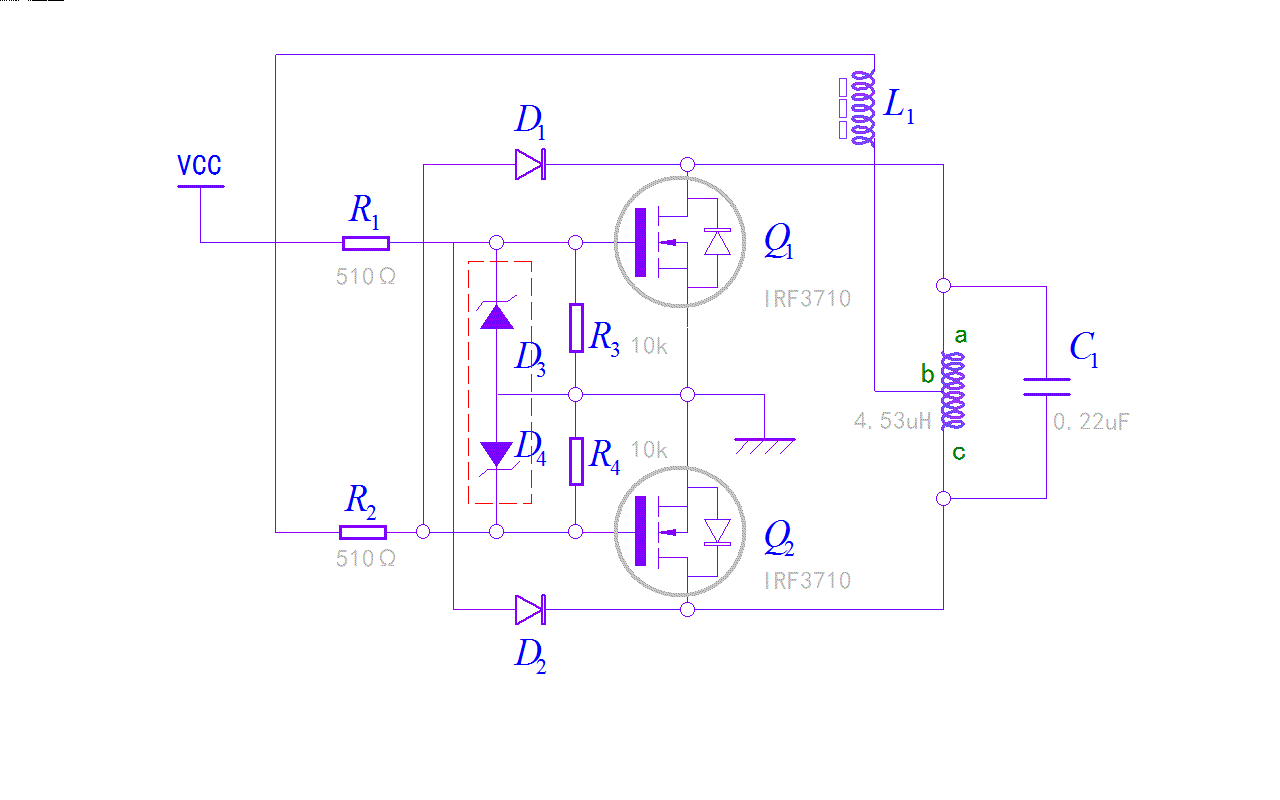

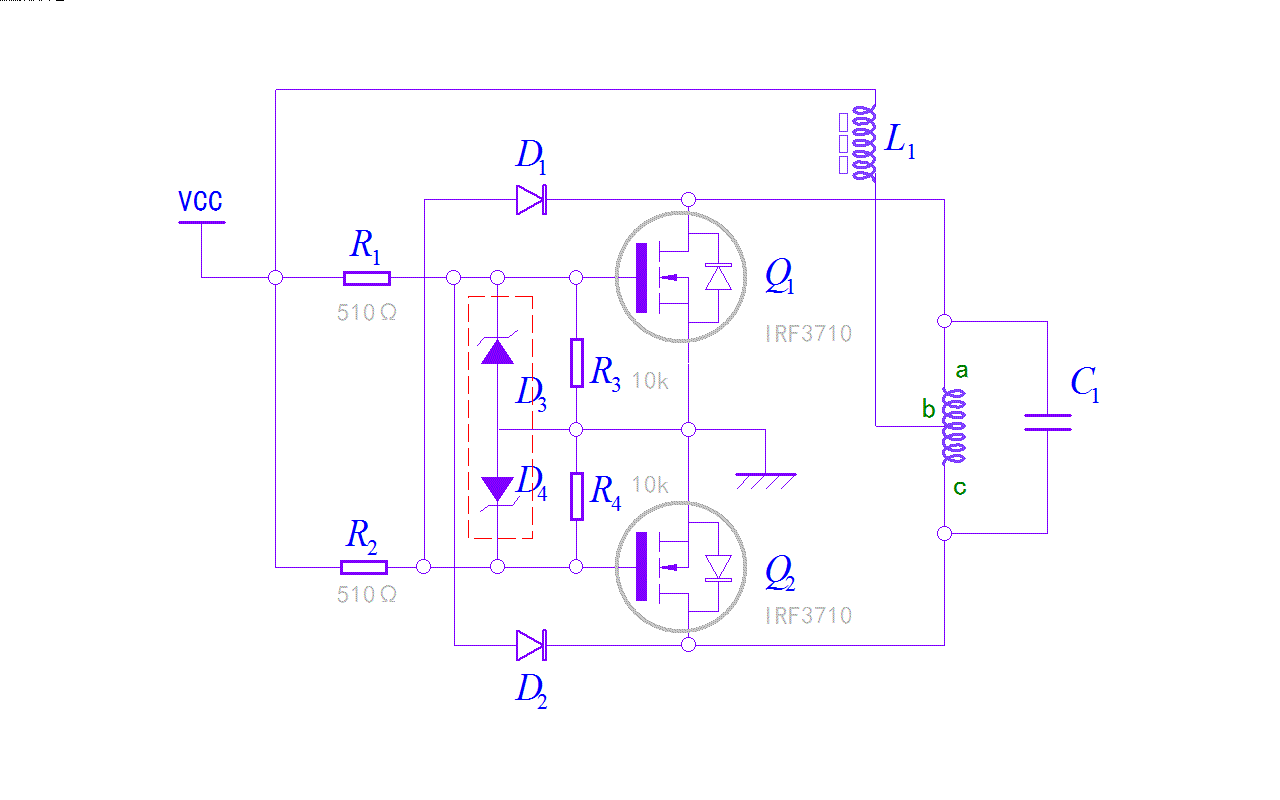

  在这里初步搭建了ZVS测量电路， 电路原理图以及参数在这里给出了。 观察了电路中MOS管漏极与栅极电压信号， 验证了电路工作频率与电路器件之间的关系。
  
  最后给出了工作电压在 8V时，功率管漏极和栅极上的电压信号波形。 这是两个MOS管漏极电压信号。

  
  具体分析，之后有机会再进行吧。

  

---

■ 相关文献链接:

• (ZVX)

补充实验

在（2022-07-17）对于上述电路进行了补充测试。将中间抽头变压器改成大型电感，但是电路并不振荡。经过后期检测，看到是MOS管都损坏了。替换MOSgr之后，便可以观察到电路的振荡。

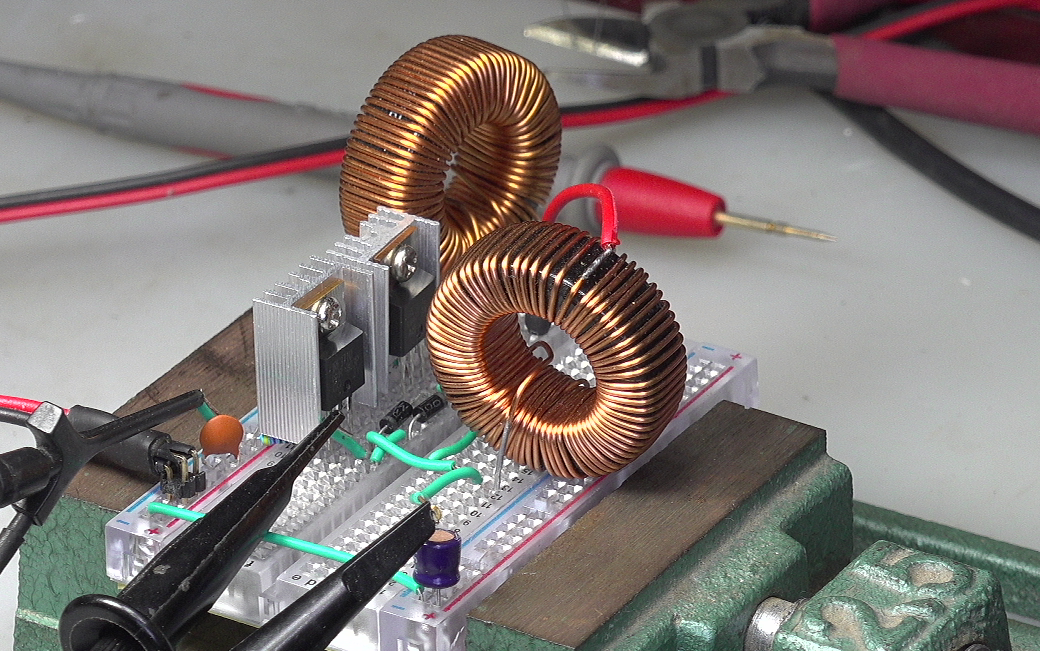

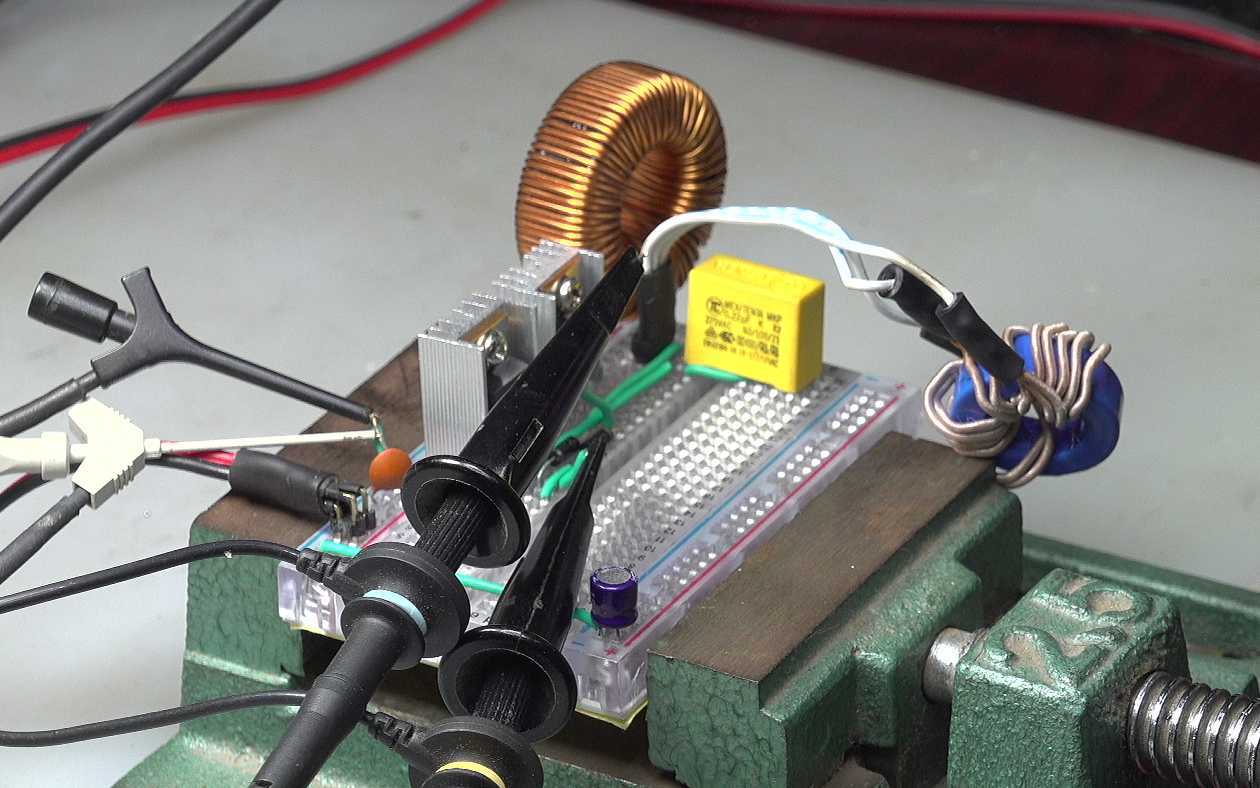

▲ 图2.1.1 修改后的振荡电感

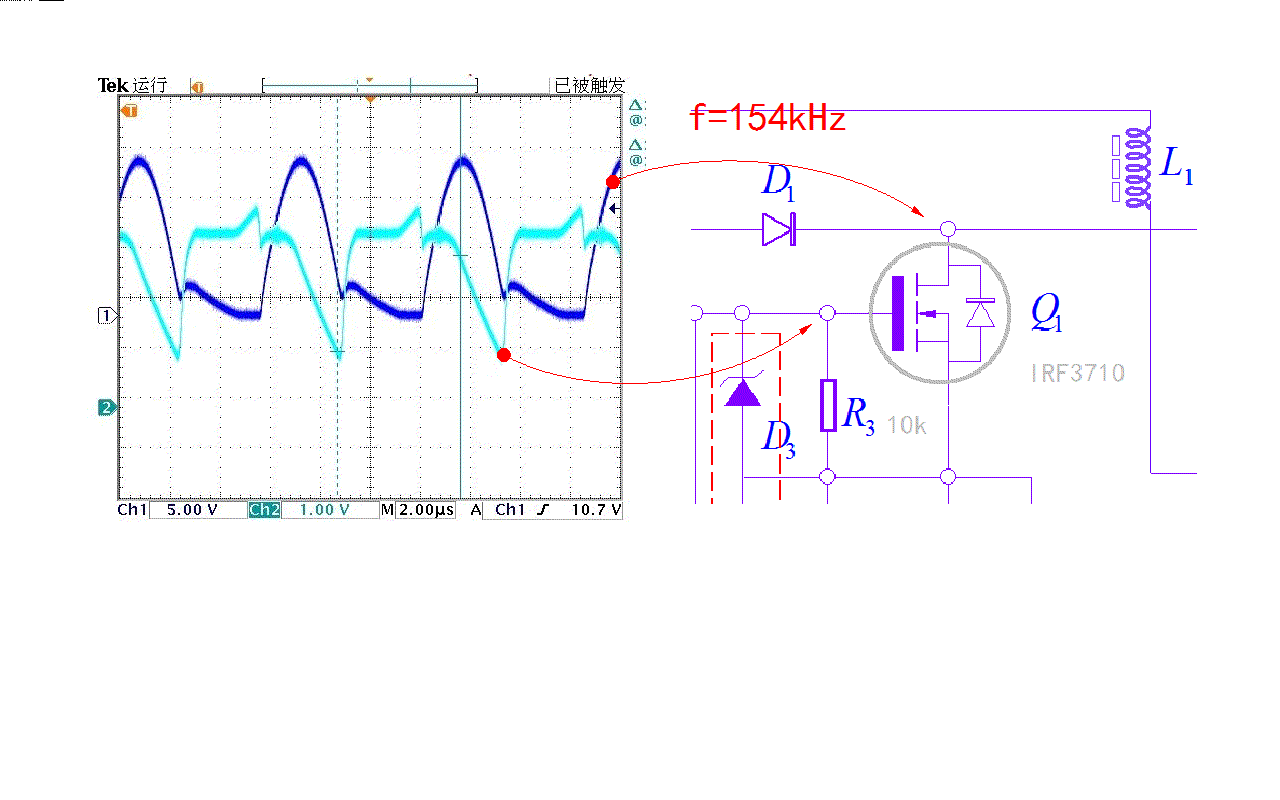

▲ 图2.1.2 MOS 栅极与集电极波形

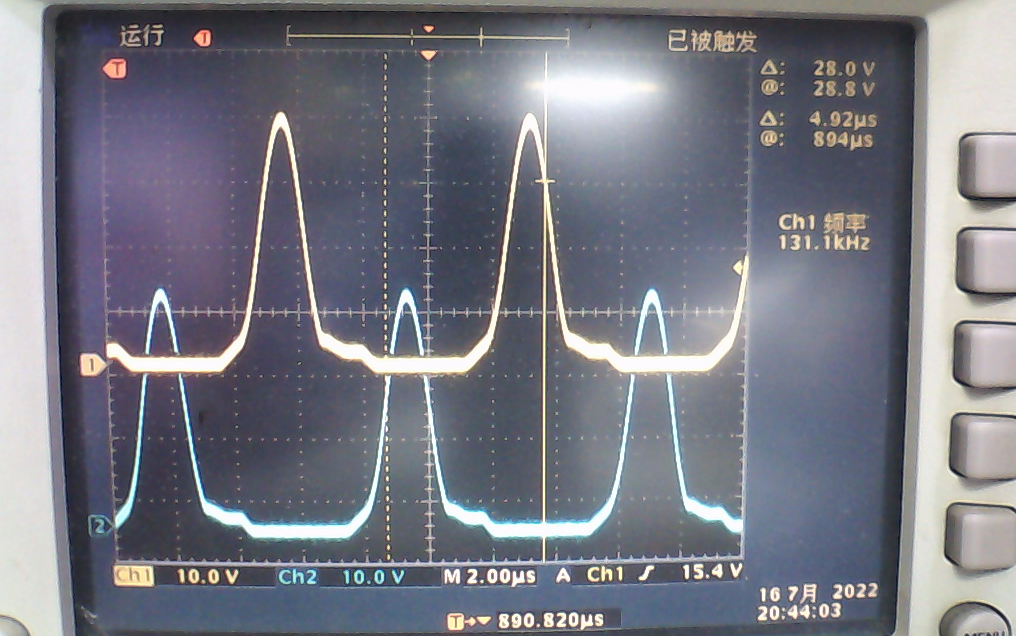

▲ 图2.1.3 两个MOS管的集电极波形

此时，电路的工作电源电流为 23.8mA。
