分析扁平线圈特斯拉模块电路

简 介： 对于购买到的平板线圈特斯拉模块的电路进行初步的分析与测试。

关键词： TESLA，电路



§01 电路分析

---

  这是在 特斯拉线圈平板tc闪电发生器成品电弧闪电模拟器AC-E106奥创电子 购买到的平板特斯拉线圈延时模块。下面对于其中的电路进行分析。

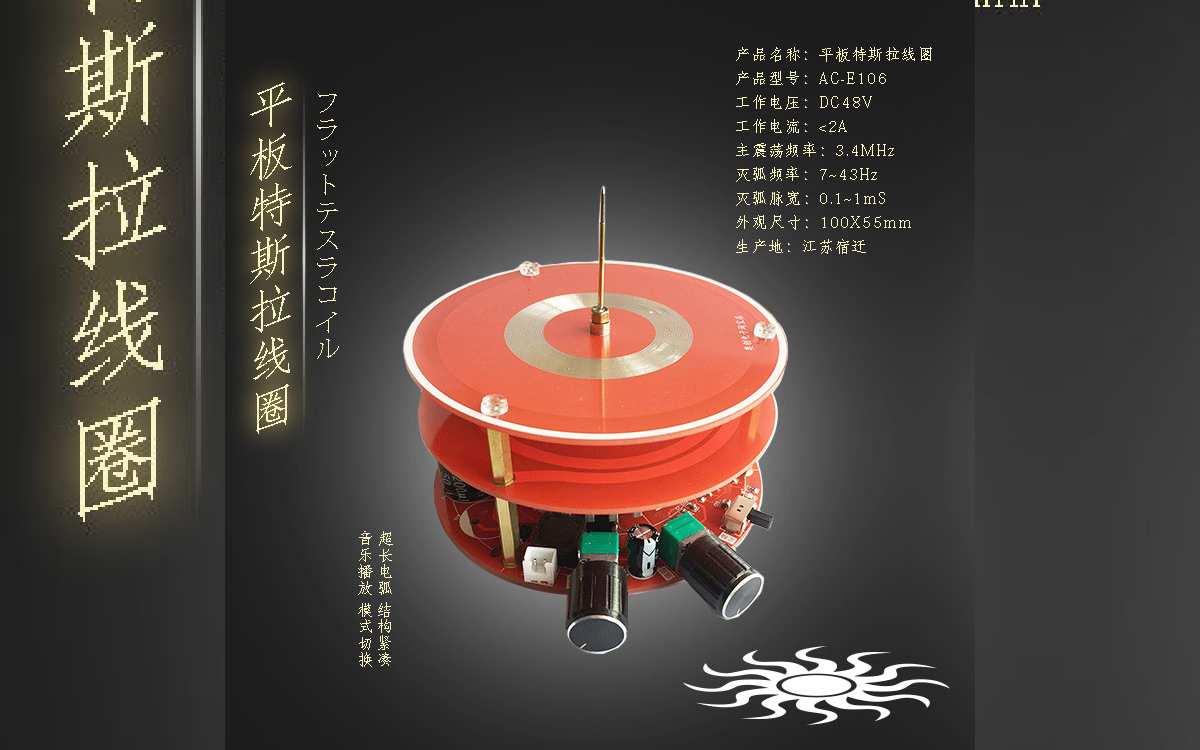

▲ 图1.1 平板Tesla线圈模块基本参数

一、电路板

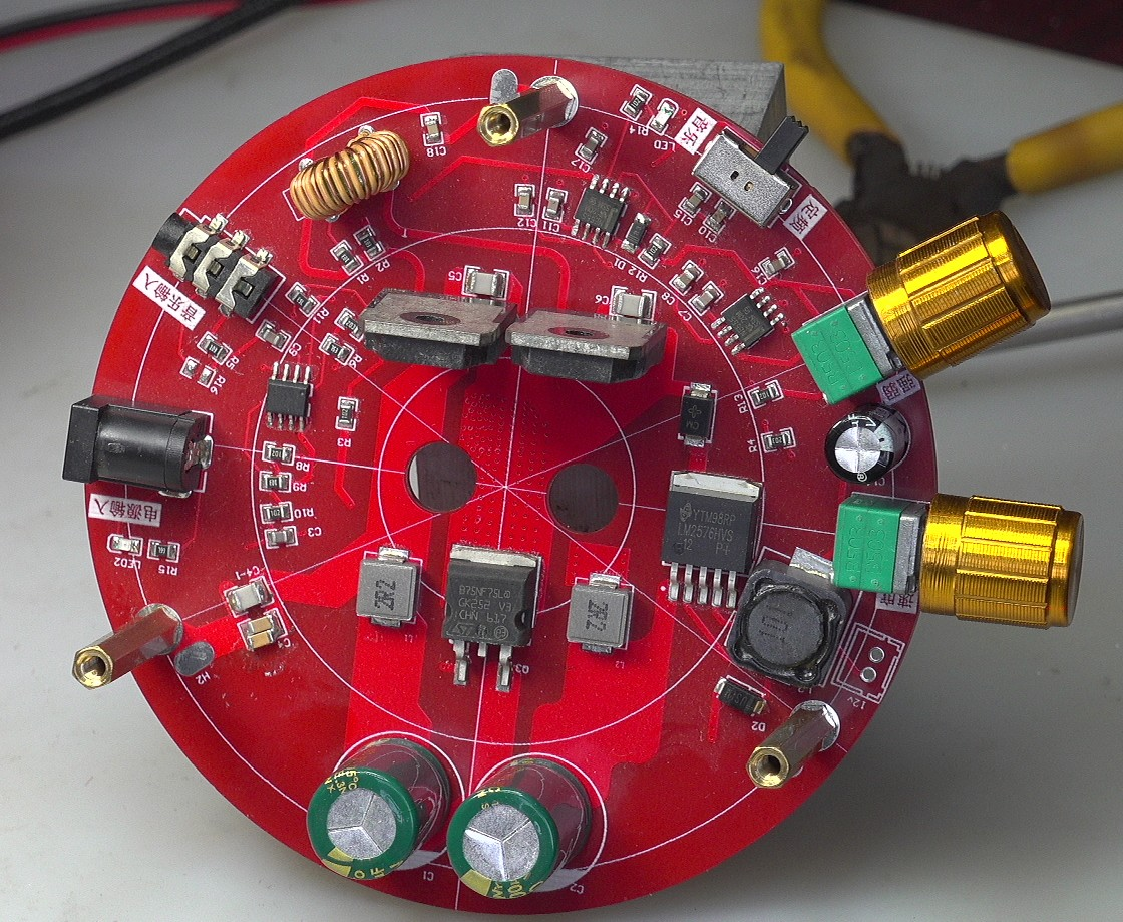

▲ 图1.1.1 电路板的正面

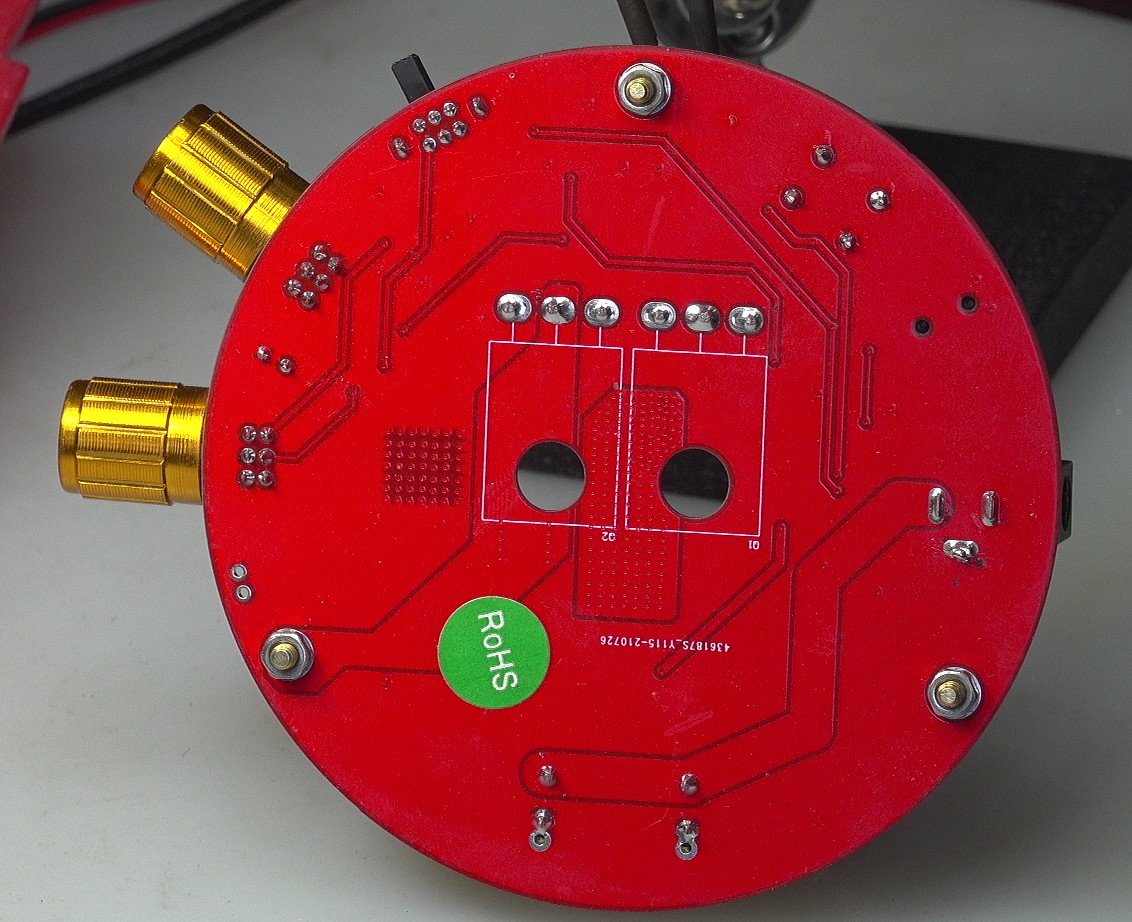

▲ 图1.1.2 电路板的反面

二、电路板上的器件

  下图给出了电路板正面的主要元器件。

电路板上的主要器件：

NE555： 时基电路；
LM393：双电压比较器；
LM2576-12：
IRFP250A：
IRFP250B：
B75NF75L：

▲ 图1.2.1 电路板正面的主要芯片

1、功率器件

（1）振荡电路

  振荡电路是由两个IRFP250A, IRFP250B 功率 MOS 管组成的振荡电路。

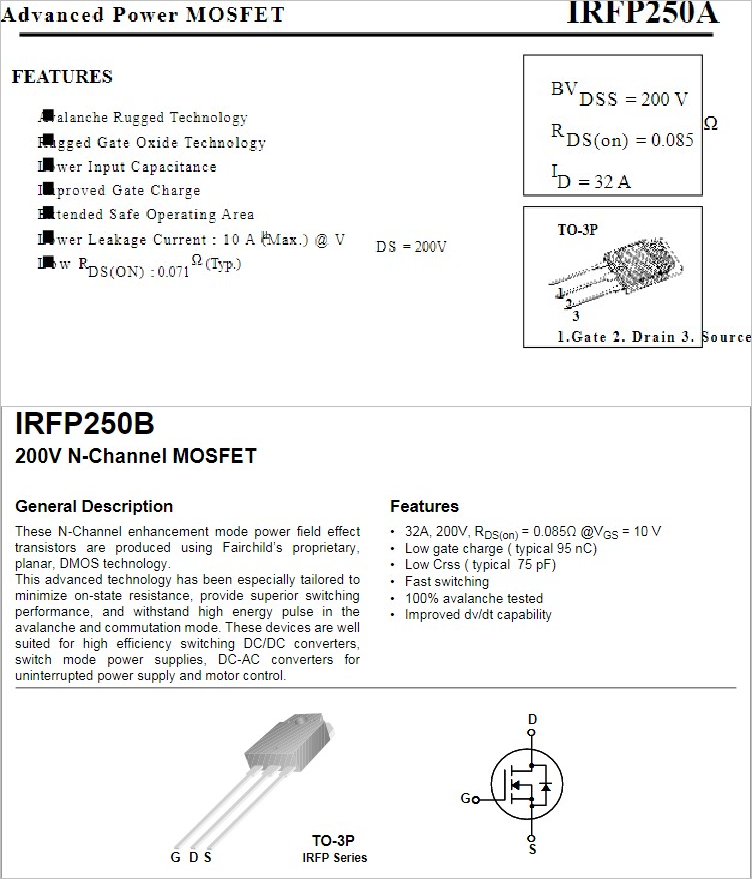

▲ 图1.2.2 功率器件

三、振荡电路主回路

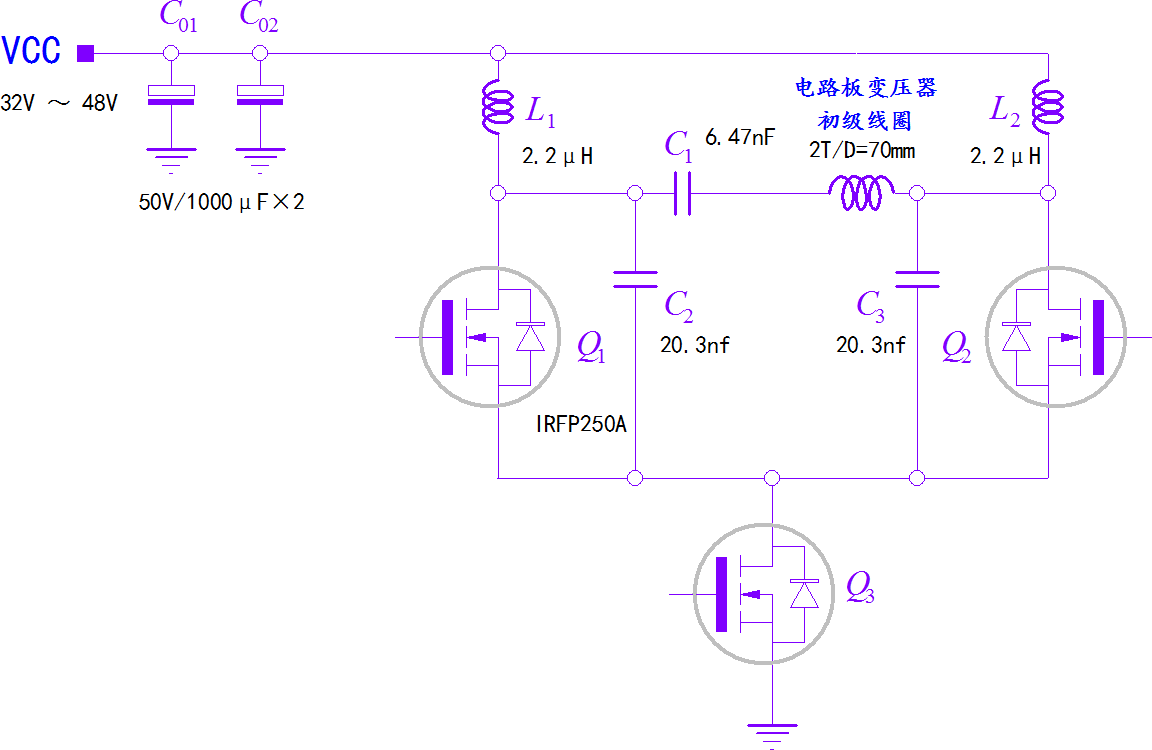

  下面是根据电路板上的PCB走线，绘制的振荡电路的主回路电路图。

▲ 图1.2.3 振荡主回路电路

1、电路波形

  下面是测量的Q1、Q2 的漏极对地之间的信号波形。

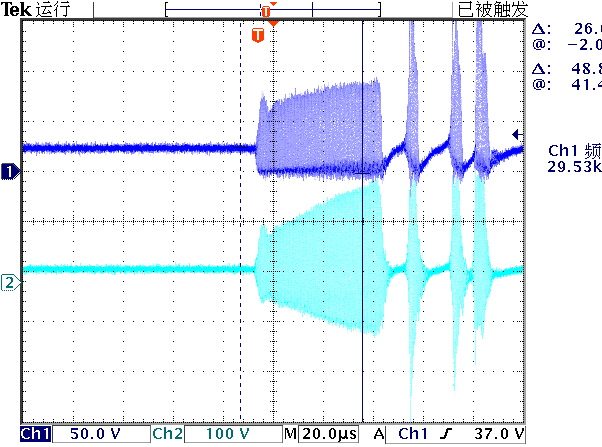

▲ 图1.3.2 MOS管漏极波形

  可以看到振荡波形是对应的一连串的高频脉冲波形。

▲ 图1.3.3 MOS管漏极波形

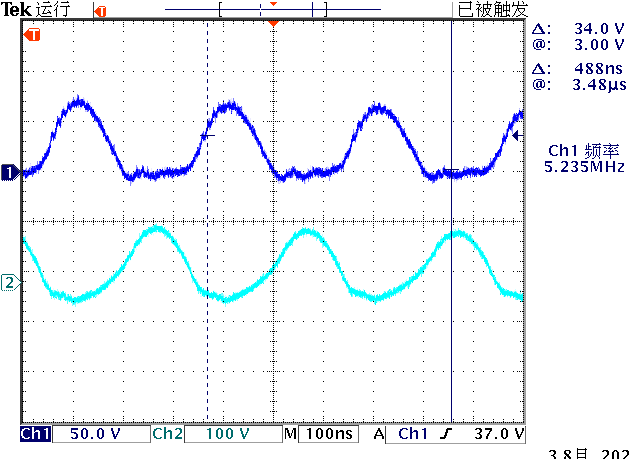

  如下是在脉冲最前面高频振荡波形，它的周期大约为305ns。对应的频率为 3.28MHz。这个频率与对应的网站声明的频率是接近的。

▲ 图1.3.4 MOS管漏极波形



※ 总  结 ※

---

  对于购买到的平板线圈特斯拉模块的电路进行初步的分析与测试。

---
