测试3W单声道带关断模式的音频放大器8002B

单通道音频放大器8002B



01 频放大器


一、前言

  购买到的 3 瓦 单声道带有关断模式的音频功率放大器 8002B 到货了, 下面对于这款芯片进行初步测试。 之前对于这款音频放大集成芯片进行测试失败了, 原因是该集成芯片在测试过程中莫名其妙的烧坏了。 下面使用刚到货的8002B再重新进行测试。

GM1676164923_1280_800.MPG|_-4

二、设计测试板

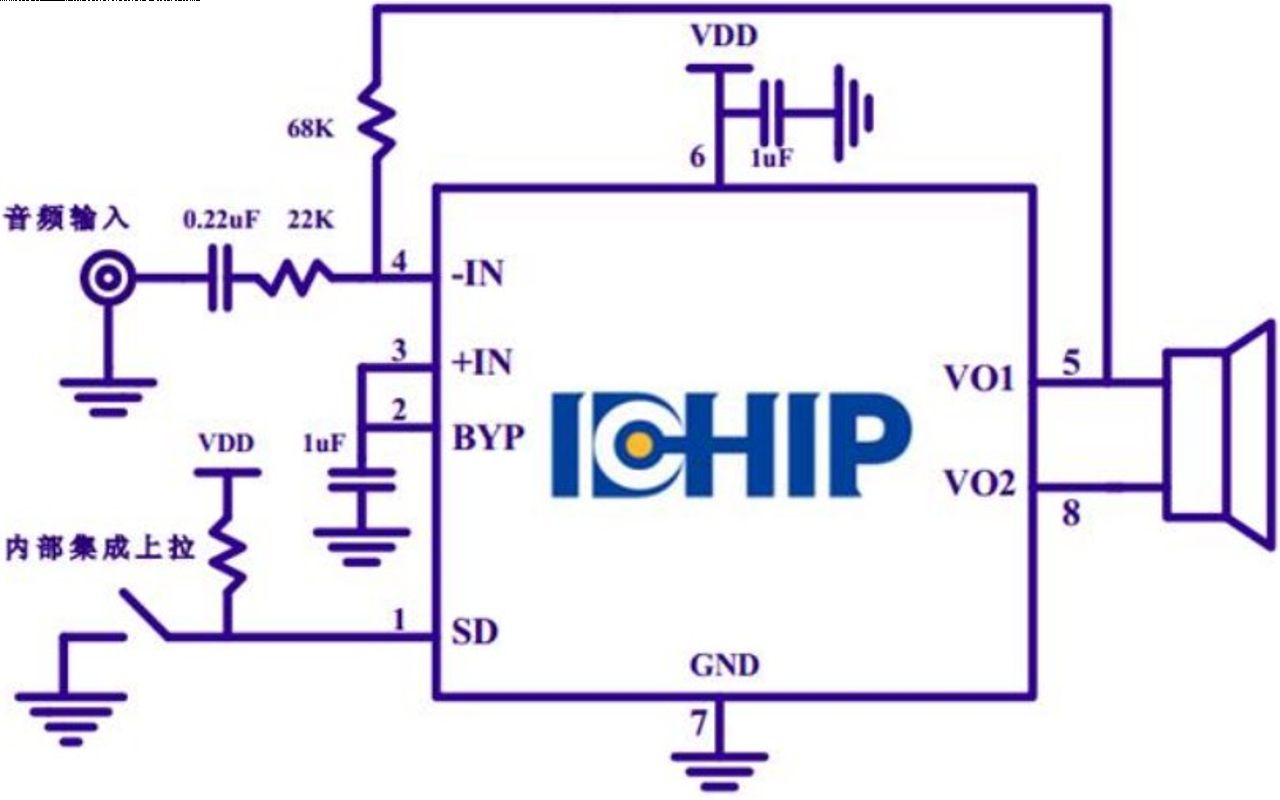

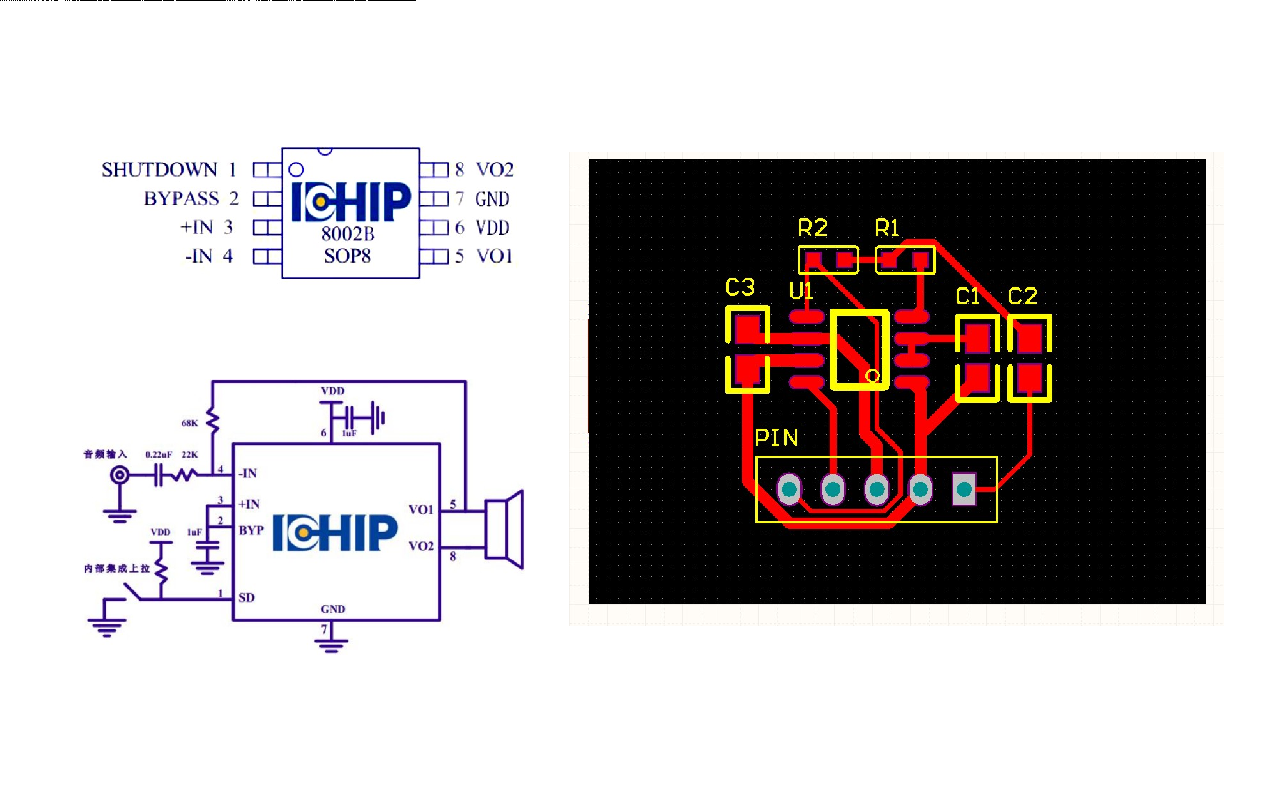

  首先,根据8002B数据手册中关于器件管脚功能定义,  设计它的原理图器件。 在配合一些必要的阻容和5PIN的接口,  设计测试电路小板。 利用单面覆铜板采用一分钟制版方法】】制作测试电路板。

GM1676166532_1280_800.MPG|_-7

  • 设计AD参考文件:

AD\Test\2023\Test8002B.PcbDoc

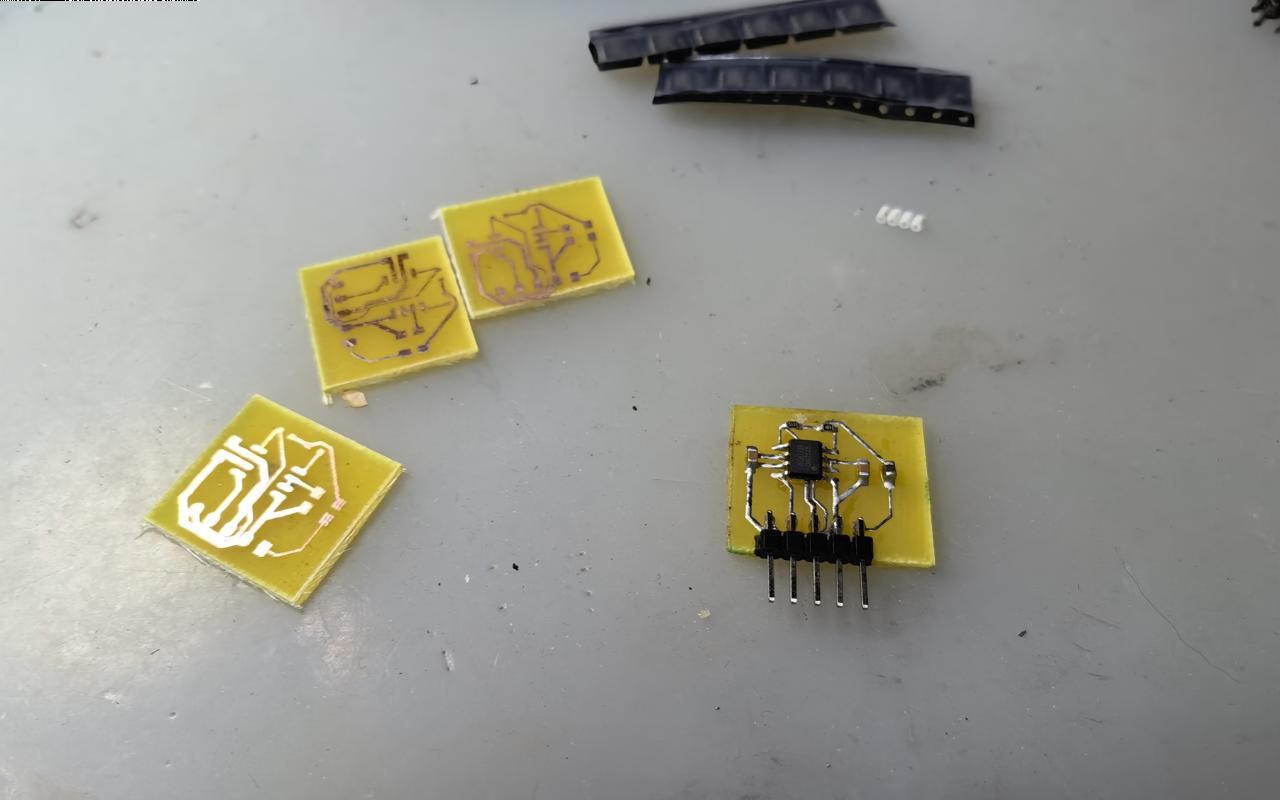

  在一分钟制版方法获得测试板上, 焊接上8002B以及其周围的阻容器件, 下面利用面包板将其接入电源, 测试它的输入输出信号特性。

GM1676167954_1280_800.MPG|_-4

三、测试结果

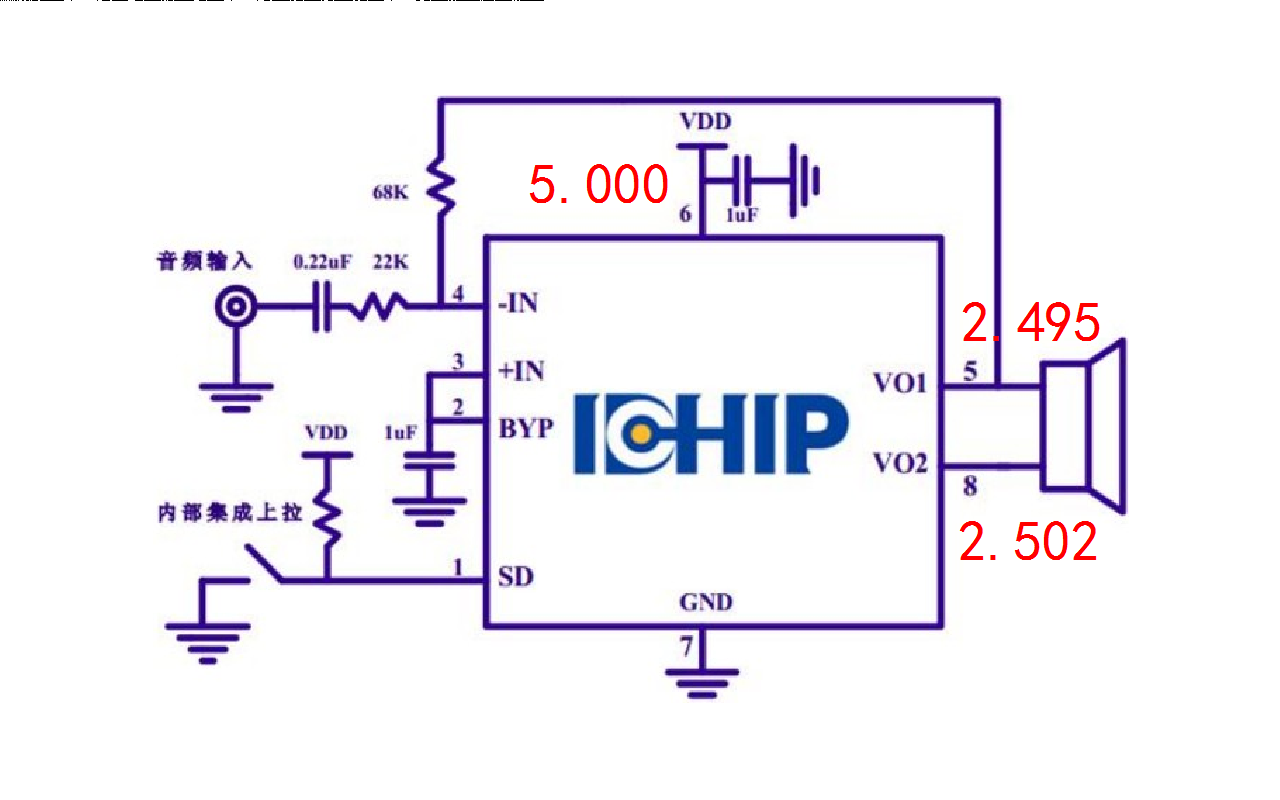

  首先测量一下电路的静态工作状态, 为芯片提供5V工作电源, 工作电流为6mA左右。 测量芯片主要管脚电压, 器件1管脚接地,它是控制8002B关断管脚, 两个连接扬声器的管脚静态工作点在2.5V左右。

GM1676168703_1280_800.MPG|_-6

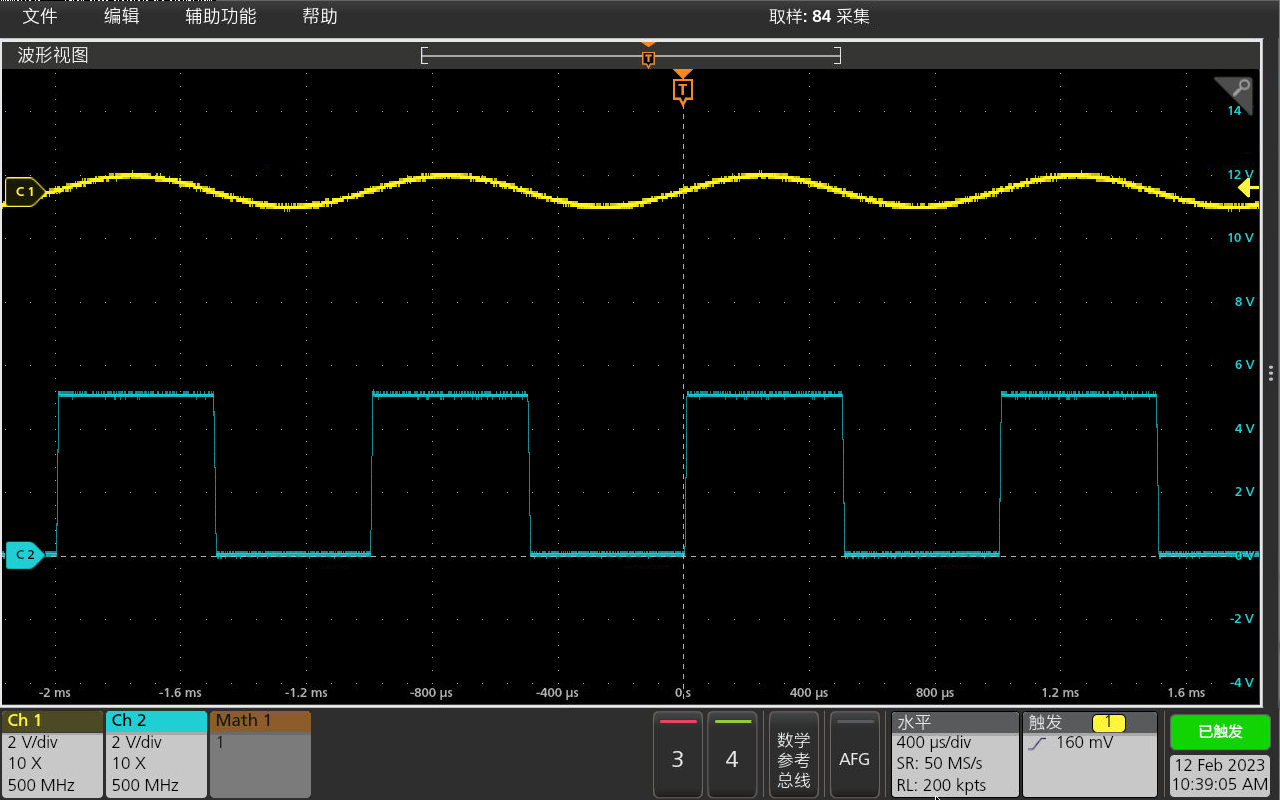

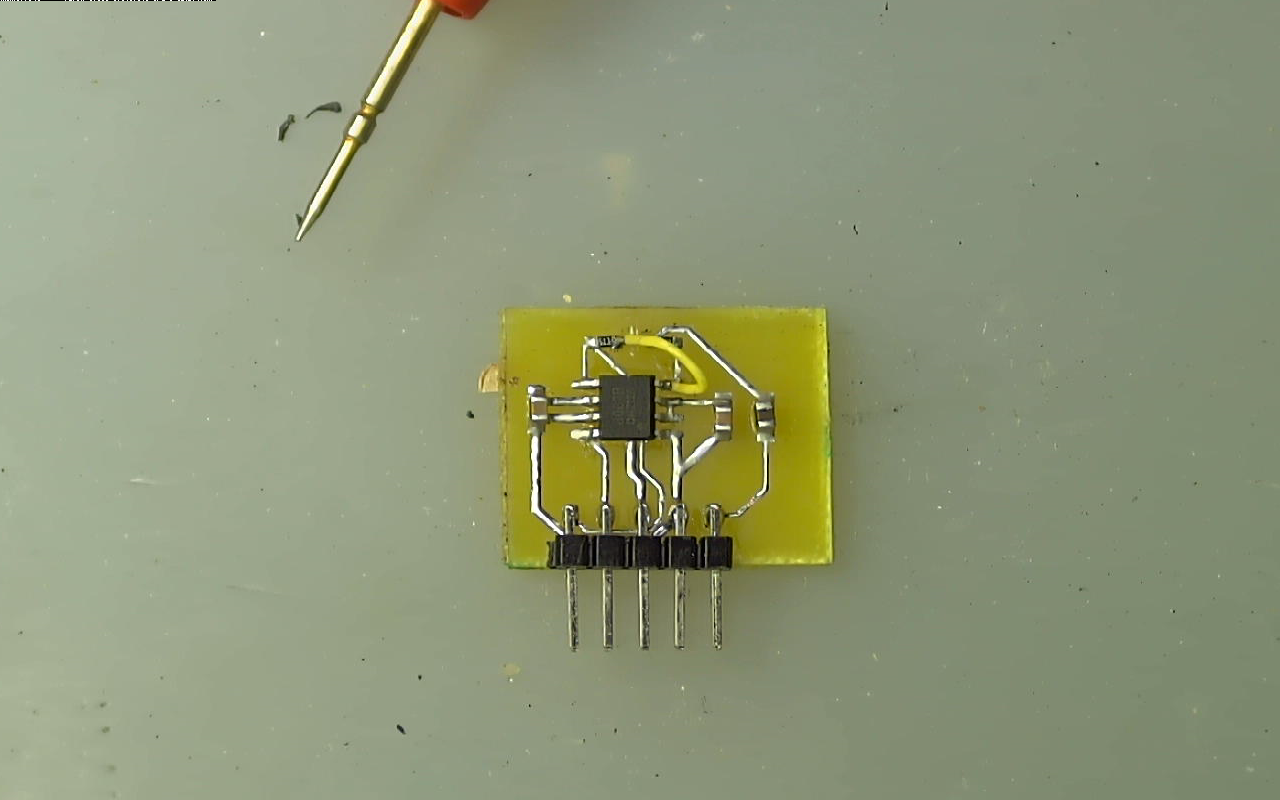

  输入一个测试正弦信号, 频率为1kHz,峰峰值为1V。 谁成想,输出端口信号竟然为一个方波信号。 这说明在原来设计原理图中存在错误, 是反馈电阻R2没有连接到运放的PIN4端口, 将其修改成, 形成负反馈放大电路。  这是焊接的PCB版图, 在R1,R2之间连接断开, 把R2直接连接到R1的另外一个端口。 修改PCB板之后后再进行测试。

GM1676169889_1280_800.MPG|_-8
  对PCB板进行修改, 电路的输入输出之间就恢复到线性放大状态。 提高输入信号的幅值, 可以看到输出信号出现饱和, 最大值与最小值基本上可以达到电源与地线。 因此8002B是一个轨到轨的放大器。

GM1676171196_1280_800.MPG|_-3
  将输入信号的峰峰值修改成0.8V,输出信号峰峰值是输入信号的5倍左右。 这是加入8欧姆的扬声器之后, 输出波形出现了少许的变化。 加入4欧姆的扬声器负载, 输出波形出现了较大的失真。 可见这颗音频放大器适合接入8欧姆的扬声器。 在接入8欧姆扬声器时, 芯片工作电流为280mA, 当接入4欧姆扬声器时,电源工作电流增加值550mA左右。

GM1676171680_1280_800.MPG|_-6



  结 ※


  文测试了一款小功率单通道音频放大器 8002B 的基本功能。 它可以工作在5V电源下,  适合驱动8欧姆以上的扬声器。
GM1676171774_1280_800.MPG|_-3
