继电器的吸和与释放电压

继电器吸合



01 电器吸合


一、前言

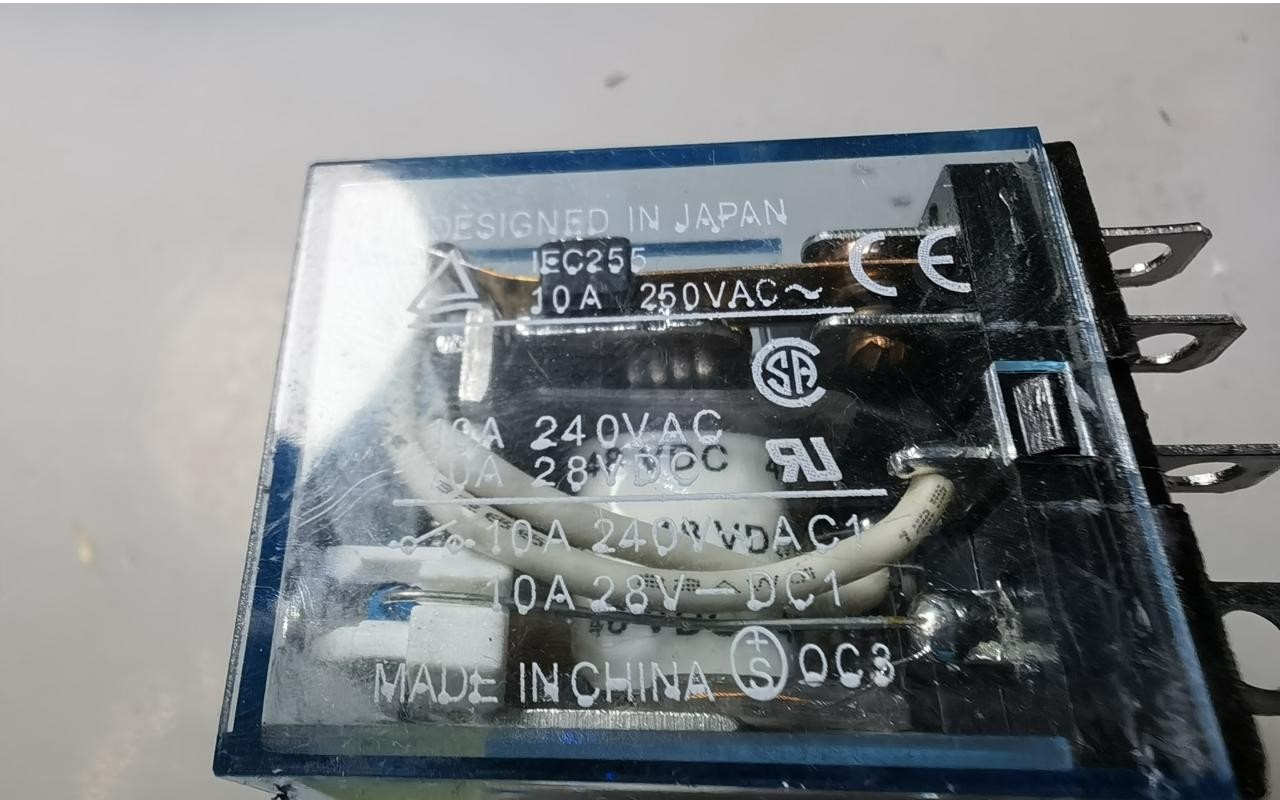

手边有一个四刀双掷的继电器, 型号为 OMRON LY4J 它的驱动电压为直流 48V。 继电器的底座下面可以看到线圈引脚以及四个双掷开关引脚。 常闭开关是每组上下两个引脚, 常开开关是中间与下面的引脚。 继电器触点控制电流为 10A。

GM1684493804_1280_800.MPG|_-7

二、吸和与释放电压

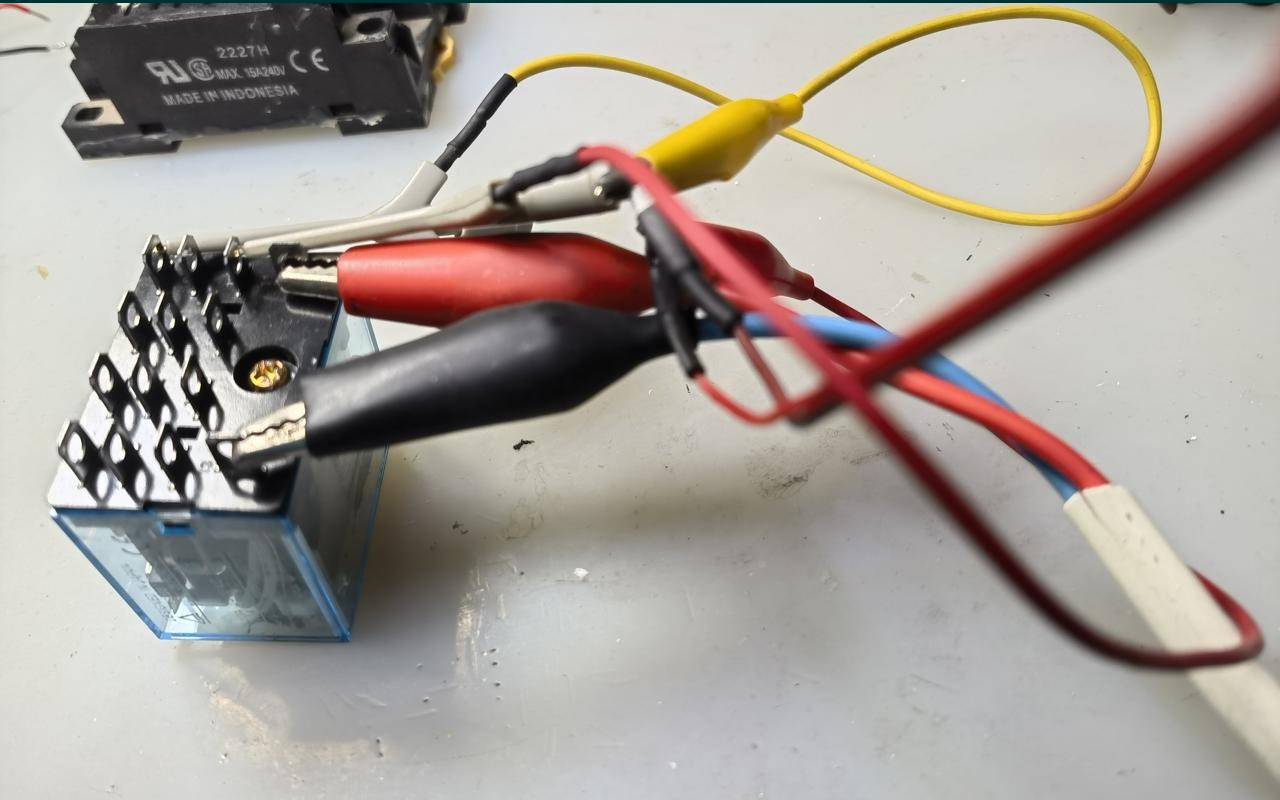

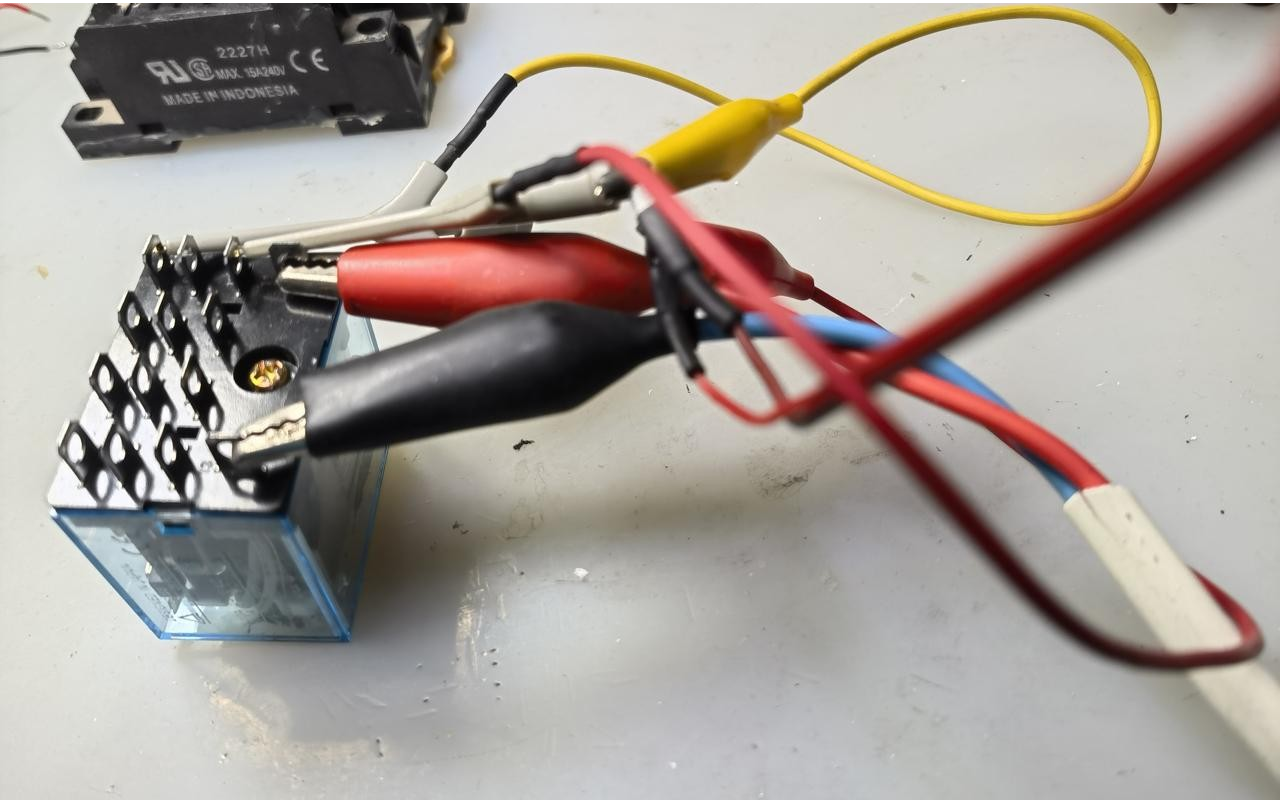

使用程控直流电源测量继电器的吸和与释放电压。 选择其中一个开关, 利用数字万用表测量闭节点。 吸合电压是将线圈驱动电压从 0 V 上升到 48V, 测量开关吸和对应的电压。  这是测量结果。 可以看到吸合电压大约为32V。  释放电压是继电器从 48V 逐步降低到 0V 过程中, 继电器关断时电压。 释放电压大约为 7V 左右。  通过这次测量可以看到 该继电器的吸和与释放电压相差非常大。  测量结果也显示, 为了使得继电器可靠吸和, 驱动电压需要在 48V 。

GM1684495346_1280_800.MPG|_-7

1、测量结果

(1) 吸合电压: 大于 32V。

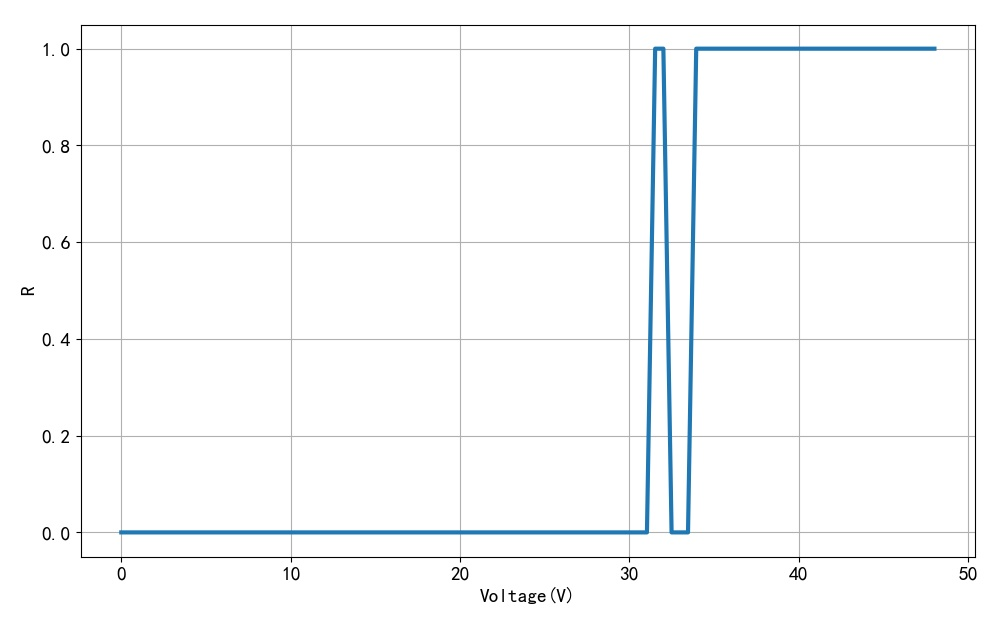

▲ 图1.2.1 吸合电压测量

▲ 图1.2.1 吸合电压测量

(2) 释放电压: 7V

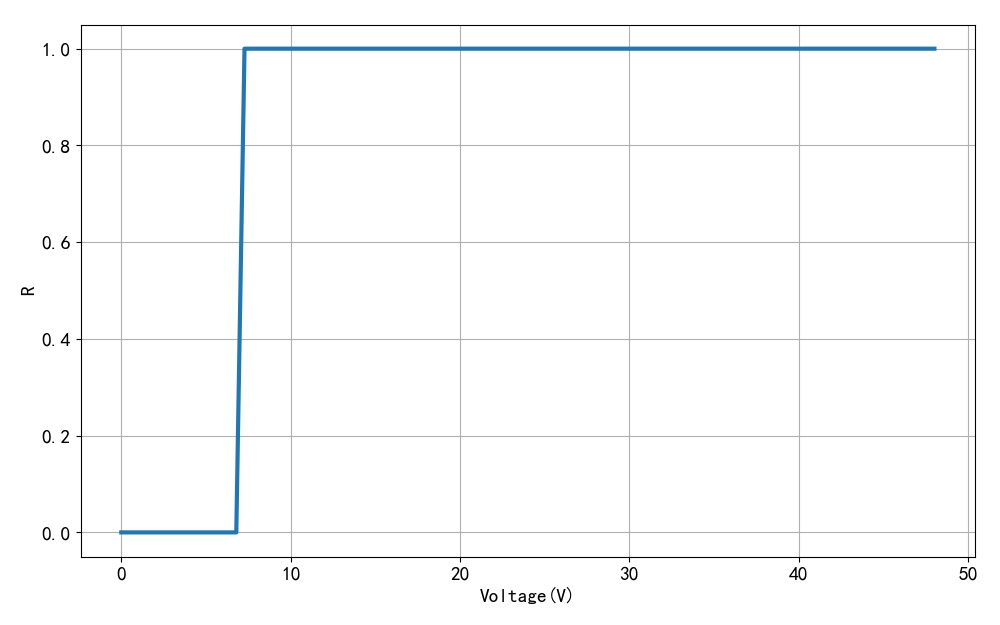

▲ 图1.2.2 释放电压测量

▲ 图1.2.2 释放电压测量

from headm import *
from tsmodule.tsvisa        import *
from tsmodule.tsstm32       import *

vdim = linspace(48, 0, 100)
rdim = []

for v in vdim:
    dh1766volt1(v)
    time.sleep(2)

    meter = meterval()

    if meter[0] < 1000: rdim.append(0)
    else: rdim.append(1)

    printff(v, meter)

    tspsave('measure1', vdim=vdim, rdim=rdim)

plt.plot(vdim, rdim, lw=3)

plt.xlabel("Voltage(V)")
plt.ylabel("R")
plt.grid(True)
plt.tight_layout()
plt.show()



  结 ※


本文对一个继电器的吸合与释放电压进行了测试。 

GM1684504164_1280_800.MPG|_-1
