01 触发信号

---

一、前言

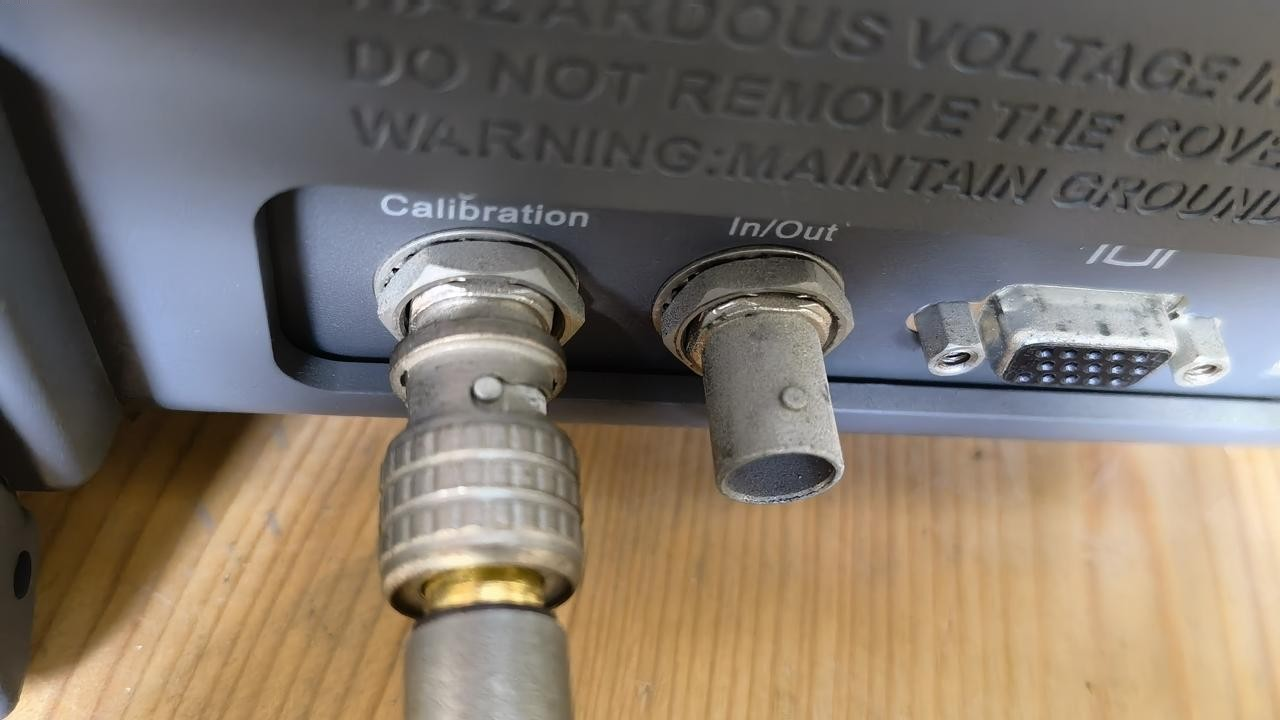

  手边这太 RIGOL 示波器， 型号为 DS6104。  在它后面有两个输出信号，  一个是触发信号， 一个是10MHz 信号。  下面测试一下这两个信号的特性。

二、触发信号

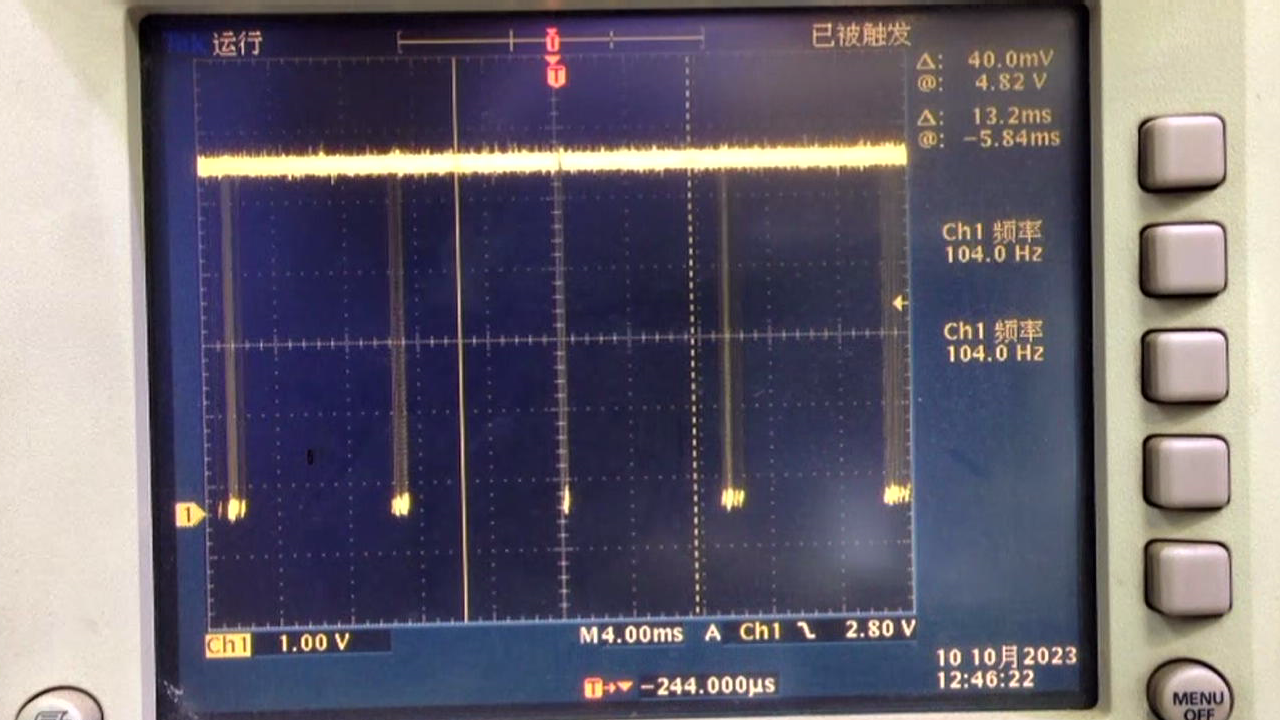

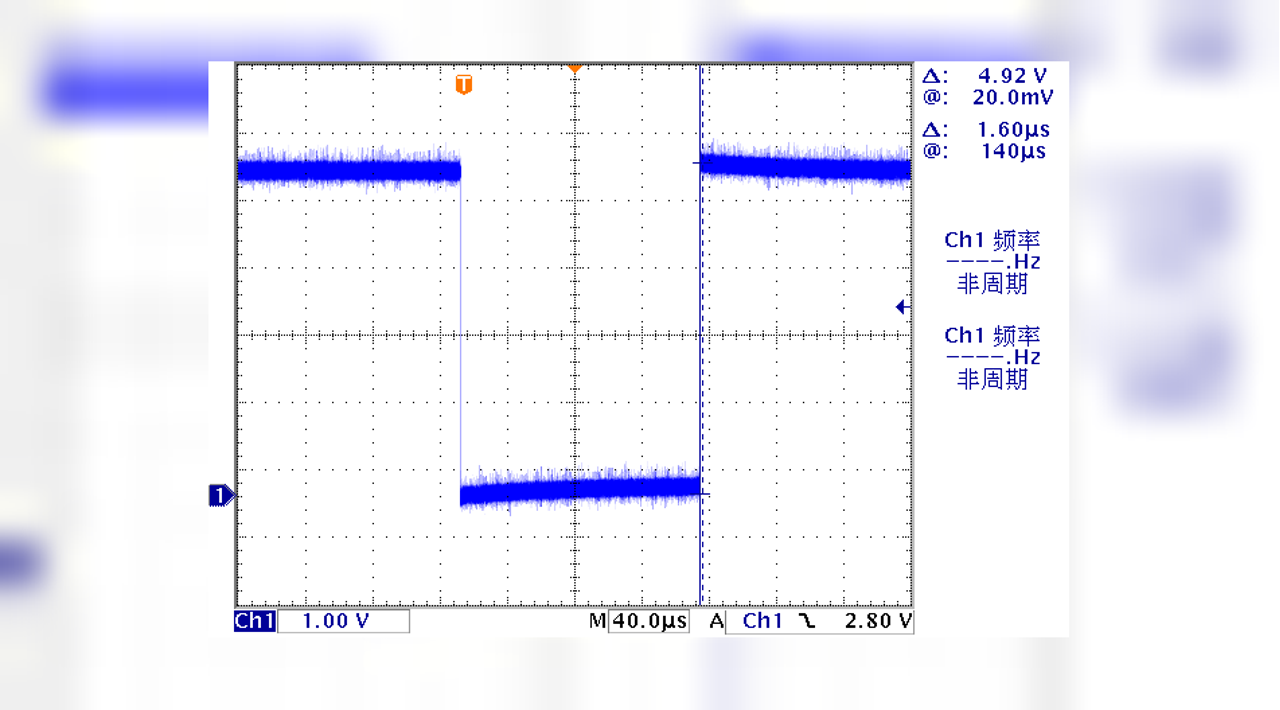

  首先测量一下触发信号。 将触发信号引入面包板，  利用示波器进行测量， 可以看到是一个幅值为 5V 的负向脉冲信号。  脉冲信号的频率随着 RIGOL 示波器扫描速度变化而改变。  测量到此时对应的脉冲宽度为 140 微秒。

  直接使用RIGOL自己采集它的输出触发信号，  可以看到， 水平扫描档位的变化， 并不影响采集到的波形。 但是， 我们注意到触发信号的上升沿似乎距离数据采样中心延迟了 40ns。  至于为什么会延迟， 如何来校正这个延迟时间。 现在还不得而知。

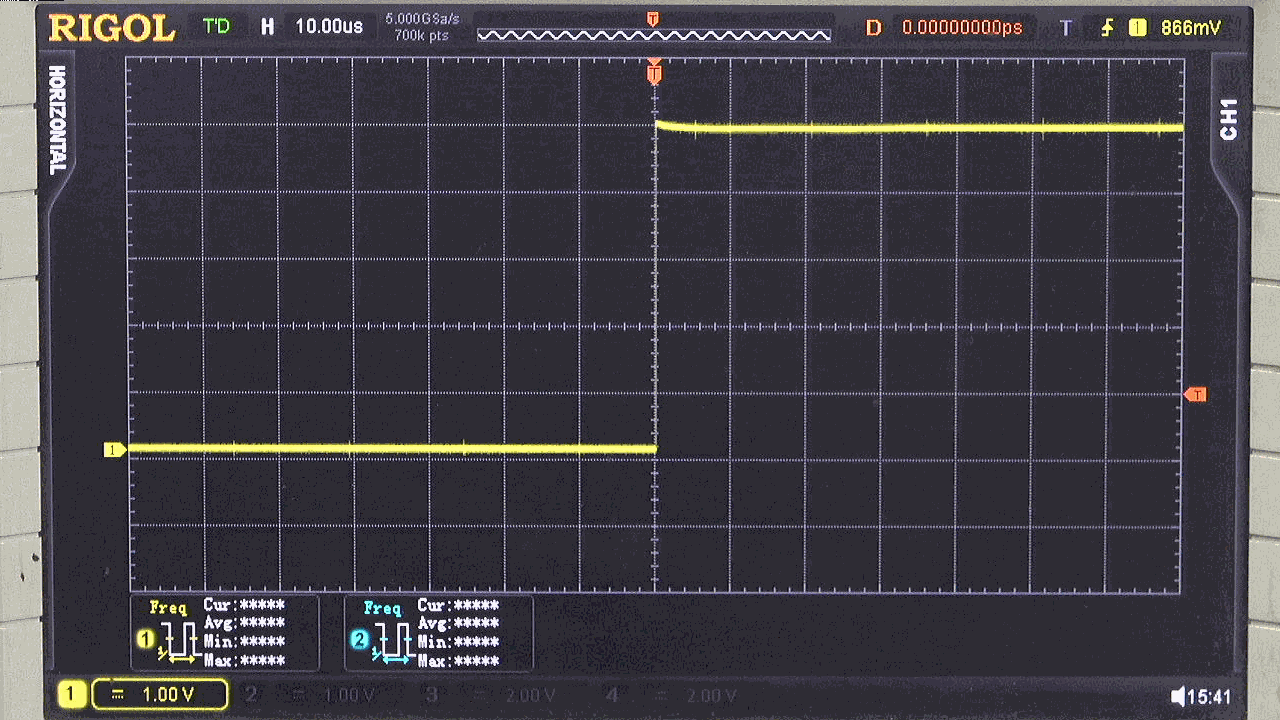

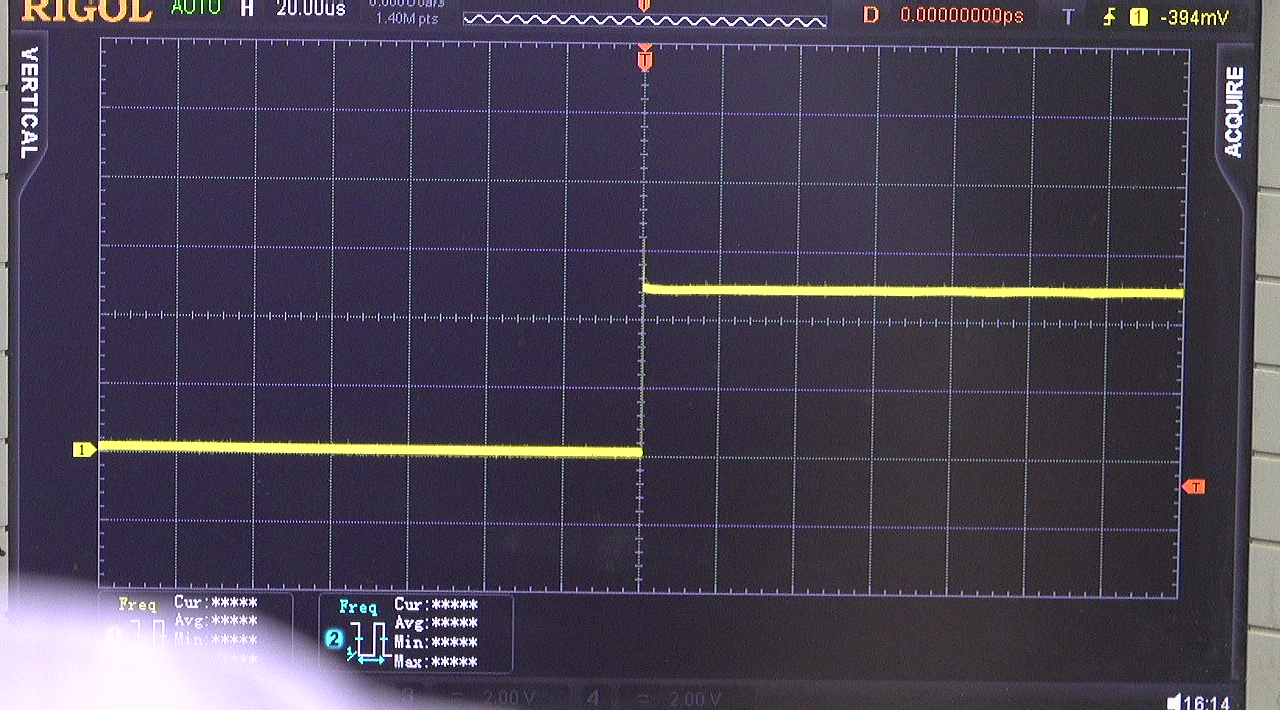

▲ 图1.2.1 RIGO示波器测量自身触发信号

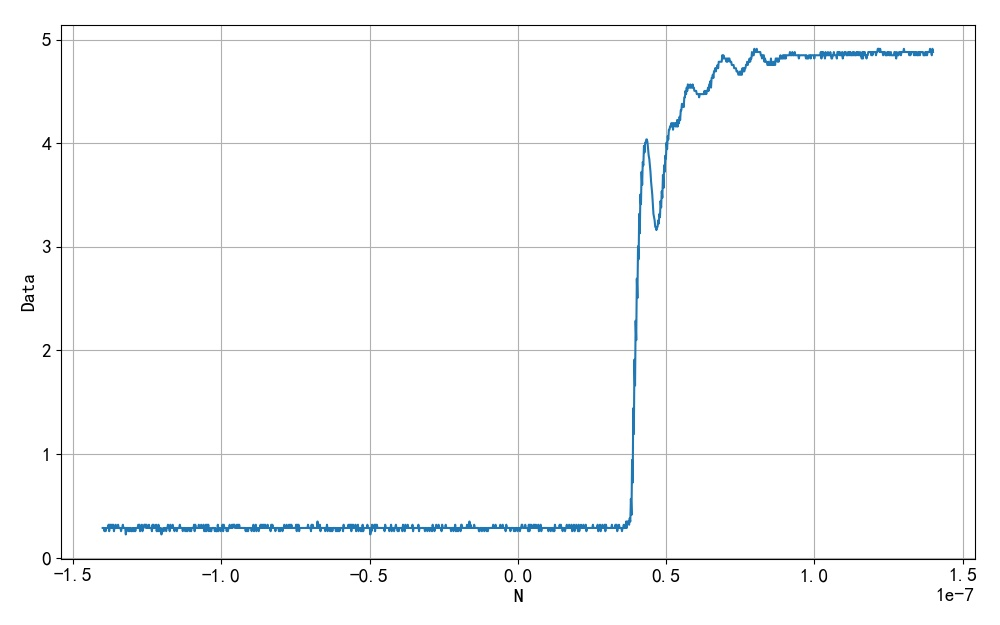

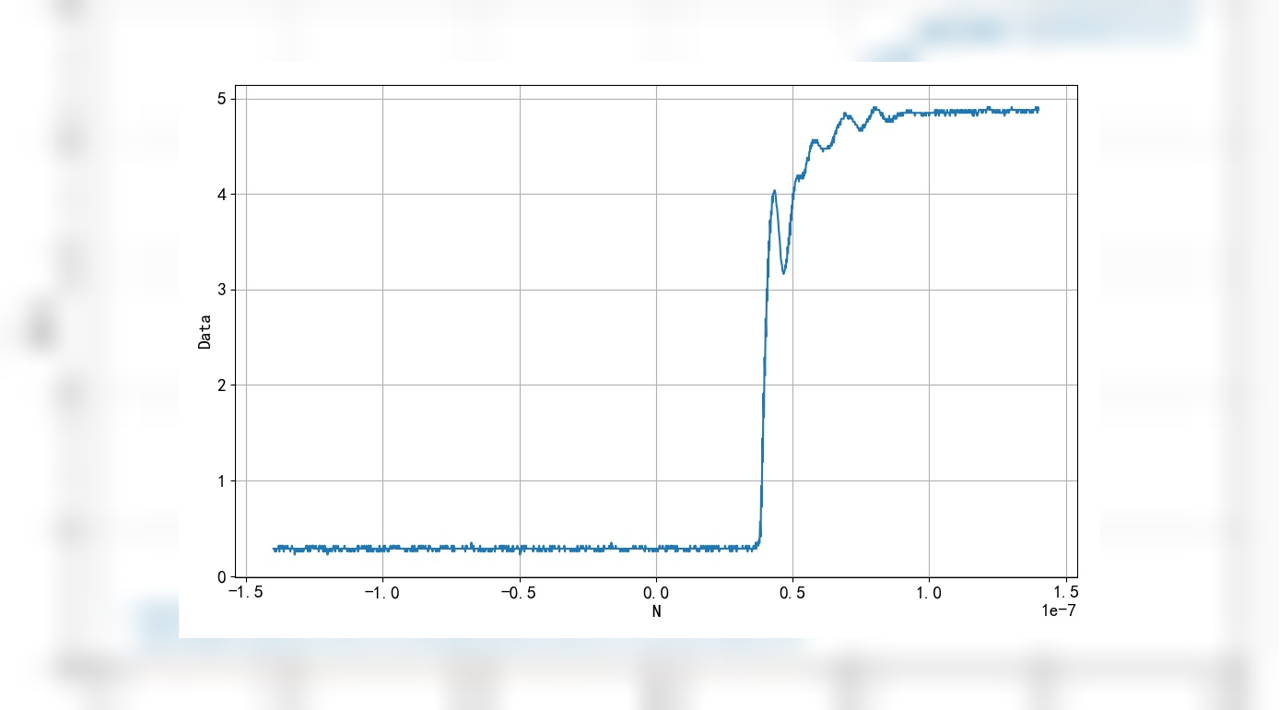

▲ 图1.2.2 触发信号的延迟

  为了测量信号源的阻抗，  使用一个电阻箱作为信号源的负载。  信号幅值为5V左右。  设置电阻箱60欧姆。 信号输出幅值大约为2.5V。 考虑到原来输出信号的幅值不到5V， 设置电阻箱电阻为50欧姆， 可以看到此时信号幅值降到了2.3V左右。  由此可见， 信号源的输出阻抗为 50欧姆。

三、振荡信号10MHz

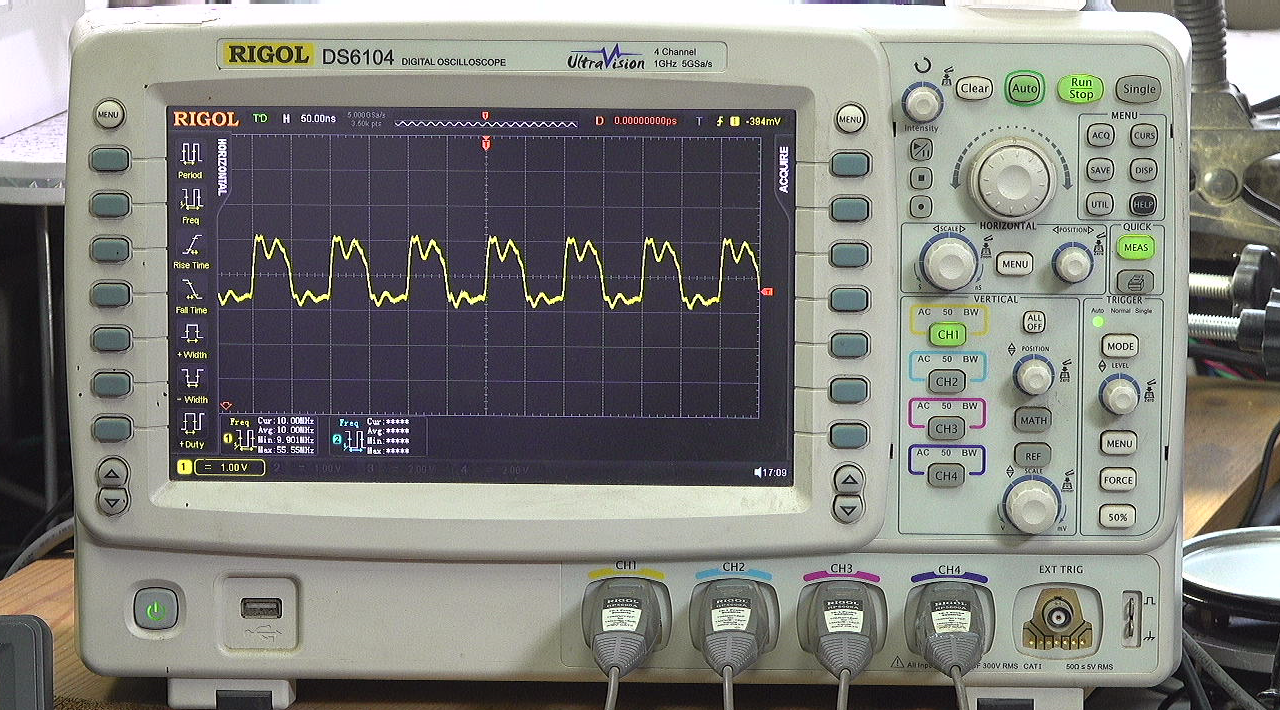

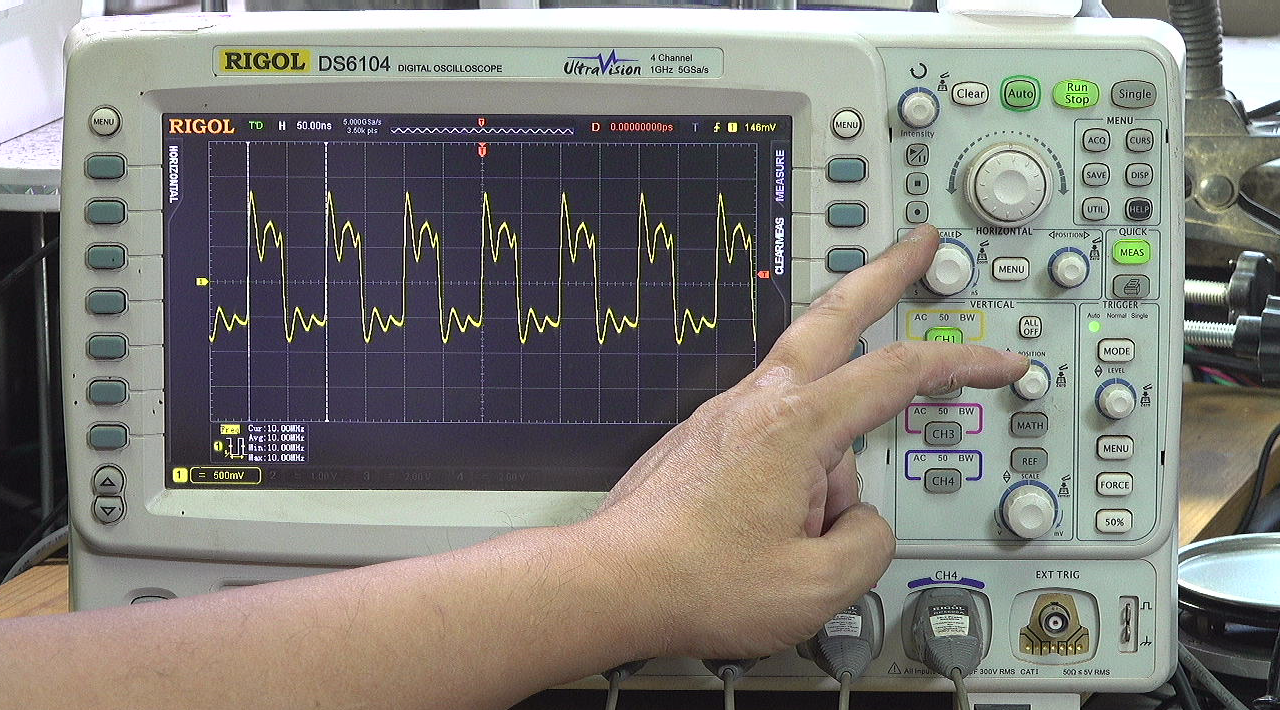

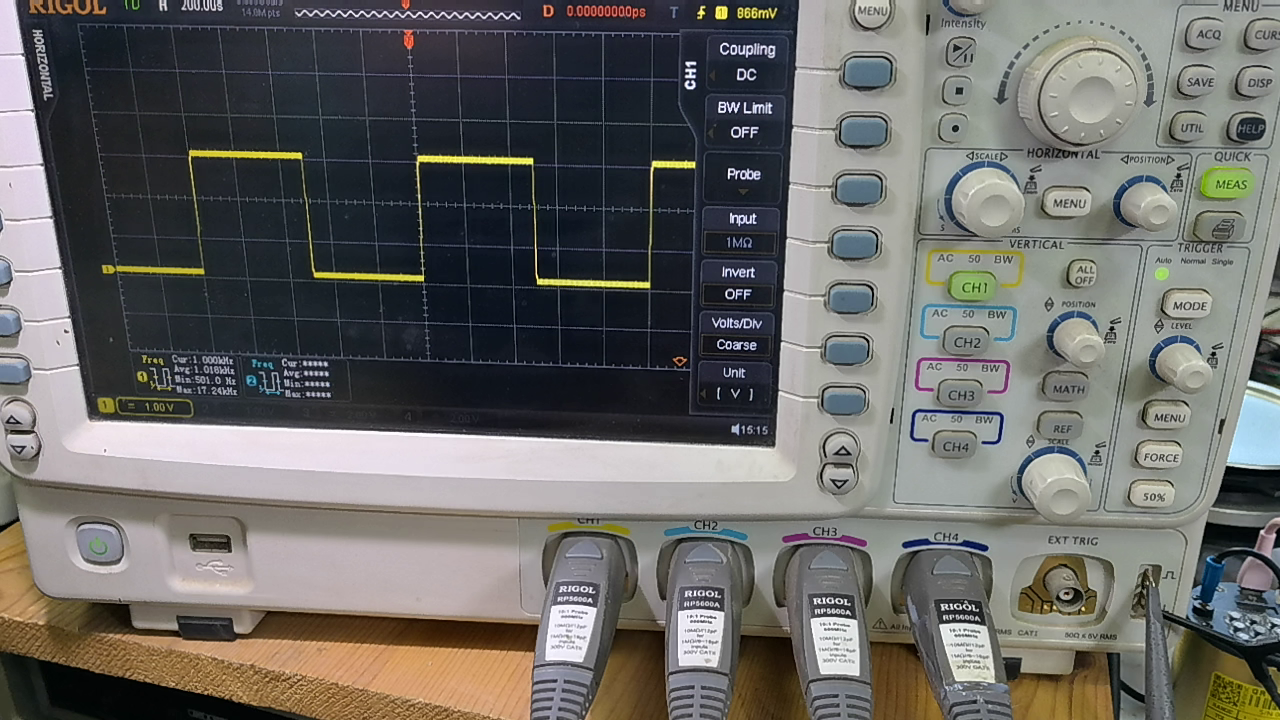

  下面观察一下输出的10MHz参考信号。 信号为50% 占空比的方波信号，  幅度为正负1V左右。

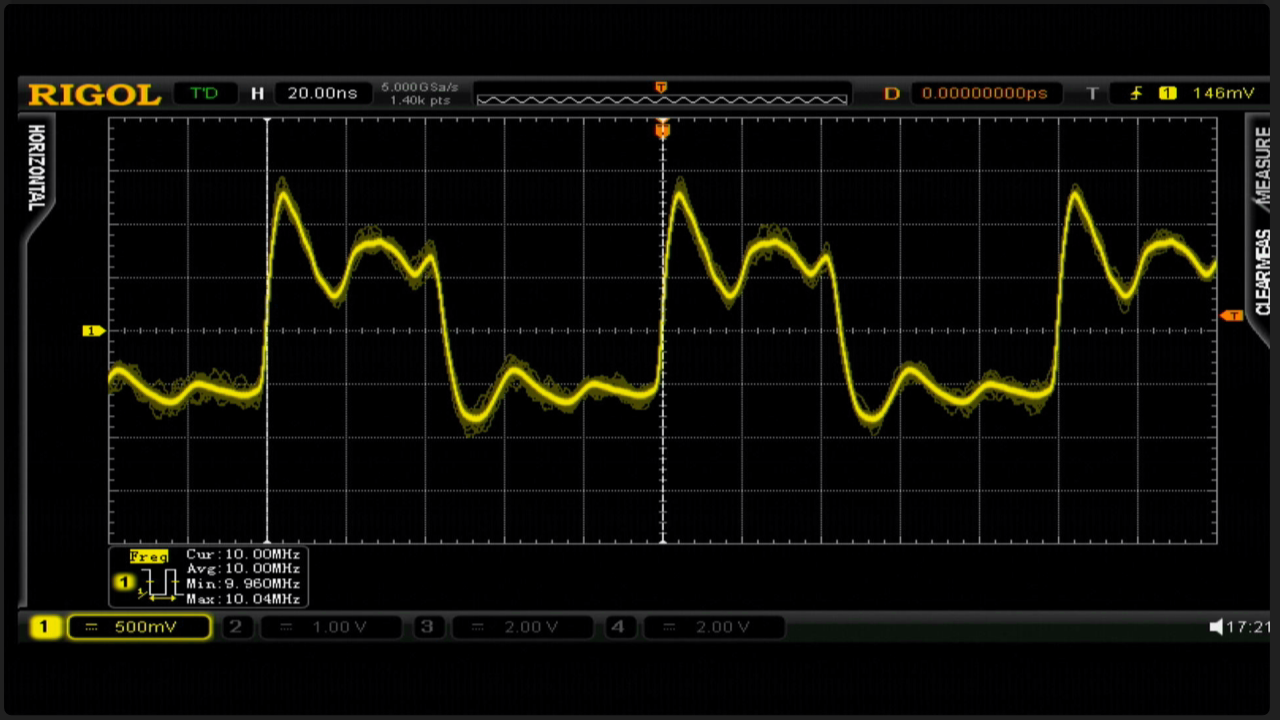

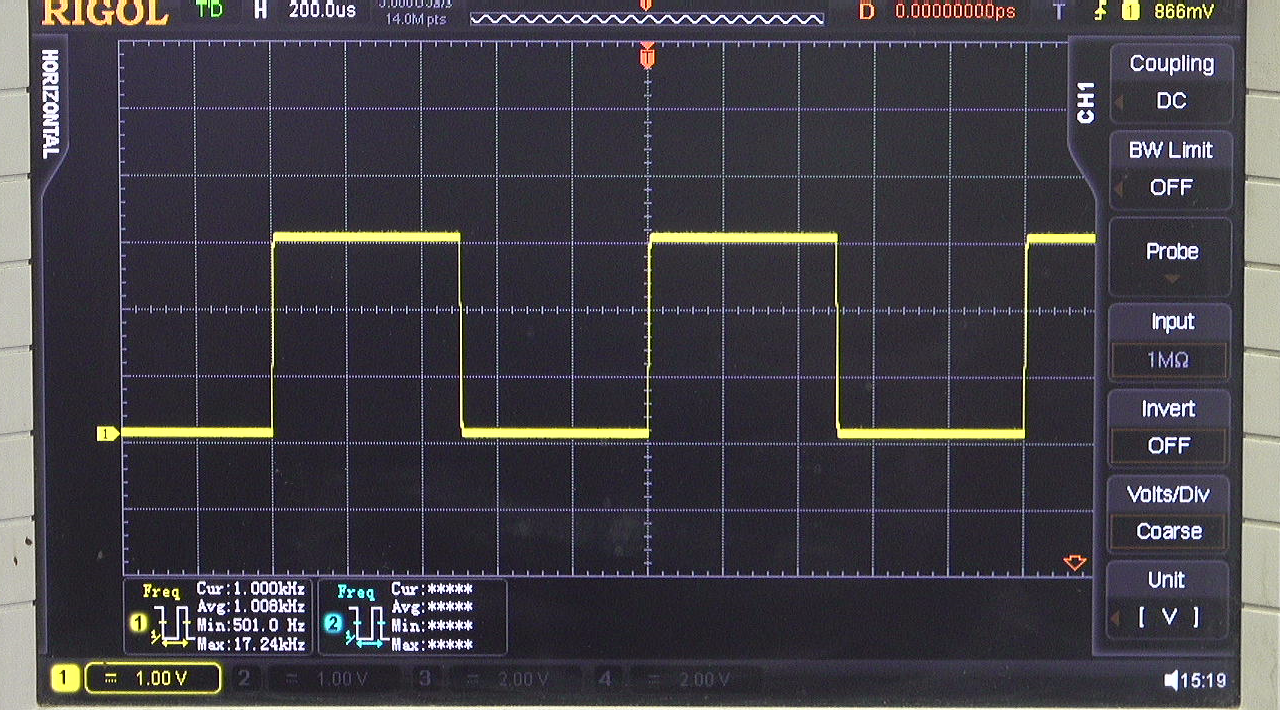

▲ 图1.3.1 10MHz 信号波形

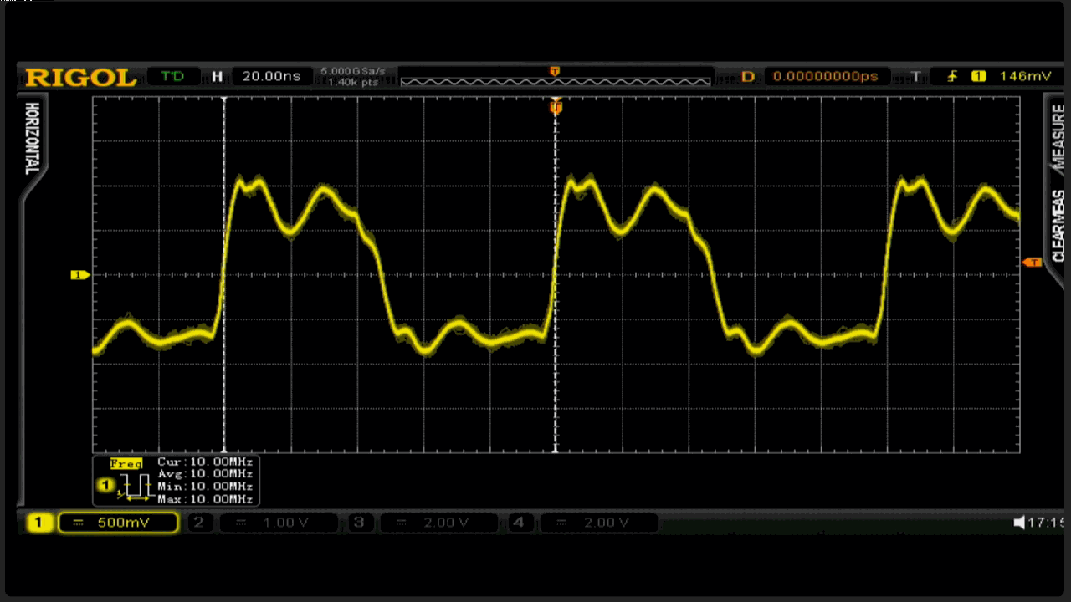

  仍然使用电阻箱产生50欧姆负载。  对应的波形略微降低了些。  这说明信号源的内阻好像比50欧姆小。



※ 总  结 ※

---

  本文对于RIGOL DS6104 示波器后面输出的触发信号和10MHz信号进行了初步测量，  触发信号内阻为50欧姆左右， 10MHz信号源的内阻更小。  这些信号可以用于未来的电子实验中。

---
