18650锂电池放电曲线

文章探讨了一块18650锂电池在放电过程中的特性,包括初期线性下降的电压趋势,以及电压在2.7V以下快速下降的现象,暗示电量指示可能主要依赖于端口电压。同时,对比了两个不同阶段的放电数据,揭示了电池剩余电量的估计可能不准确。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

18650锂电池放电



01 8650锂电池放电曲线

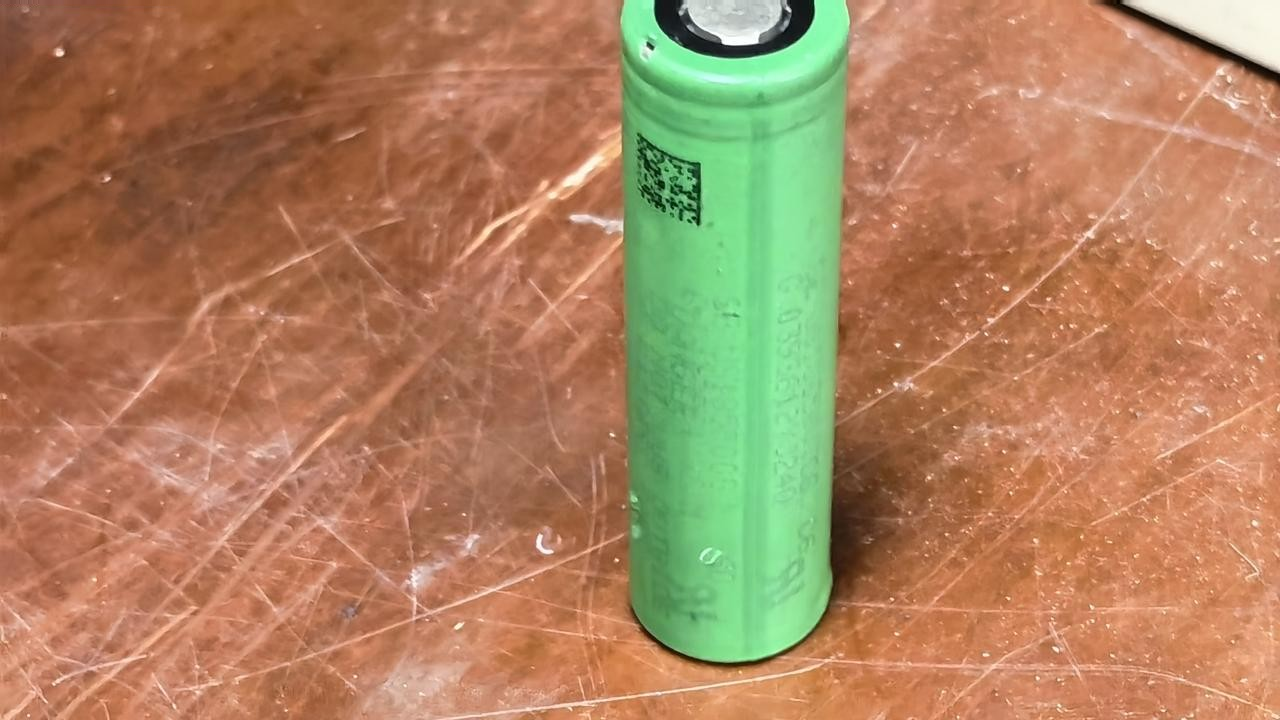

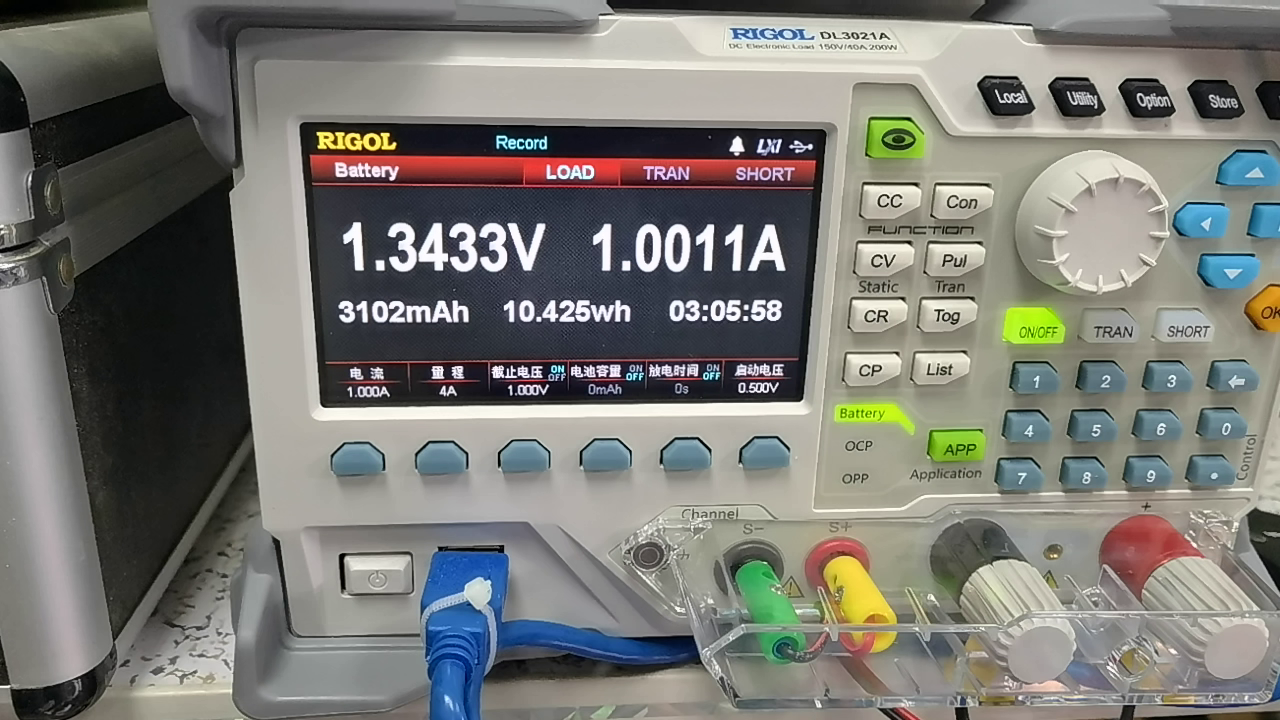

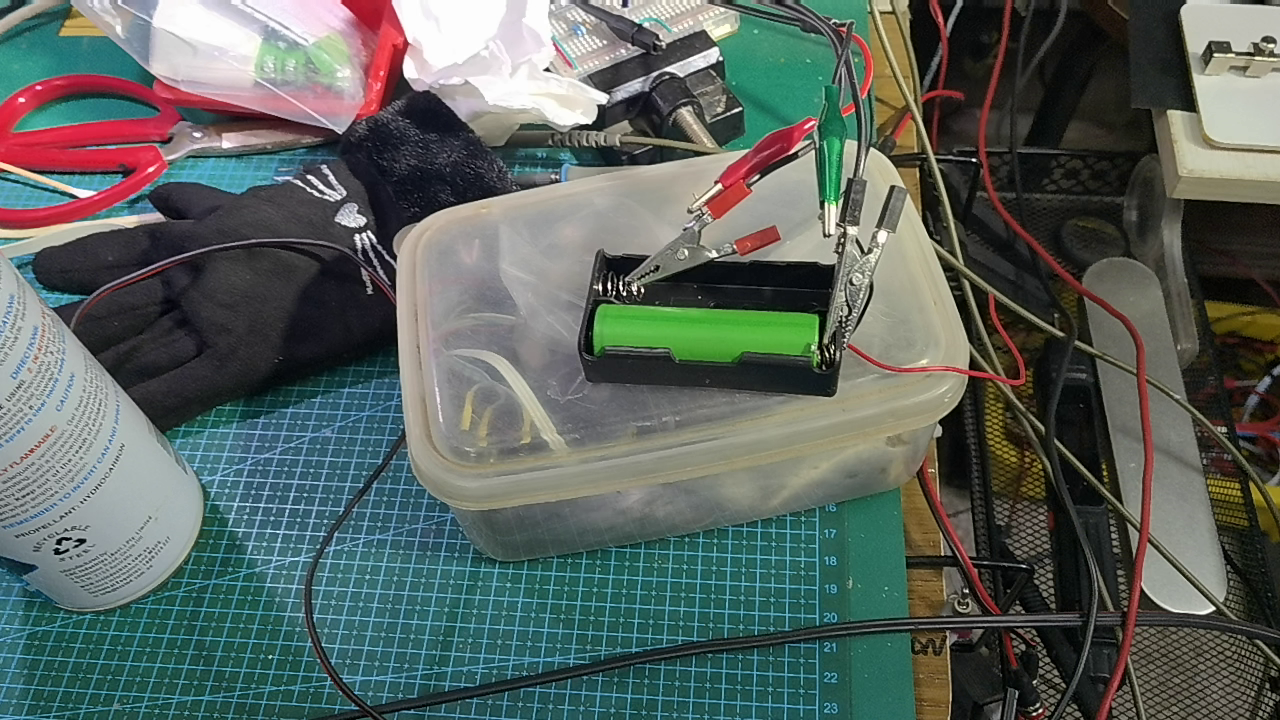

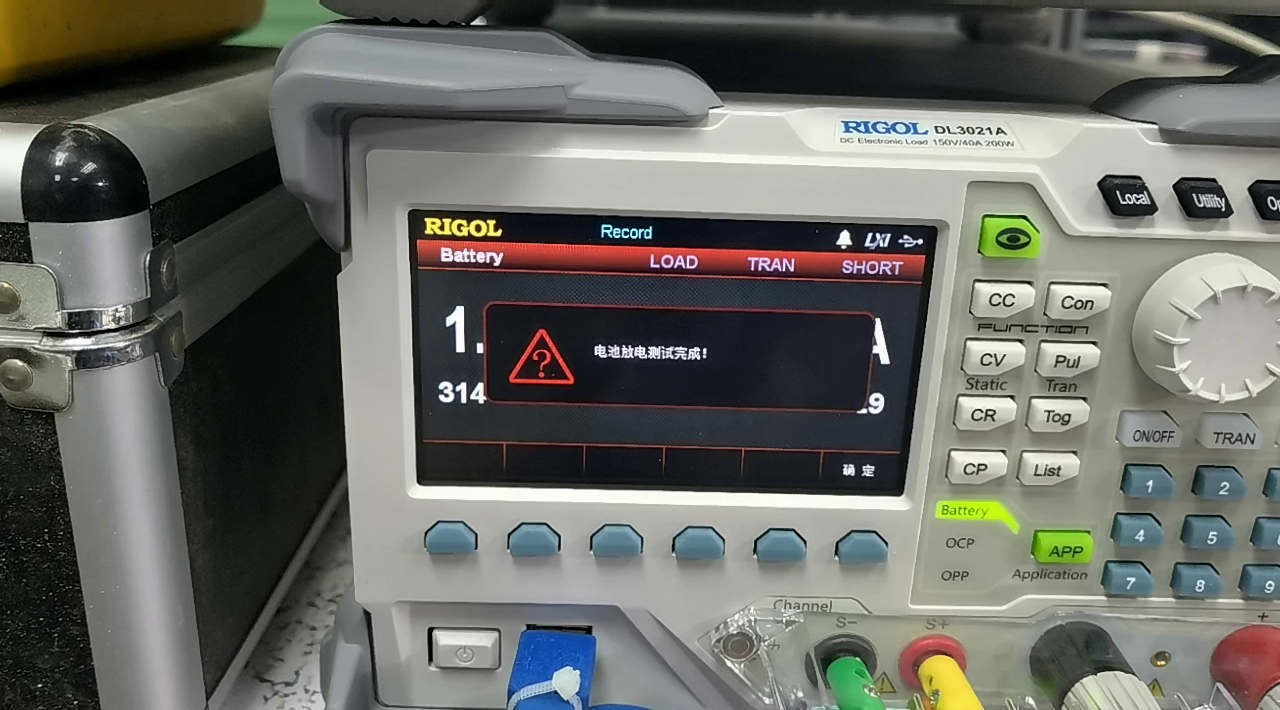

  是一个18650的锂电池在放电测试,  现在已经放电 3100多mAH了。 使用 1A放电, 这个锂电池的容量还是非常大的。  这个电池也防止了很久了。  它的容量应该比起最初的容量降低了很多。 现在观察它最后放电的过程。  放电结束之后, 查看一下它的放电曲线记录。

GM1702557343_1280_720.MPG|_-6

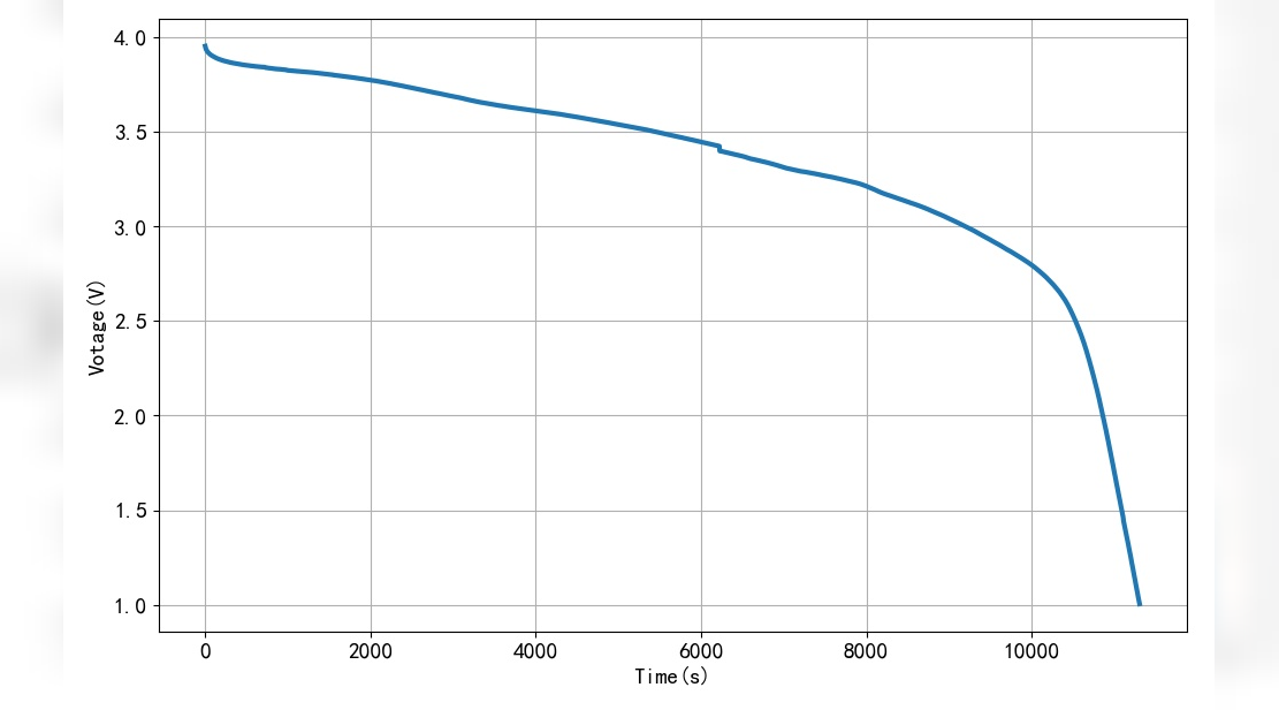

  这是从电子负载放电记录文件读取的放电曲线。  很有趣的是, 在2.7V 之前, 随着放电时间增加, 电池的电压基本上线性下降。  这是否意味着平时我们的一些锂电池工具中, 用于电量指示的功能,  基本上都是根据电池的端口电压来显示的。
GM1702557669_1280_720.MPG|_-4

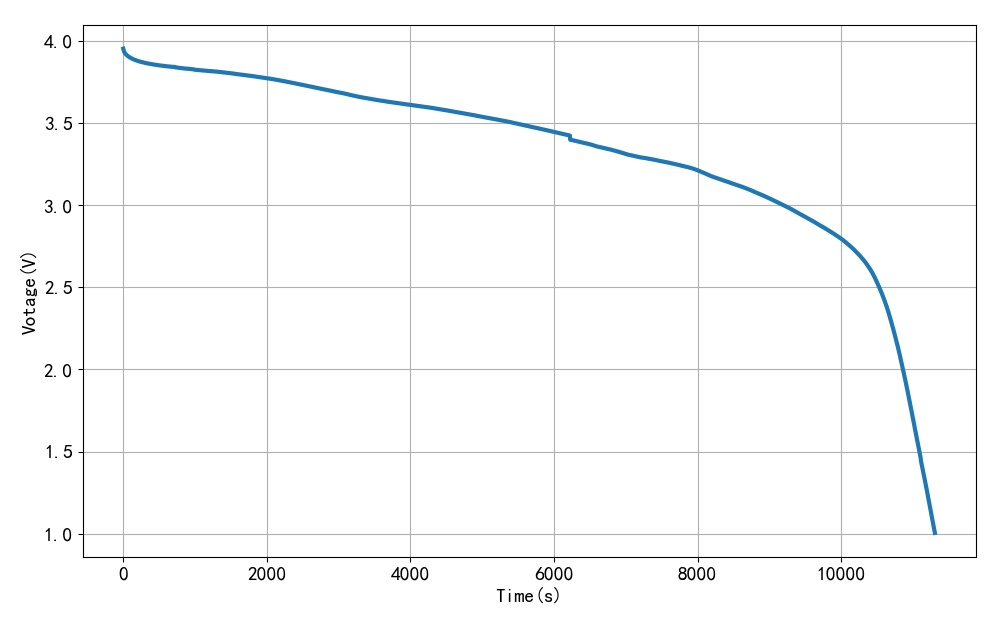

▲ 图1.1 放电曲线

▲ 图1.1 放电曲线

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2023-12-14
#
# Note:
#============================================================

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2023-12-06
#
# Note:
#============================================================

from headm import *
import openpyxl


datafile = r'D:\Temp\DL_RecordData0.csv'

count = 0

tdim = []
vdim = []
with open(datafile, 'rb') as f:
    for l in f.readlines():
        l = l.strip(b'\x00')
        l = l.decode('utf-8')
        ll = ''.join([s for s in l if s != '\x00']).split(',')

        if len(ll) >= 8:
            if not ll[0].replace('.', '').isdigit(): continue
            if float(ll[0]) > 0:
                v = float(ll[1])
                ts = ll[-2].split(':')
                t = int(ts[0])*3600 + int(ts[1])*60 + int(ts[2])
                vdim.append(v)
                tdim.append(t)


        count += 1
#        if count >= 40: break


#printf(tdim, vdim)
printf("%d"%count)
printf("\a")

plt.plot(tdim, vdim, lw=3)

plt.xlabel("Time(s)")
plt.ylabel("Votage(V)")
plt.grid(True)
plt.tight_layout()
plt.show()

#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

一、补充实验

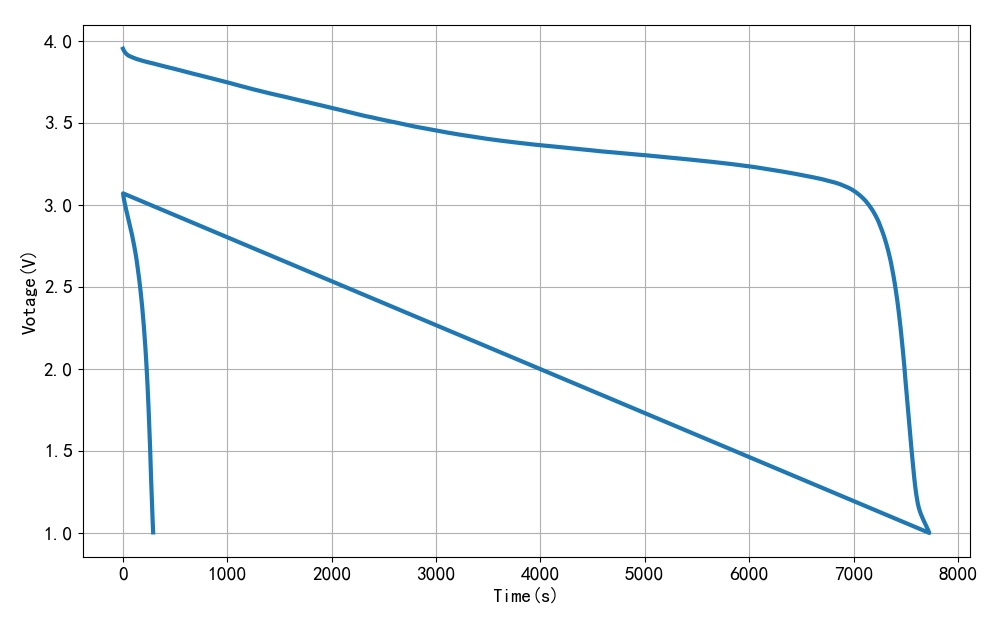

  下面是对另外一个离店吃进行放电的情况。 可以看到当电压小于 3V之后, 电压下降速度非常快速。 并且当停止放电之后, 电压重新反升到3V以上。 再次放电电压依然飞快的下降。 这说明这种上升的电压仅仅是浮动的电压。 并没有多少电量在电池中了。

▲ 图1.2 另外一个锂电池放电数据

▲ 图1.2 另外一个锂电池放电数据
