JTG-ZW-G1点型紫外火焰探测器

火焰探测器内部的高压

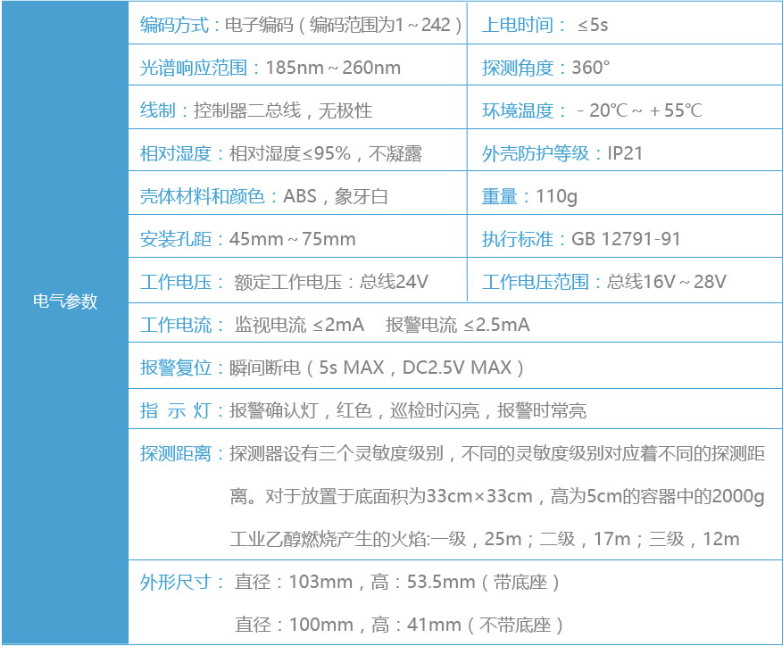

▲ 图1 JTG-ZW-G1 基本参数

  JTG-ZW-G1 网络信息
  JTG-ZW-G1点型紫外火焰探测安装使用说明书

•

01 火焰探测器

---

一、前言

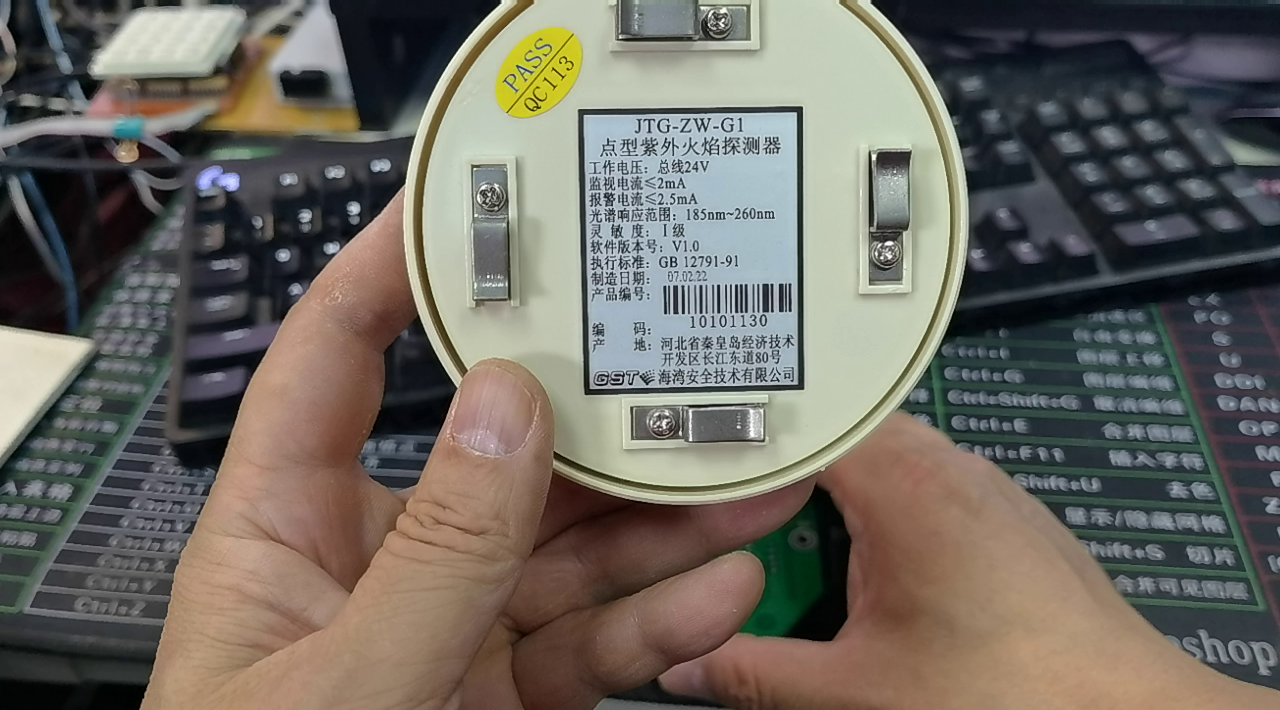

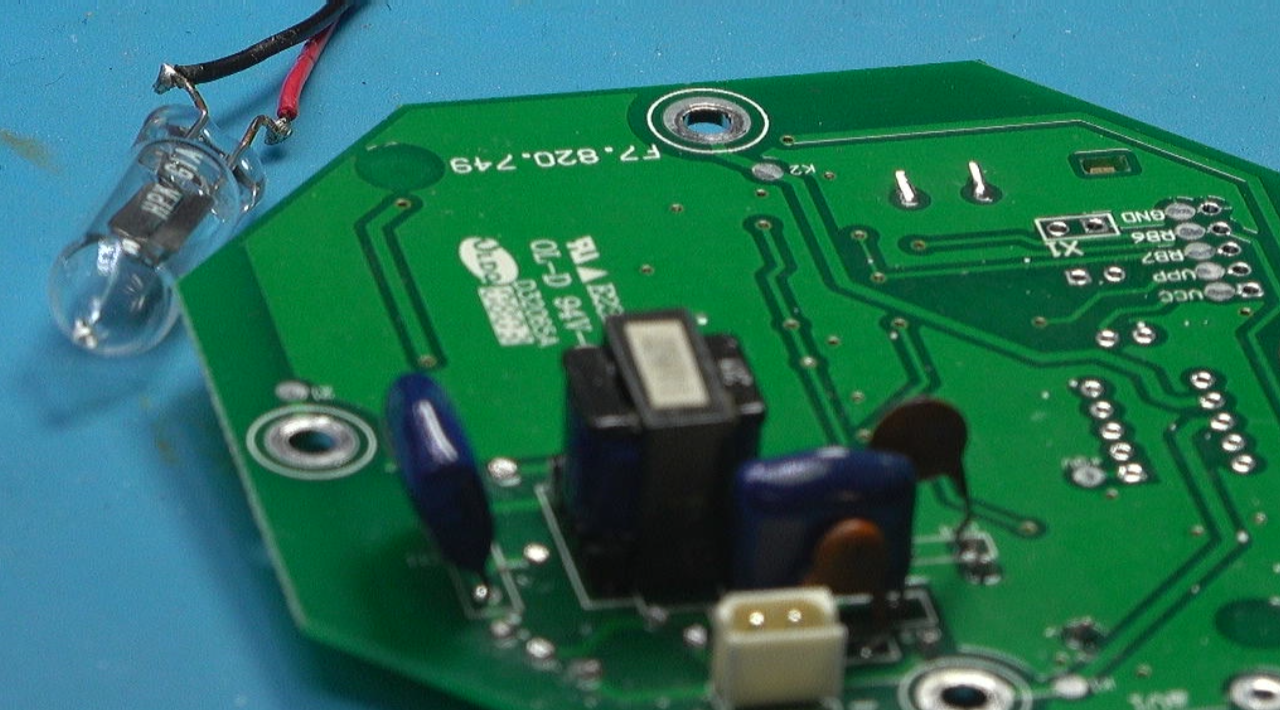

  昨晚， 对于这款紫外火焰探测器中的紫外光电管进行了初步测试。  这是一个点型紫外火焰探测器。 型号为 JTG-ZW-G1.  这是从另外一个同型号火焰探测器中拆卸下来的内部电路板。 下面对其进行功能测试。

二、测试结果

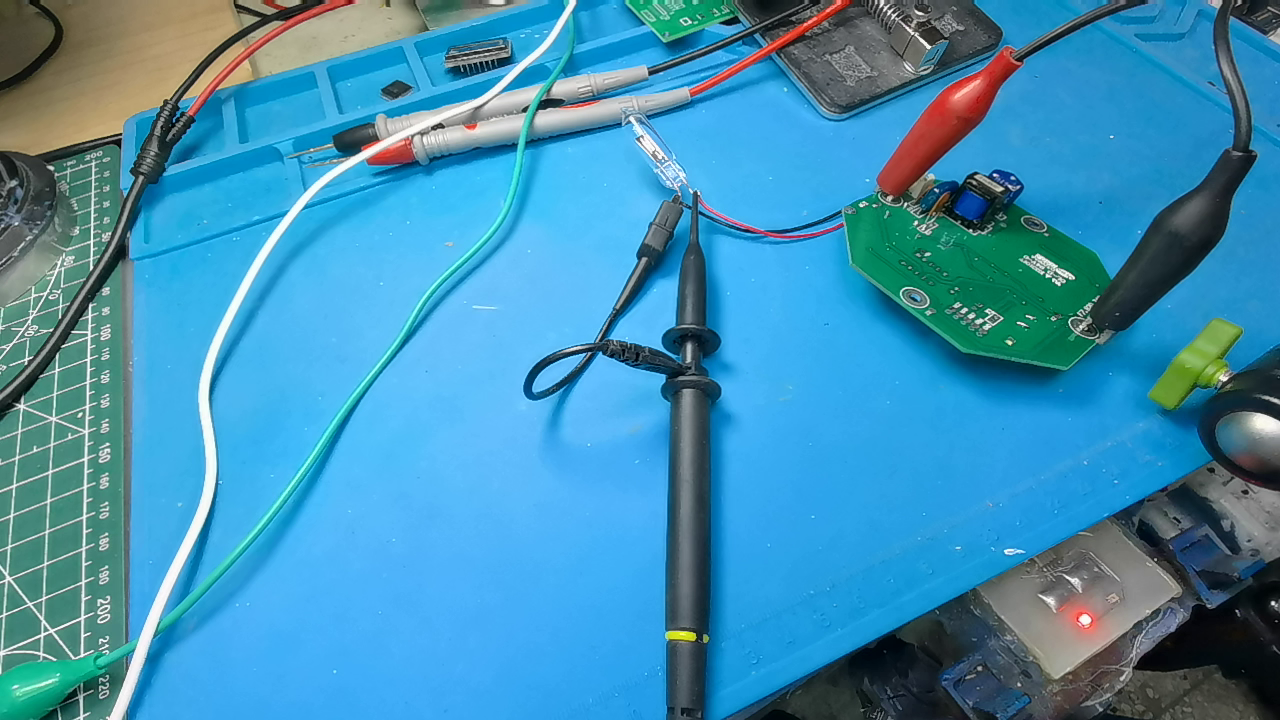

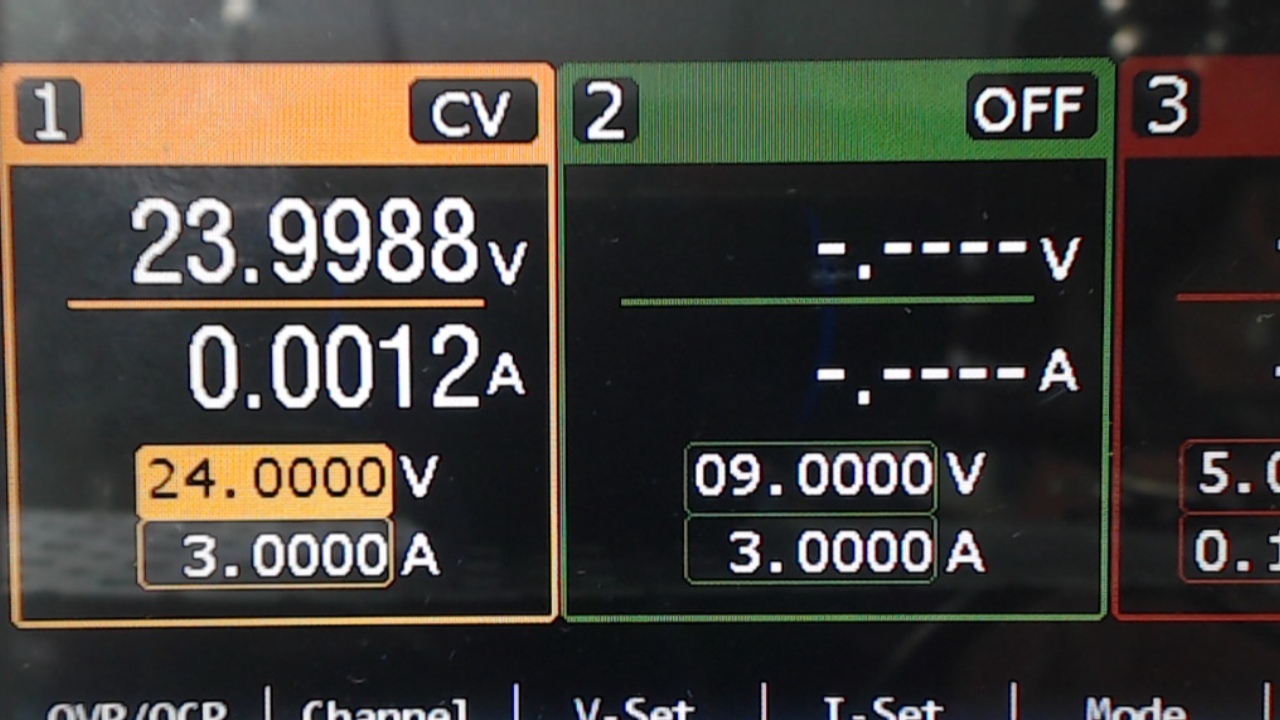

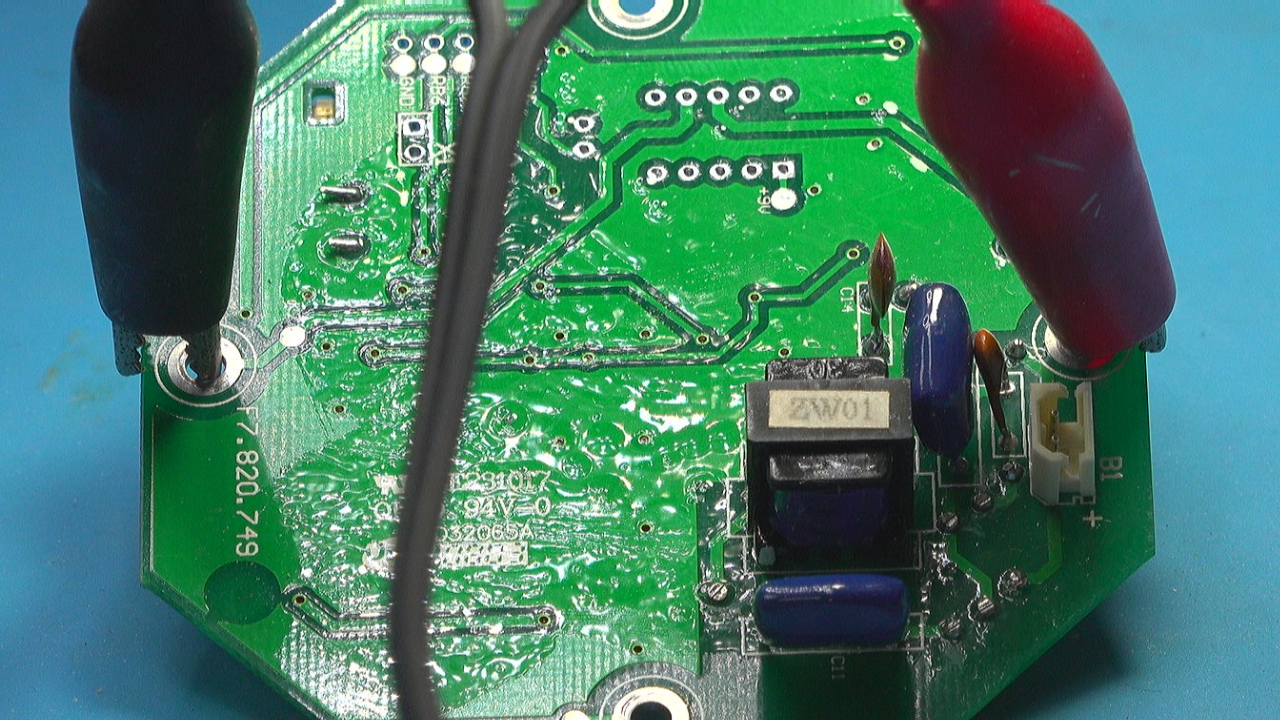

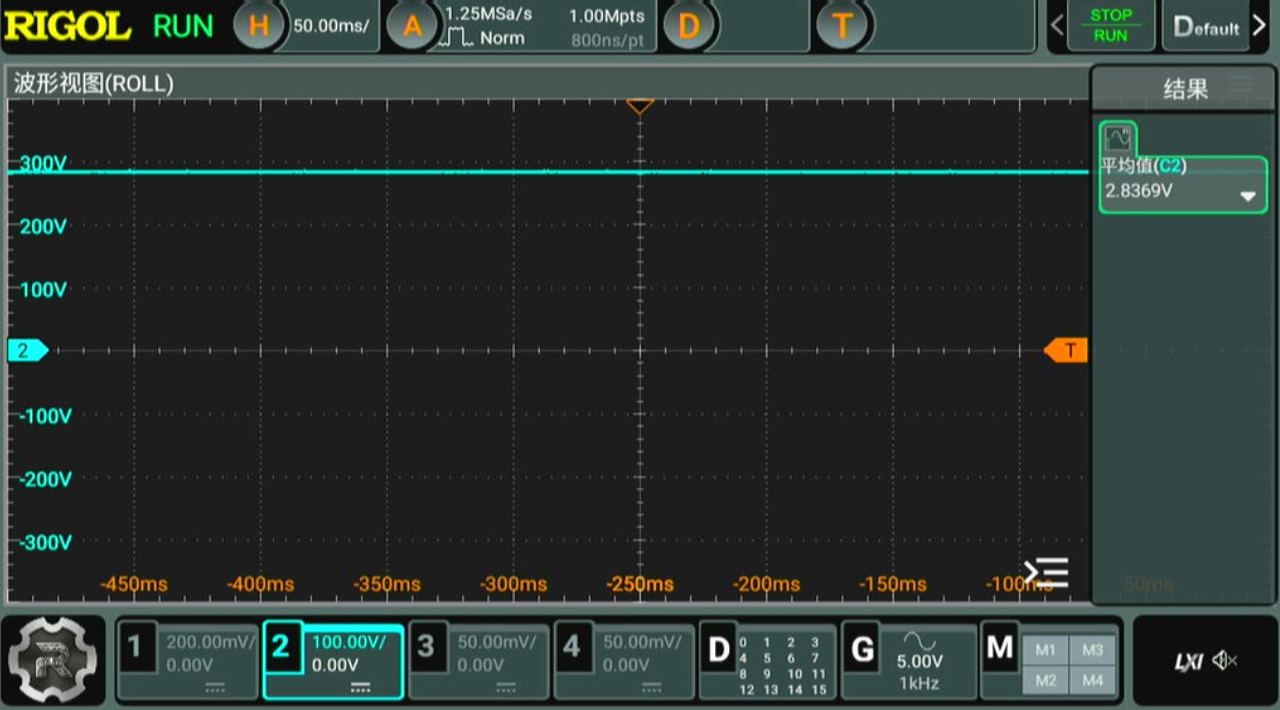

  根据火焰探测器的使用手册， 可以知道连接方法。 只要在底座四个接线端子任意对角线介入工作电源即可。  这种设计大大简化了现场安装的难度。 从电路板上来看， 实际上这四个对外引线端子是分成两组， 所以连接任意对角线是等效的。  使用直流电源给电路板施加电压。 现在先不连接紫外光电管。  通电之后， 测试一个他的静态工作电流。 施加的工作电源为 24V， 静态工作电流为1.2mA。  实际上， 在启动过程中， 电流是变化的。 开始的时候比较大， 几秒钟之后变稳定在1.2mA。 将紫外光电管接入电路板， 连接万用表测量它两端电压。 可能是因为万用表输入阻抗小于10M欧姆， 每次接入之后， 电压都比较低。 而且电路板开始报警。  后来使用一个 100:1 的高压示波器探头， 它的输入阻抗为 100M欧姆， 此时便可以在示波器上看到紫外线光电管两端的电压。  这个电压大约为 284V。 比昨天测试的 450V要低的很多。 也许是因为示波器测量引起电压下降的问题。

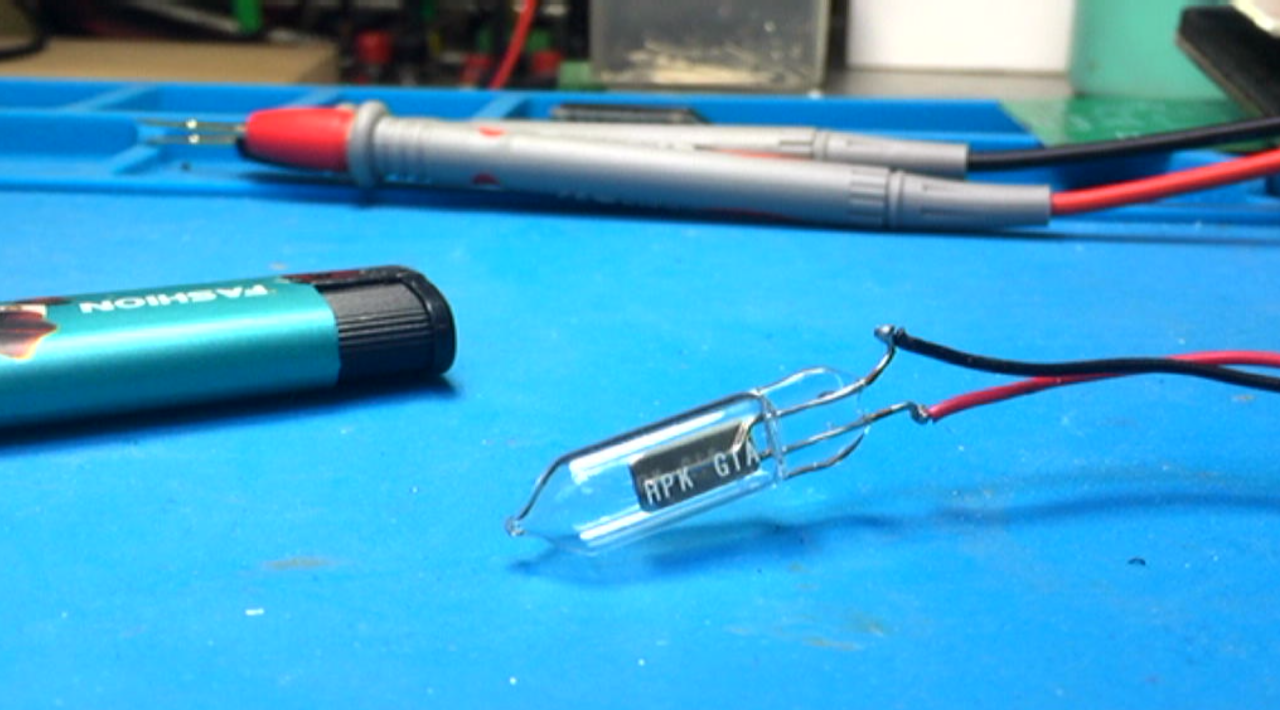

  下面测试一下火焰探测器对打火机的响应。 可是在紫外线光电管前点燃打火机， 探测器并没有响应。 也许是在测量的过程中影响了探测模块的性能， 比如它的高压并没有达到400多伏。

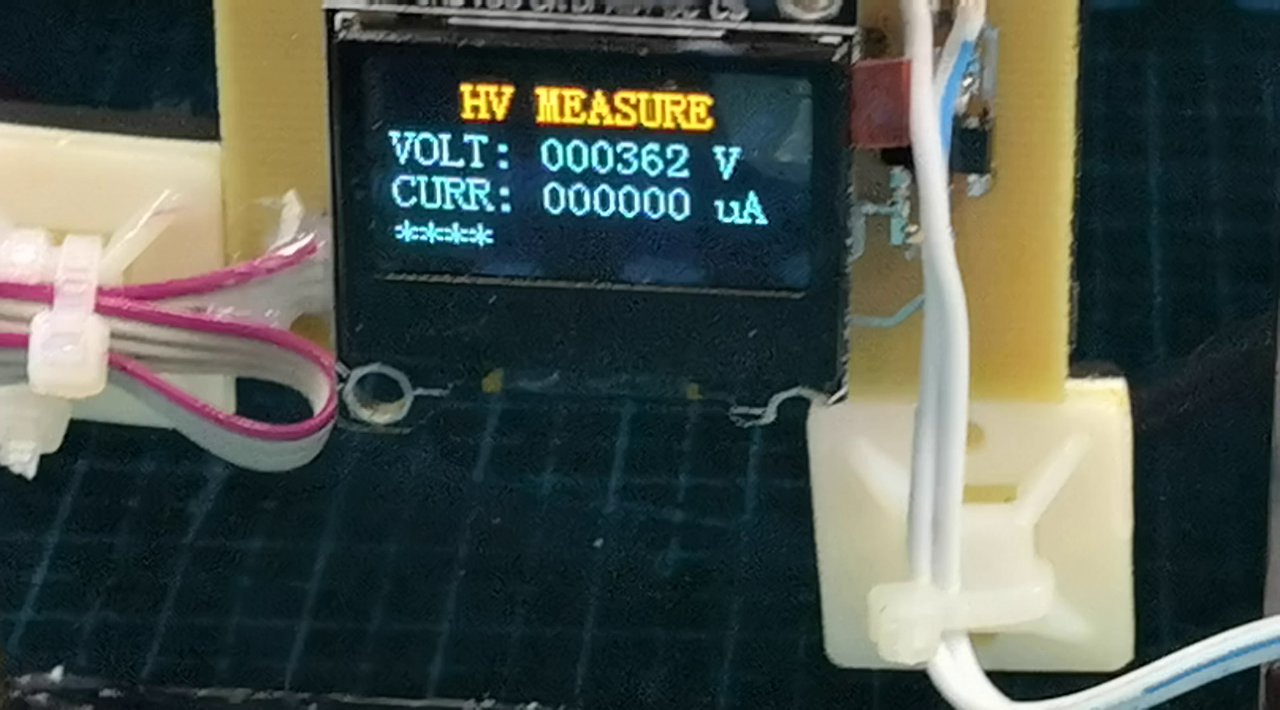

  下面再次使用高压电源测试紫外线光电管的特性。  可以看到当电压超过300多伏之后， 光电管能够产生放电。  如果只有200多伏， 光电管是不会产生放电的。  电压越高， 放电的灵敏度越大。  经过测试， 可以看到是否产生放电的高压阈值在 360V左右。  所以刚才测量火焰检测器的高压只有 280V， 所以它无法对打火机火焰产生响应。



※ 总  结 ※

---

  本文记录了对一款点型紫外火焰探测器内部光电管电压的测量。  利用一个100:1高压示波器探头能够测量到紫外线光电管上的电压为 280左右，  验证了火焰探测器内部产生高压的机制。 在24V工作电压下， 工作电流之后 1.2mA。  但是， 在这个高压旋， 普通的打火机火焰是无法触发火焰探测器报警的。  这也许只有到了实际火场， 它才能够被可靠的触发。

---
