01 恒流电路

---

一、前言

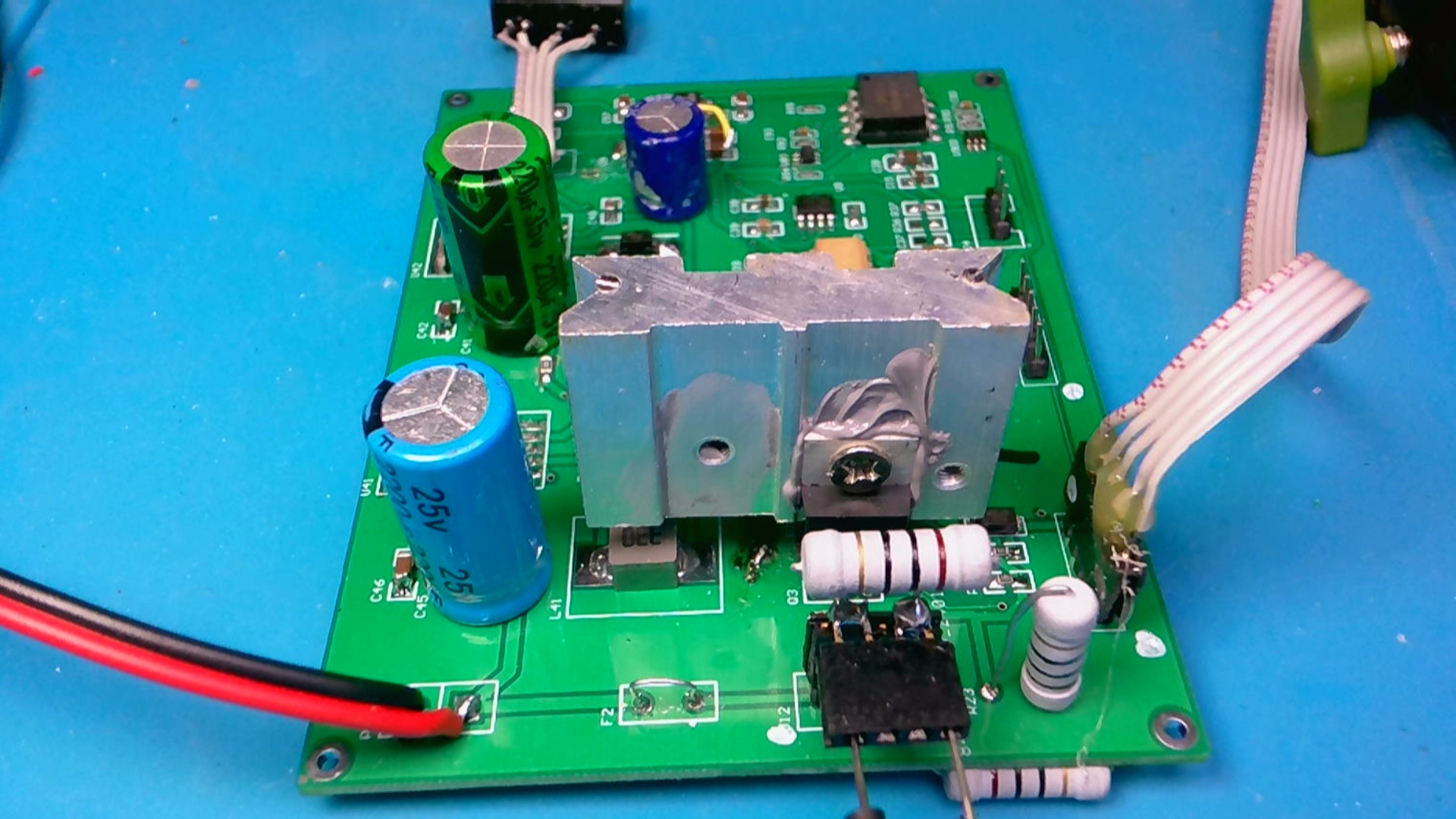

  这是一个恒流功率输出电路。  输出的电流通过 两个 10欧姆电阻并联的采样电阻转换成电压， 反馈到运放的负输入端。 控制电压由正输入端引入。  经过运放对误差的积分之后， 输出到 MOS 管的栅极。  MOS 管的漏极输出作为负载恒流输出。  工作电源为 24V。

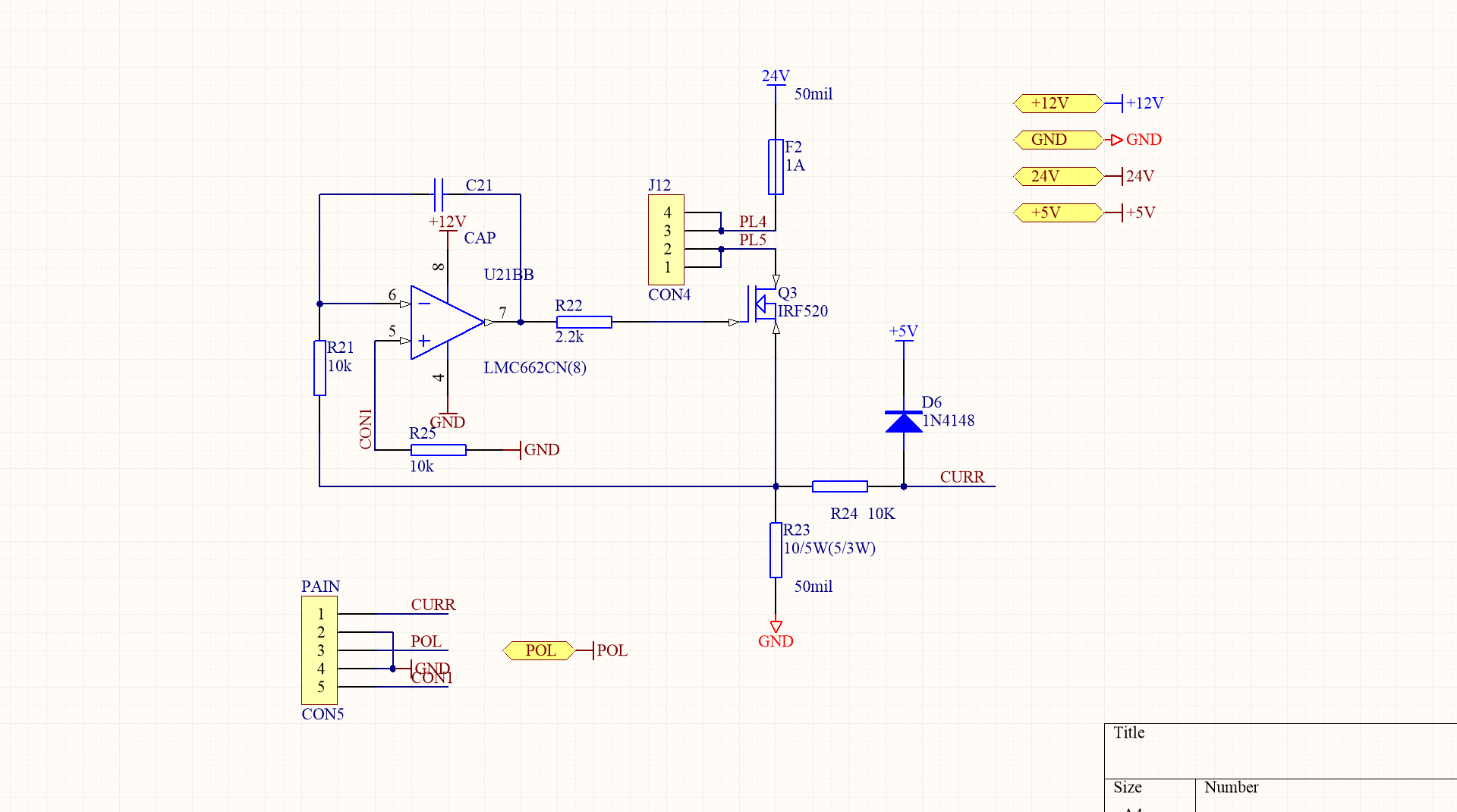

▲ 图1.1.1 恒流电路的原理图

二、负载电阻

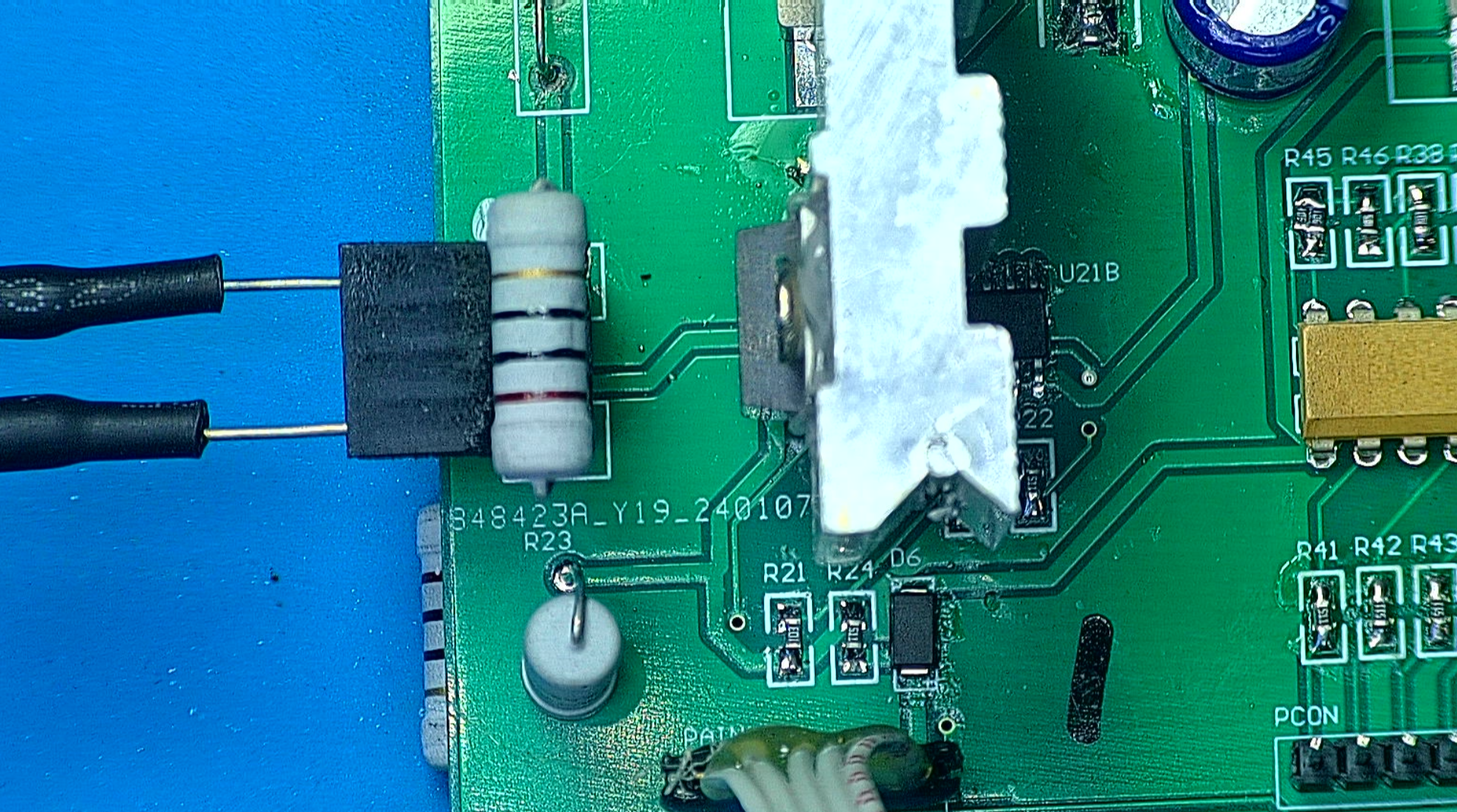

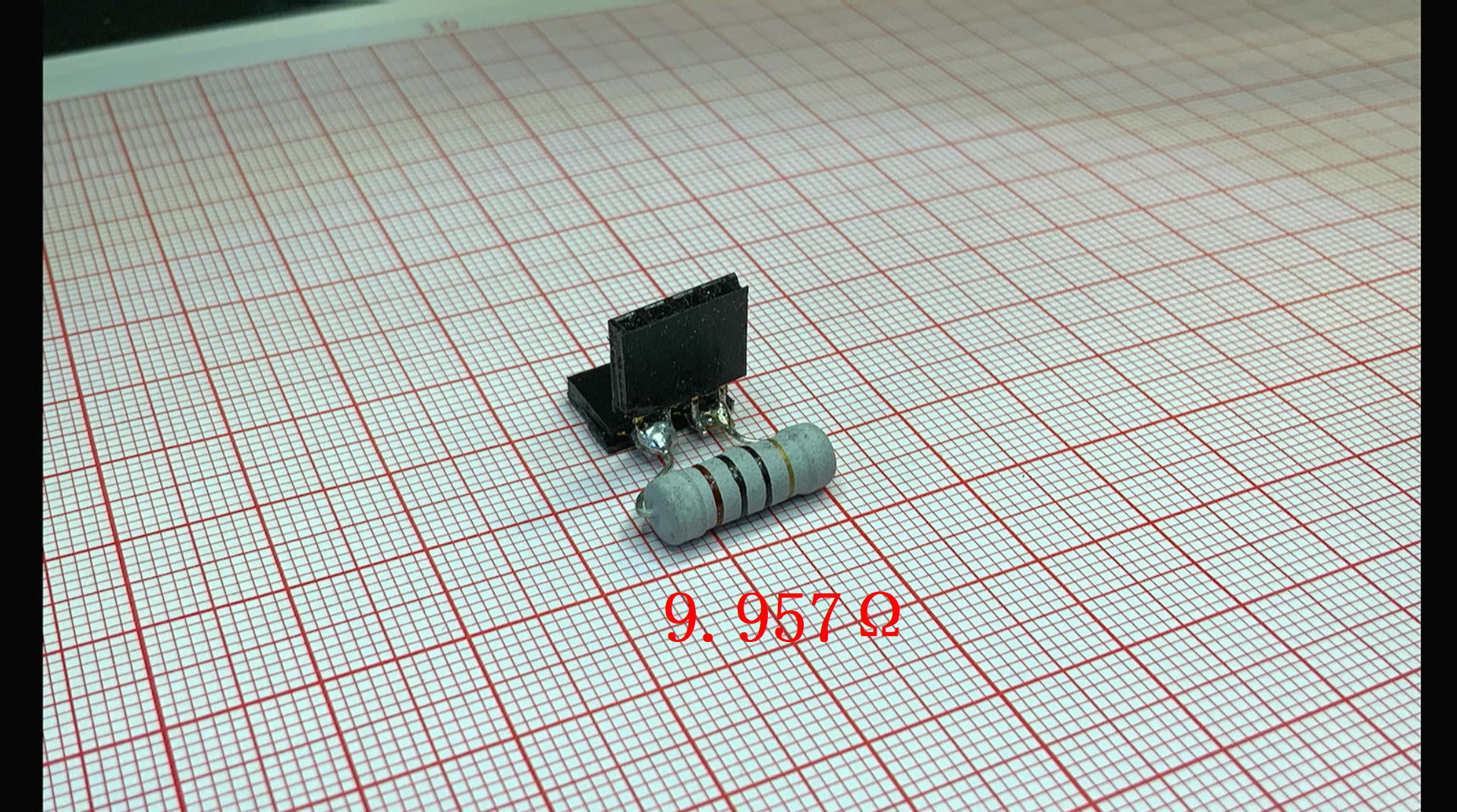

  为了测试输出电流， 制作了一个10欧姆的负载电阻。  电流从一端通过， 从另外一段流出。  从另外一个接口测量负载电阻上的电压。  利用LCR 表， 来测量负载电阻的阻值。 大小为 9.957欧姆。 这样，  便可以通过电压来计算出输出电流的大小。

电流采样电阻：

负载阻值：9.957Ω

采样阻值：5.019Ω

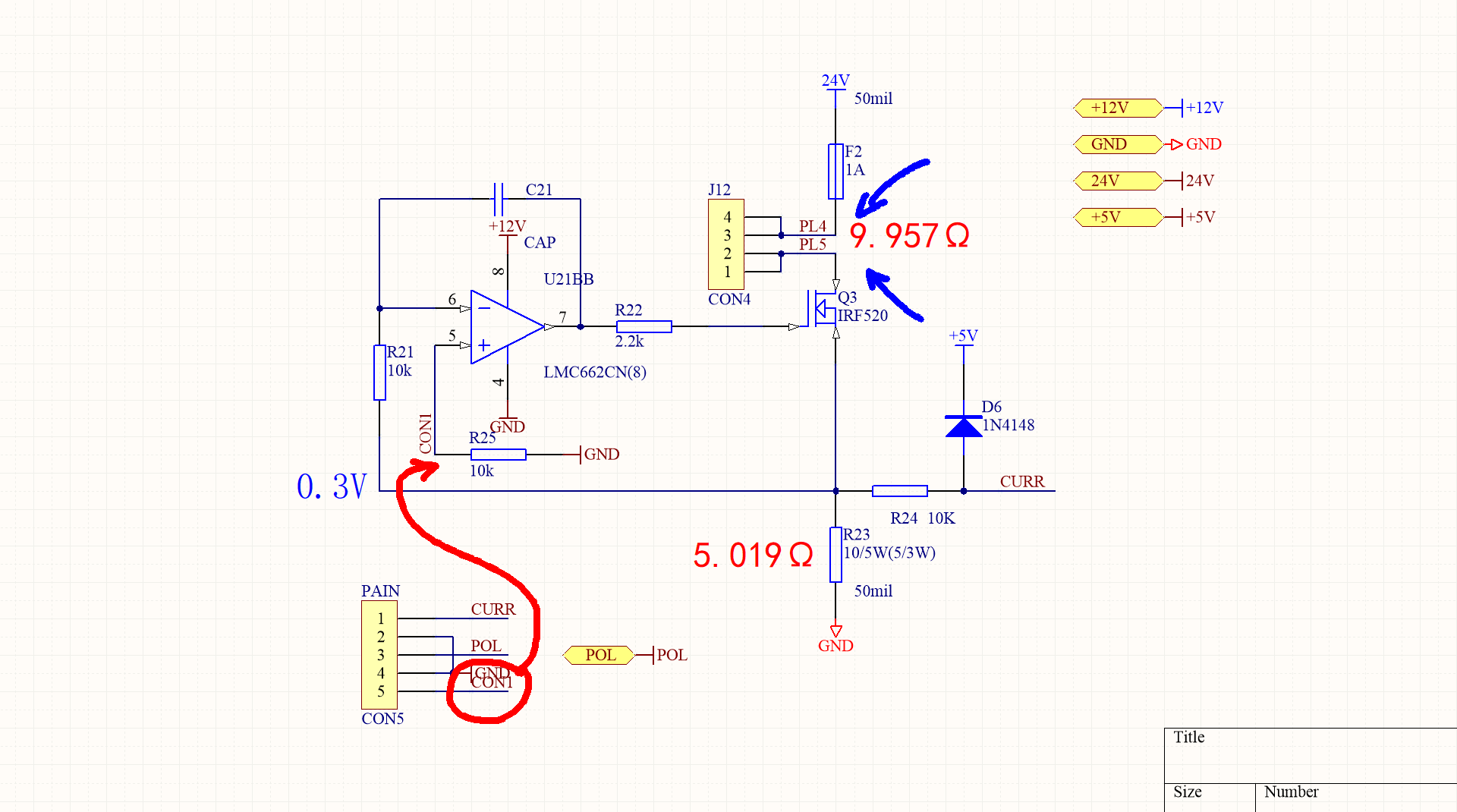

  电路中采样电阻的阻值， 经过测量为5.019欧姆， 它是由两个10欧姆电阻并联而成。  下面通过单片机给出控制电压信号， 给定电压为0.3V。  测量负载电阻上的电压。  负载电阻的阻值为10欧姆，  所以理论上， 它的电压值应该是给定电压的两倍。 使用万用表测量这个电压，  这个电压除以10欧姆便是恒流输出的大小。  实际测量电压为 0.583V。 这比给定电压0.3V的两倍略小， 具体原因不详。

三、单片机DAC与输出电流

  给定电压的是单片机ADuC845， 通过设定它的DAC输出， 控制恒流源的电流。 这是测量DAC从0到0xfff输出 分别对应负载电阻上的电压。 可以看到它们之间基本上呈现线性关系。  将 0 到 100 之间的设置与输出曲线重新测量， 可以看到在低端， DAC 输出 18 之内， 输出电流基本上维持在 0 左右。

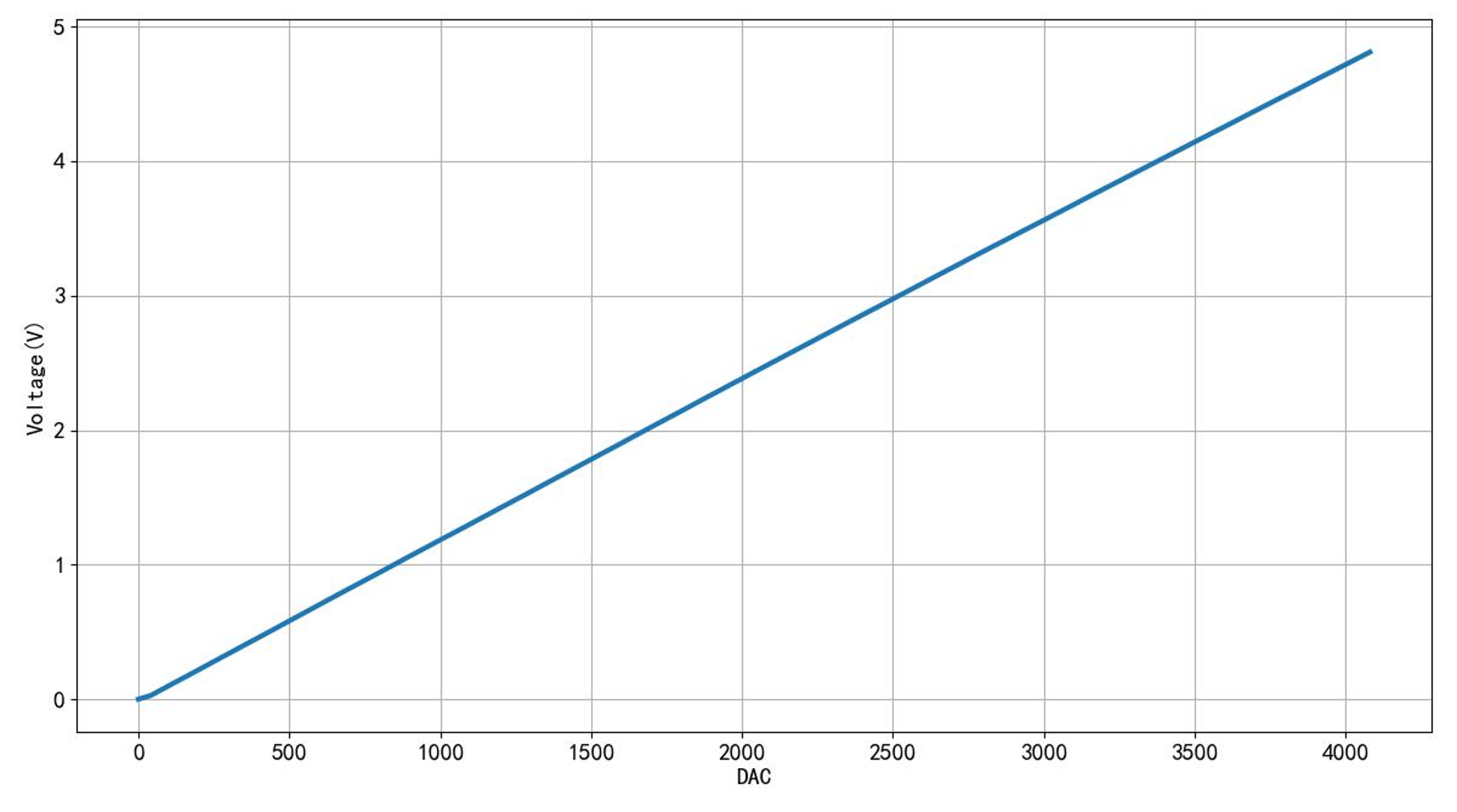

▲ 图1.2.1 DAC 设置与负载电阻上的电压

dacdim=[0.0000,40.0000,80.0000,120.0000,160.0000,200.0000,240.0000,280.0000,320.0000,360.0000,400.0000,440.0000,480.0000,520.0000,560.0000,600.0000,640.0000,680.0000,720.0000,760.0000,800.0000,840.0000,880.0000,920.0000,960.0000,1000.0000,1040.0000,1080.0000,1120.0000,1160.0000,1200.0000,1240.0000,1280.0000,1320.0000,1360.0000,1400.0000,1440.0000,1480.0000,1520.0000,1560.0000,1600.0000,1640.0000,1680.0000,1720.0000,1760.0000,1800.0000,1840.0000,1880.0000,1920.0000,1960.0000,2000.0000,2040.0000,2080.0000,2120.0000,2160.0000,2200.0000,2240.0000,2280.0000,2320.0000,2360.0000,2400.0000,2440.0000,2480.0000,2520.0000,2560.0000,2600.0000,2640.0000,2680.0000,2720.0000,2760.0000,2800.0000,2840.0000,2880.0000,2920.0000,2960.0000,3000.0000,3040.0000,3080.0000,3120.0000,3160.0000,3200.0000,3240.0000,3280.0000,3320.0000,3360.0000,3400.0000,3440.0000,3480.0000,3520.0000,3560.0000,3600.0000,3640.0000,3680.0000,3720.0000,3760.0000,3800.0000,3840.0000,3880.0000,3920.0000,3960.0000,4000.0000,4040.0000,4080.0000]
vdim=[0.0008,0.0271,0.0755,0.1241,0.1715,0.2197,0.2685,0.3168,0.3650,0.4134,0.4610,0.5095,0.5582,0.6068,0.6553,0.7037,0.7521,0.8003,0.8480,0.8959,0.9437,0.9920,1.0407,1.0887,1.1365,1.1846,1.2316,1.2791,1.3274,1.3752,1.4234,1.4715,1.5190,1.5673,1.6156,1.6636,1.7115,1.7594,1.8075,1.8553,1.9033,1.9524,2.0003,2.0486,2.0963,2.1439,2.1927,2.2409,2.2886,2.3364,2.3839,2.4320,2.4797,2.5271,2.5747,2.6218,2.6692,2.7169,2.7639,2.8113,2.8585,2.9054,2.9522,2.9996,3.0468,3.0940,3.1411,3.1886,3.2355,3.2826,3.3295,3.3762,3.4222,3.4690,3.5153,3.5613,3.6082,3.6545,3.7019,3.7483,3.7951,3.8411,3.8878,3.9343,3.9807,4.0269,4.0733,4.1195,4.1660,4.2121,4.2576,4.3043,4.3508,4.3967,4.4429,4.4887,4.5341,4.5809,4.6269,4.6725,4.7185,4.7644,4.8106]

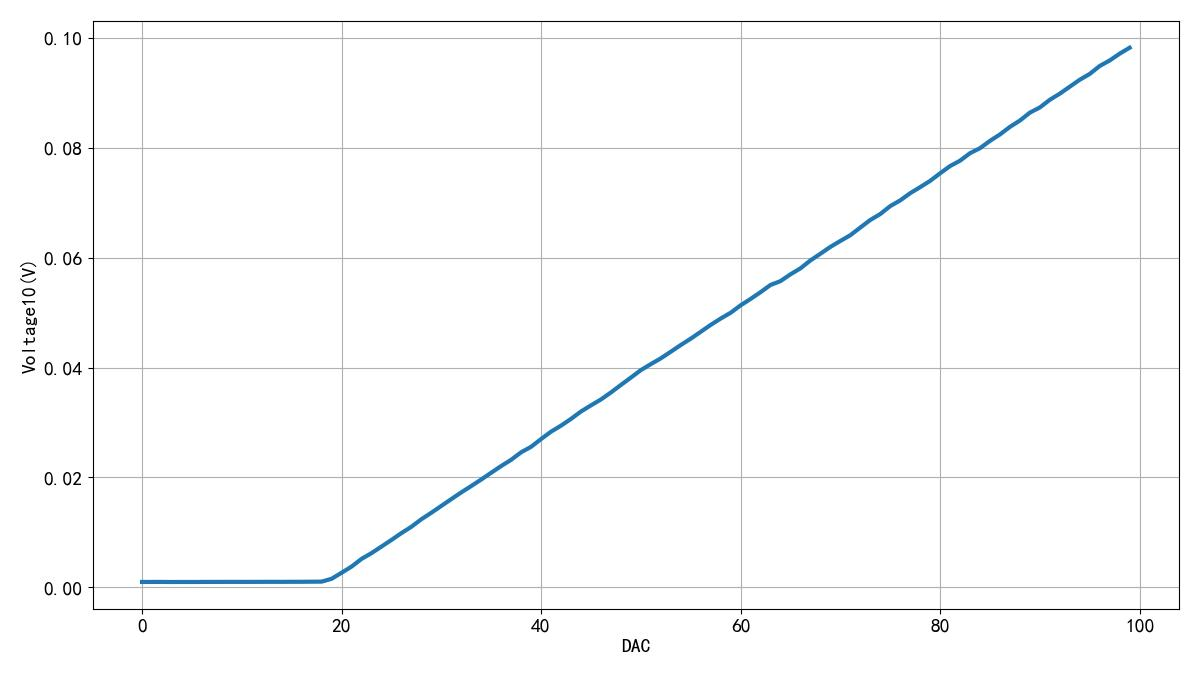

▲ 图1.2.2 DAC从0到100 对应的负载电流采样电阻（10欧姆）上的电压



※ 总  结 ※

---

  本文记录了对一款基于MOS的恒流电路的测试，  利用了10欧姆负载电阻测量了输出电流。  使用单片机ADuC845 DAC 给出控制信号，  设定值与电流值之间呈现线性关系。  只是在低端出现了一个死区。

▲ 图2.1 第二块电路板的电解电流曲线

▲ 图2.2 第二快电路板DAC输出与负载电流

---

● 相关图表链接:

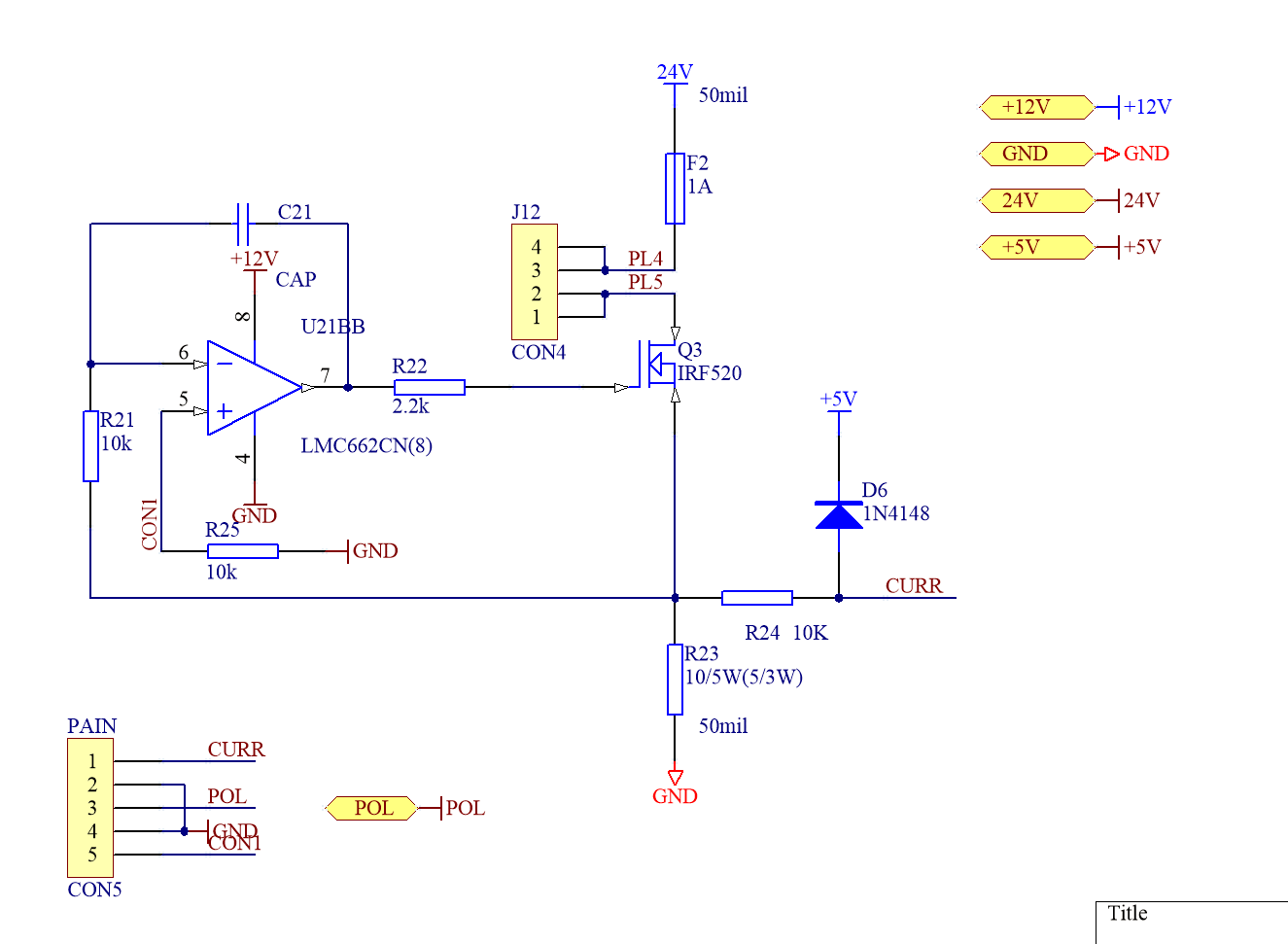

• 图1.1.1 恒流电路的原理图
