LTSpice对电流镜电路仿真



01 电流镜电路

---

一、前言

  今天下午， 对于电流镜电路进行了电路测试， 使用了两个BC547三极管搭建了测试电路。  测试了参考电流与输出电流关系， 他们之间的比值 在 450微安范围内为1 比上1.075。 也就是 电流镜两个三极管的基极电流相差了7%左右。 下面利用 LPspice 对于电流镜电路做同样的仿真测试， 看是否结果相同。

二、仿真结果

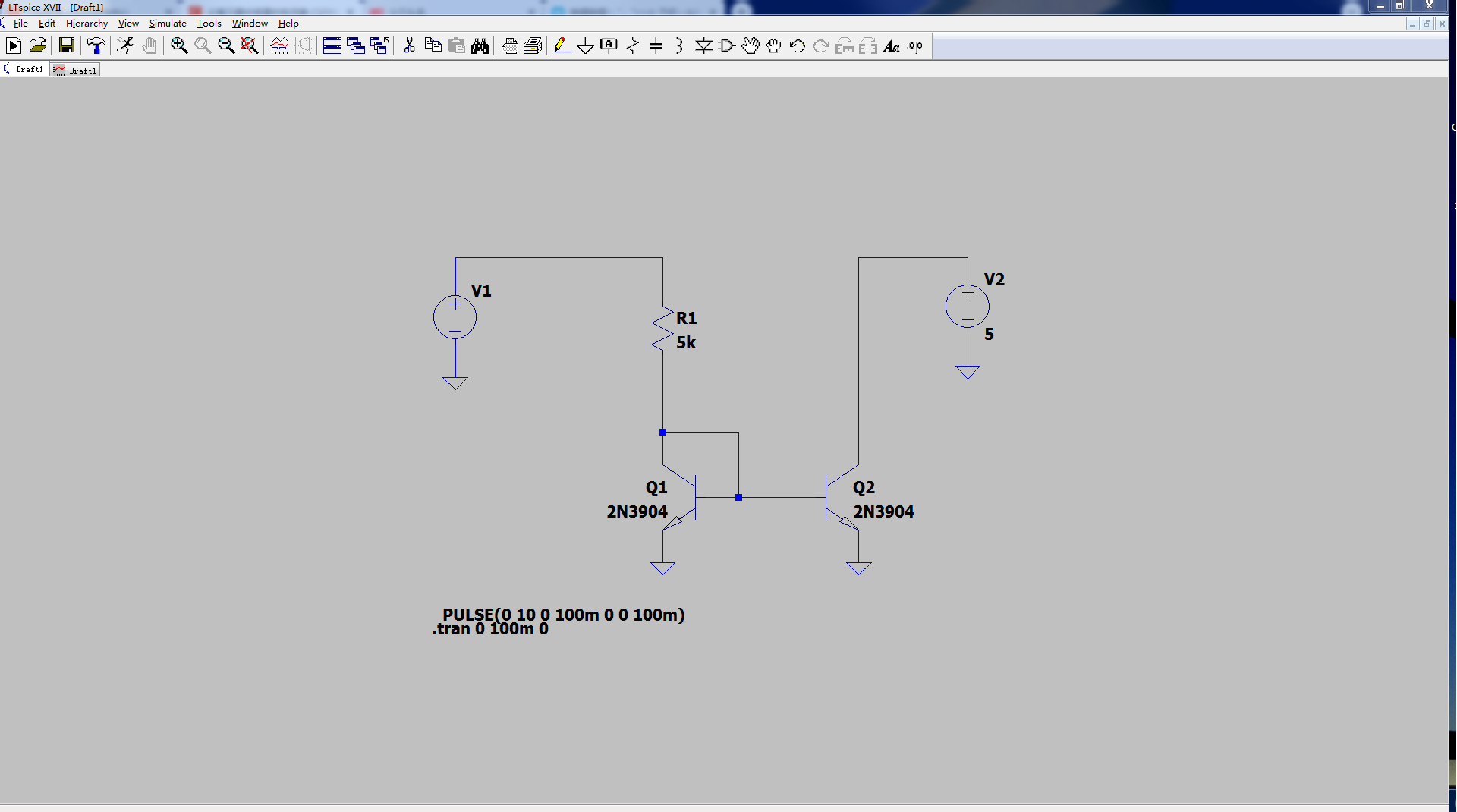

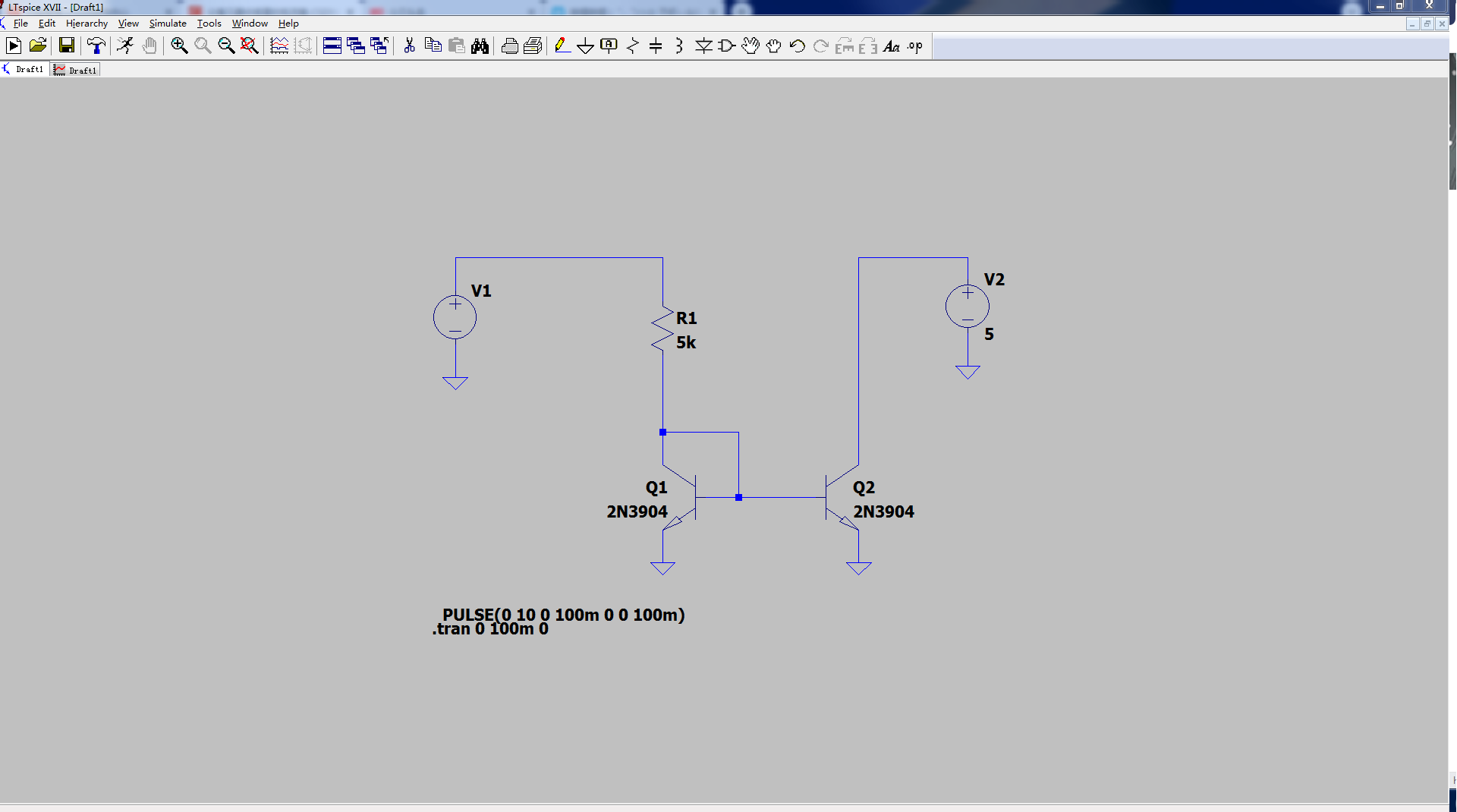

  在 LPspice 构建电流镜， 左边是参考电流，  右边是输出电流。  绘制它们变化曲线， 可以看到他们之间是有区别的。  输出电流比如输入单溜， 可以看到输出电流比输入电流打了3.6%。

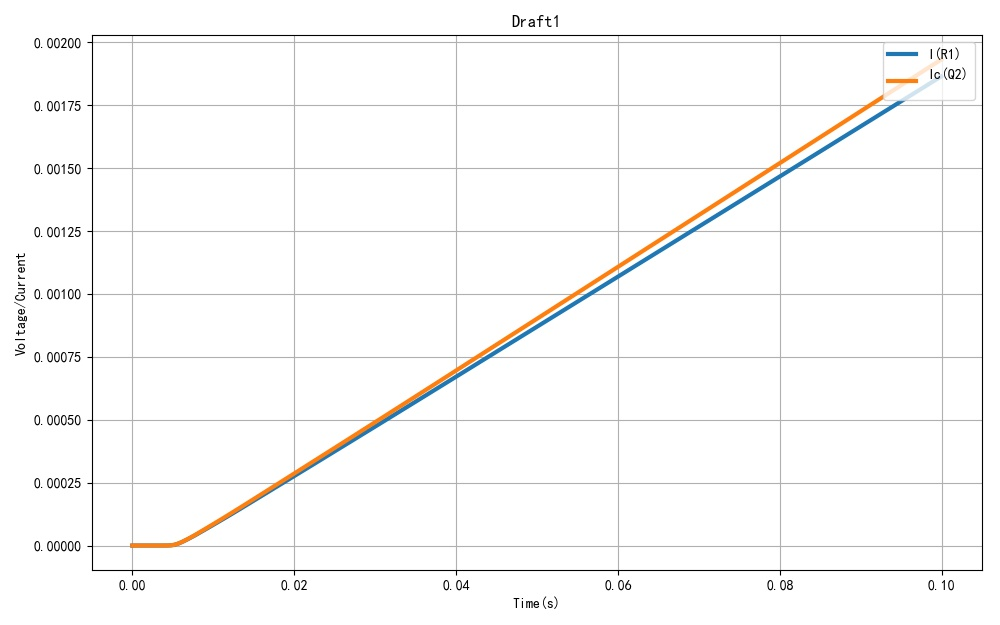

▲ 图1.2.1 参考电流与输出电流的

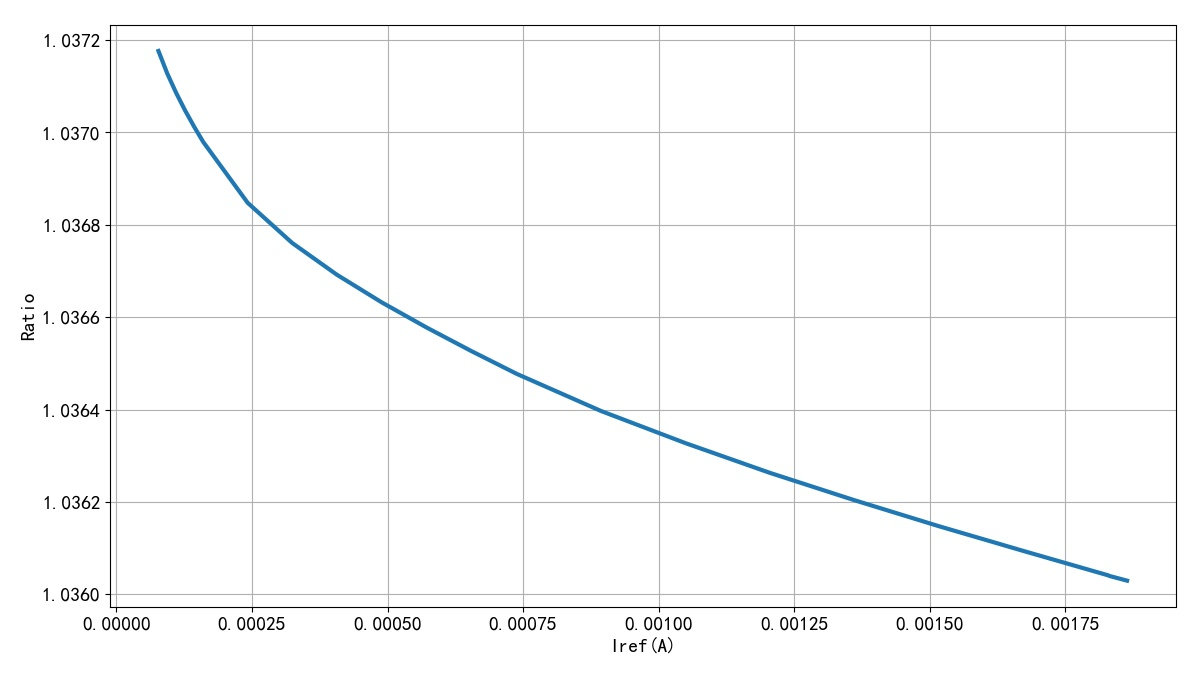

▲ 图1.2.2 输出与输入电流的比值

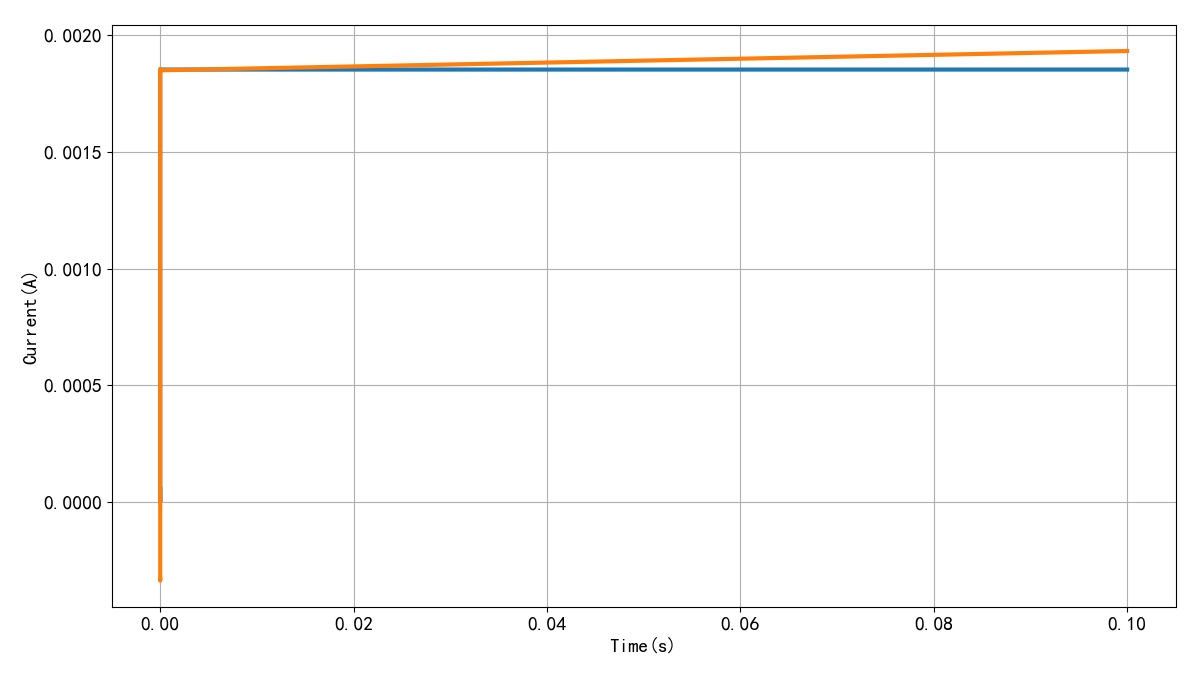

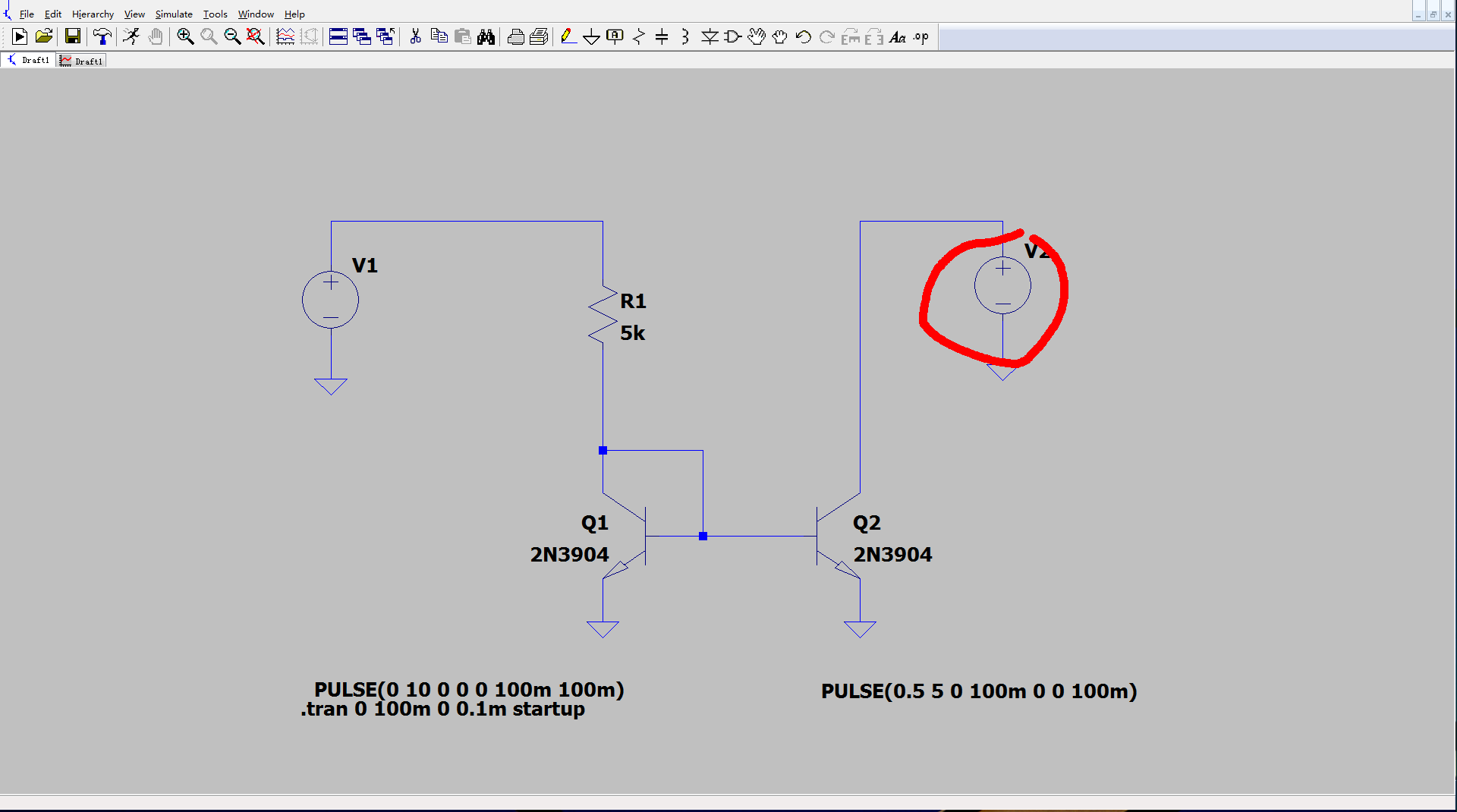

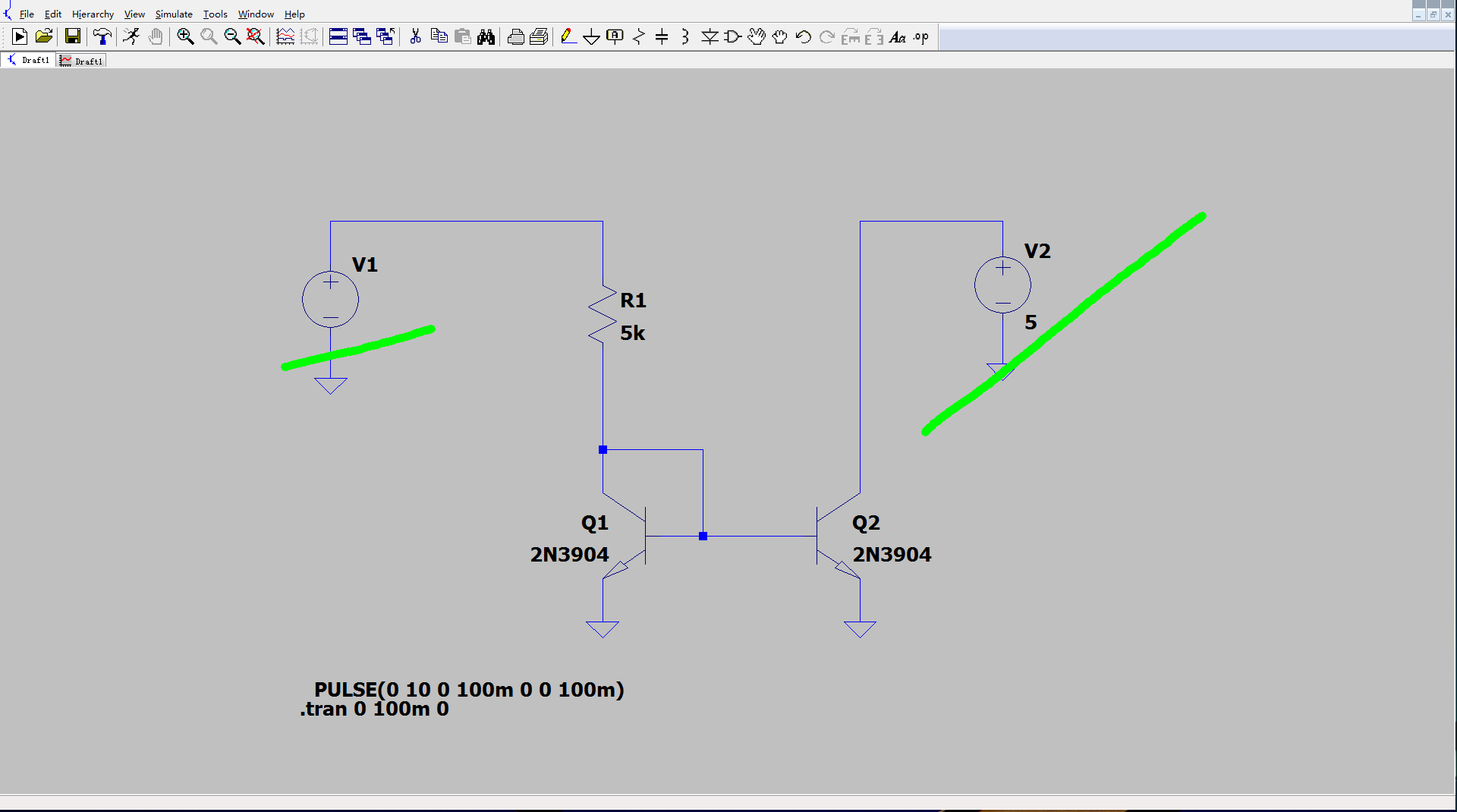

  上述的差别估计是因为两边三极管集电极电压不同造成的。  左边的三极管集电极电压大约0.7V， 右边三极管电压集电极电压为 5V。  下面固定左边电源电压， 这也就固定了左边参考电流的大小。  逐步改变右边三极管电压， 从0.5V 逐步变化到10V。  绘制两边电流变化情况。  可以看到， 当右边电流变化到10V的时候， 右边输出电流逐步上升， 比左边电流大了 4.3%左右。

▲ 图1.2.3 输入输出电流



※ 总  结 ※

---

  本文利用LTspice 测试两电流镜电路特性。  在仿真环境中， 两个三极管特性是一致的， 但两个三极管的集电极电流还是有差别的。  集电极电压会影响电流的大小。

---
