（九) 基于cadence 617 电流镜仿真对比 笔记记录

已于 2023-04-22 22:17:22 修改
阅读量3.6k 收藏 95
点赞数 10
文章标签： 笔记
于 2023-04-22 22:15:02 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45121415/article/details/130309680
版权

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

一、电路图

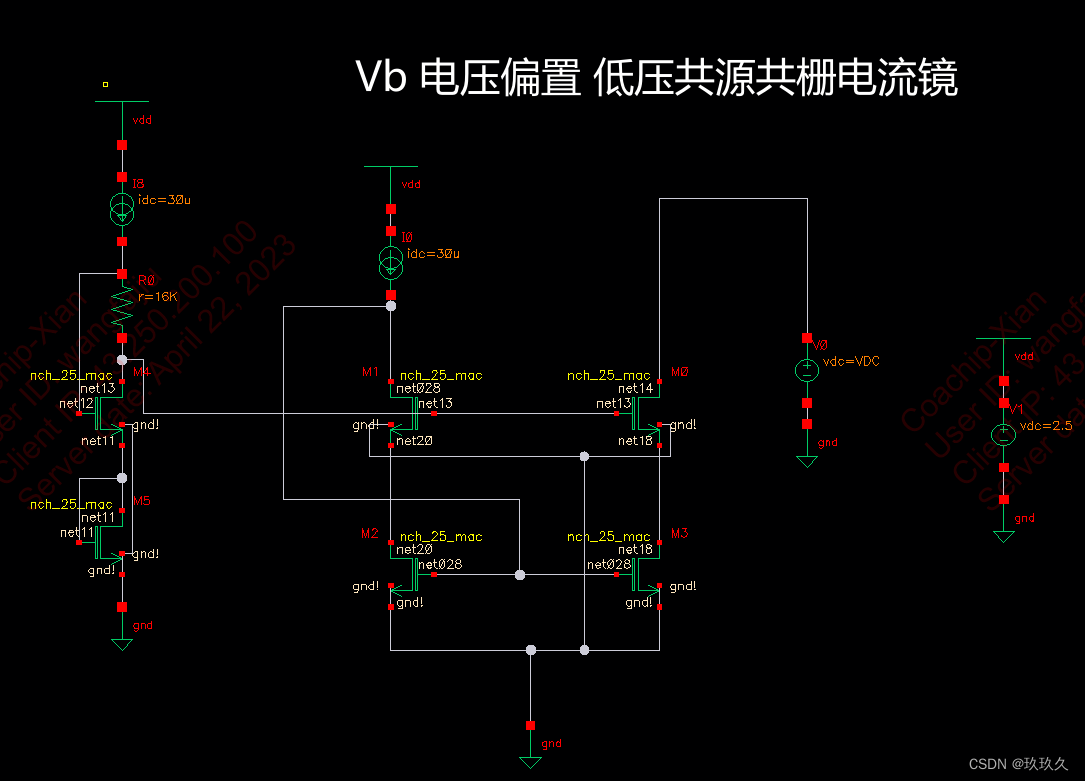

在这里插入图片描述

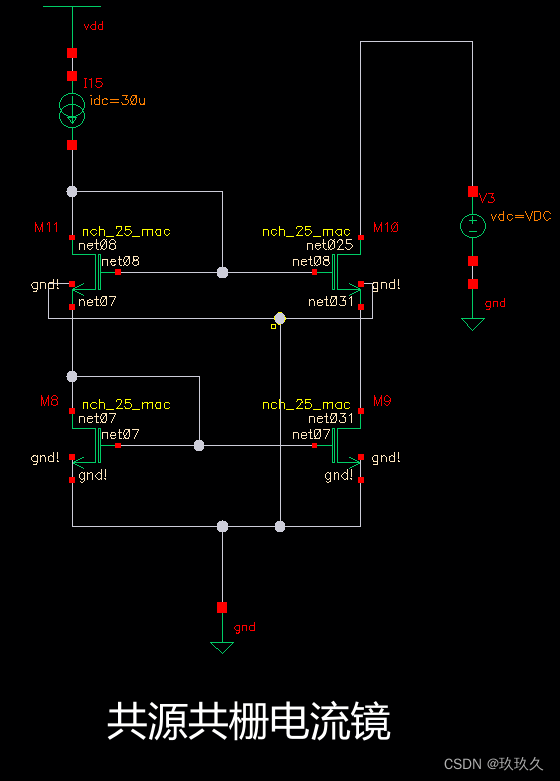

在这里插入图片描述

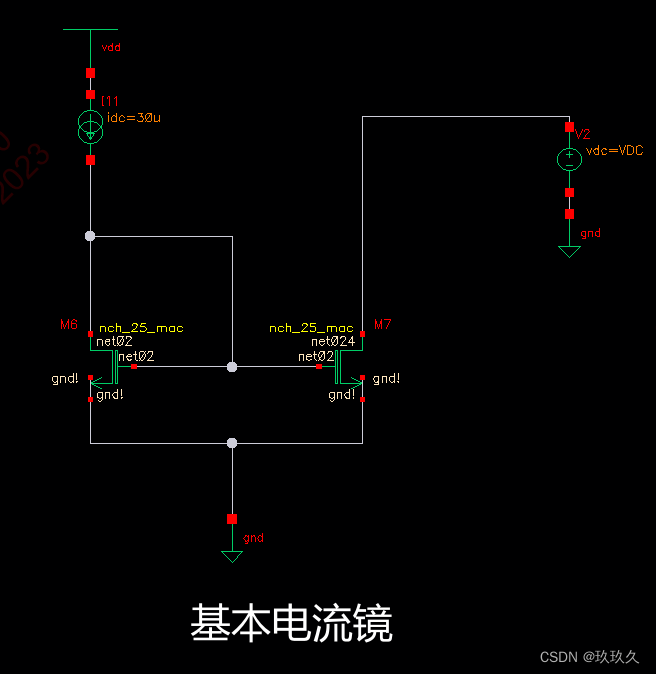

在这里插入图片描述

二 、仿真

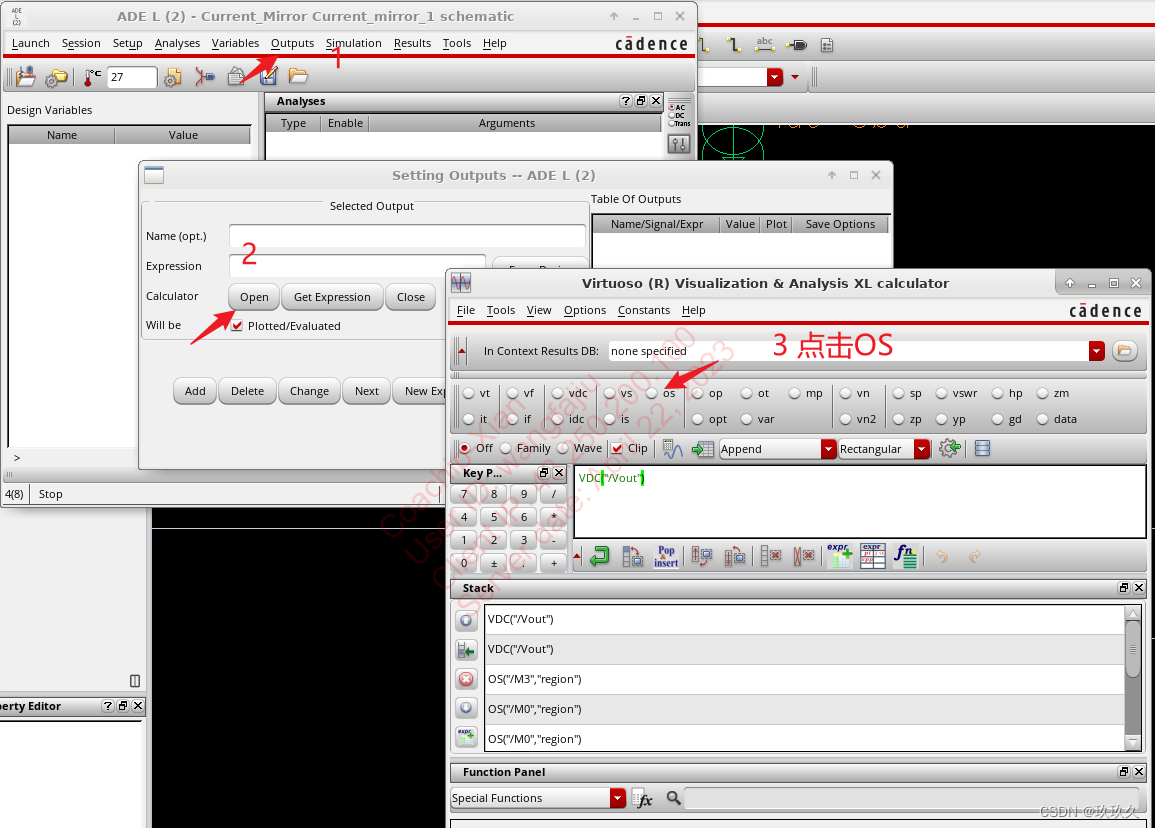

在这里插入图片描述

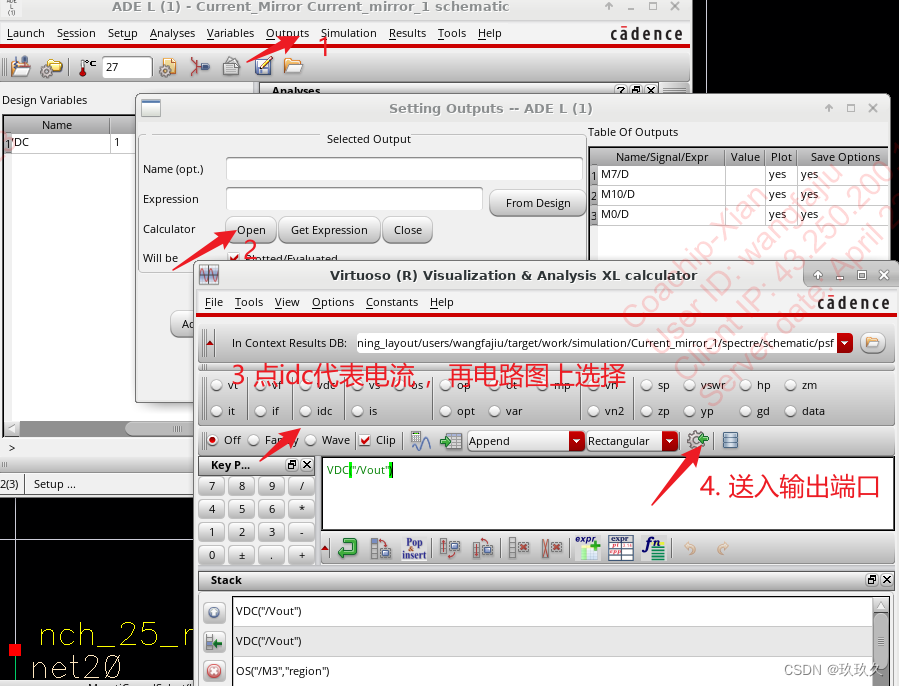

输出也可以这样创建

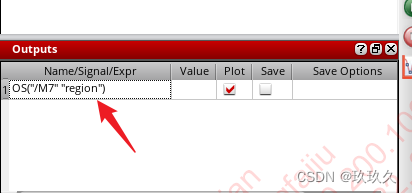

在这里插入图片描述

三、仿真曲线

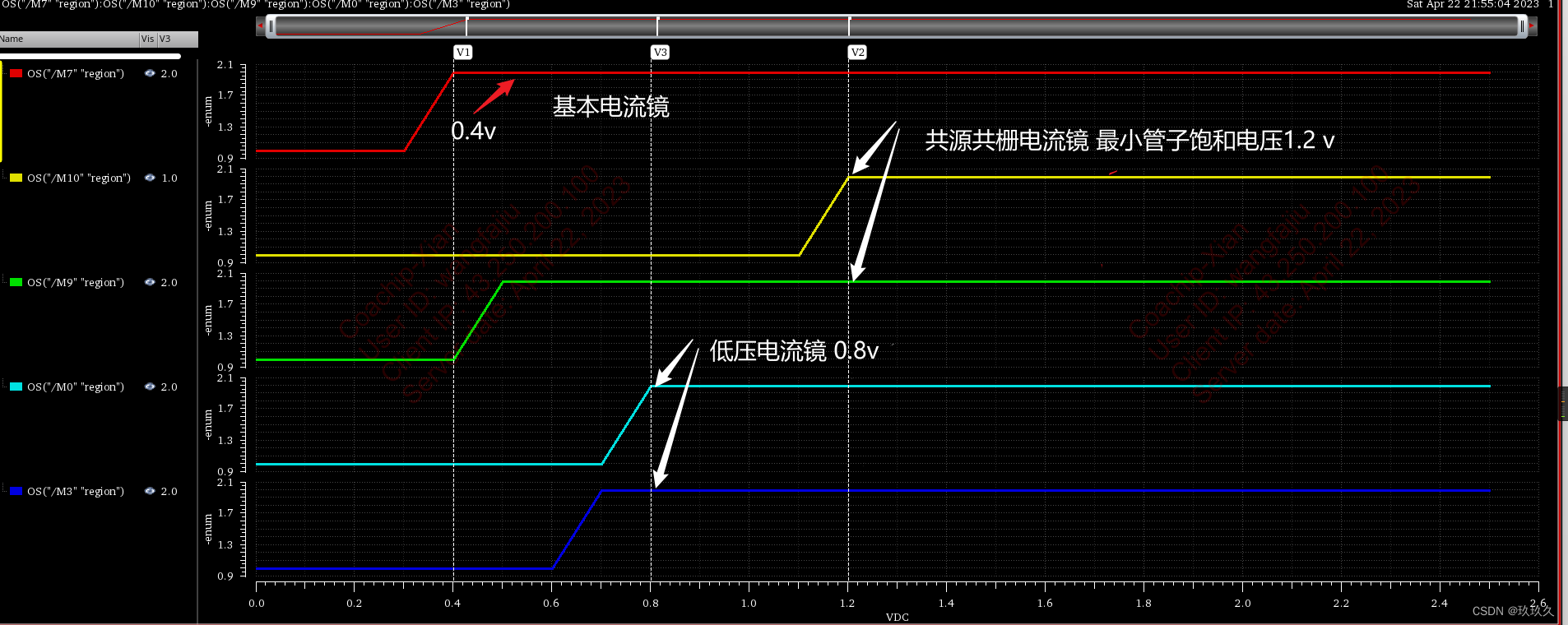

在这里插入图片描述
上面可以看出，基本电流镜的复制值偏离很大，然后其余两个复制的精确一点

四、看管子饱和状态的最小电压

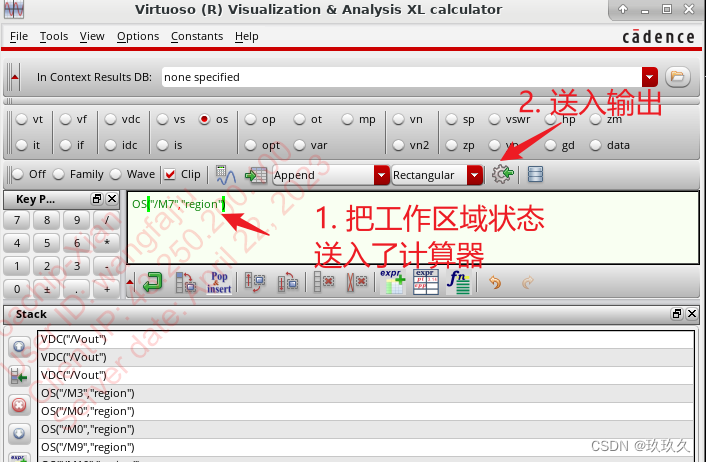

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
把剩余4管子个全都添加过来
在这里插入图片描述
在这里插入图片描述
可以看到 共源共栅电流镜比低压电流镜多损失了一个Vth，这与我们书上学习的结果一致。
