STM32复位控制电路

01 STM32复位控制板

一、前言

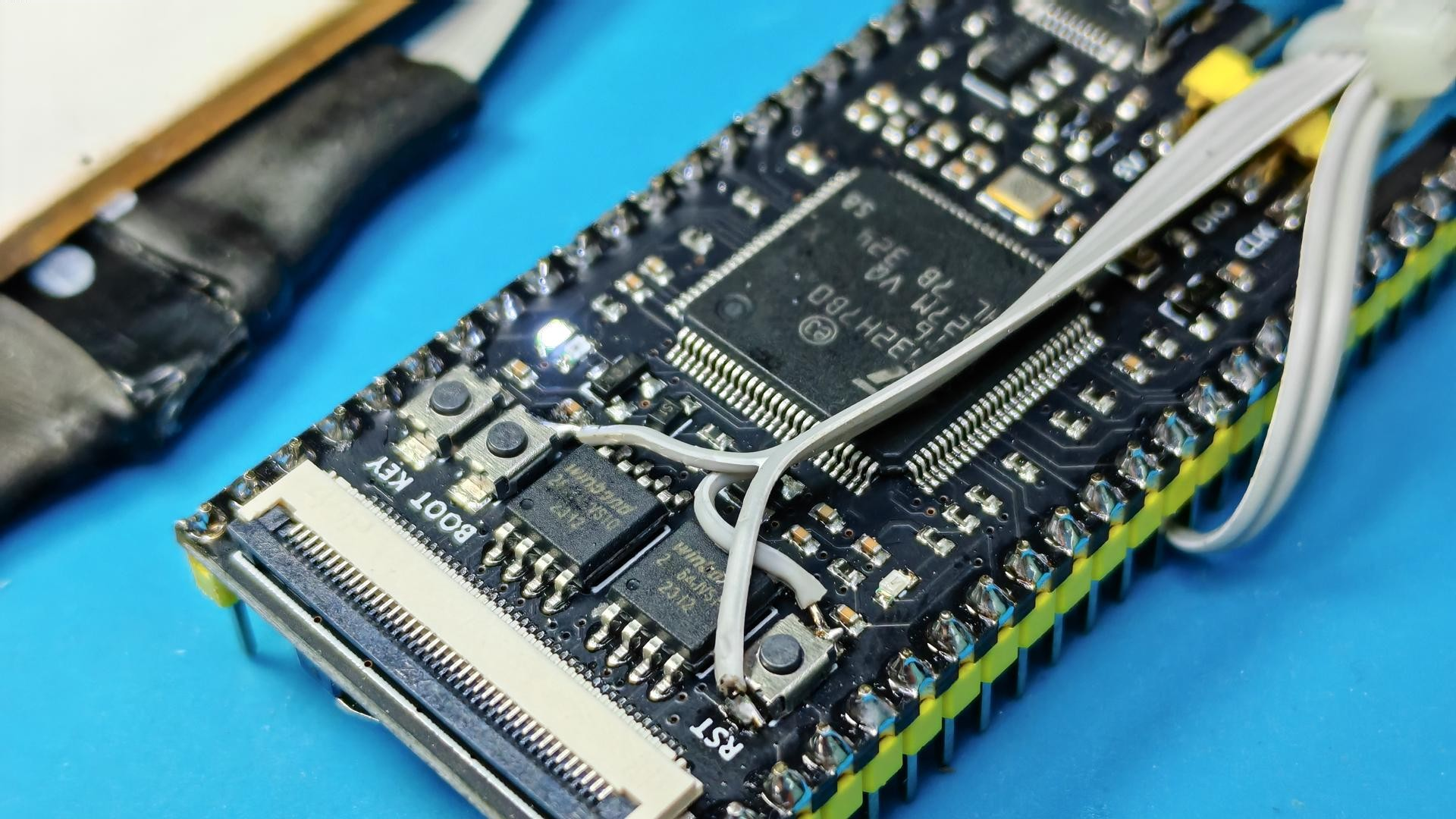

这是一个 STM32H7B0单片机。但是非常邪门，使用了多个调试器，都无法对其进行访问。但是，通过 USB 端口是可以对他进行程序下载的。也就是按动电路板上的 BOOT0 按钮，同时按动RESET按钮。它进入 BOOTLOADER 状态，可以使用 STM32 Cube Programmer 对其进行下载程序。下面制作一个复位助手，可以替代手工复位功能，分别设置它正常复位以及 BOOTLOADER 复位。同时提供串口通讯功能，这样便于后期的程序开发。

GM1708515700_1920_1080.MP4|_-6

AD\Test\2024\February\STM32BOOT0RESET.SchDoc

二、电路设计

复位控制电路板比较简单。核心是 STM32F103单片机。它通过USB接收上位机的控制命令，以及返回下位机通过串口2 发送上来的信息。这是它的程序下载和调试端口。两个按键控制手工发送复位命令。外部8MHz 晶体提供单片机工作频率。使用低压差3.3V稳压电源。对于目标板的复位控制通过六芯接口完成。其中包括有复位和BOOT控制线，以及串口调试通讯端口。
GM1708509262_1920_1080.MP4|_-8

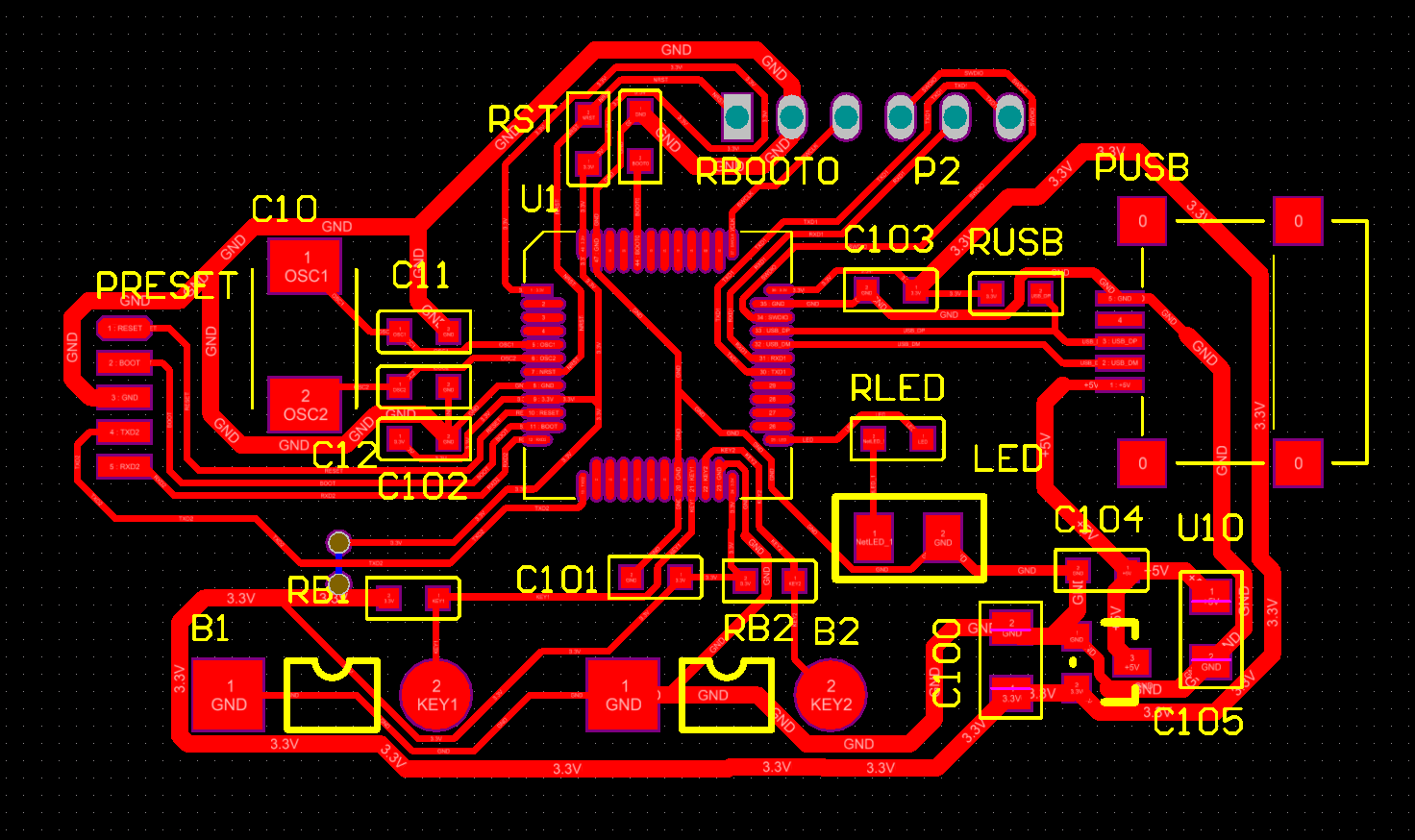

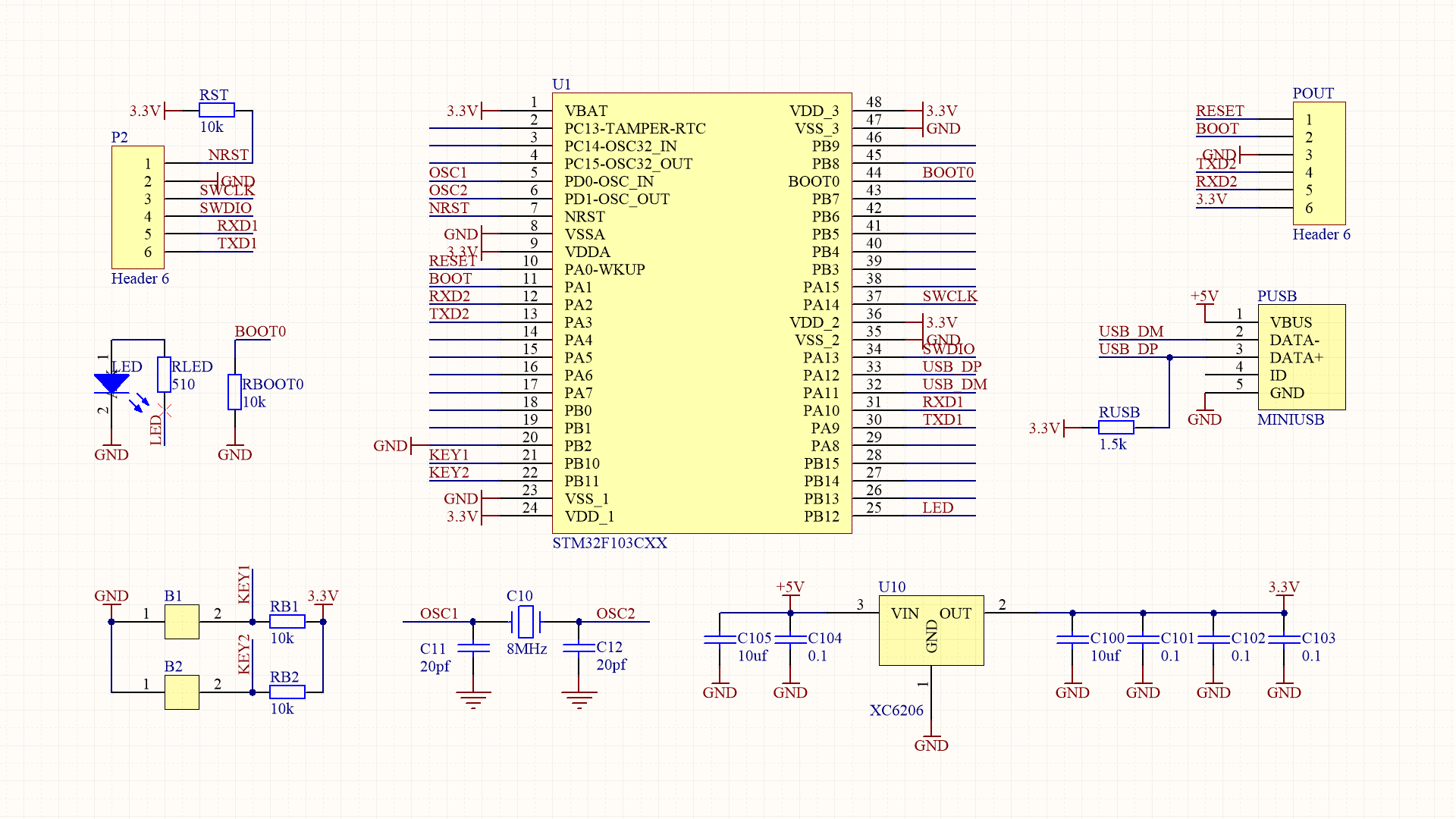

▲ 图1.2.1 实验电路板原理图

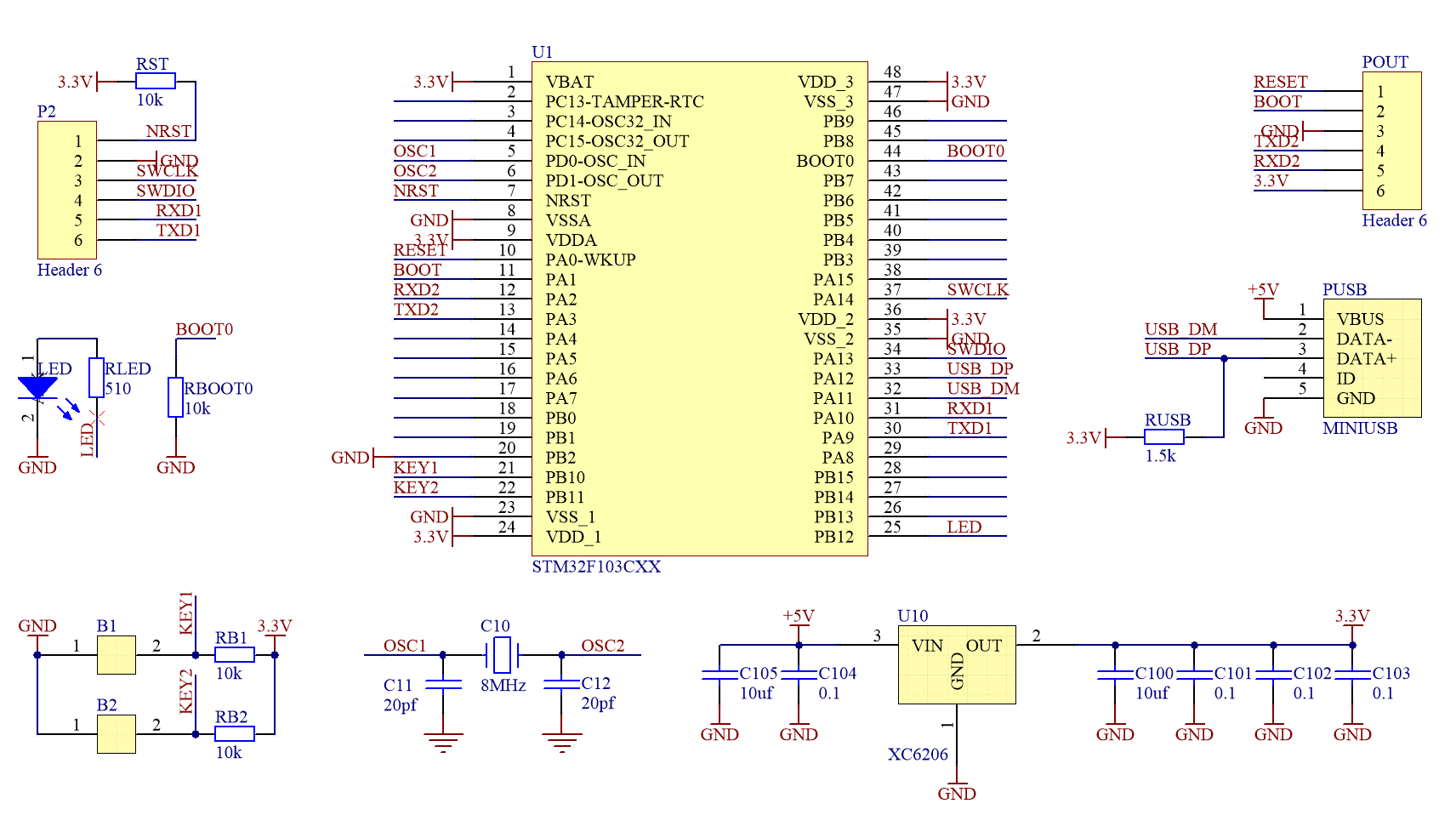

▲ 图1.2.1 实验电路板原理图

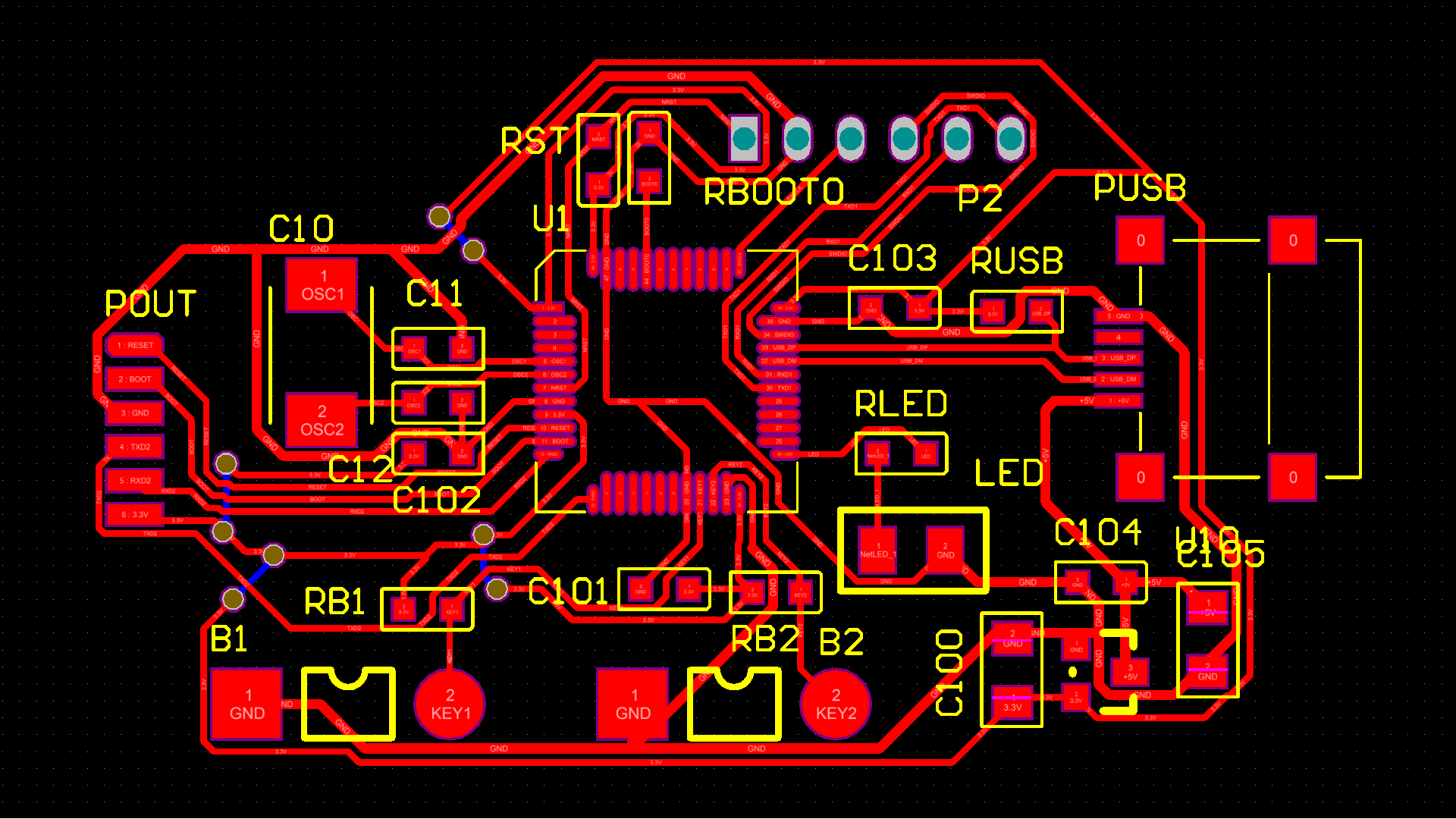

进行手工布线。采用单面板制作测试电路板。

GM1708508995_1920_1080.MP4|_-2

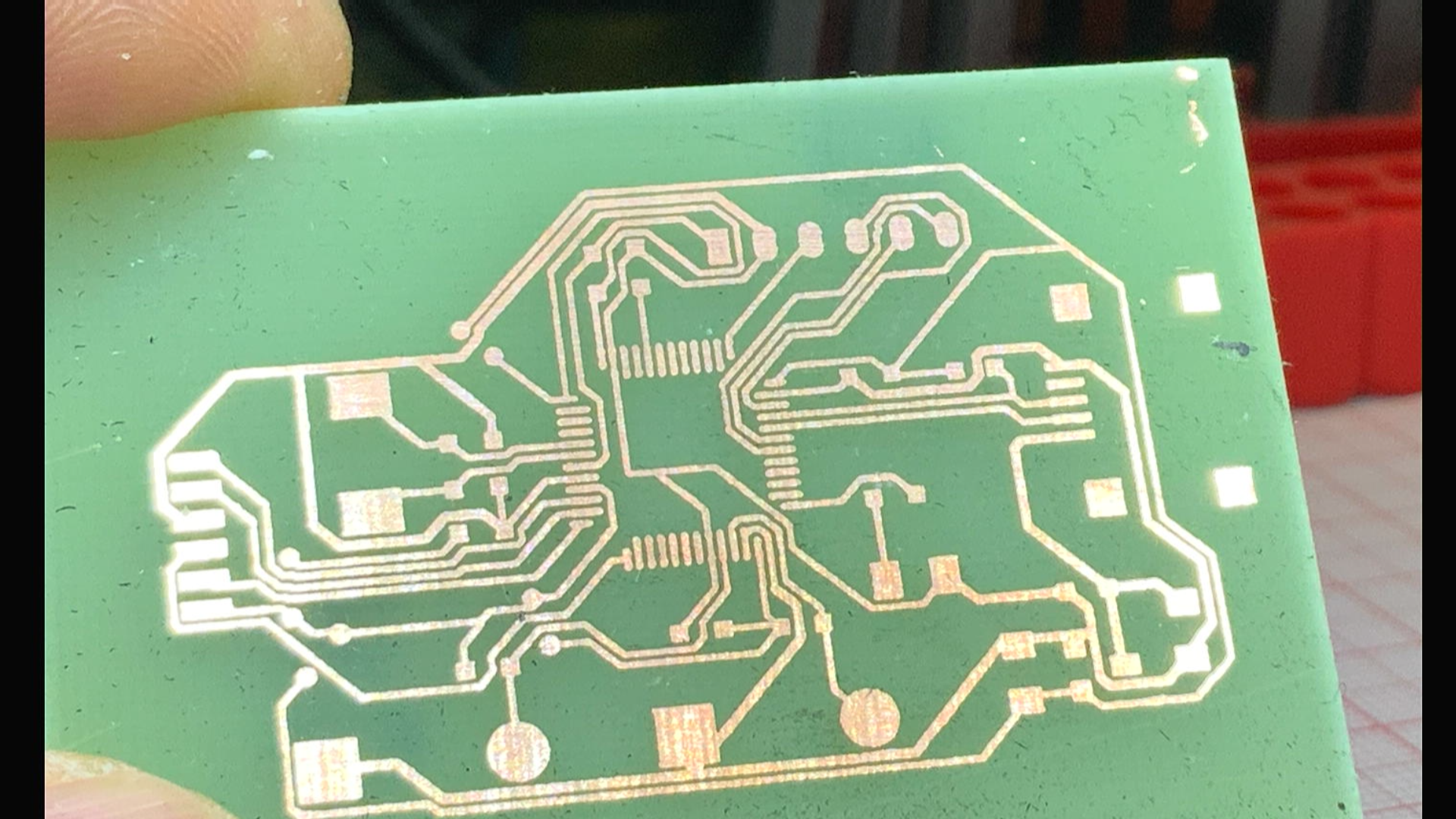

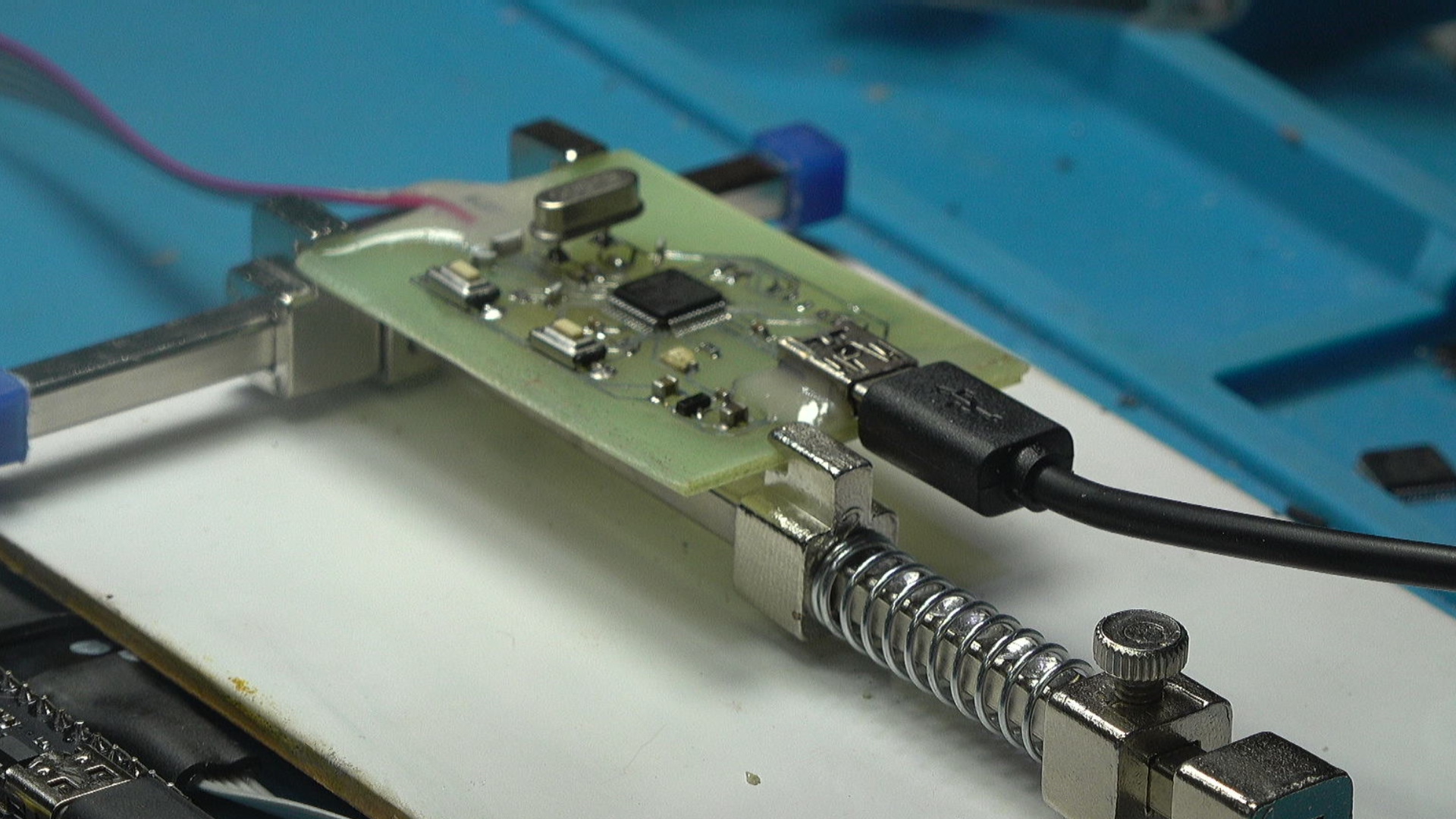

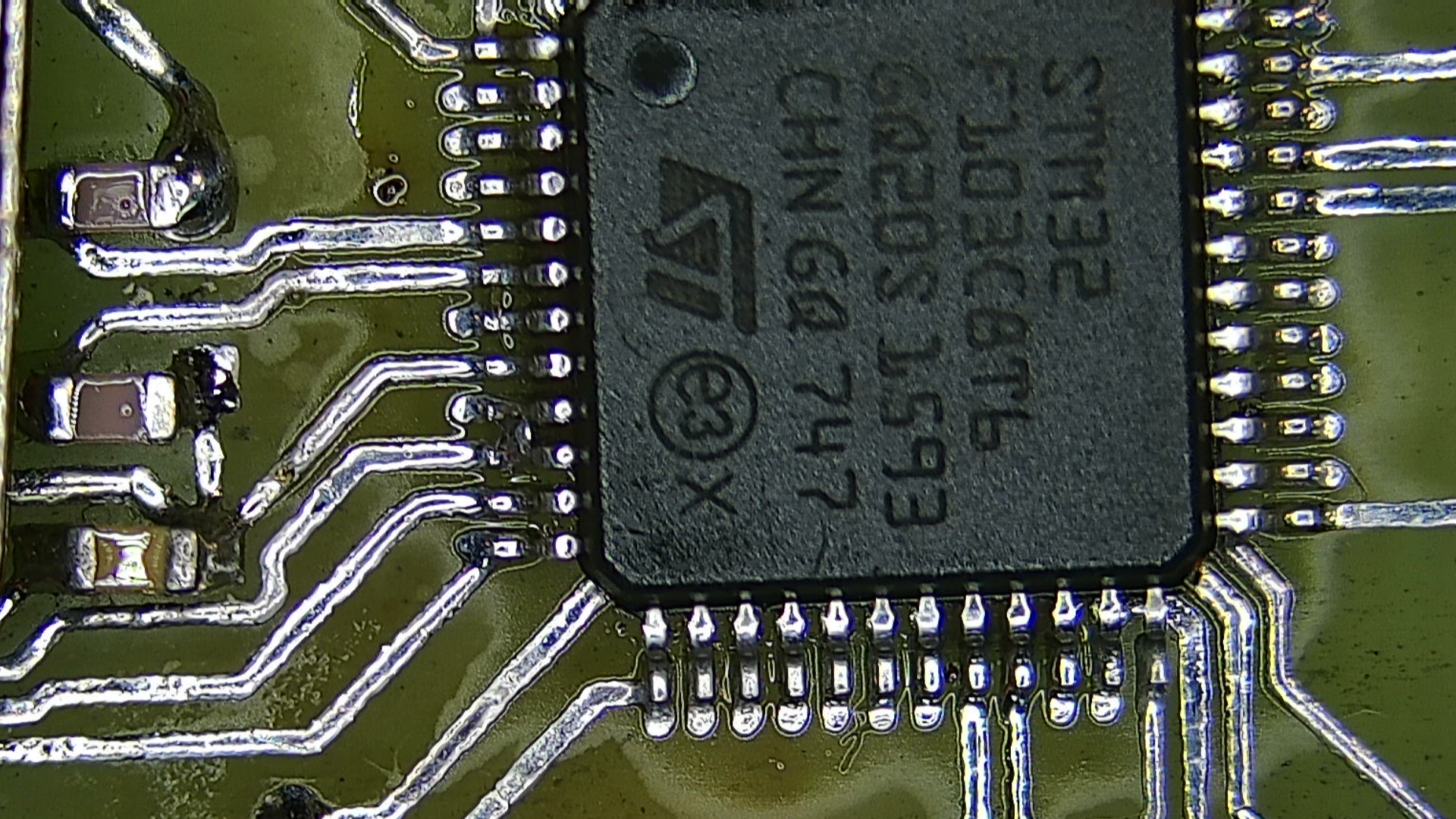

一分钟之后获得电路, 不过其中存在着缺陷. 这部分应该是原来电路板上腹痛面存在残缺. 重新制作一块, 这次电路板制作的非常完美. 焊接电路板, 进行清洗. 电路板上存在的四个底层引线, 通过 0欧姆电阻进行飞线。下面开始对单片机进行软件开发。

GM1708512373_1920_1080.MP4|_-4

三、软件测试

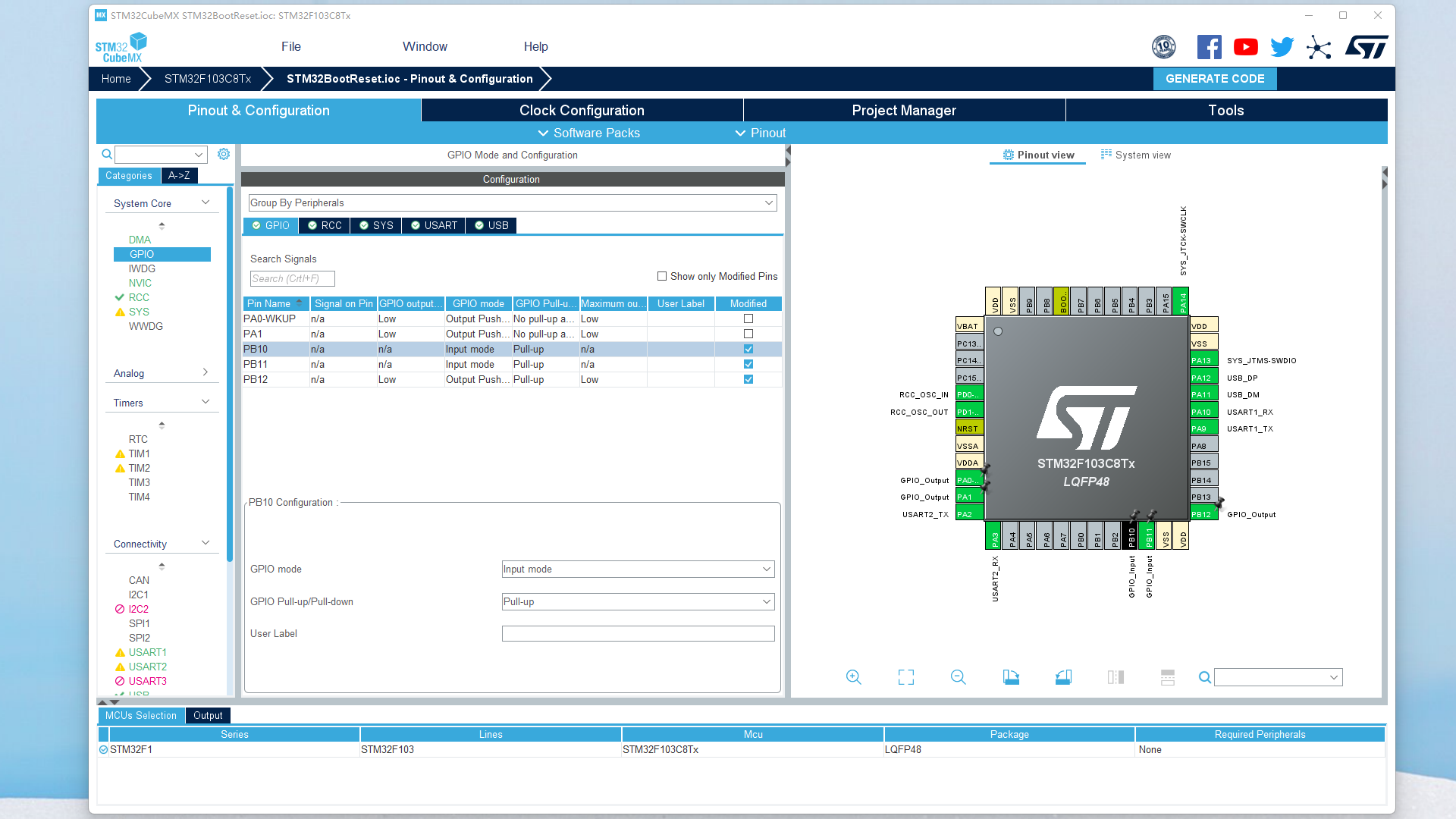

设置单片机 STM32F103的资源，编写控制程序。通过截取特性的控制命令来区分是普通的通讯串口还是RESET命令。由于功能比较简单。但凡接收到 0x00 ，就判断随后的字节，如果是 0xff 就进行 BOOTLOADER 复位，否则就进行正常复位。下面测试一下这个基本功能。

GM1708517107_1920_1080.MP4|_-5

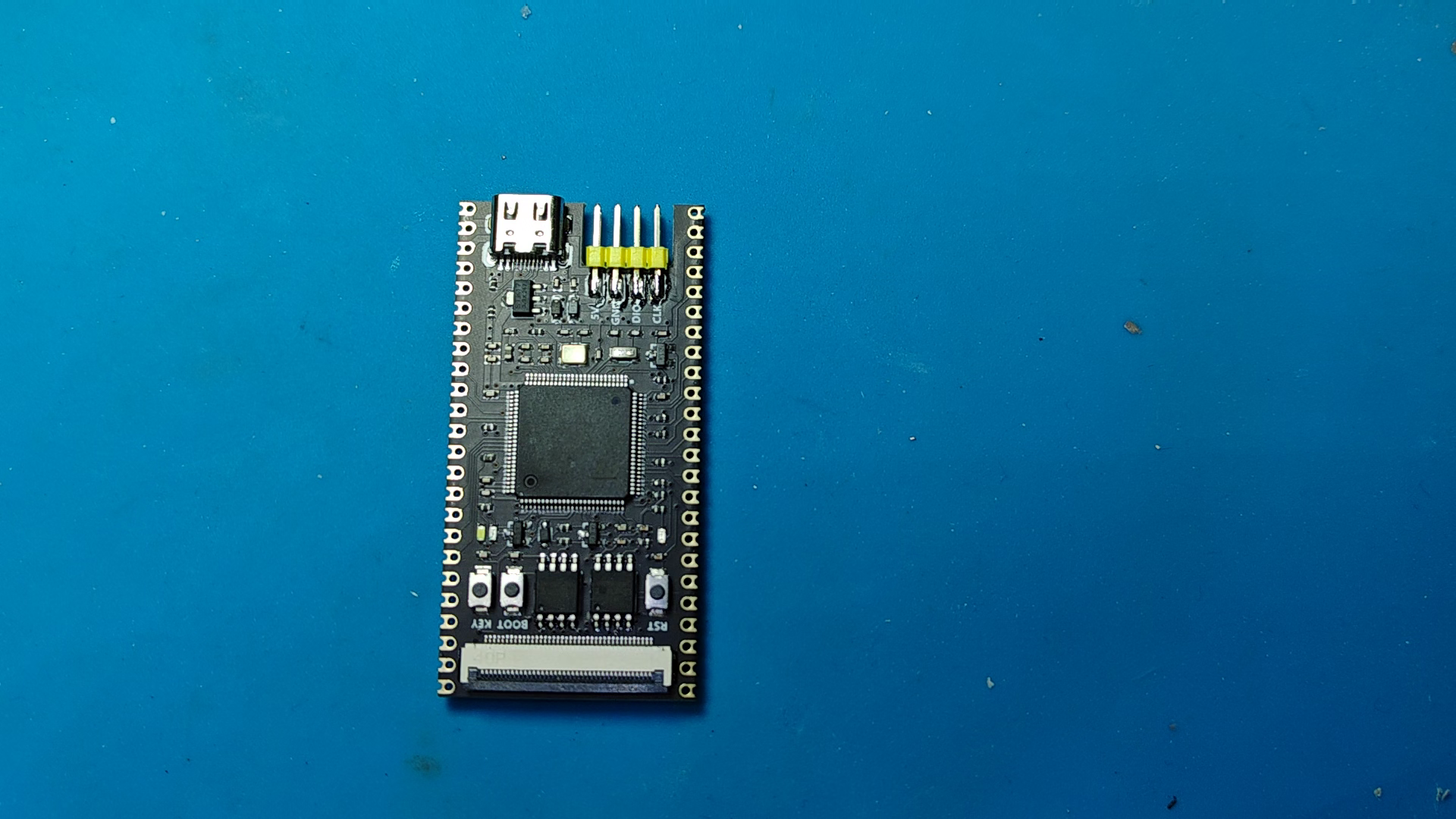

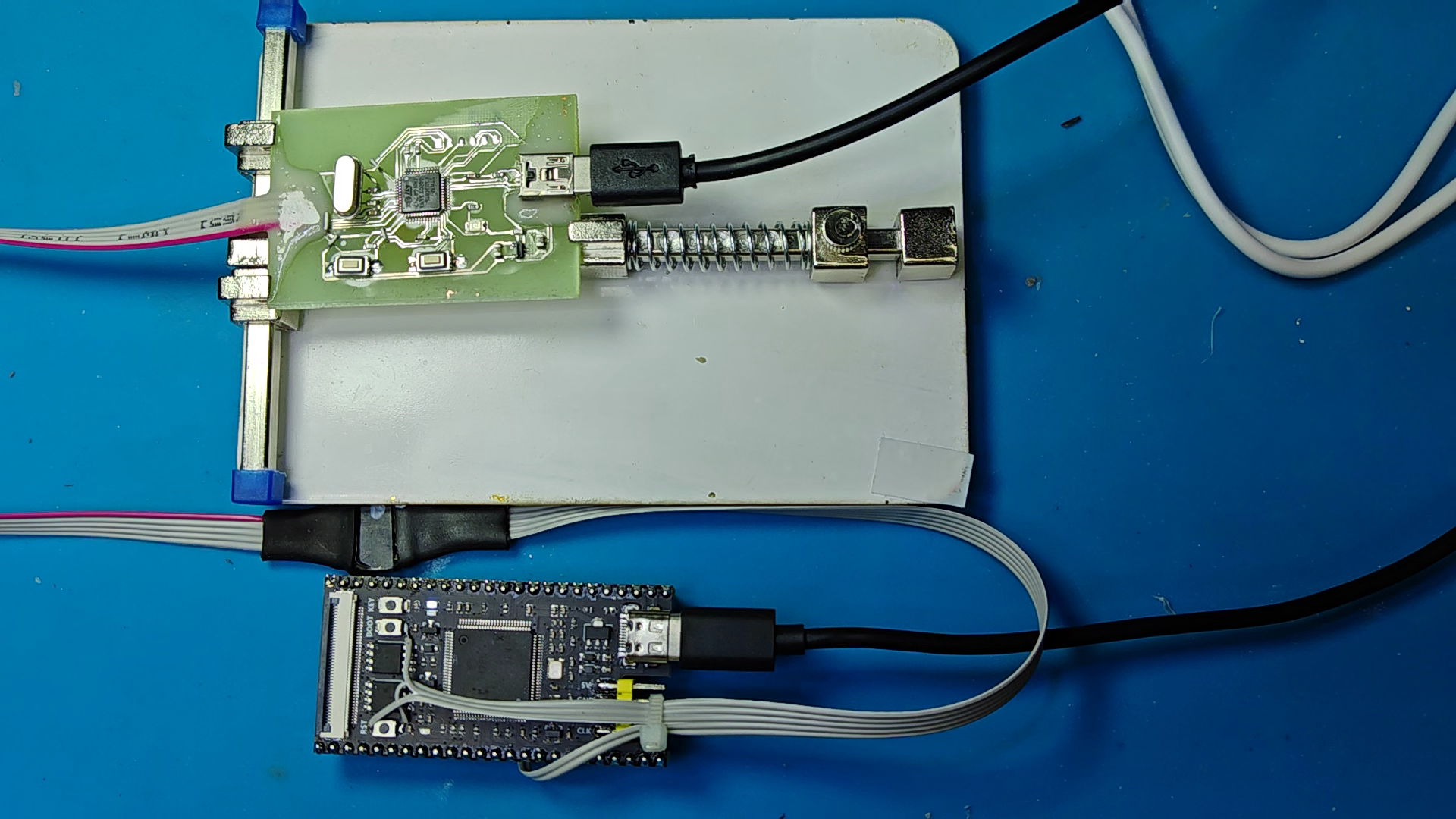

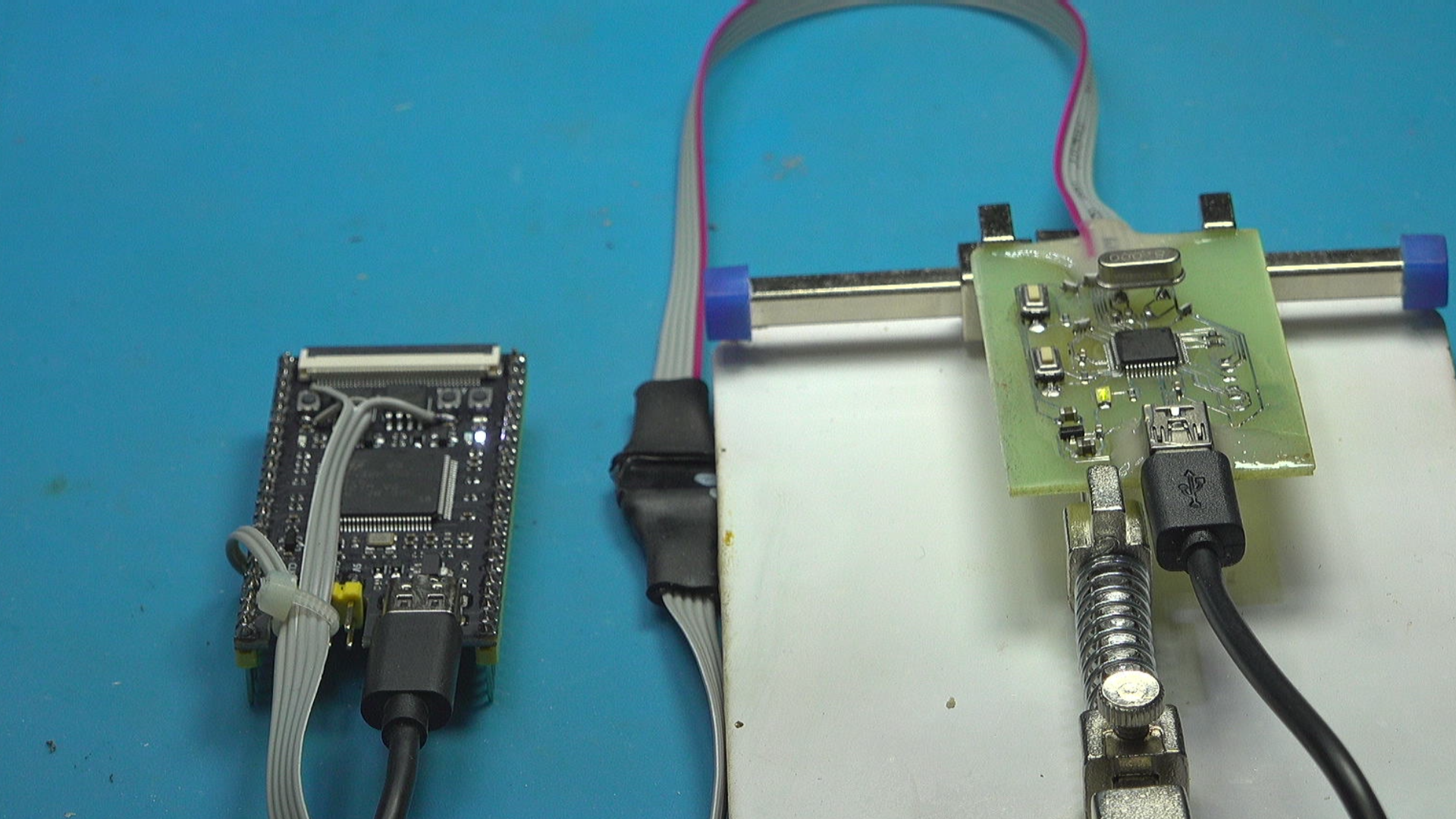

这是待测的 H7B0 单片机板，将它的 BOOT0 以及 RESET 按键通过电缆连接到复位控制板。除此之外，还包括它的串口发送和接收线。这样总共有 5条线连接到复位控制板。使用 TypeC USB电缆将它连接到计算机。

GM1708517222_1920_1080.MP4|_-5

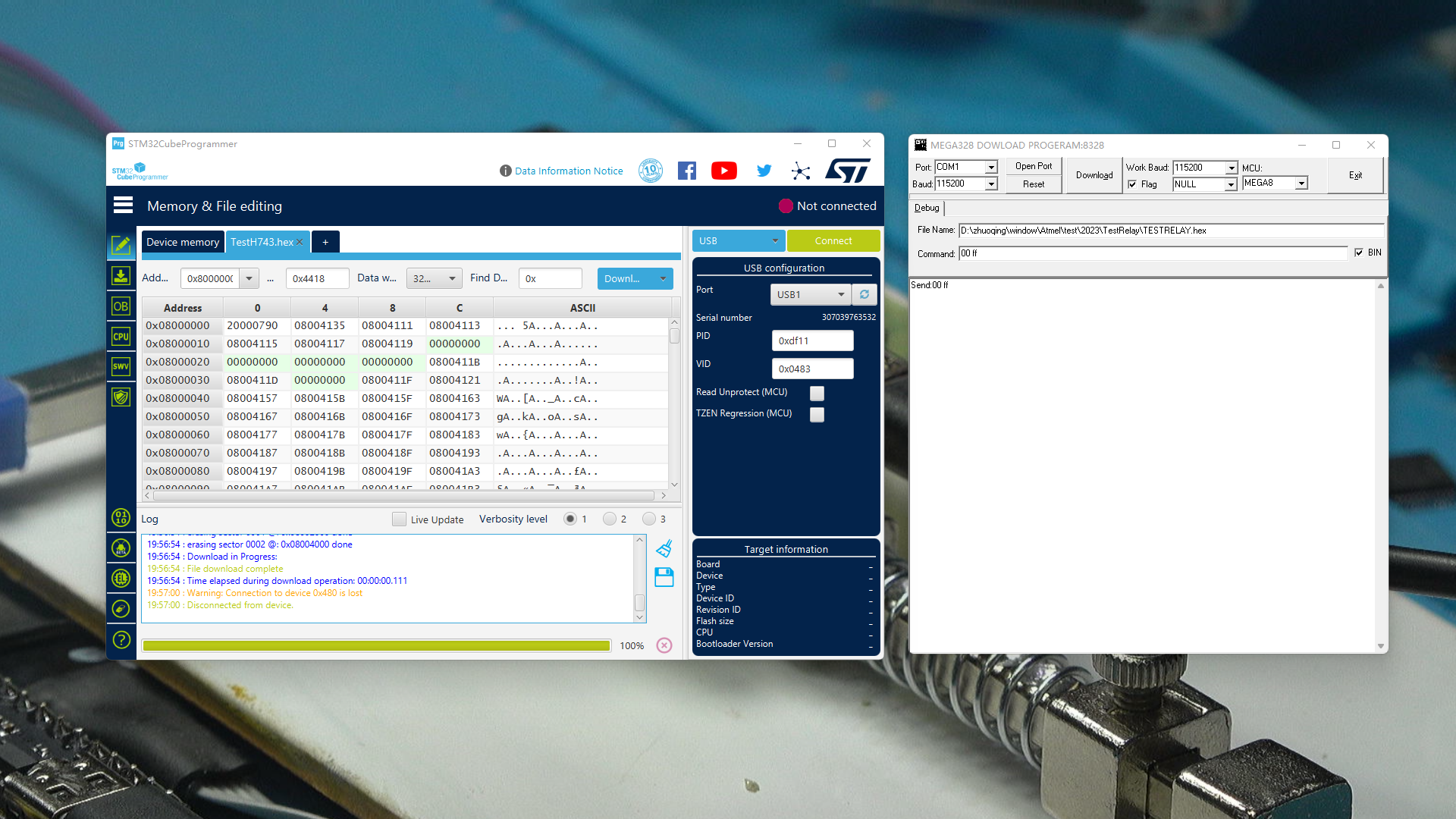

使用这个串口程序，给复位控制板发送命令。利用 STM32 Cube Programmer 查看是否能够连接到 H7B0 开发板的 Bootloader。设置它通过USB 访问单片机，便可以查看是否能在 USB端口找到处在 BOOTLOADER状态的单片机。通过发送 00 ff，可以将 H7B0 设置在 BOOTLOADER 状态，发送 00 FE，则将 H7B0 复位在正常状态。通过这个测试，验证了制作的单片机 BOOT 复位电路正常了。
