如何从嘉立创导出 AD 元器件封装？

如何从JLC到AD建立元器件？



01 嘉立创封装

---

一、前言

  近期需要将原来电路板上设计的 MINI USB 接口修改为 TypeC 接口， 但没有 TypeC USB 对应AD插座封装库。 直接根据标准绘制又比较麻烦。  根据网络上的介绍， 可以从嘉立创环境中导出 AD 元器件封装库。  下面对此过程介绍一下。

二、嘉立创

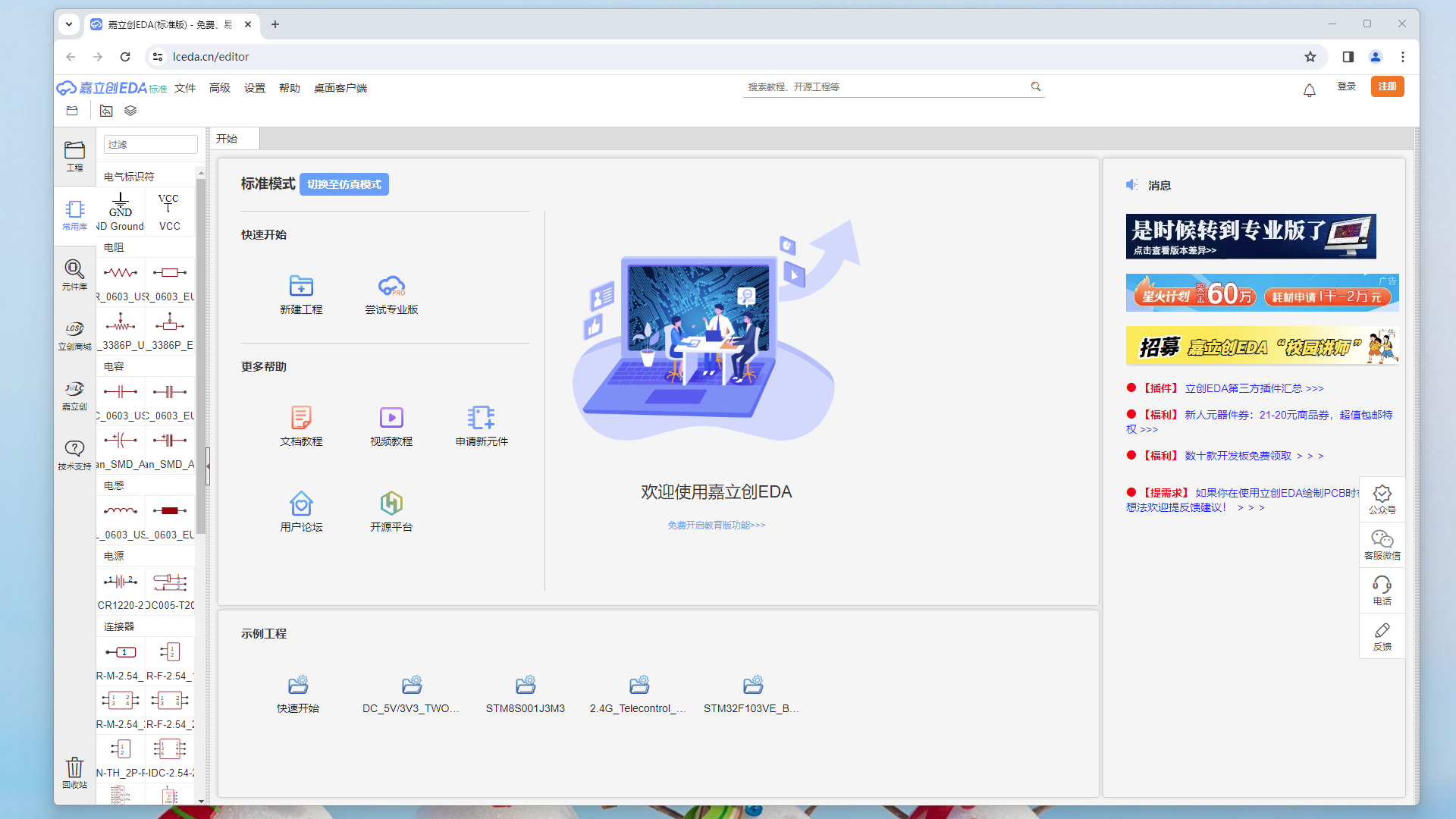

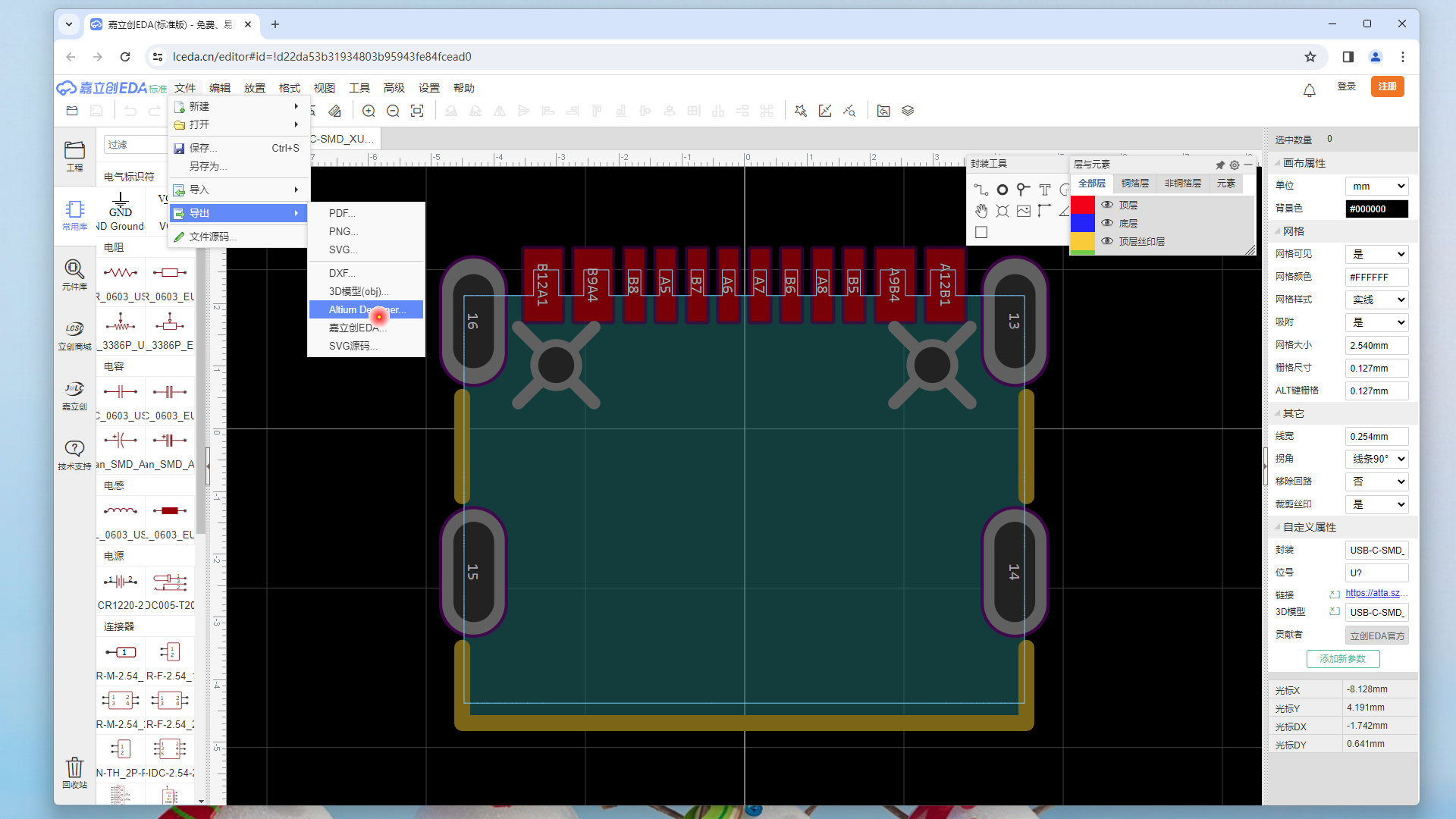

  先登录嘉立创网页版编辑界面。  点击左侧的元件库， 在弹出的对话框中输入希望查找的 器件名称。 这里输入 TypeC， 可以看到， 嘉立创环境中 TypeC 插座的种类非常多。 每一个都有相应的原理图器件和 PCB封装器件。  找到与自己希望的器件相同封装的器件。  点击PCB， 便可以自动打开一个 PCB 绘制界面。  选择 文件中 的 导出 菜单命令， 其中包括 Altium Design。  在导出之前， 系统要求进行登录。 微信扫码登录之后，  重新回到编辑界面。  再次选择导出 AD 文件， 在免责对话框选择确认， 之后， 该文件变可以在系统下载目录中找到了。

三、AD建立器件

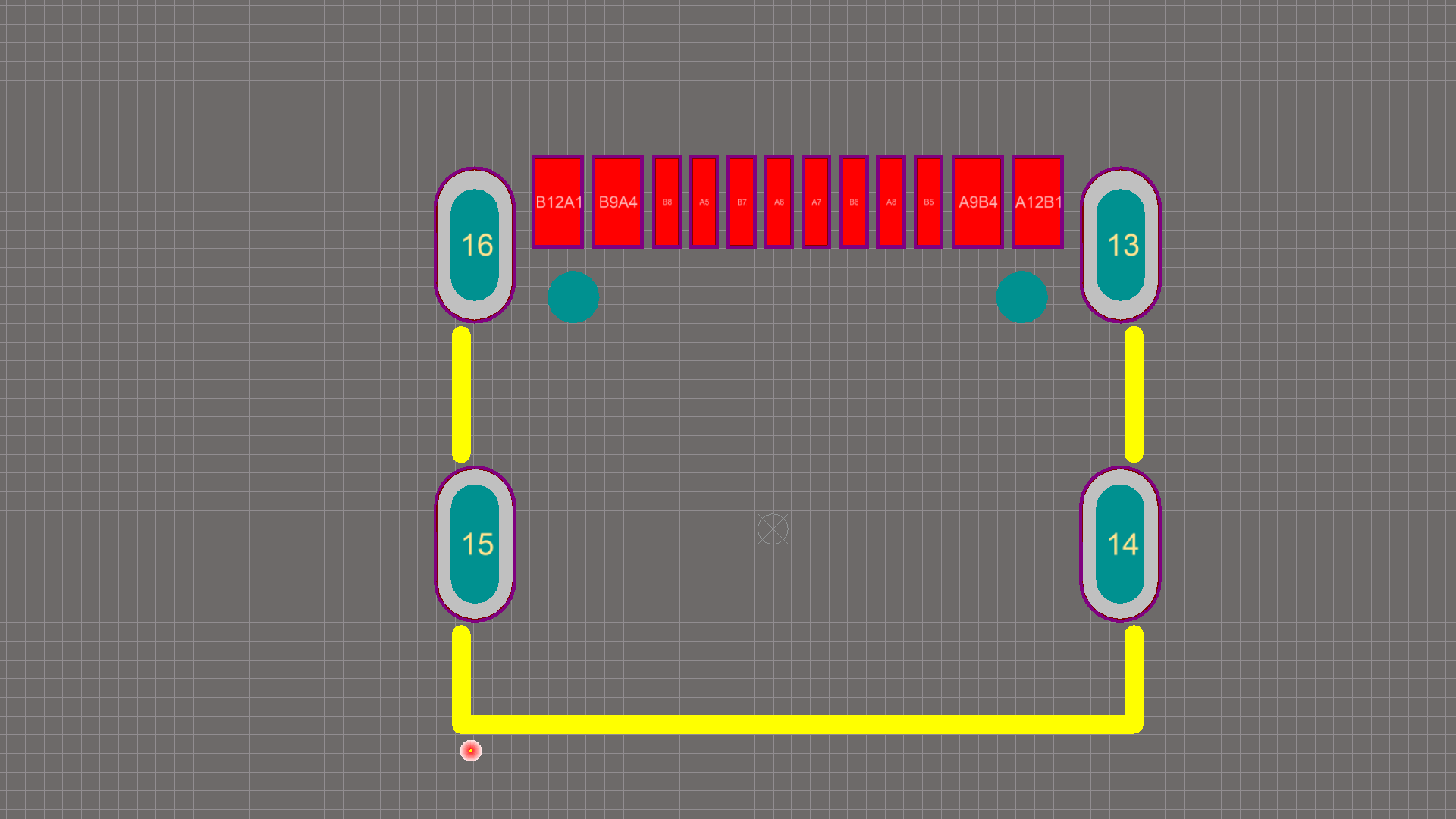

  使用 AD 将下载的 文件打开， 其中包括有刚才的元器件。 将它全部选择， 并进行拷贝。  打开 AD 的PCB 器件文件， 建立新器件， 然后使用 粘贴命令， 便可以将该器件封装粘贴在当前新建器件中了。 到此为止， 便完成了从嘉立创PCB元件到 AD元件的转换了。

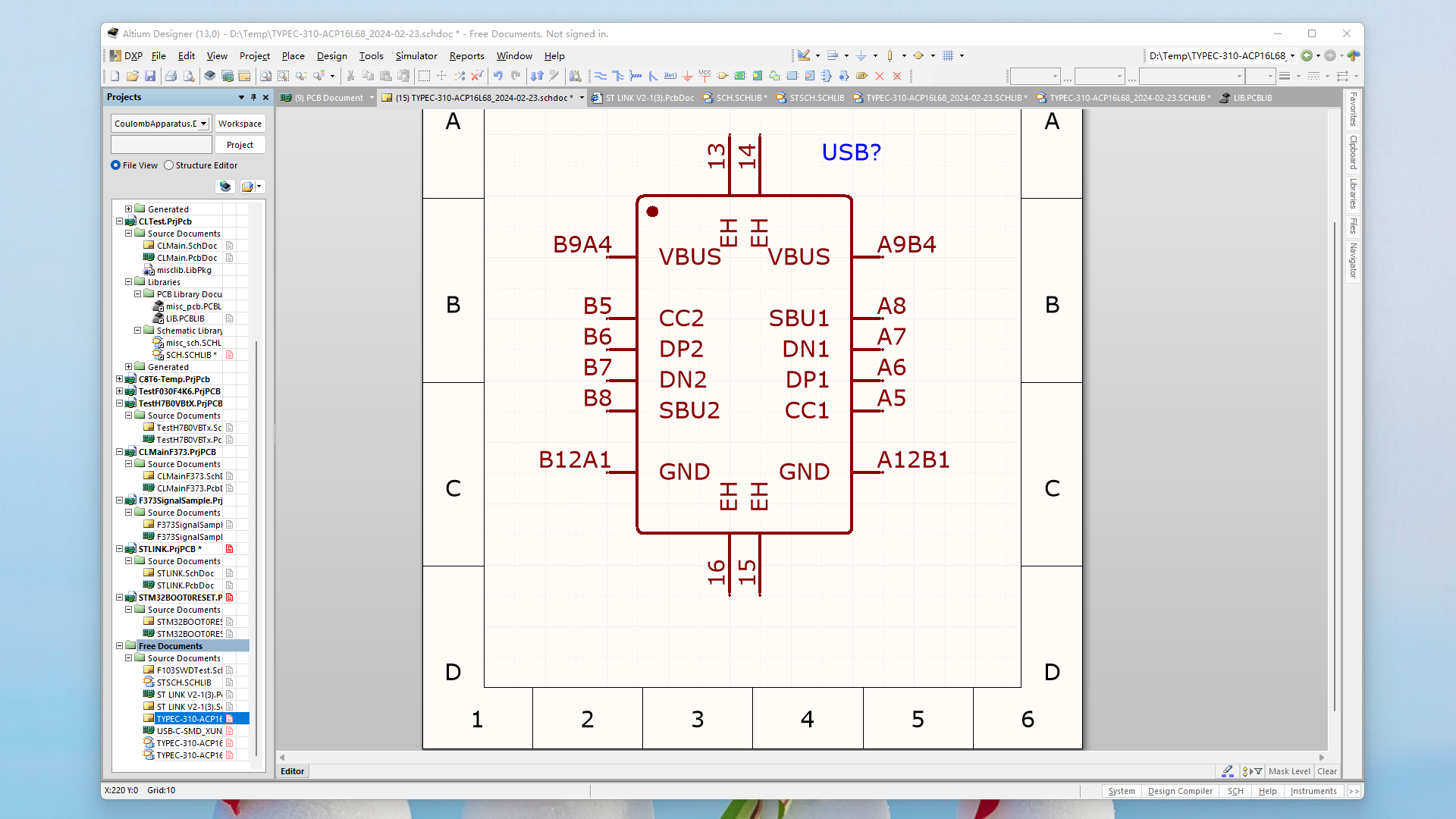

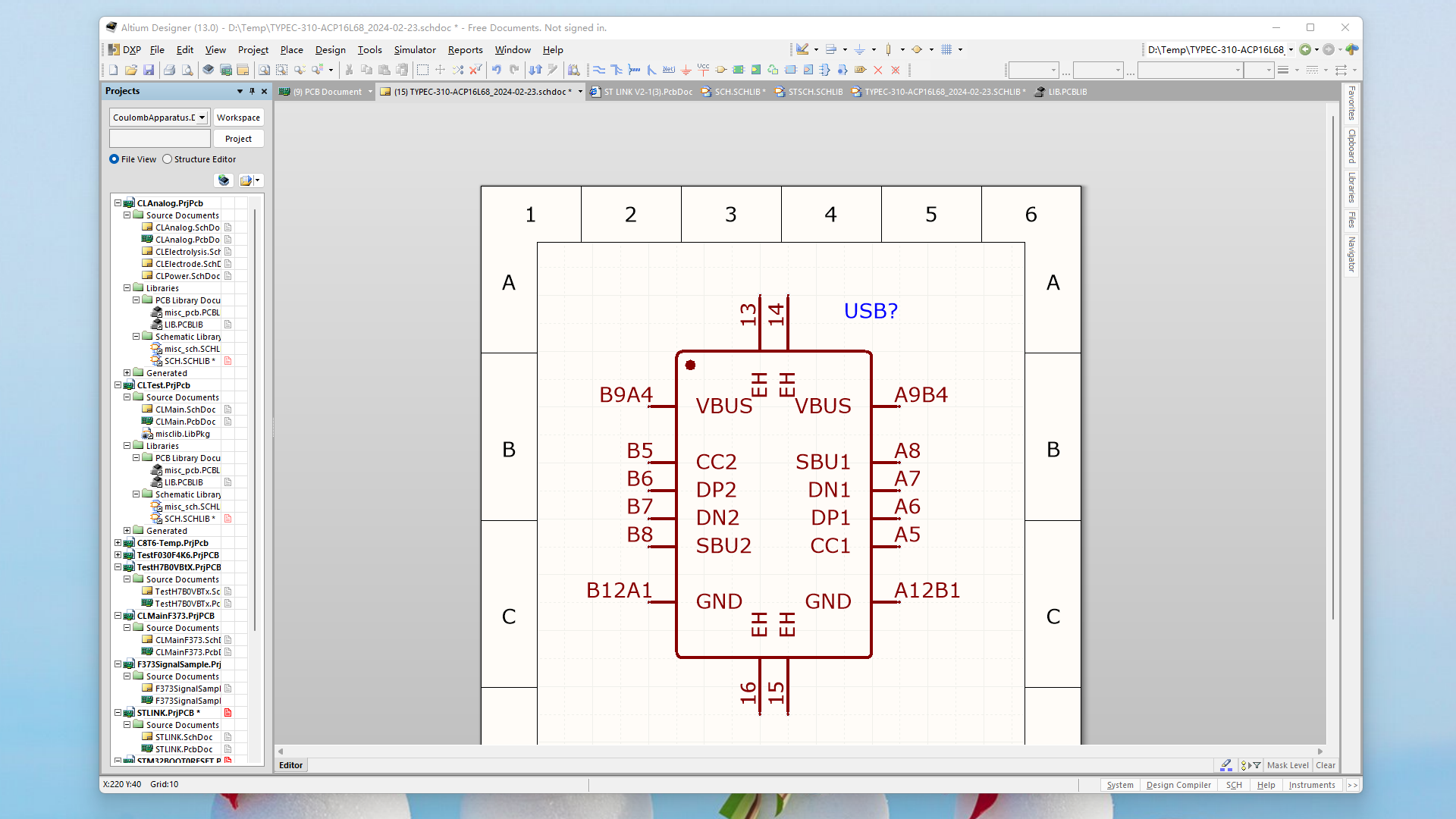

  也可以将 嘉立创导出的原理图文件， 使用 AD 中 Design 菜单中的 Make Schematic Library 命令， 形成一个新的元器件库。  接下来可以将该元器件拷贝粘贴到 已有的某一个 原理图器件库中。



※ 总  结 ※

---

  本文记录了从嘉立创环境中导出 AD 元器件的过程。 这样可以节省很多元器件绘制的工作。 利用它， 可以非常方便的积累到很多标准的电子元器件库。   下面就利用刚刚得到的器件， 设计测试电路板。

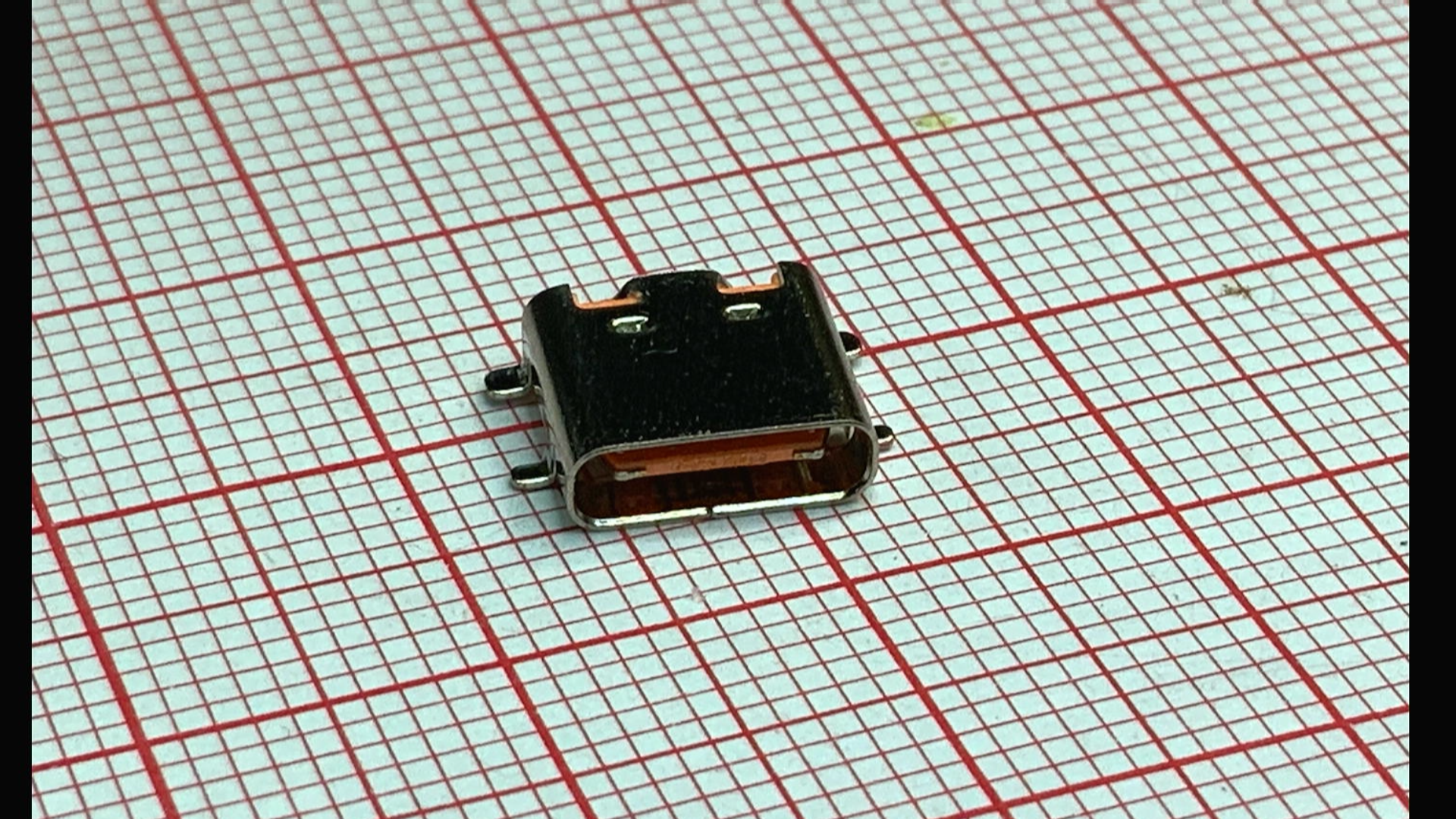

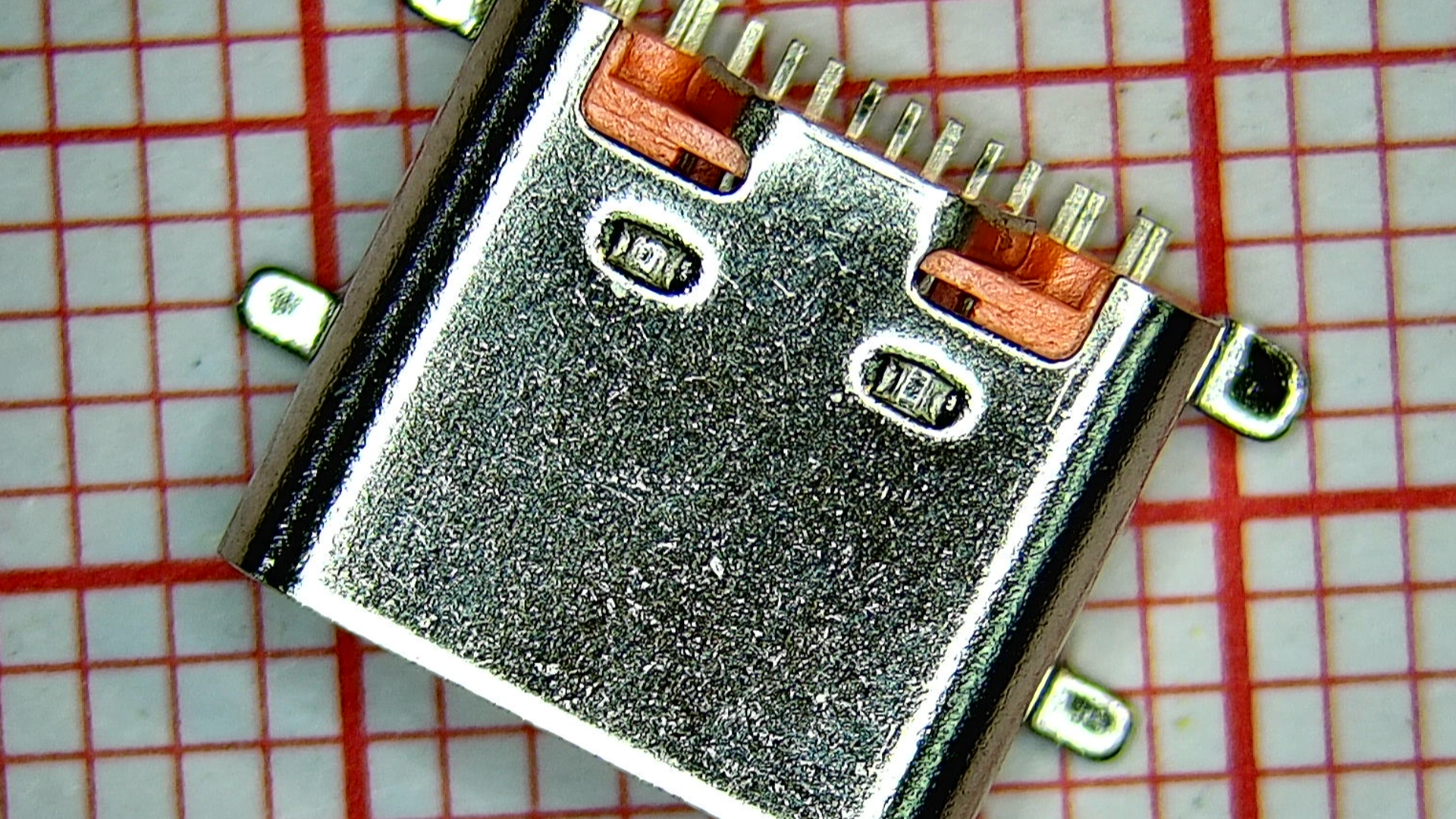

▲ 图2.1 TypeC

---
