单片机调节 LM2596的输出

• 将LM2596-5改造成可调输出电压



01 LM2596的输出

---

一、前言

  在昨天， 测试了通过外部增加反馈，  调节LM2596输出电压的方案。  下面， 使用单片机的PWM输出来控制LM2596的电压输出。  此外， 也测试一下合并之后的六芯调试端口是否对AT32单片机有效果。   希望通过这个实验为之后的应用打下基础。

二、电路设计

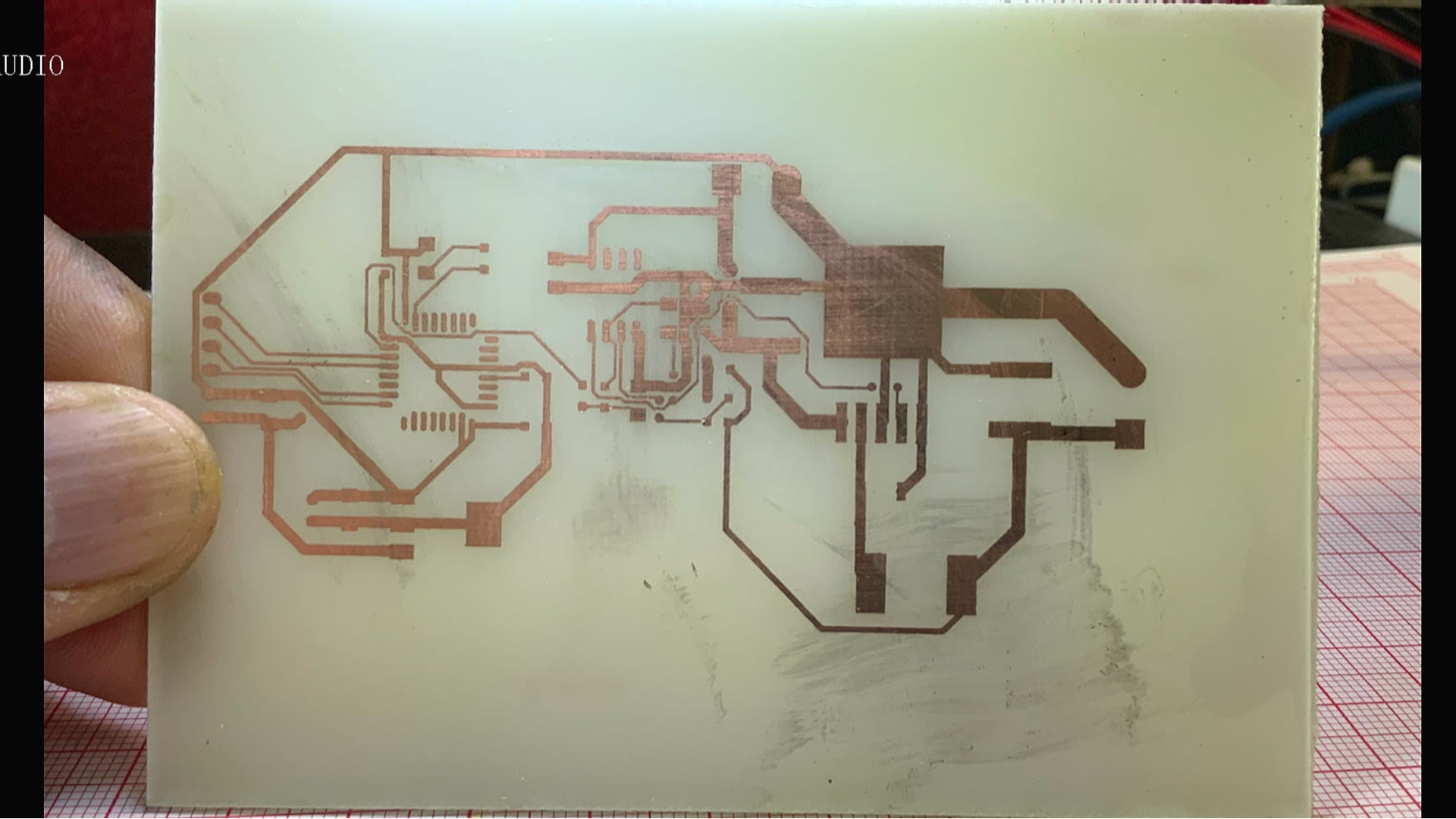

  设计电路图， 单片机使用 AT32F421， 使用它的定时器1 输出 PWM波形， 经过滤波之后， 设定 Buck电源的输出电压。 将昨天实验中的 LM2596稳压电路拷贝过来。  将它的输入 修改为 单片机的PWM滤波后的信号。  将 LM2596的输出电压经过 R31,32 分压之后 作为 LM358 积分调节器的正向输入。 这样 单片机输出的给定最高电压为 3.3V。  LM2596输出可以达到 9.9V。  铺设单面测试电路板，  一分钟之后得到测试电路板，  电路板制作的非常完美。  下面进行焊接调试。

AD\Test\2024\June\TestLM2596F421.PcbDoc

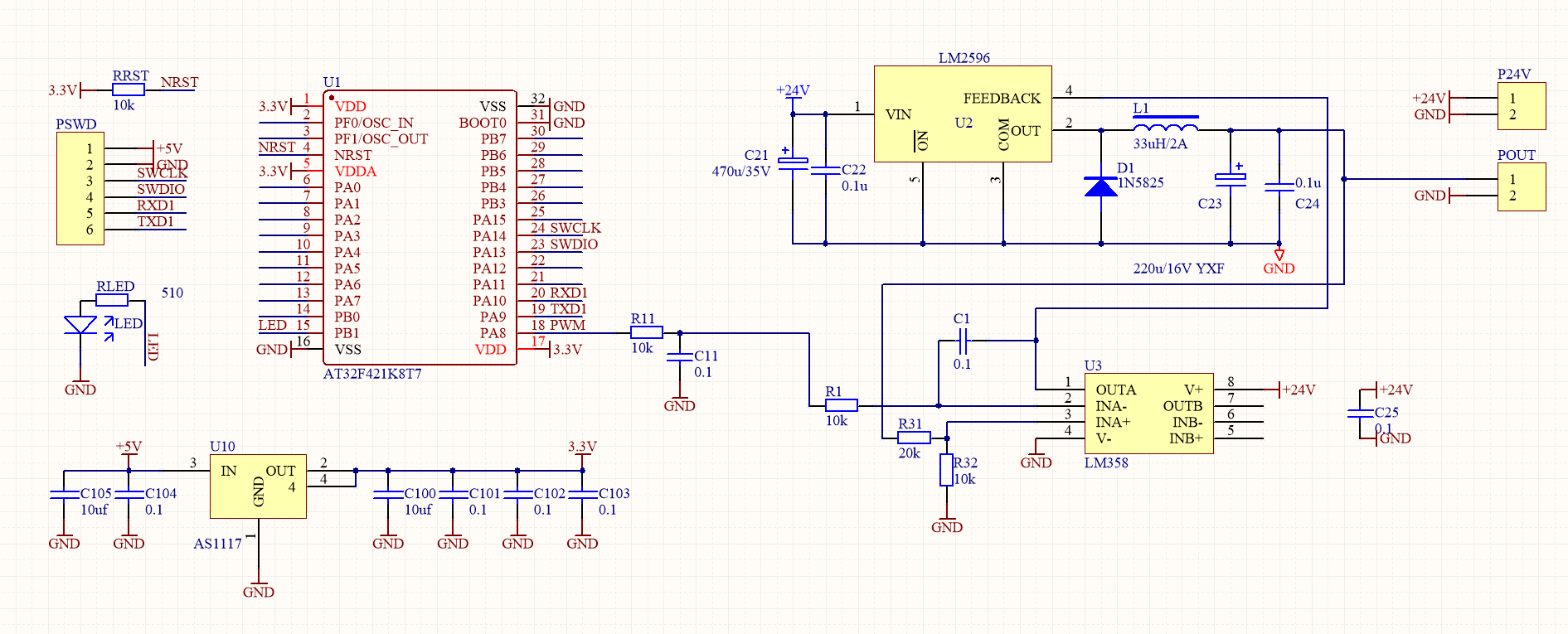

▲ 图1.2.1 测试电路原理图

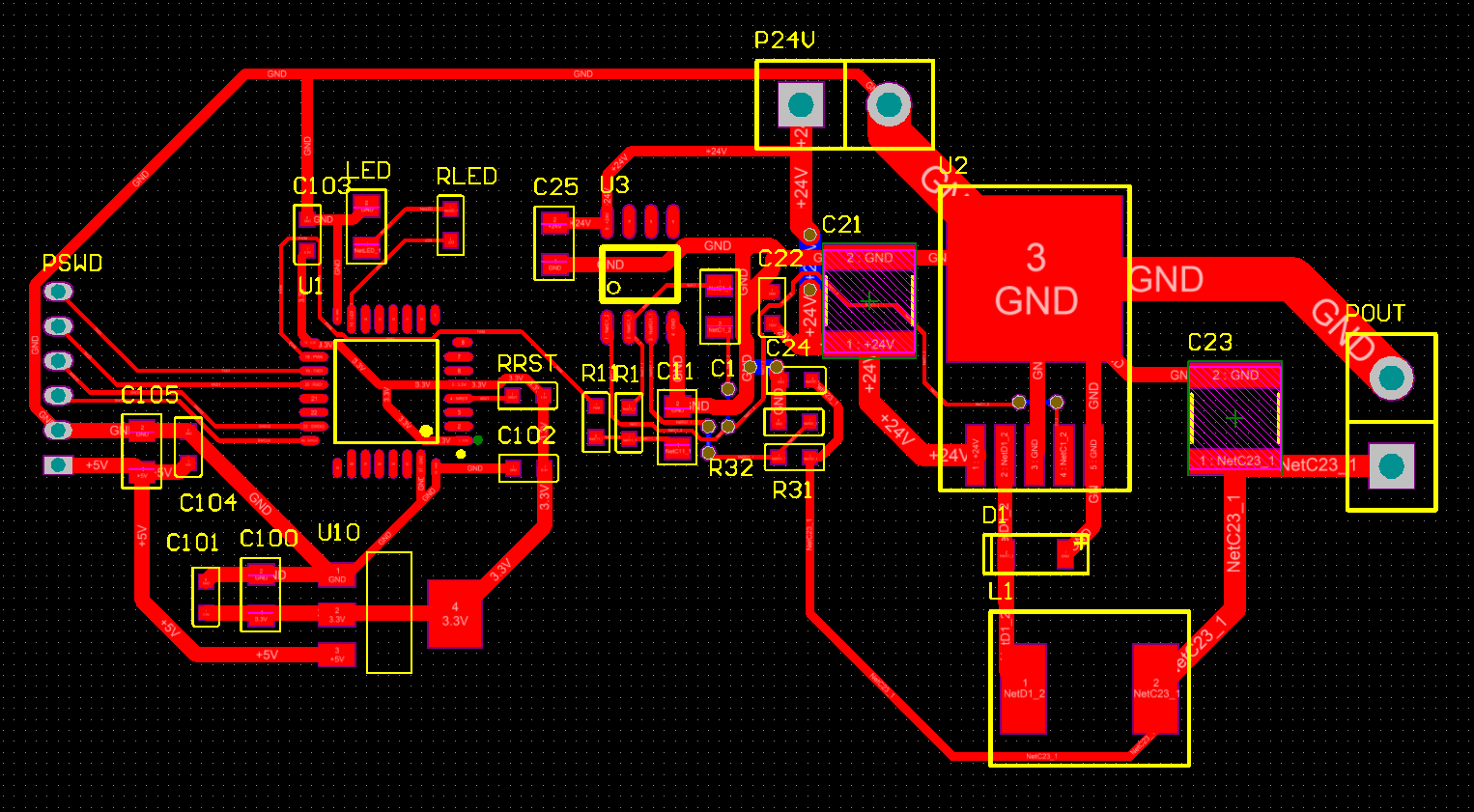

▲ 图1.2.2 测试电路PCB

三、焊接调试

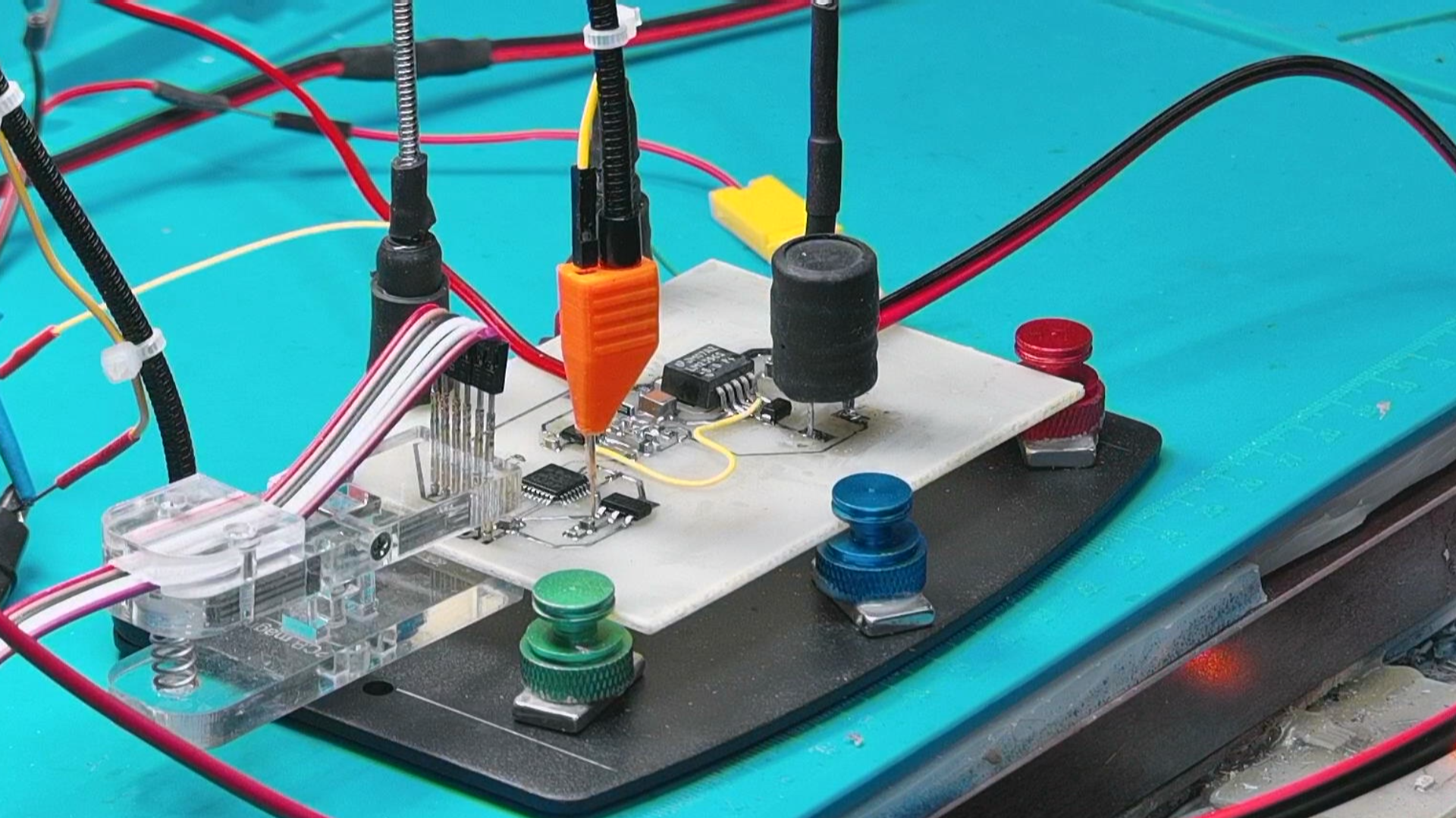

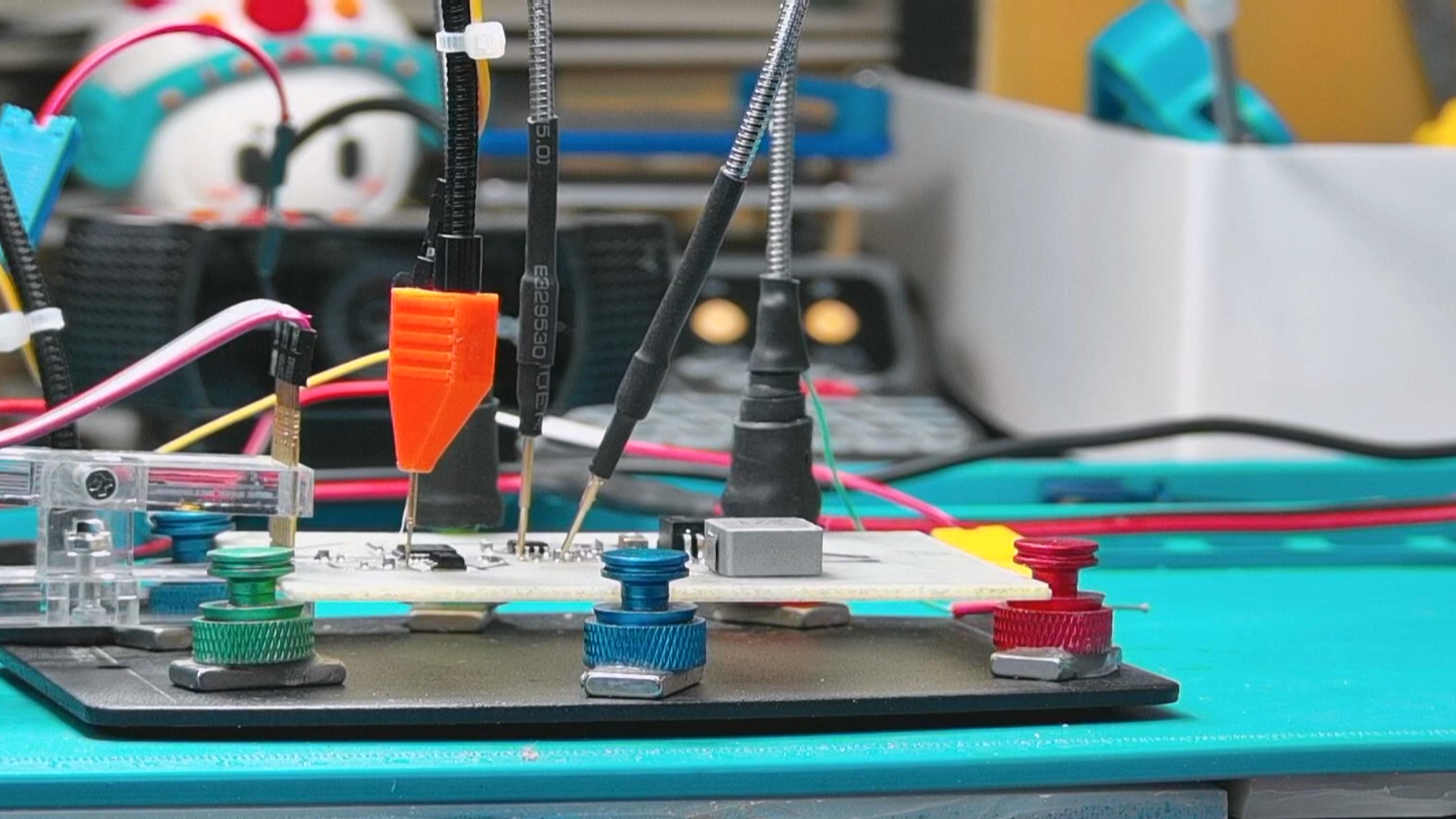

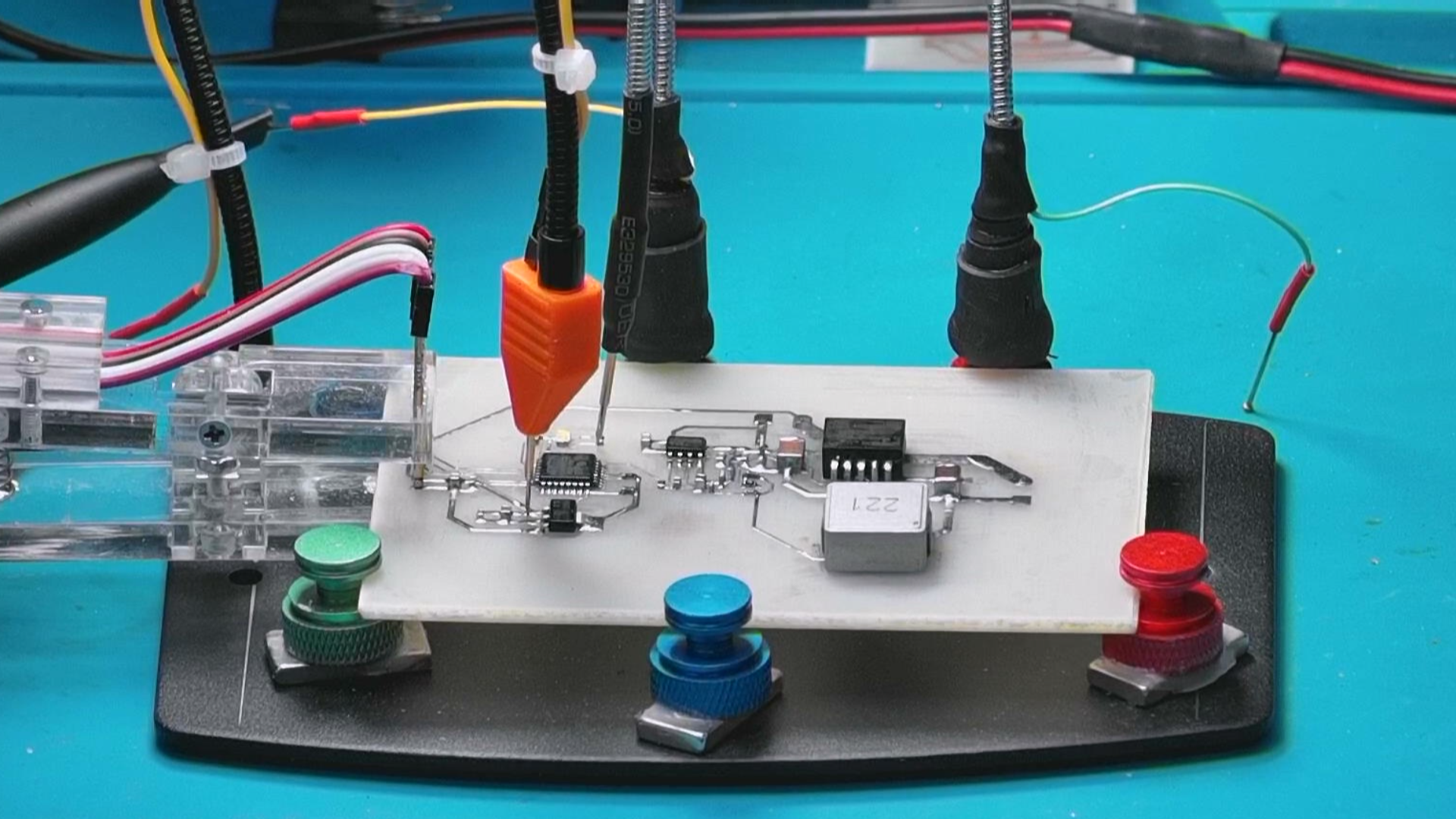

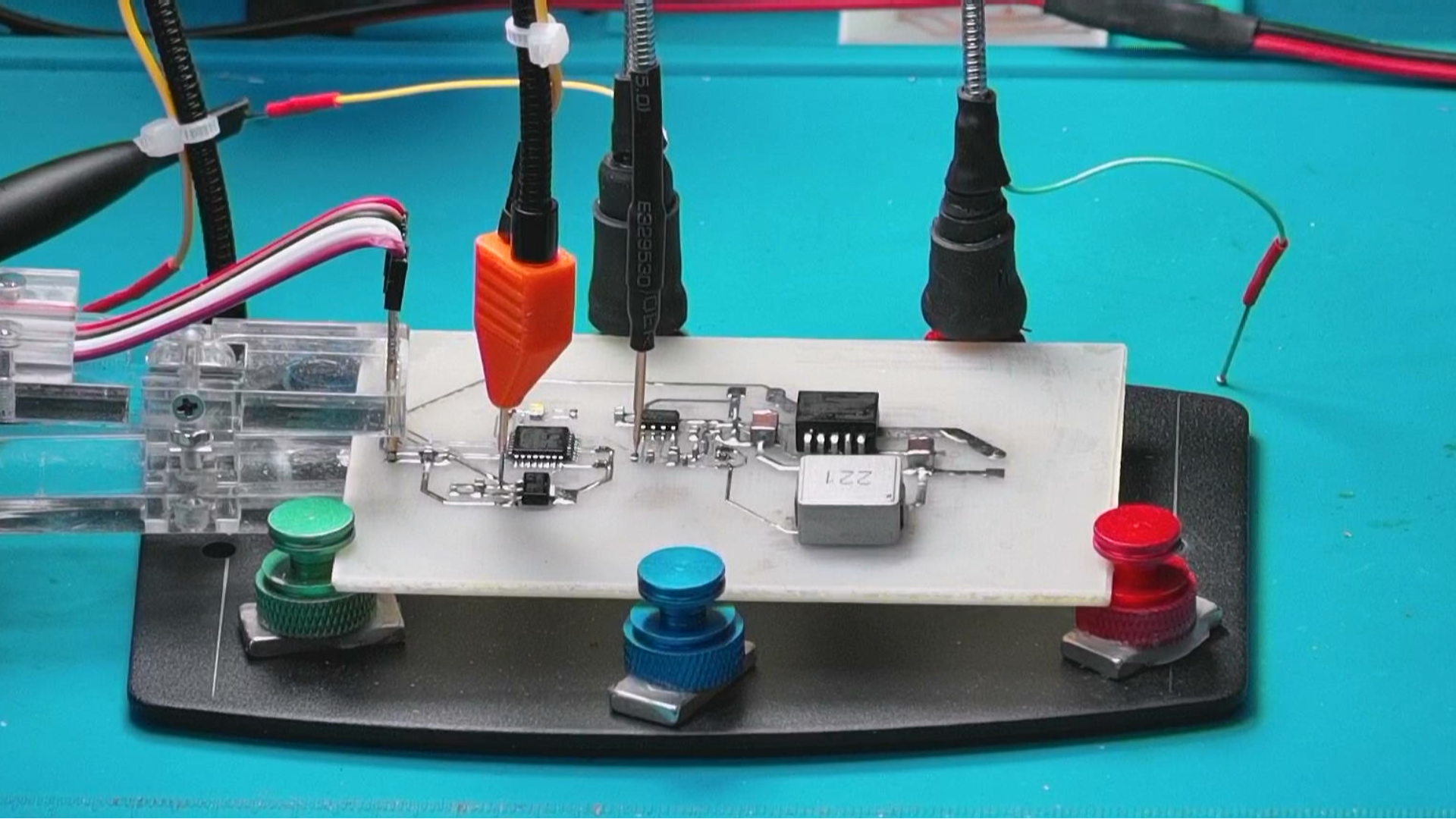

  焊接电路板。  清洗后准备调试。  单片机部分和稳压电路部分分别进行供电。  两个电路先分别进行调试。  然后在将它们连接在一起。

四、电路调试

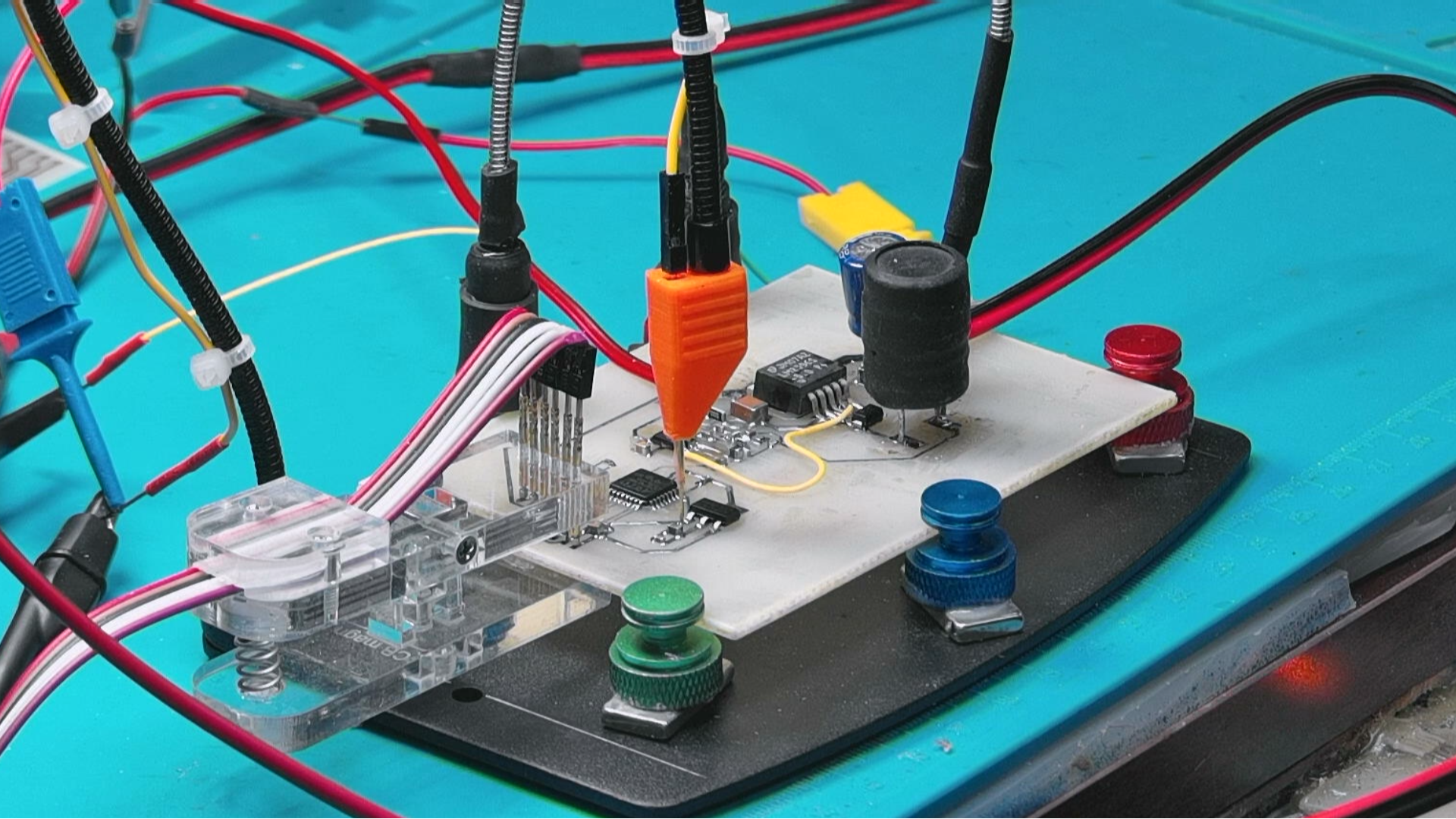

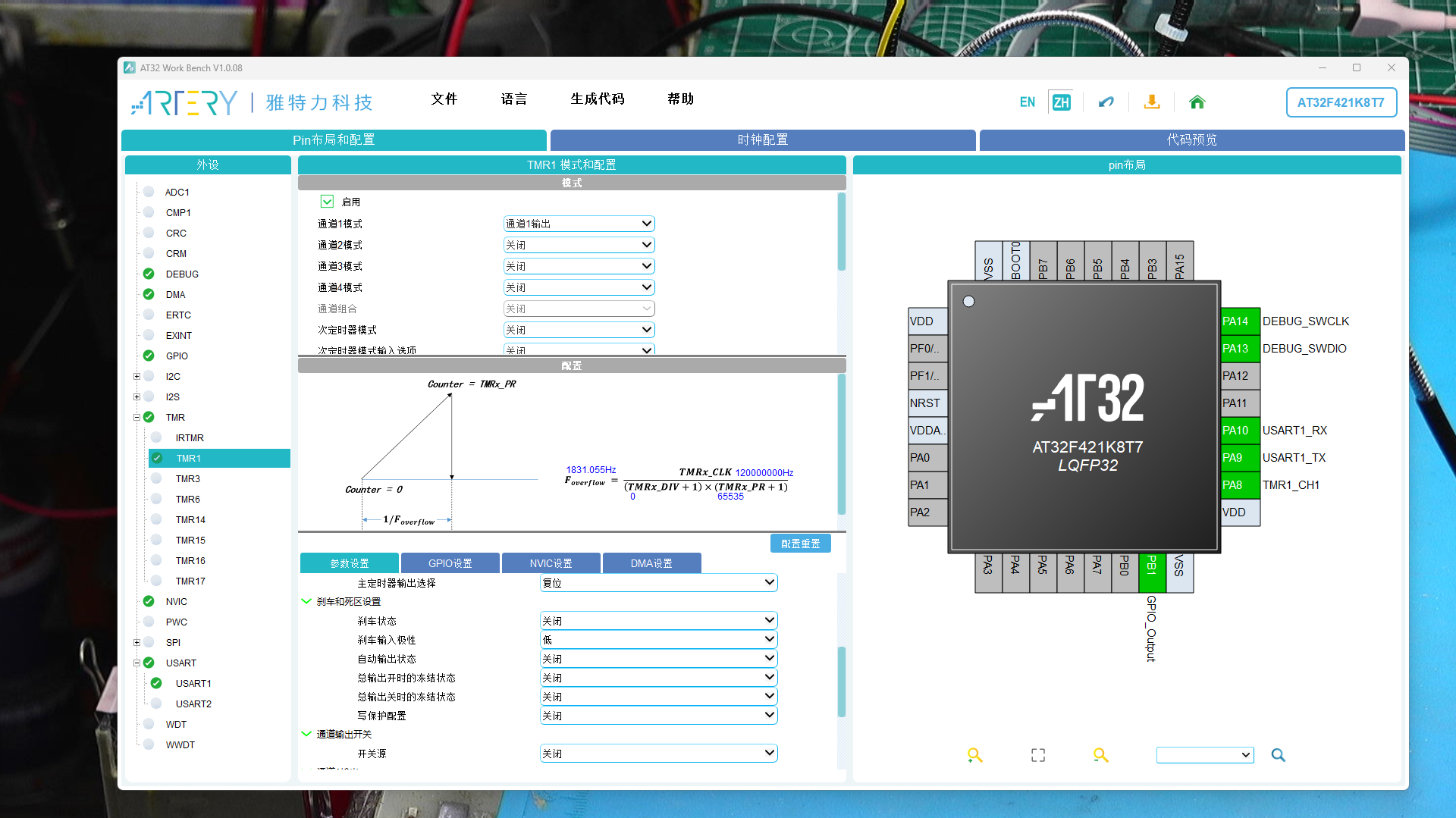

  使用 Work Bench 生成程序框架，  编写LED闪烁测试程序。  使用 DAP-LINK 下载之后，  电路板工作正常。  由此验证了单片机部分的硬件基本正常了。

  测试单片机PWM输出，  查看一下对应的波形和频率。  PWM输出有脉冲。  对应的频率为 1.83kHz， 这与 120MHz 系统始终在 0x10000 分频下的频率是一致的。  下面修改参数， 将PWM输出波形的频率提高到 100kHz。  同时修改对应的占空比。

▲ PWM波形

  修改定时器参数之后， PWM的频率为 100kHz， 占空比为 50%。  测量经过RC滤波之后的电压，  电压值为1.63V。 至此，单片机部分调试完毕。

▲ 图1.4.2 滤波后占空比50% 的电压信号

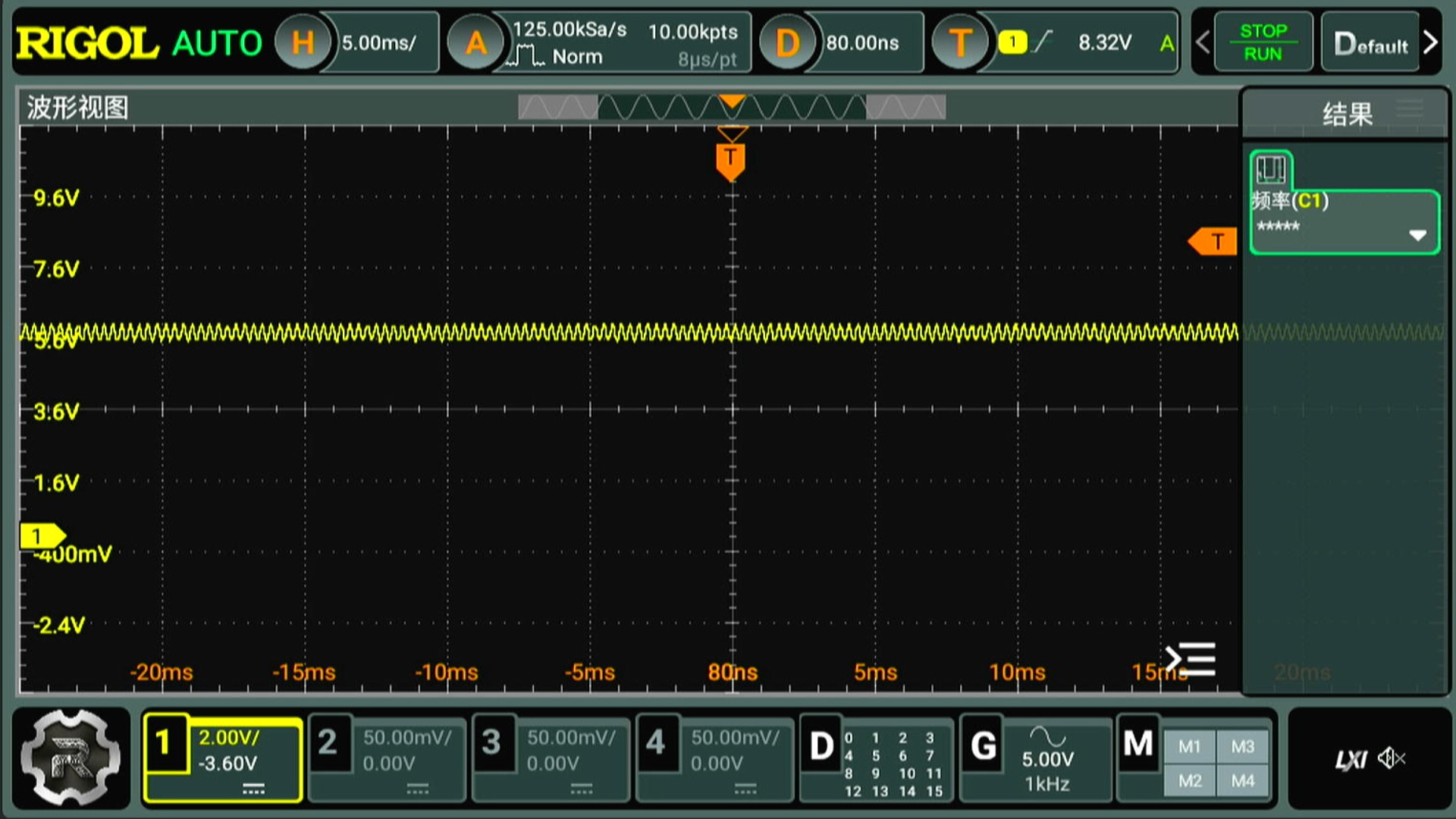

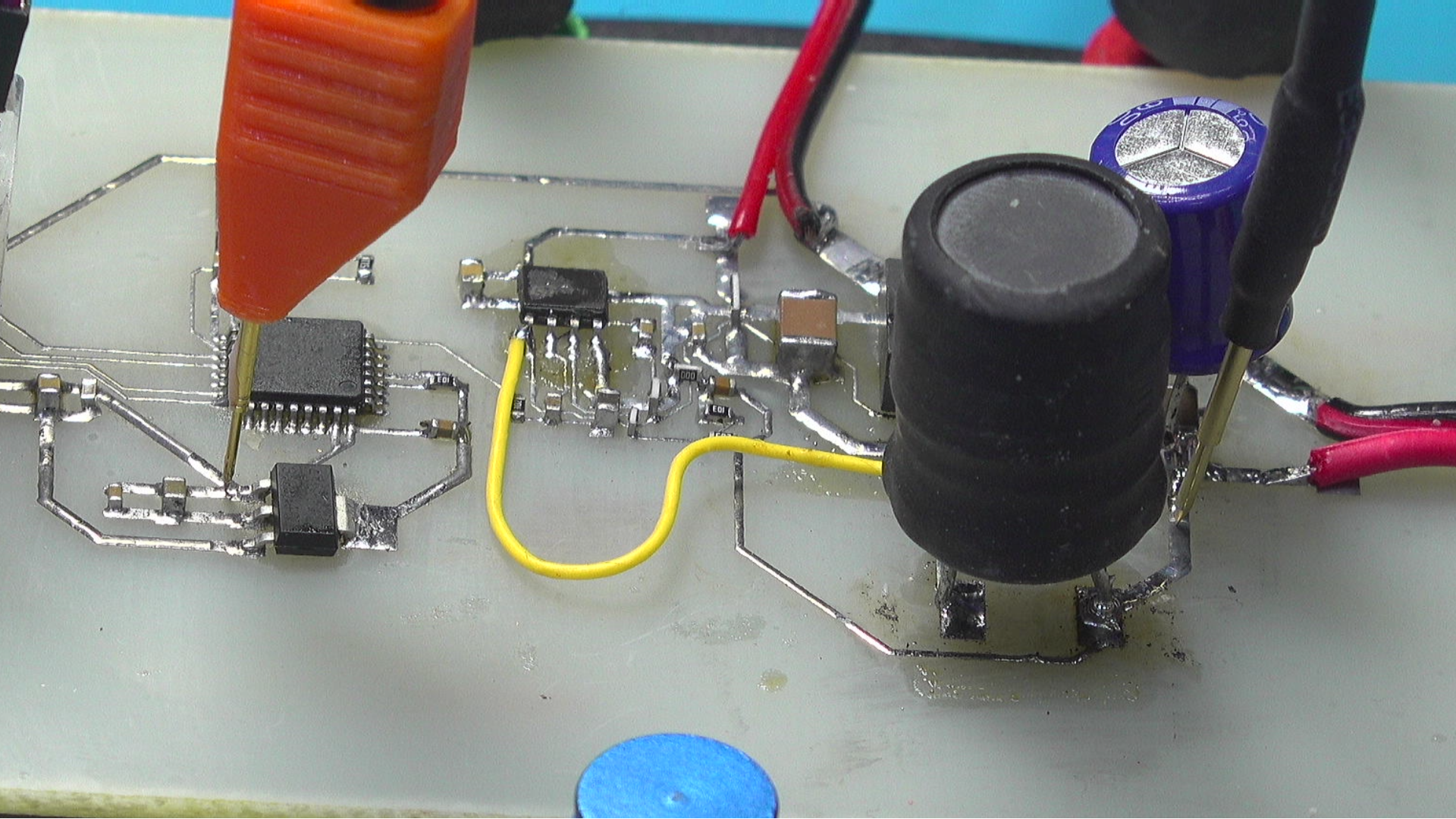

  给LM2596施加 12V电压。  测量输出电压， 对应5V左右， 这是 单片机输出PWM对应的平均电压的3倍。 符合电路中反馈比例设定的电压。 此外， 在50欧姆负载下， 输出纹波较大。  如果将负载改为 400守墓， 输出纹波就消失了。  将负载改为 30欧姆， 纹波增加， 实际上，这个纹波是因为LM2596输出电容容量过小造成的。 如果将输出电容增加到470微法以上， 就会大大减少输出纹波。

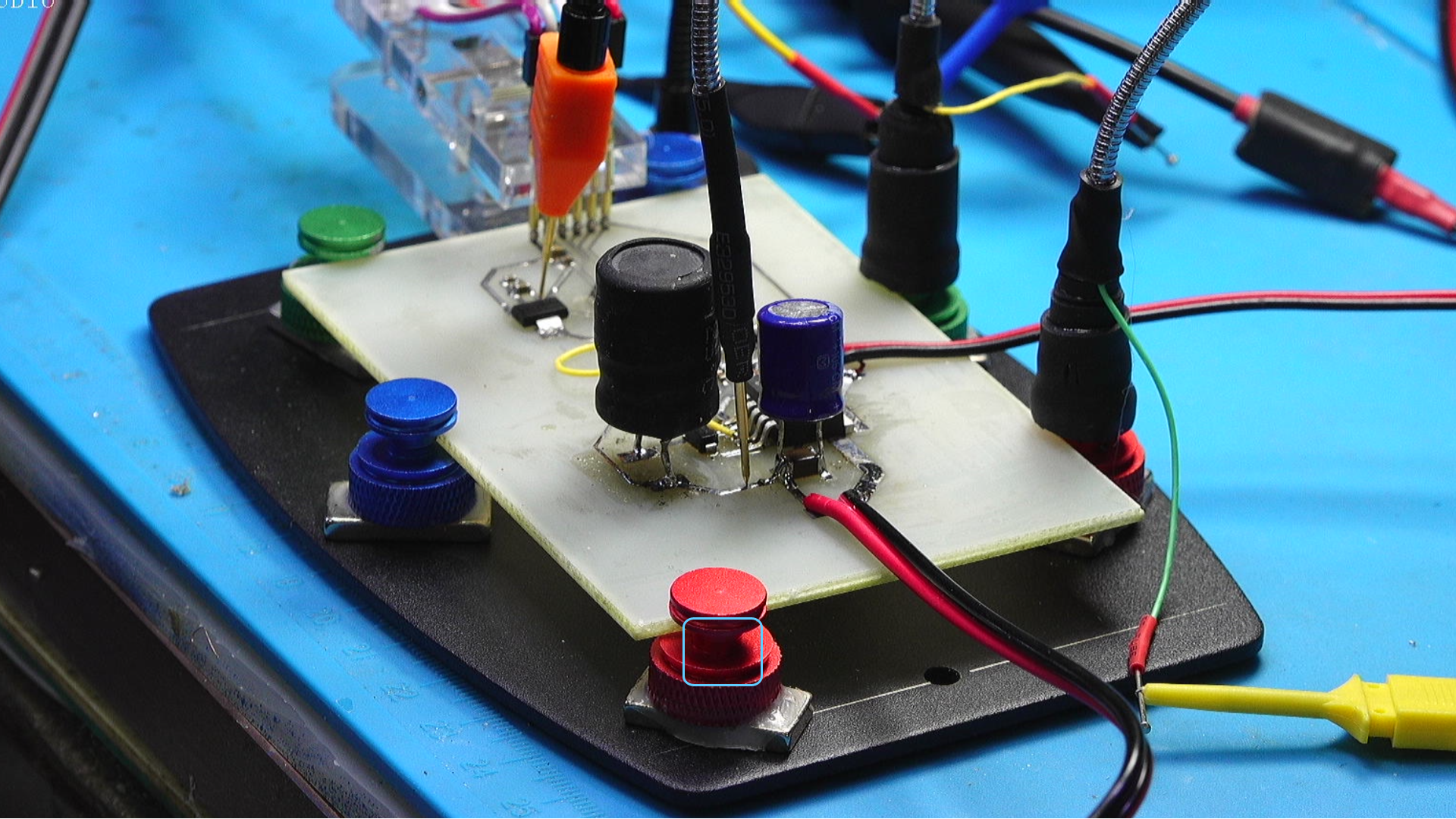

  将LM2596输出电容增加到 1000微法，  此时输出博文已经降低很多了。  下面测试一下单片机PWM的占空比对LM2596的影响。

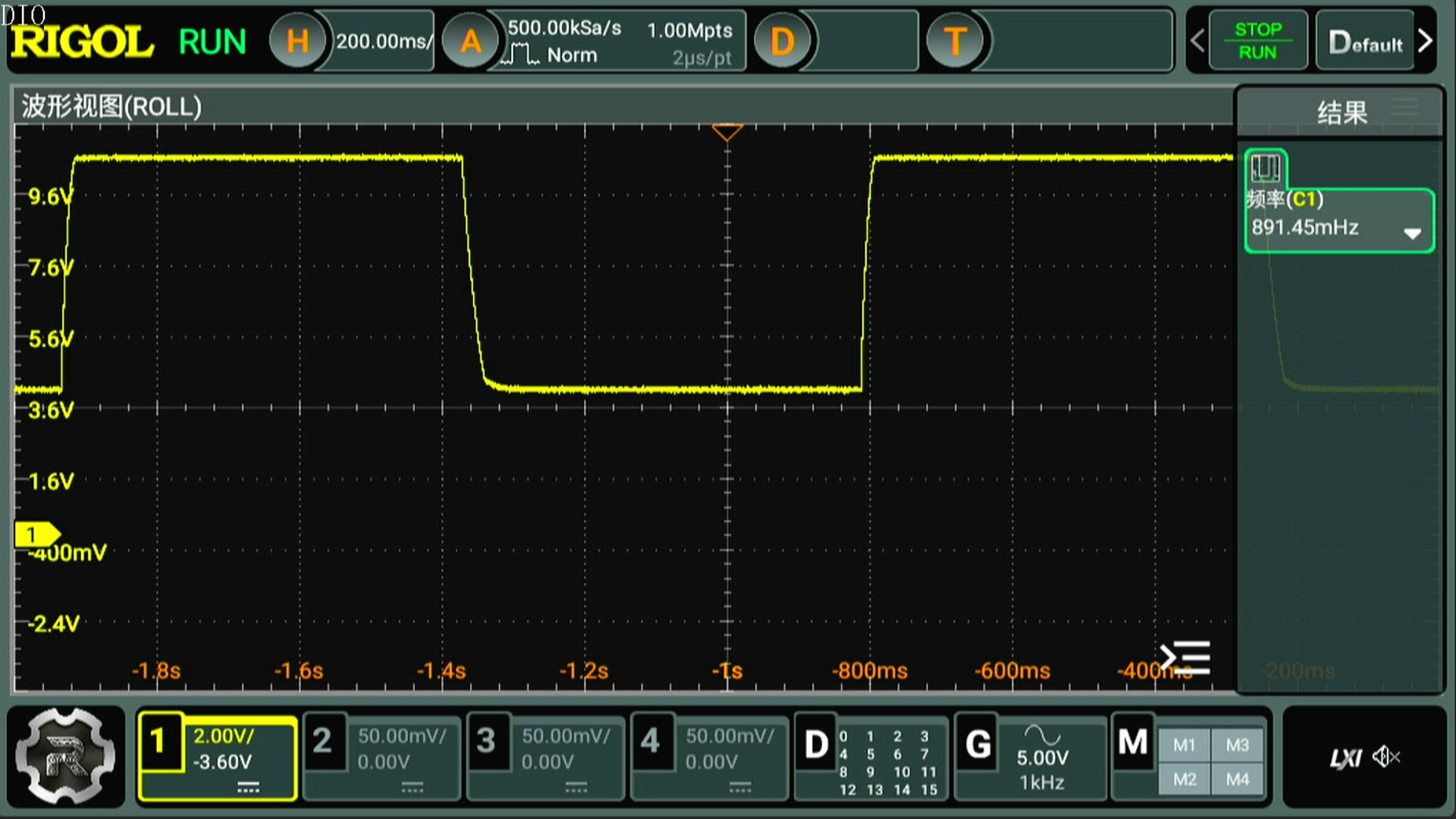

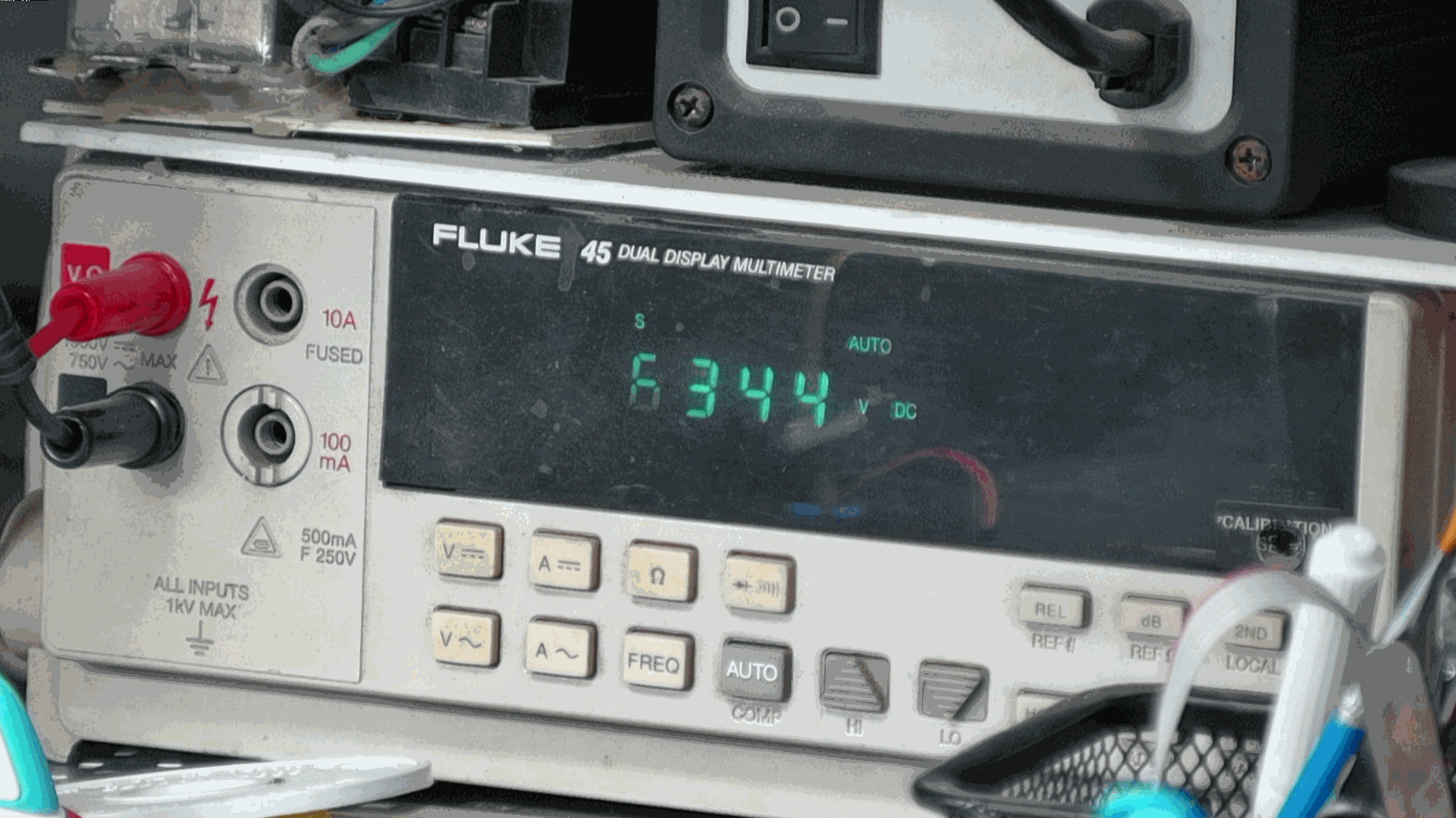

  通过软件， 周期改变定时器PWM的占空比。 可以看到输出的电压随着占空比的改变而变化。  由此验证了单片机对于 LM2596的控制作用。



※ 总  结 ※

---

  本文测试了单片机通过 PWM 控制LM2596的作用。  通过 PWM 输出控制电压， 使得 LM2596输出电压与PWM占空比之间呈现比例变化。  在将来的应用中， 可以将 LM2596更换成其他的 Buck 开关电源。  这样可以提高输出电流的能力。  在这里只是初步验证了这个方案。  在之后的应用设计中再进一步优化这个方案。

---
