01 参考答案

---

一、信号采样与恢复

1、信号的奈奎斯特频率（必做题）

  □ 解答：

  （1） $0.5{\omega }_0$

  （2） 3${\omega }_0$

  （3） ${\omega }_0$

  （4） $3{\omega }_0$

  （5） ${\omega }_0$

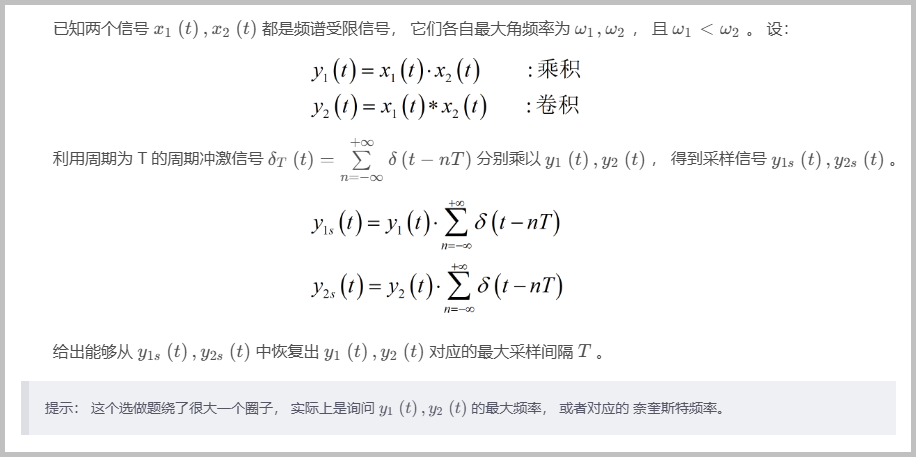

2、信号恢复时间间隔（选做题）

  □ 解答：

  信号 $y_1\left(t\right)$ 是两个信号乘积， 对应的频率是两个信号频谱的卷积。 这样 $y_1\left(t\right)$ 的最大角频率为 ${\omega }_1+{\omega }_2$ ； 对它进行采样， 对应的所需要最小采样频率等于 $\left({\omega }_1+{\omega }_2\right)/\pi$ 。 对应的采样最大间隔T：

  信号 $y_2\left(t\right)$ 是两个信号的卷积。 对应的频谱是两个信号频谱的乘积。 这样， $y_2\left(t\right)$ 的频谱范围等于 $\min \left({\omega }_1,{\omega }_2\right)$ 。 因为 ${\omega }_1<{\omega }_2$ ， 所以 $y_2\left(t\right)$ 的最大角频率等于 ${\omega }_1$ 。 由此可以判断， 它所对应的最大采样间隔T：

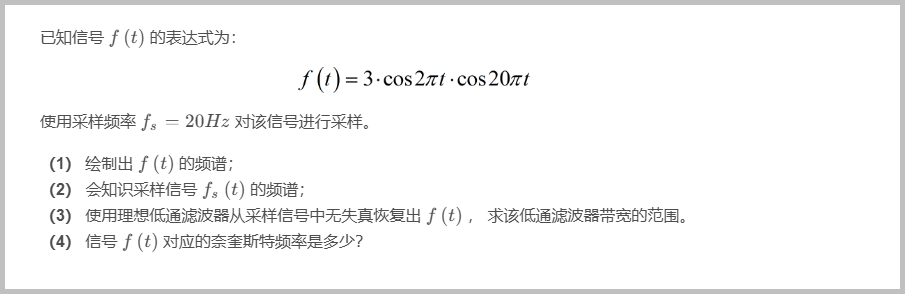

3、信号采样分析

（1）

  □ 解答：

  （1）

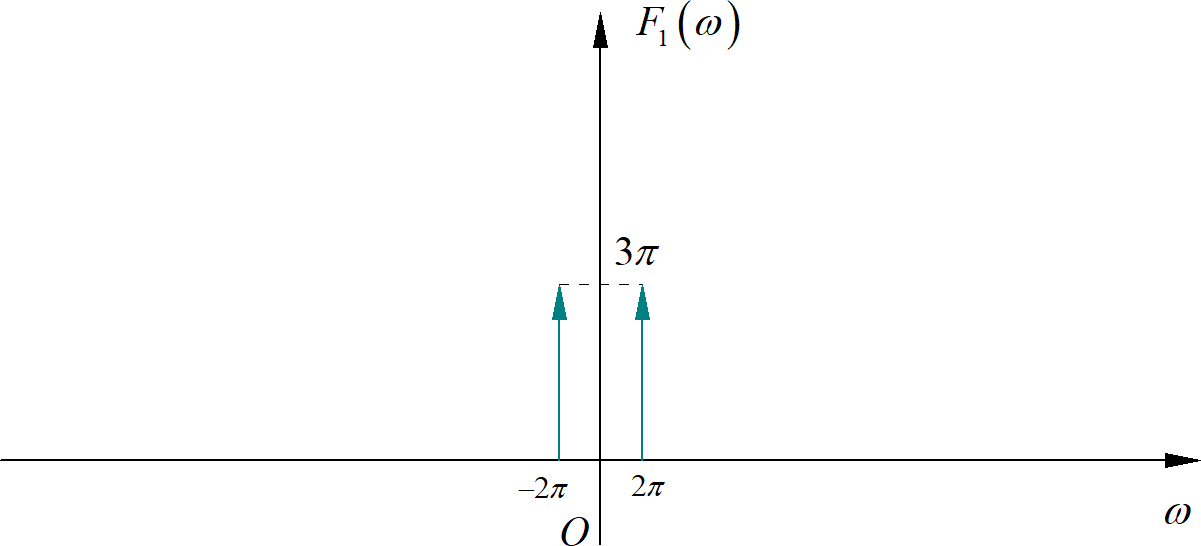

  先绘制出 $f_1\left(t\right)=3\cos 2\pi t$ 对应的频谱 $F_1\left(\omega \right)$ ：

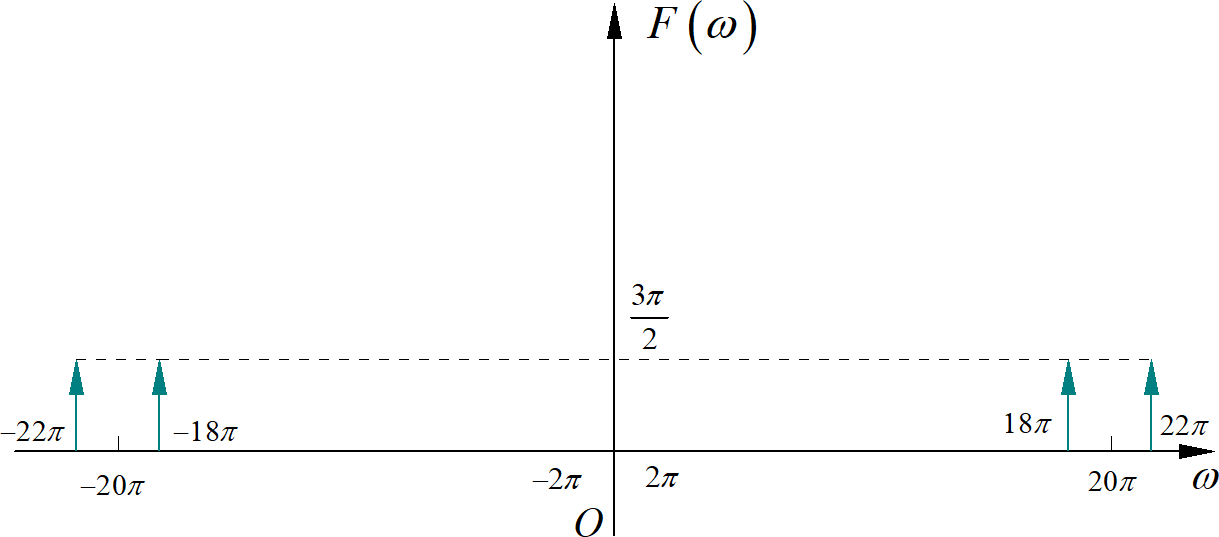

  信号 $f\left(t\right)=3\cdot \cos 2\pi t\cdot \cos 20\pi t$ 可以看成对 $f_1\left(t\right)$ 的调制信号。 将上述频谱进行搬移， 变得到信号 $f\left(t\right)$ 的频谱 $F\left(\omega \right)$ ：

  （2）

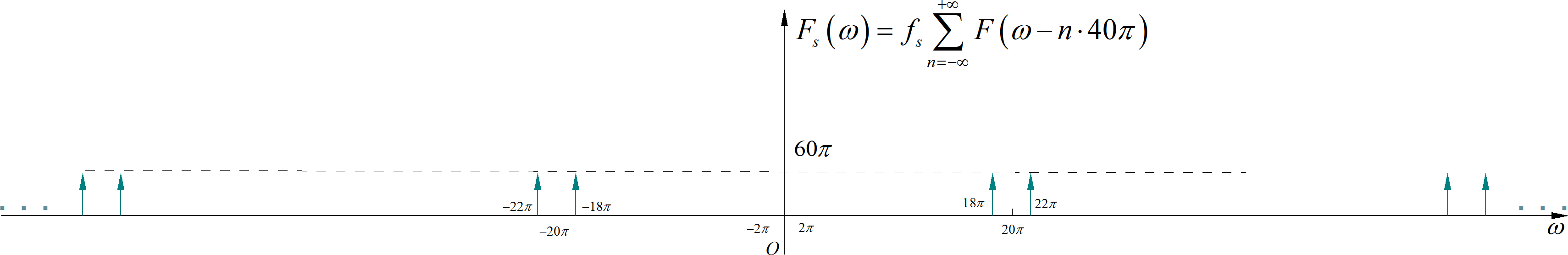

  采样信号 $f_s\left(t\right)$ 的频谱是 $f\left(t\right)$ 频谱， 按照 ${\omega }_s=40\pi$ 为周期进行周期延拓。

  由于 $F_s\left(\omega \right)$ 是 $F\left(\omega \right)$ 频谱延拓， 延拓的周期恰好是 前面调试信号频率的两倍。这样， 原来信号的频谱左右延拓之后能够相互重叠。 此时，重叠后的信号频谱又升高了 2倍， 对应的信号频谱的高度就是 $\frac{3\pi }{2}\times 20\times 2=60\pi$ 。

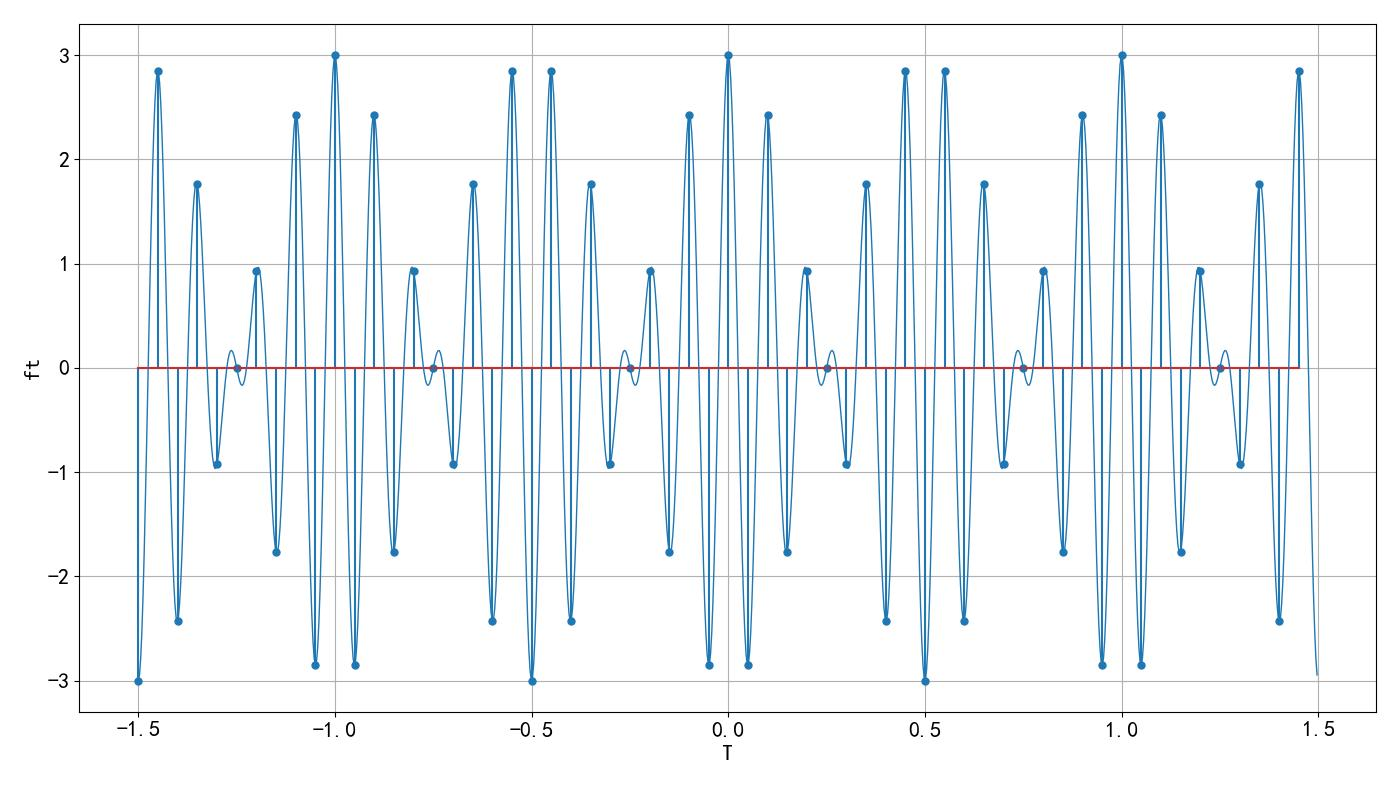

  下面给出了信号 $f\left(t\right)$ 以及对应的采样信号 $f_s\left(t\right)$ 的波形。

▲ 图1.1.1 信号以及采集信号波形

  （3）

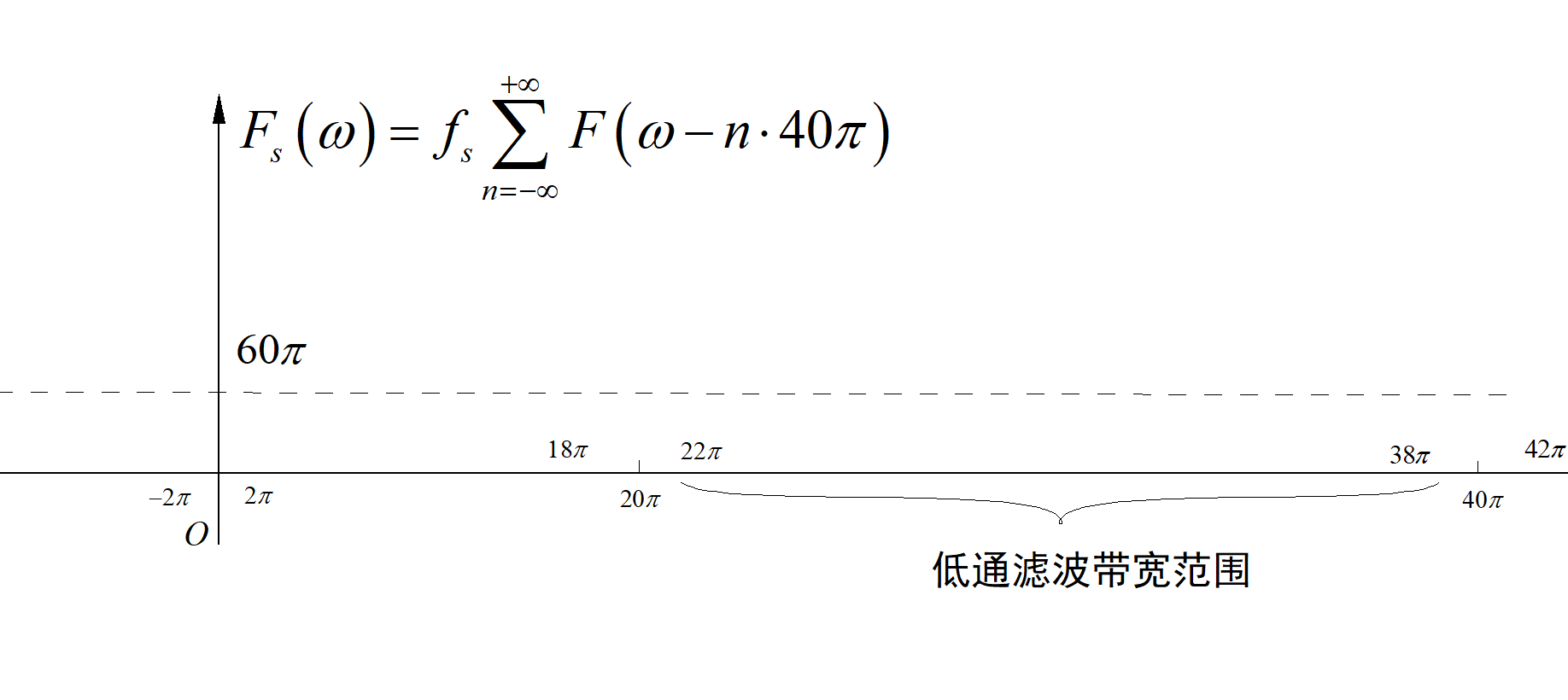

  为了能够恢复 原来的信号， 低通滤波器的截止频率应该在 $22\pi$ 到 $38\pi$ 之间。

  （4）

  由于 $f\left(t\right)$ 的最高频率为 $22\pi$ ， 所以对应的采样频率应该是大于最高频率的 2 倍， 对应 22Hz。 但是， 在本题中， 由于信号的频谱具有特殊的线性频谱的结果。 虽然在 20Hz 采样频率下， 但仍然能够将原来的信号进行恢复。

（2）

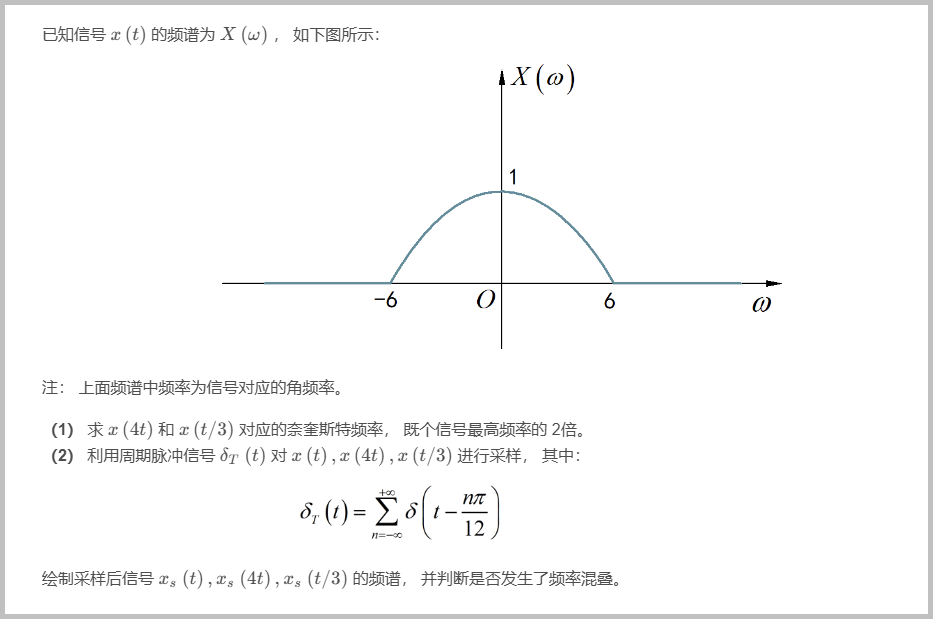

  □ 解答：

  （1） 信号 $x\left(t\right)$ 的最高角频率为 6， 对应的频率为 $3/\pi$ 。

• $x\left(4t\right)$ 的最高频率为 $12/\pi$ ， 对应的奈奎斯特频率为 $24/\pi$ 。
• $x\left(t/3\right)$ 的最高频率为 $1/\pi$ ， 对应的奈奎斯特频率为 $2/\pi$ 。

  （2） 采样冲击序列 ${\delta }_T\left(t\right)$ 的周期为 $T_s=\pi /12$ 。 对应的采样频率为 $f_s=1/T_s=12/\pi$ 。 对应的采样角频率为 ${\omega }_s=2\pi f_s=24$ 。

  下面分别绘制出 $x_s\left(t\right),x_s\left(4t\right),x_s\left(t/3\right)$ 对应的频率。

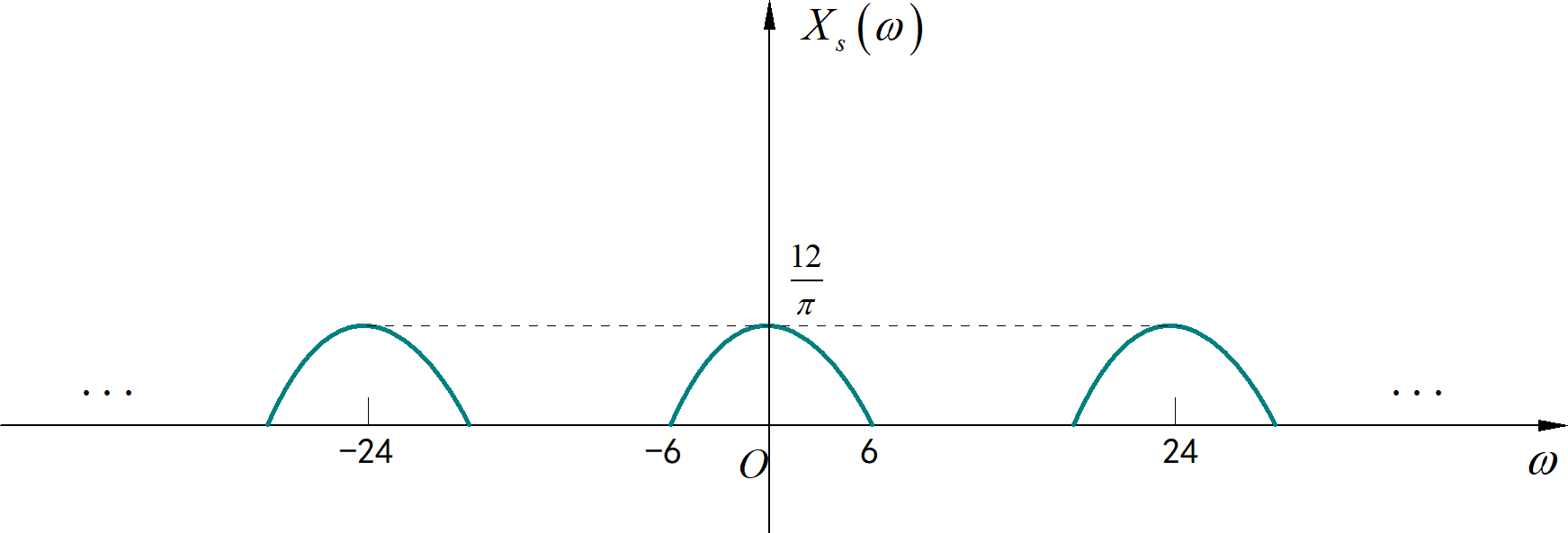

$x_s\left(t\right)$ 的频谱为：

$x_s\left(4t\right)$ 的频谱为：

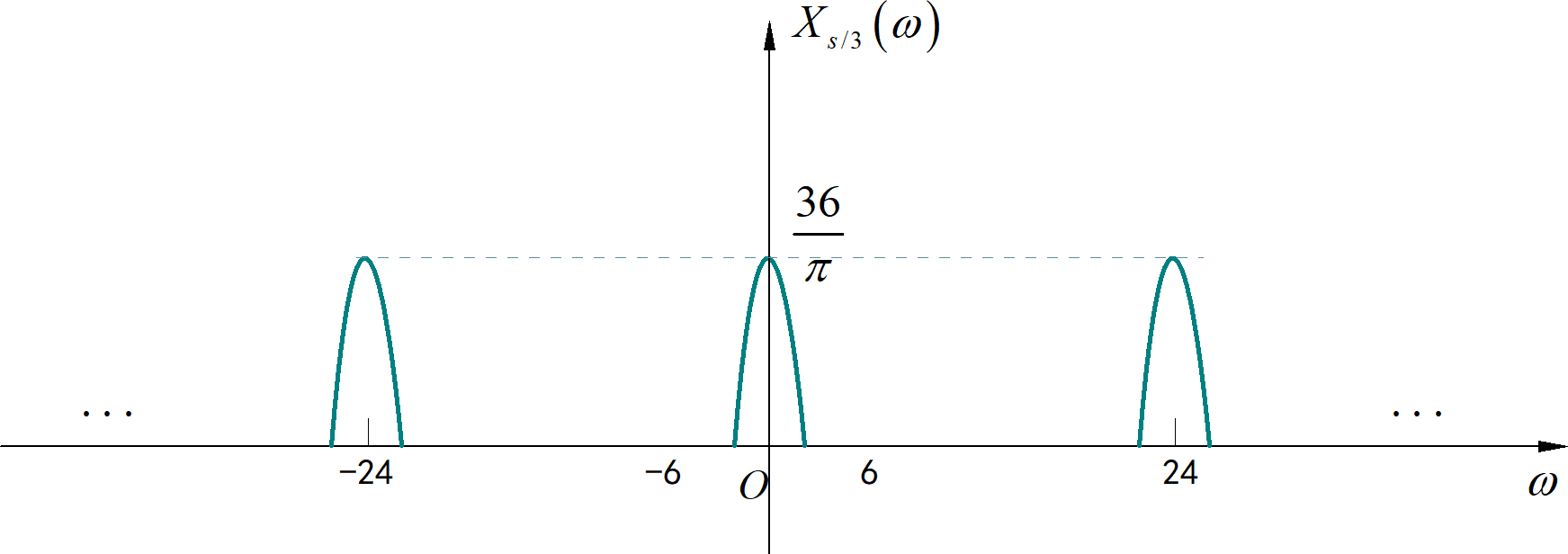

$x_s\left(t/3\right)$ 的频谱为：

（3）

  □ 解答：
。

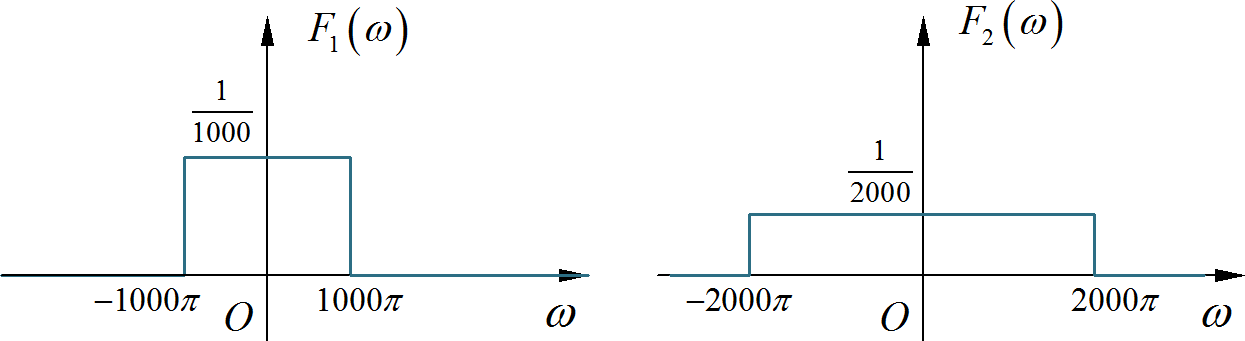

  （1） 根据 $f_1\left(t\right),f_2\left(t\right)$ 的表达式， 可以知道它们的频谱是矩形频谱， 最大频率分别是： $F_{1m}=1000\pi ,F_{2m}=2000\pi$ 。

▲ 图1.3.3 f1(t),f2(t)的频谱示意图

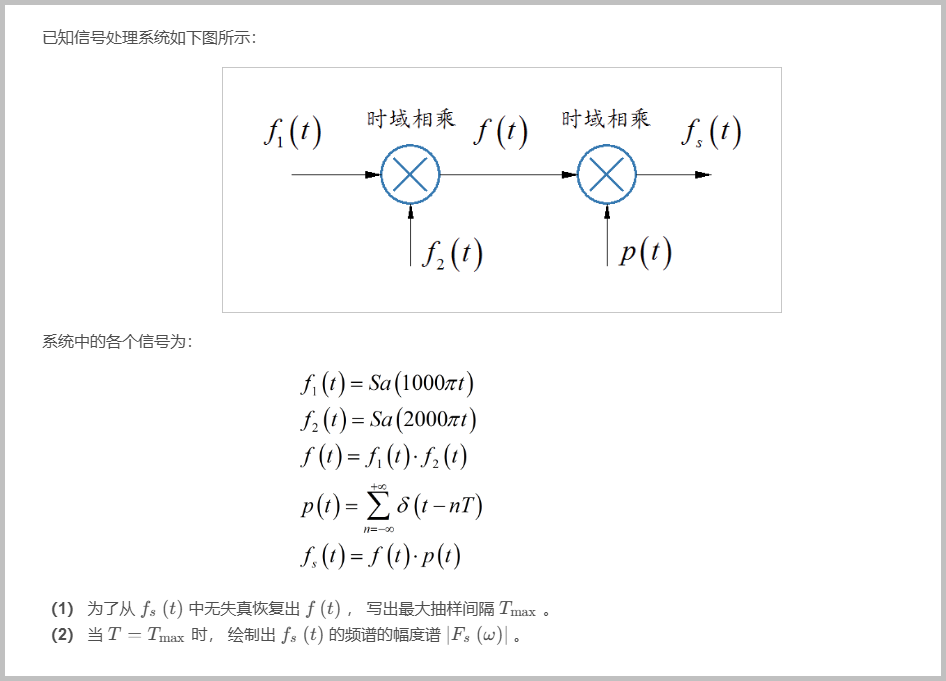

  根据系统框图可知 $f\left(t\right)=f_1\left(t\right)\cdot f_2\left(t\right)$ ，所以 $f\left(t\right)$ 对应的频谱最大频率等于 $f_1\left(t\right),f_2\left(t\right)$ 最高频率之和：

  因此，对于该信号最大抽样间隔为：

  （2）

  下面先绘制出 $f\left(t\right)$ 的频谱。

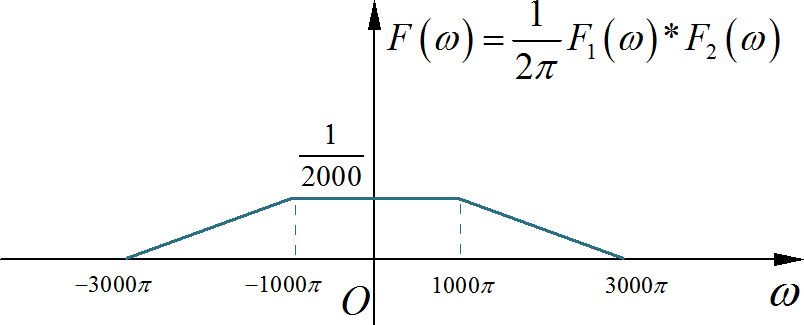

▲ 图1.3.4 f(t)的频谱示意图

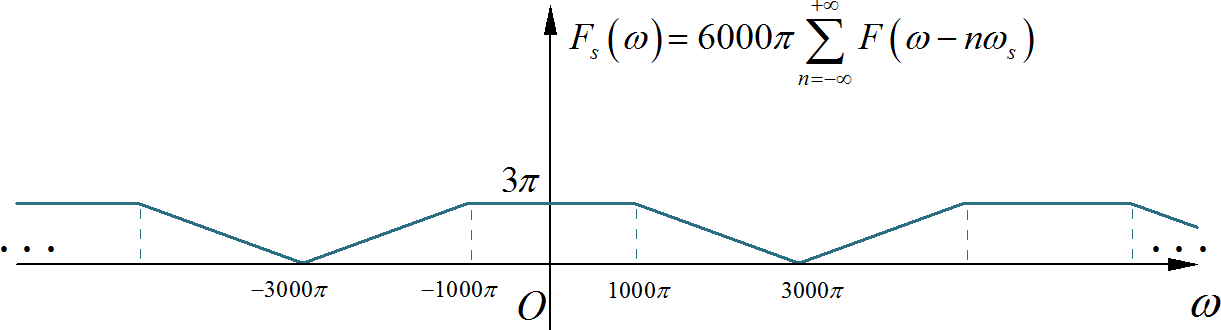

  经过采样之后， $T_s=1/3000$ 采样之后， 采样信号 $f_s\left(t\right)$ 的频谱为：

▲ 图1.3.5 fs(t)的频谱示意图

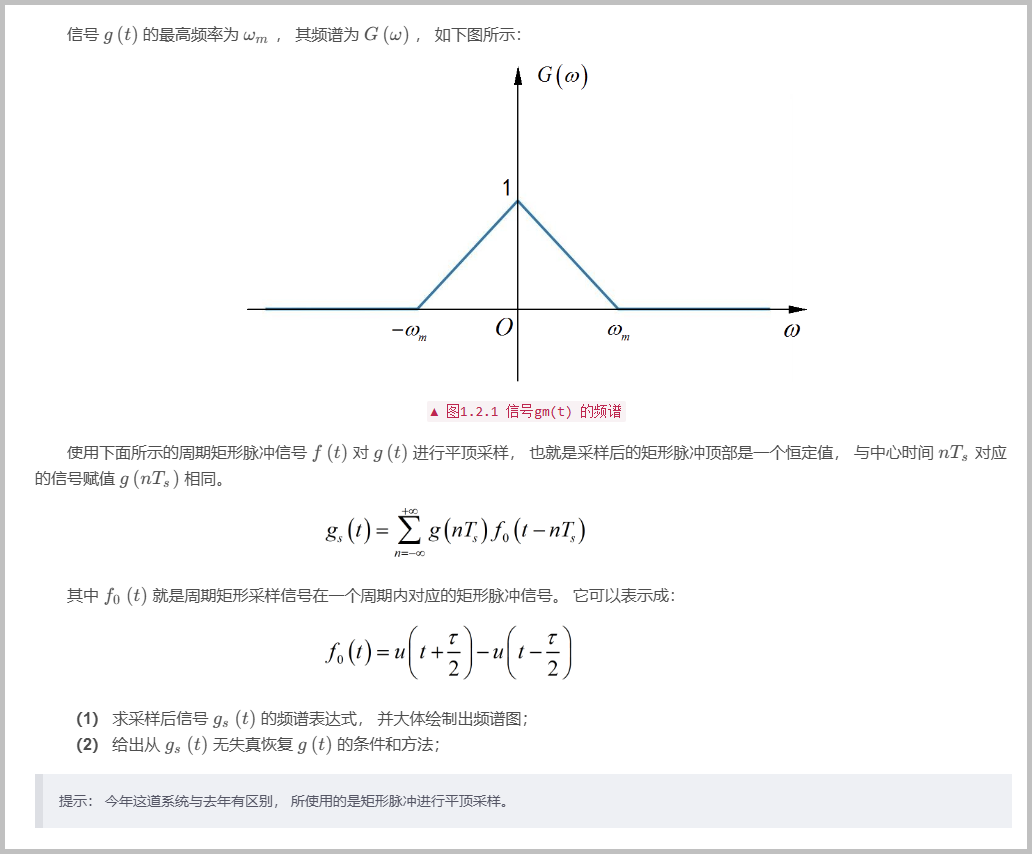

二、平顶采样

  □ 解答：
  （1） 使用周期三角脉冲信号 $f\left(t\right)$ 对于 $g\left(t\right)$ 进行平顶采样，得到 $g_s\left(t\right)=\sum _{n=-\infty }^{+\infty }g\left(n{T}_s\right)f_0\left(t-n{T}_s\right)$ ，可以表示成：

  其中 $f_0\left(t\right)$ 是周期三角脉冲信号的一个周期内的信号。 对于 $\sum _{n=-\infty }^{+\infty }g\left(n{T}_s\right)\cdot \delta \left(t-n{T}_s\right)$ 的频谱是 $g\left(t\right)$ 频谱的周期延拓：

$f_0\left(t\right)$ 的频谱 $F_0\left(\omega \right)$ 为：

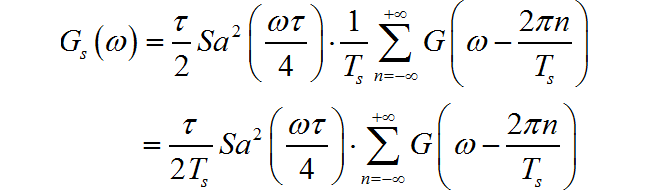

  所以 $g_s\left(t\right)$ 的频谱为：

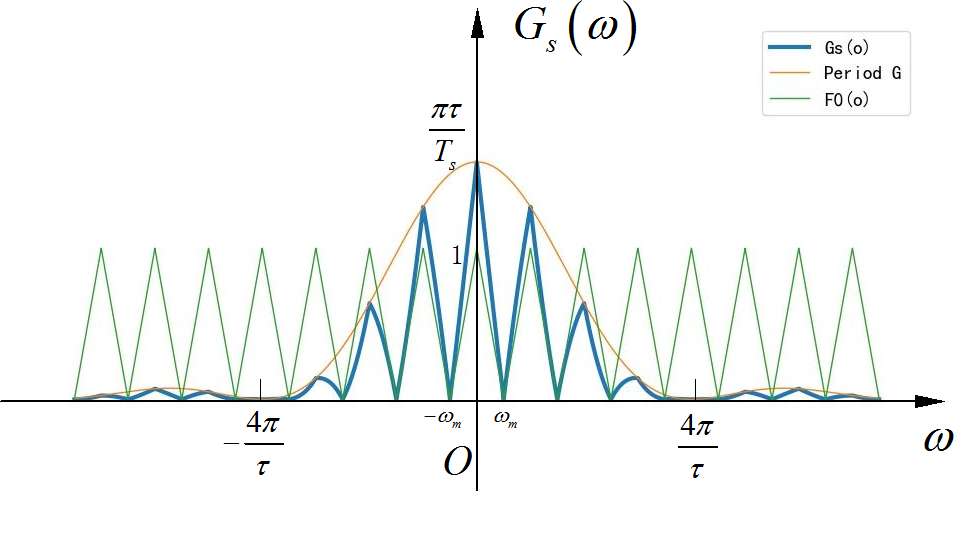

  可以看到 $G_s\left(\omega \right)$ 对应的频谱波形是将 $G\left(\omega \right)$ 周期延拓制后， 再乘以 $S{a}^2\left(\frac{\omega \tau }{4}\right)$ 。 对应的频谱波形如下：

▲ 图1.3.9 被采样后gs(t)的频谱示意图

  上面频谱波形绘制过程中，对应的参数分别为： ${\omega }_m=1,\tau =\pi /2$ ，利用 Python 绘制出的频谱波形图。 未来能够显示出频谱波形的特点， 频谱水平方向压缩了。

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2023-04-18
#
# Note:
#============================================================

from headm import *


o = linspace(-15,15,100000)
om = 1
tao = pi/om/2
ts = 2*pi/om/2

Gs = 1-arccos(cos(o*2*pi/2/om))/pi
Ts = pi*tao/ts*sinc(o*tao/4/pi)**2

G = Ts*Gs

plt.plot(o, G, lw=3, label='Gs(o)')
plt.plot(o, Ts, lw=1, label='Period G')
plt.plot(o, Gs, lw=1, label='F0(o)')

plt.xlabel("Frequency(rad/s)")
plt.ylabel("Amplitude")
plt.legend(loc='upper right')
plt.axis([min(o)-(max(o)-min(o))/20, max(o)+(max(o)-min(o))/20, -1.00, 2.50])
plt.grid(False)
plt.tight_layout()
plt.show()

#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

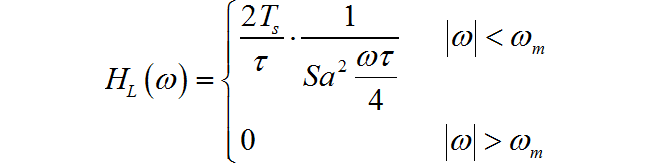

  （2） 根据 $g_s\left(t\right)$ 频谱的表达式， 可以看到如果需要恢复出 $g\left(t\right)$ 的频谱， 需要将 $g_s\left(t\right)$ 通过如下频率特性的低通滤波器。 截取其中 $\pm {\omega }_m$ 之间的频谱， 并除以 $\frac{\pi \tau }{T_s}\cdot S{a}^2\frac{\omega \tau }{4}$ 。

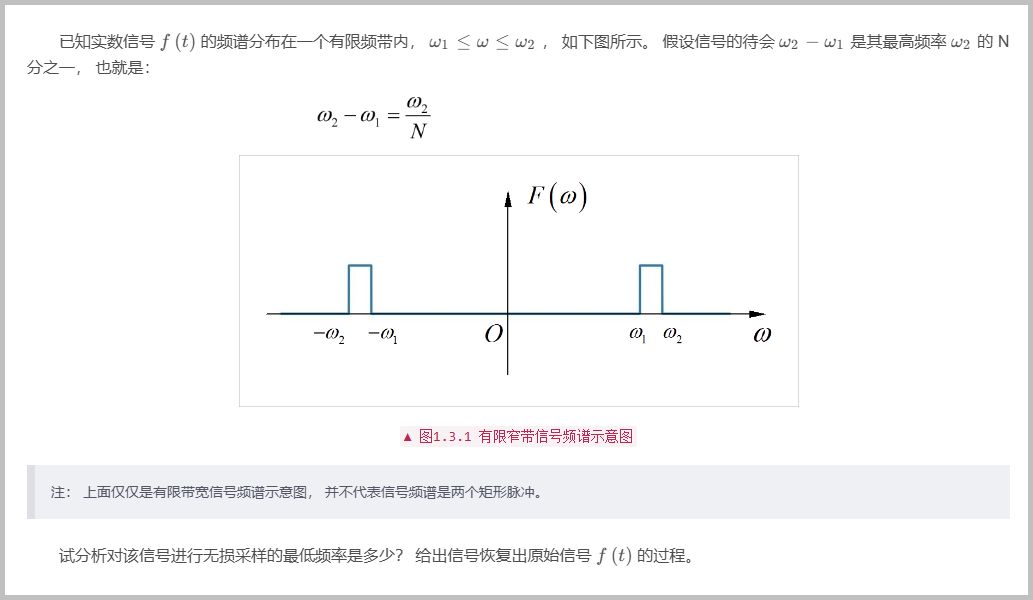

三、有限窄带信号的采样（选做）

  □ 解答：

  如果希望从采样数据中无损恢复信号 $f\left(t\right)$ ， 充分必要条件是在信号的频谱周期延拓之后， 信号频谱没有发生“混淆” 现象。

  为了保证信号能够恢复， 此时要求周期延拓之后的信号频谱不能够相互混叠。取 $m=\mathrm{int}\left(N\right)$ 为 小于 N的最大整数。 将 $\pm {\omega }_2$ 之间的频谱范围分成了 2m 份。

  按照 $2{\omega }_2/m$ 对应的频率进行采样， 原来的频谱按照 $2{\omega }_2/m$ 的周期左右延拓。此时，对应的延拓之后的频谱就会相互交错而不会混叠。 下面的示意图对此进行了描述。 红色和蓝色分别表示原来左右两个频谱延拓后所在的位置， 可以看到它们之间恰好相互交错，并不重叠。

▲ 图1.4.1 周期延拓之后的频谱

四、信号恢复补偿

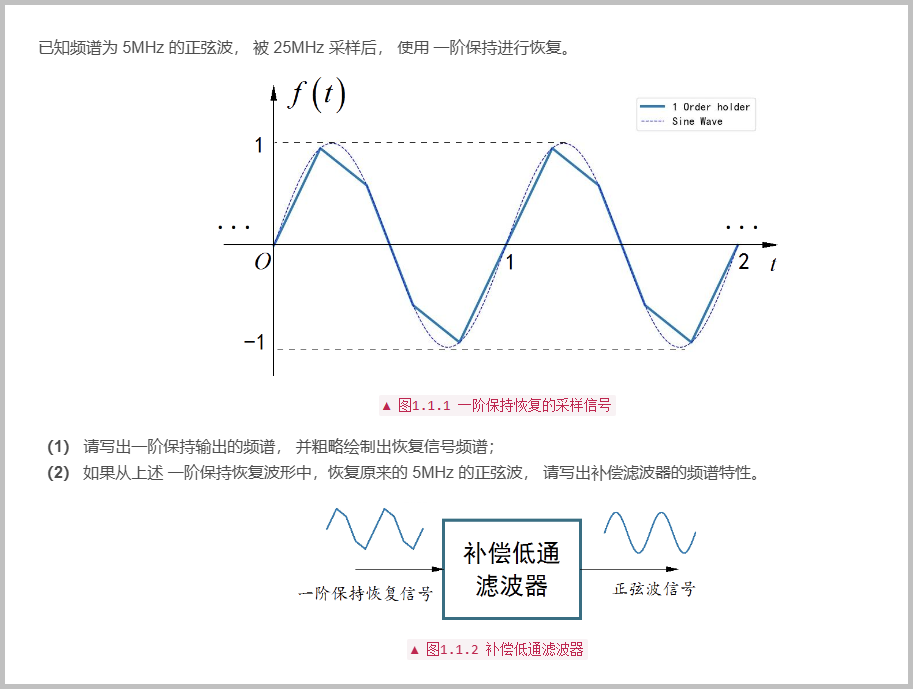

1、采样信号恢复

  □ 解答：

  （1） 对信号的一阶保持回复， 可以看成对采样的离散信号 使用 三角脉冲信号进行卷积。 根据题目给定的信号采样参数， 对应的三角脉冲信号的宽度为 $0.08\mu s$ （对应 12.5MHz 的周期）。

  对于频谱为 5MHz， 幅度为 1 的正弦波， 它的频谱为：

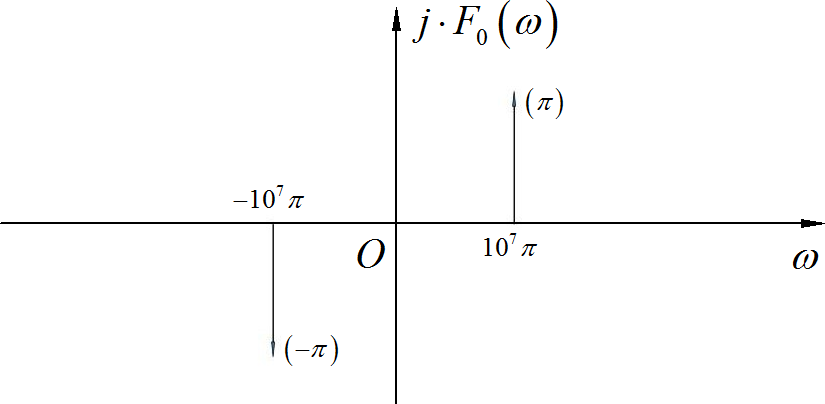

  由于 $F_0\left(\omega \right)$ 是一个纯虚数， 所以下面绘制出 $j\cdot F_0\left(\omega \right)$ 对应的波形：

▲ 图1.1.2 正弦波的频谱

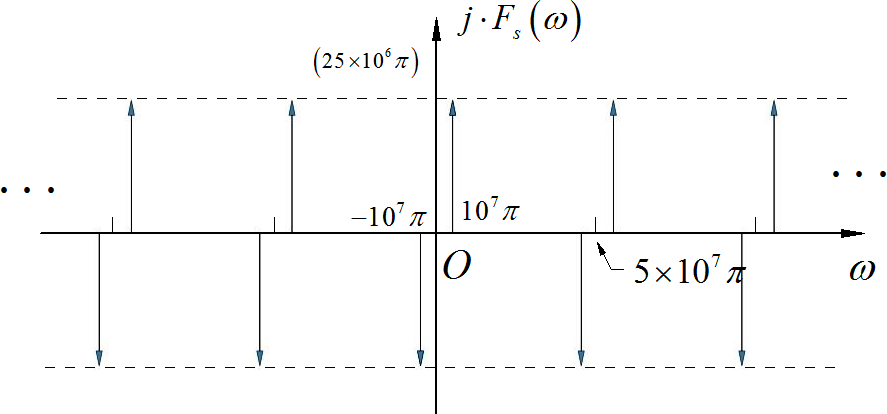

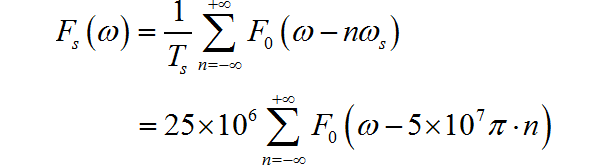

  对其进行 25MHz 的理想采样， 对应的频谱为：

  对应的频谱绘制如下， 为了显示出周期延拓，频率轴的尺度进行了压缩。

▲ 图1.1.3 理想采样信号频谱

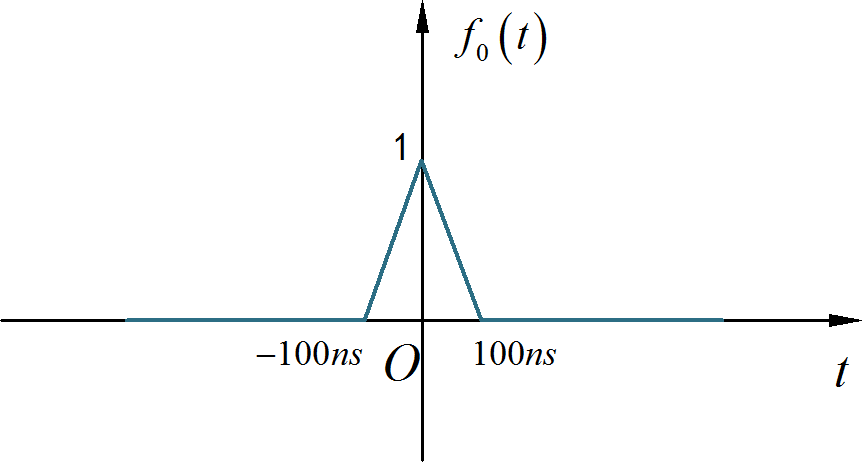

  对采样信号进行一阶保持， 等效于和采样周期等宽的三角脉冲信号进行卷积。 如下图所示：

▲ 图1.1.4 一阶保持对应的插值三角脉冲信号

  该信号的频谱为：

  因此， 一阶保持信号的频谱为：

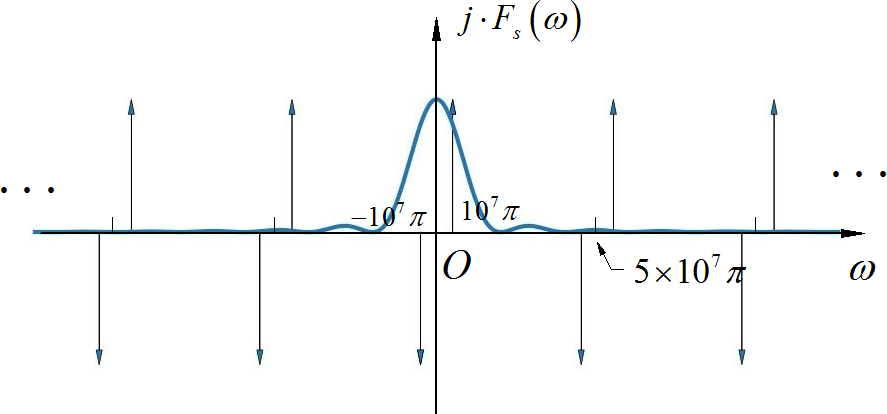

  可以看出一阶保持信号的频谱是在原来周期冲击频谱的基础上， 前面乘以 $S{a}^2\left(5\times 10^{-8}\omega \right)$ 加权系数，下面将该 sinc 函数与周期频谱绘制在一起， 也可以看到恢复信号的频谱主要包含有原信号 $F_0\left(\omega \right)$ 以及高次谐波， 但高次谐波分量被衰减较多（随着 ${\omega }^2$ 分之一衰减）。 所以绘制出来的信号频谱应该与原始 5MHz 正弦波频谱基本上一样， 高次谐波看不出来。

▲ 图1.1.5 将Sinc函数加权信号与理想采样对应的周期频谱绘制在一起

  下面是将一阶保持恢复信号的频谱绘制出来， 对应的高频谐波频谱省略了， 它们太小了。 请注意， 基波冲激频谱的强度，由原来的 $\pi$ 变成了 $10/\pi$ ， 幅值有所衰减。

▲ 图1.1.6 一阶保持信号频谱（省略了高斯谐波）

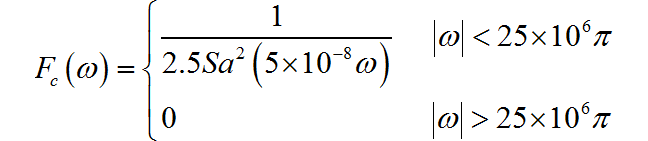

  （2） 从一阶保持波形中，恢复原来的 5MHz 的正弦波，对应的补偿滤波器的频谱特性如下：

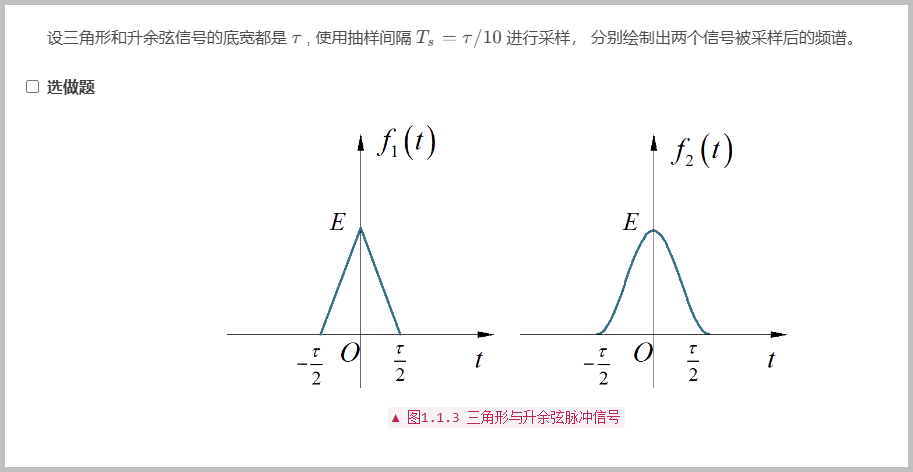

2、采样信号的频谱

  □ 解答：

  查找典型信号频谱， 可以分别得到单个三角脉冲以及升余弦脉冲信号的频谱表达式。 单个三角脉冲信号的频谱为：

  单个升余弦脉冲信号的频谱为：

  将它们使用 $T_s=\tau /10$ 进行采样后，对应的频谱为：

  下面使用 Python 程序绘制上面频谱图。 为了便于绘制， 设置频谱中的参数 $E=1,\tau =1$ 。

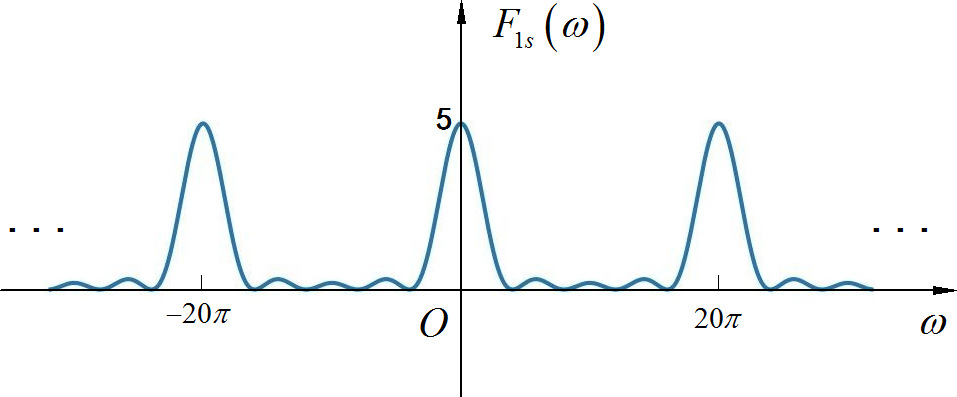

▲ 图1.1.7 三角脉冲信号采样信号频谱示意图

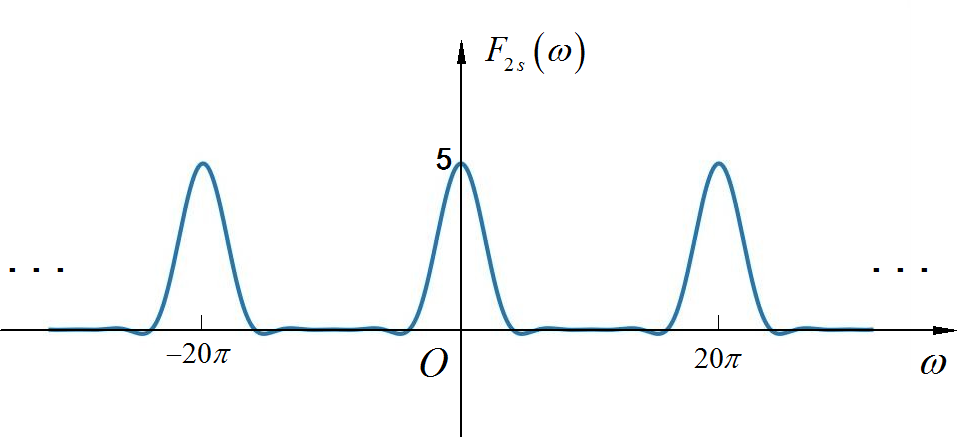

▲ 图1.1.8 升余弦脉冲信号采样信号频谱示意图

from headm import *

t = linspace(-100, 100, 10000)

f = 0*t

for i in range(100):

    n = i - 50
    o = t-20*pi*n
    f = f + 5*sinc(o/2/pi)/(1-(o/2/pi)**2)

plt.plot(t, f, lw=3)

plt.xlabel("t")
plt.ylabel("f(t)")
plt.axis([min(t)-(max(t)-min(t))/20, max(t)+(max(t)-min(t))/20, -6.00, 10.00])
plt.grid(False)
plt.tight_layout()
plt.show()

---
