01 天线放大电路

---

一、前言

  刚才测试了多款天线线圈，  对于多匝大面积的线圈， 虽然可以大大提高接收的灵敏性，  但是将来占用的电路板空间比较大， 下面测试两级天线放大电路， 看是否可以使用小型线圈来接收455kHz 的无线电信号。

二、电路设计

  测试电路原理图，  实在原来的选频放大电路的基础上， 增加了以及前置放大电路。  这样可以提高对输入信号的放大增益。  下面测试一下这个电路的效果。  铺设单面电路图， 适合一分钟制板。

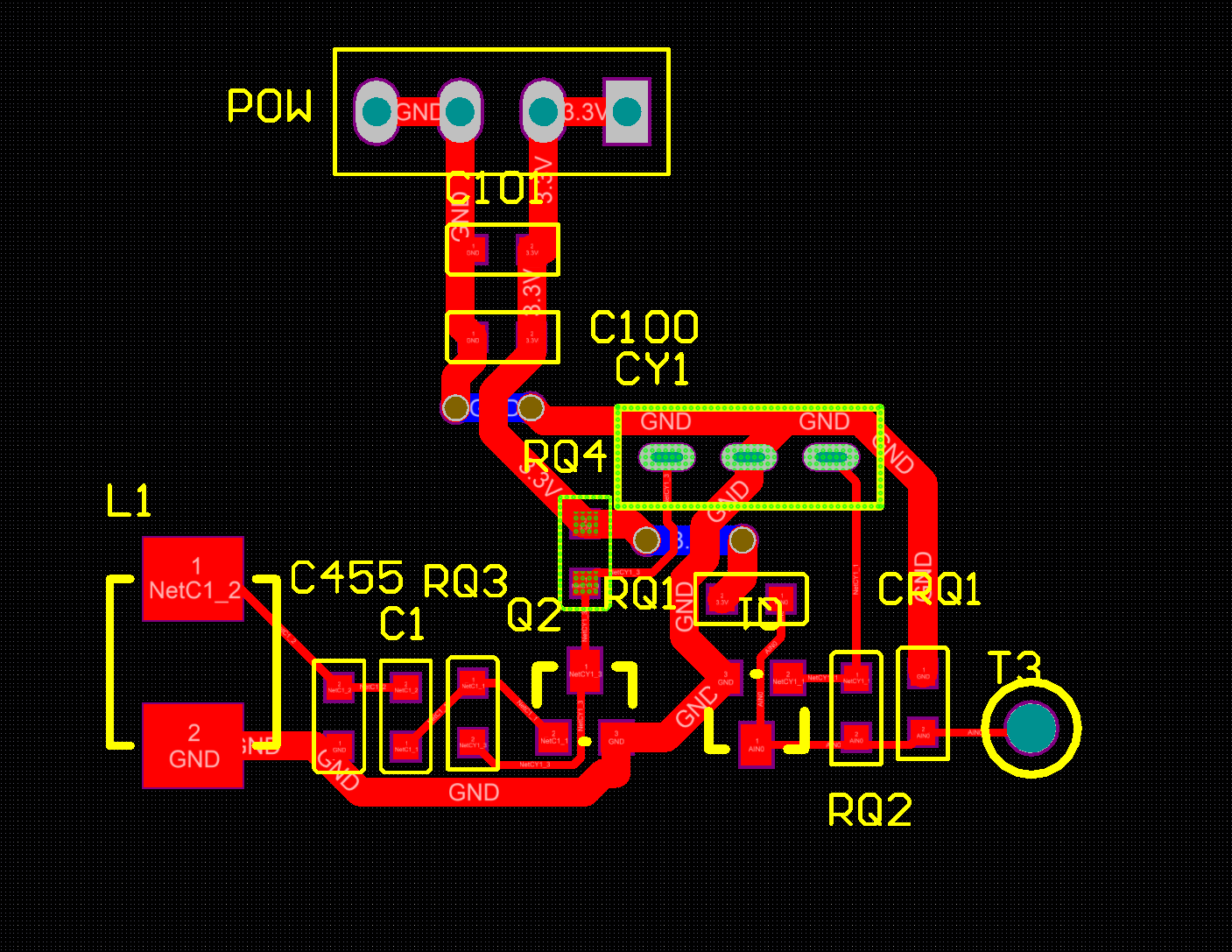

▲ 图1.2.1 测试电路PCB

AD\Test\2024\September\TwoStageAmplifier455.SchDoc

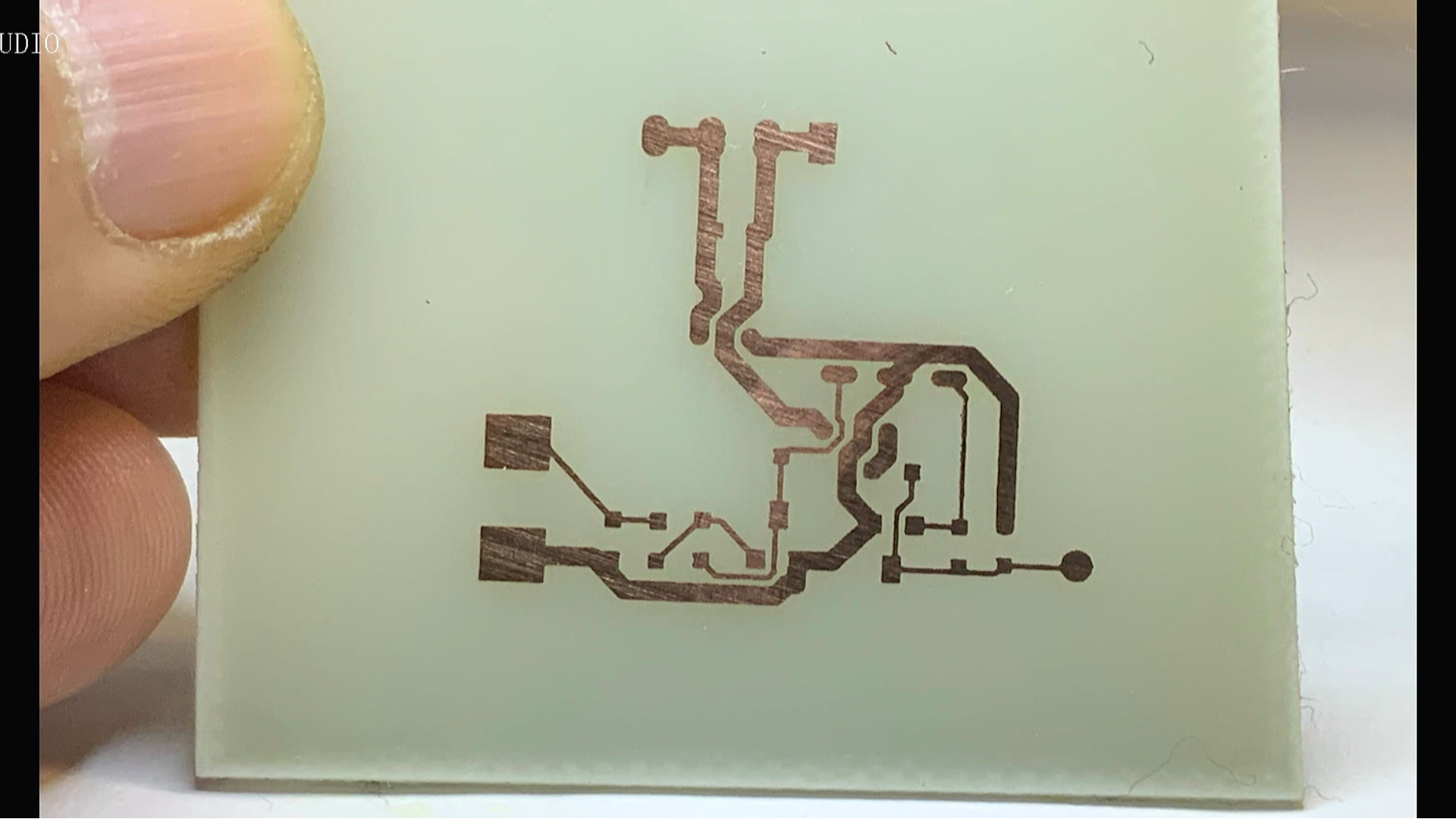

一分钟之后， 得到测试电路板。  电路板制作的非常完美，  下面焊接测试。

三、焊接测试

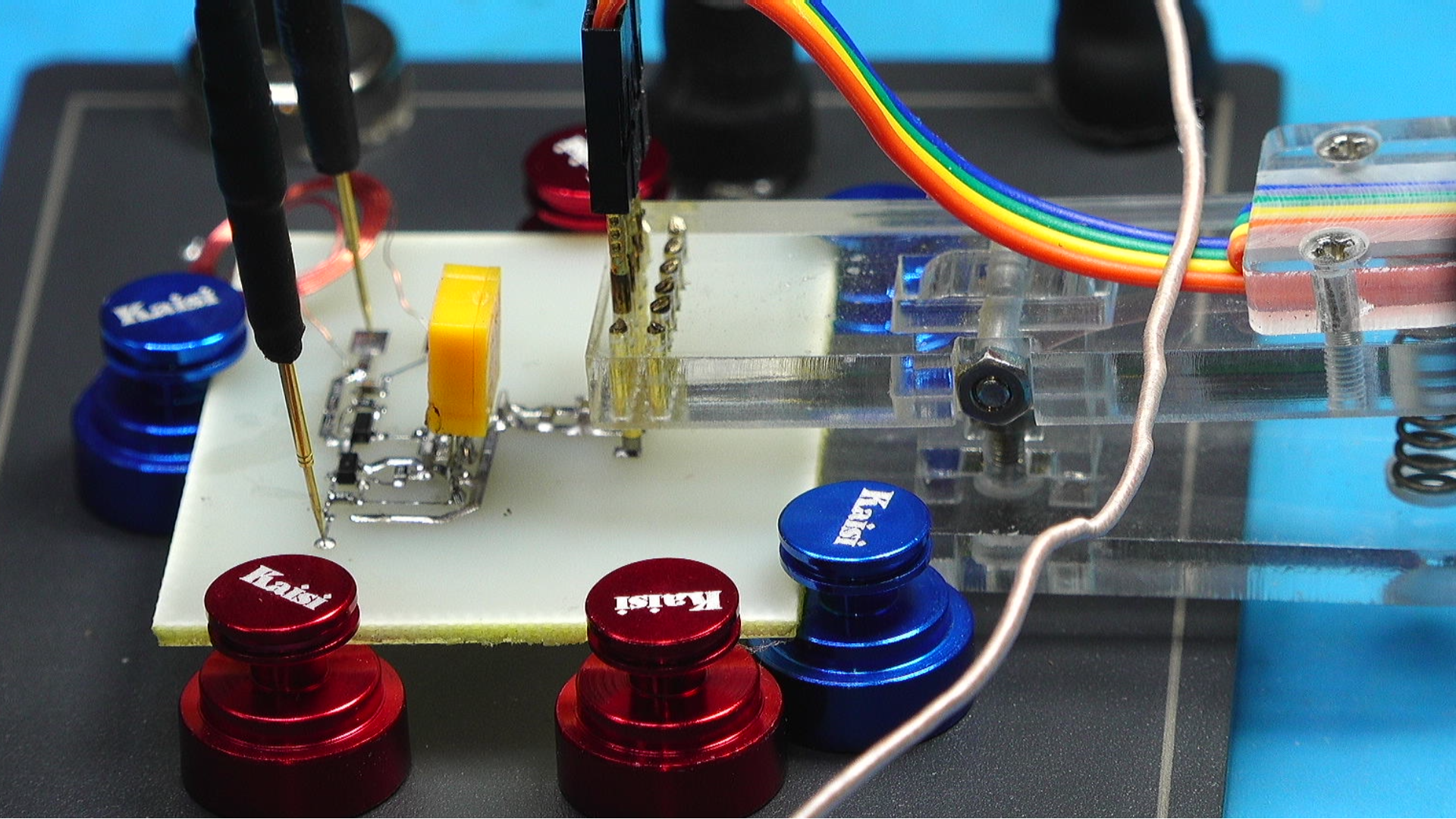

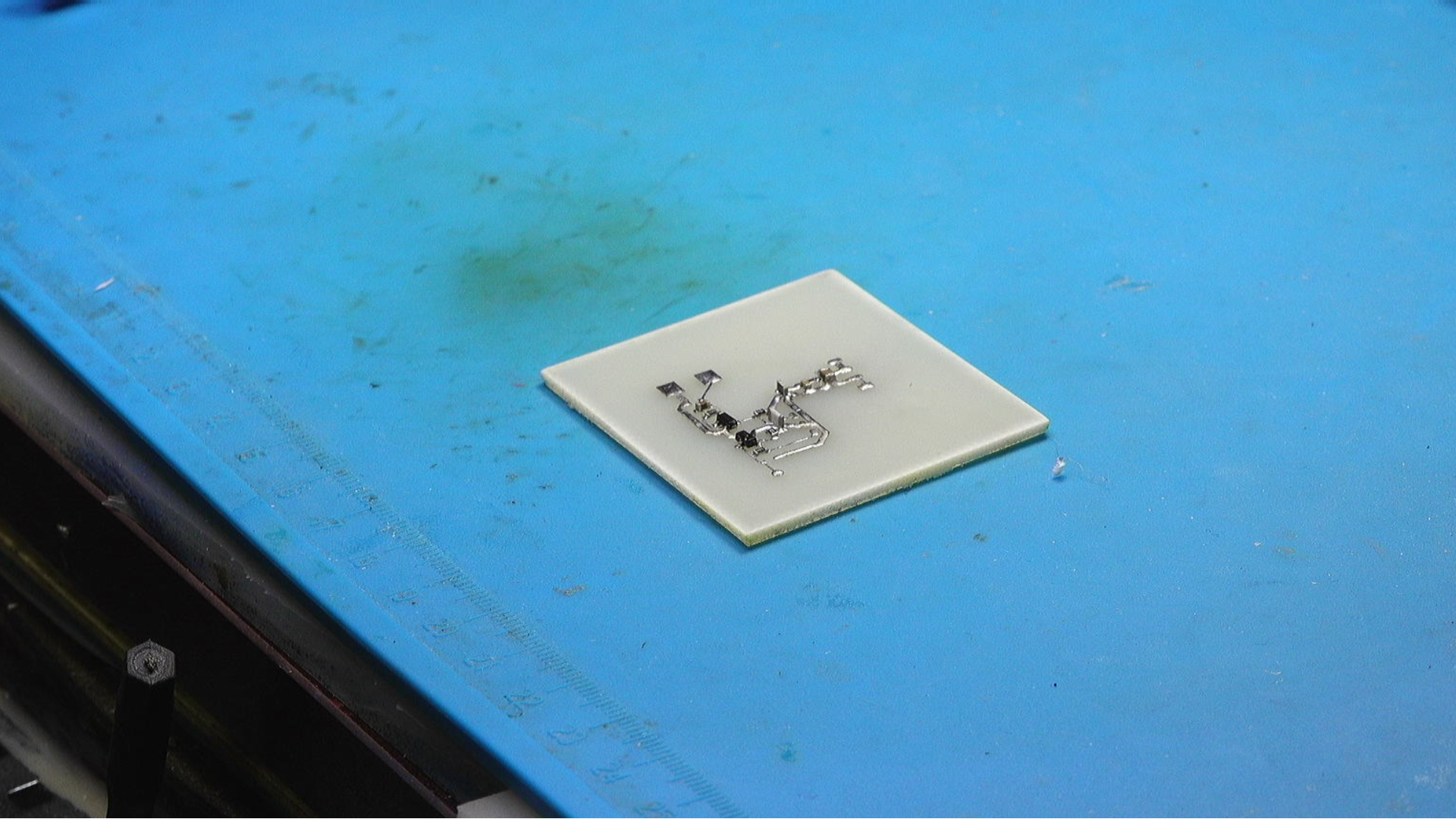

  焊接电路板，  对它进行清洗。  下面测量一下电路的静态工作点。

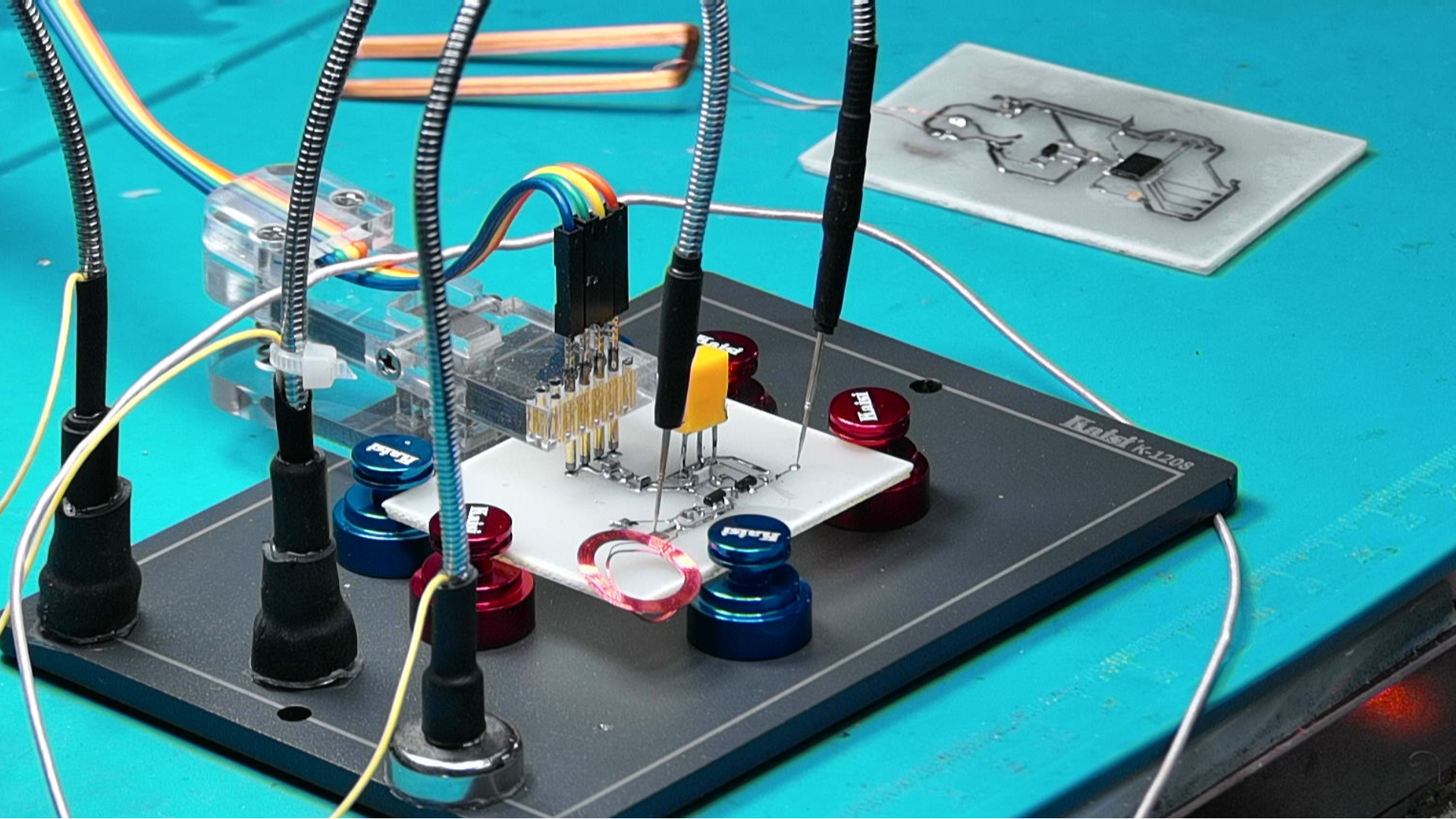

  首先， 通过调试，  将两个三极管的基极偏置电阻进行改变，  都改变为 1M欧姆之后，  对应的两个 三极管的集电极的电压 都处在1.2V左右。  下面， 将小型的接收天线接入电路板。 测量接收到的信号。

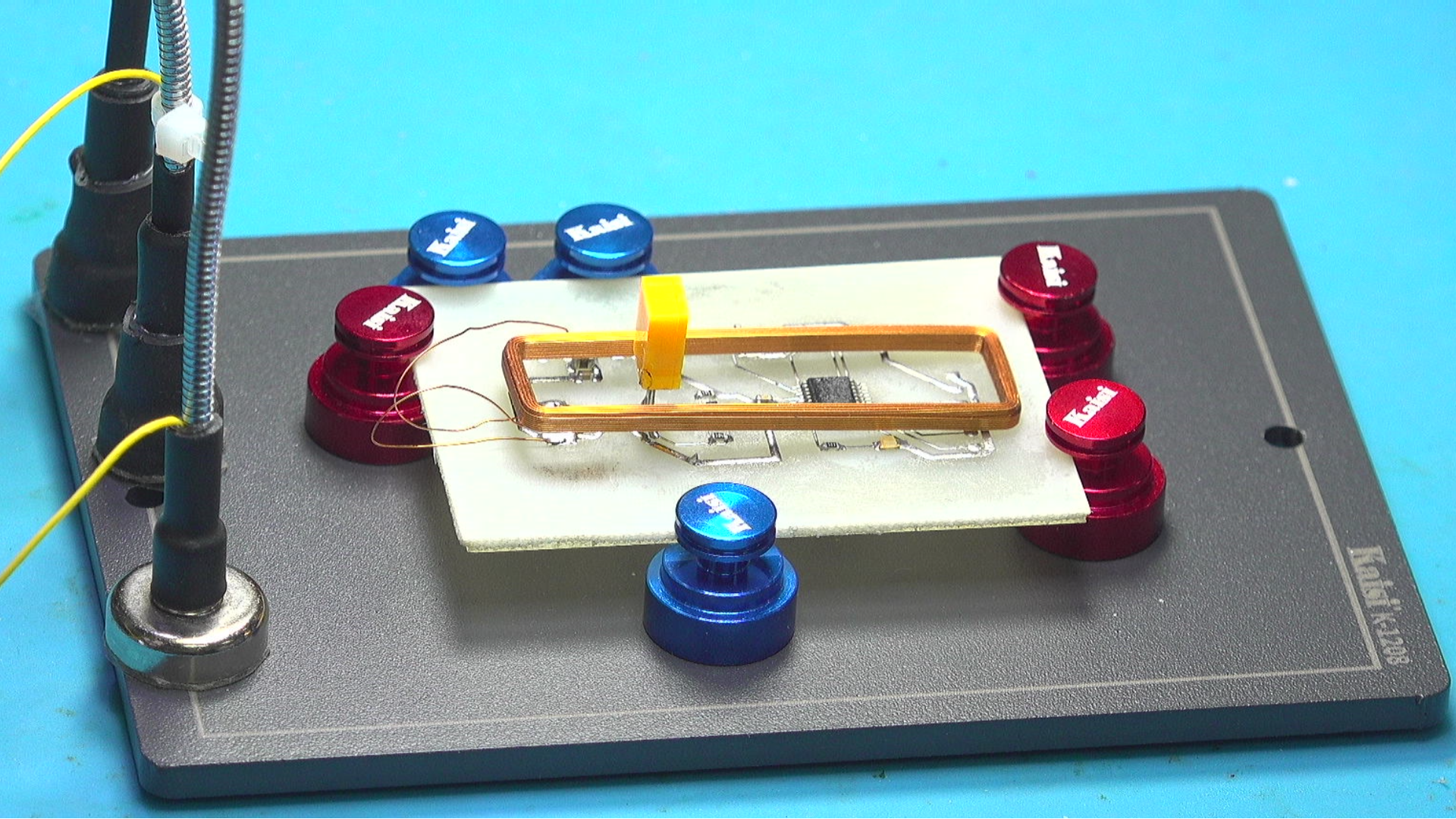

  可以看到， 此时接收到的信号大大增强了。  将线圈放置在电路板的旁边，  经过两级放大和选频，  可以观察到放大后的信号。  下面有一个猜测， 是否可以将接收线圈直接集成在电路板上呢？ 下面设计电路板进行测试。

▲ 图1.3.1 接收到的信号



※ 总  结 ※

---

  本文测试了两级天线放大结构。  三极管的偏置电阻修改为 1M欧姆。  放大效果非常不错。 后面测量一下， 将天线集成在电路板上的效果。

---
