01 下载电路板

---

一、前言

  为了开发 ESP32系列的单片机， 下面制作一个串口烧录程序的接口。  这个模块之前制作过， 只不过当时使用的 Micro USB 接口， 下面将其修改为 TypeC USB 接口。

二、设计电路

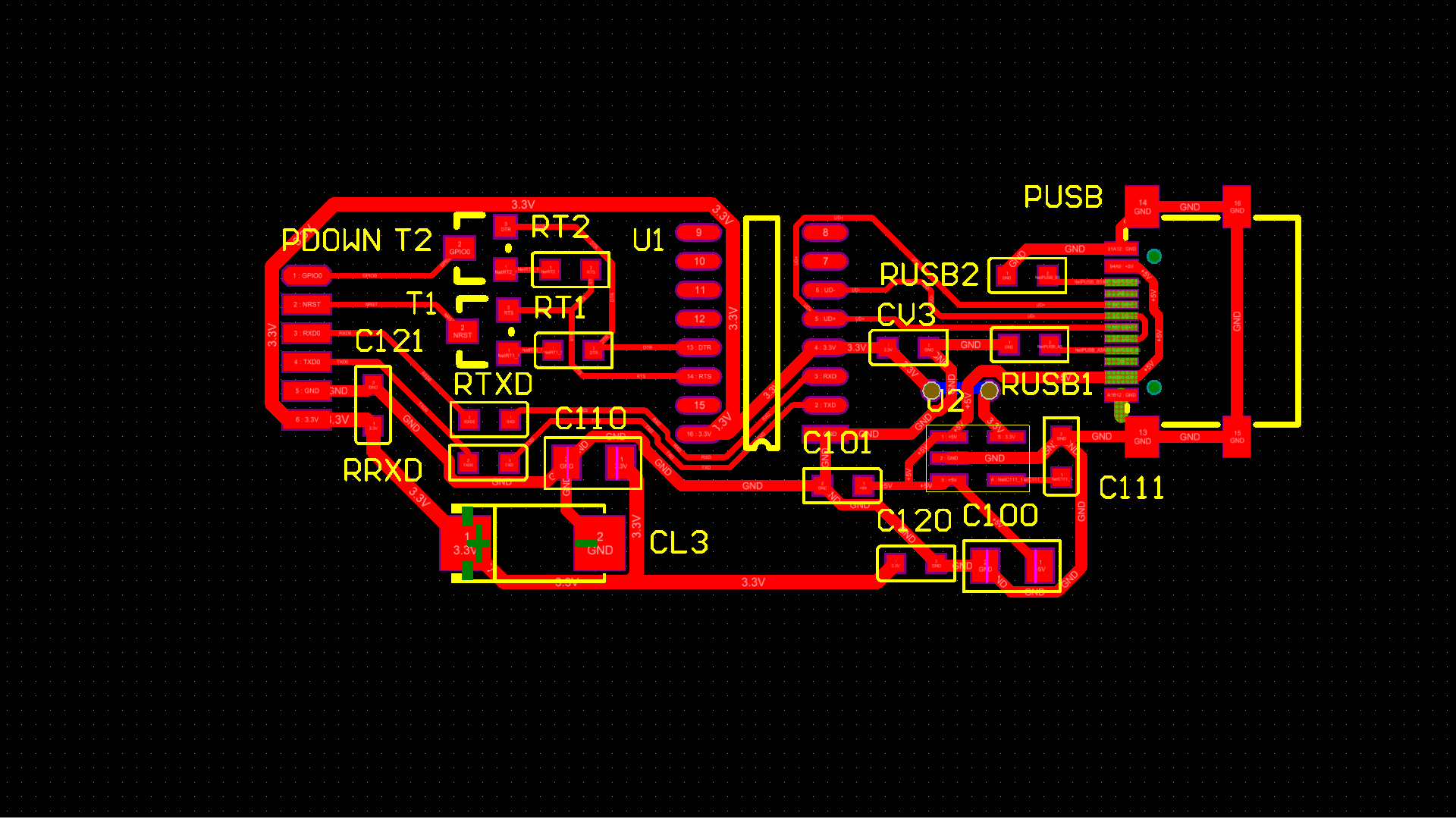

  在原来测试的电路基础上设计下载器。 将MicroUSB插座修改成 TypeC 插座。  增加了一个 200微法的大电容，  这样在接入 ESP32 电路板的时候， 可以提供更大的电流。  从而避免 USB重新启动。 设计单面电路板， 便于一分钟制板方法。

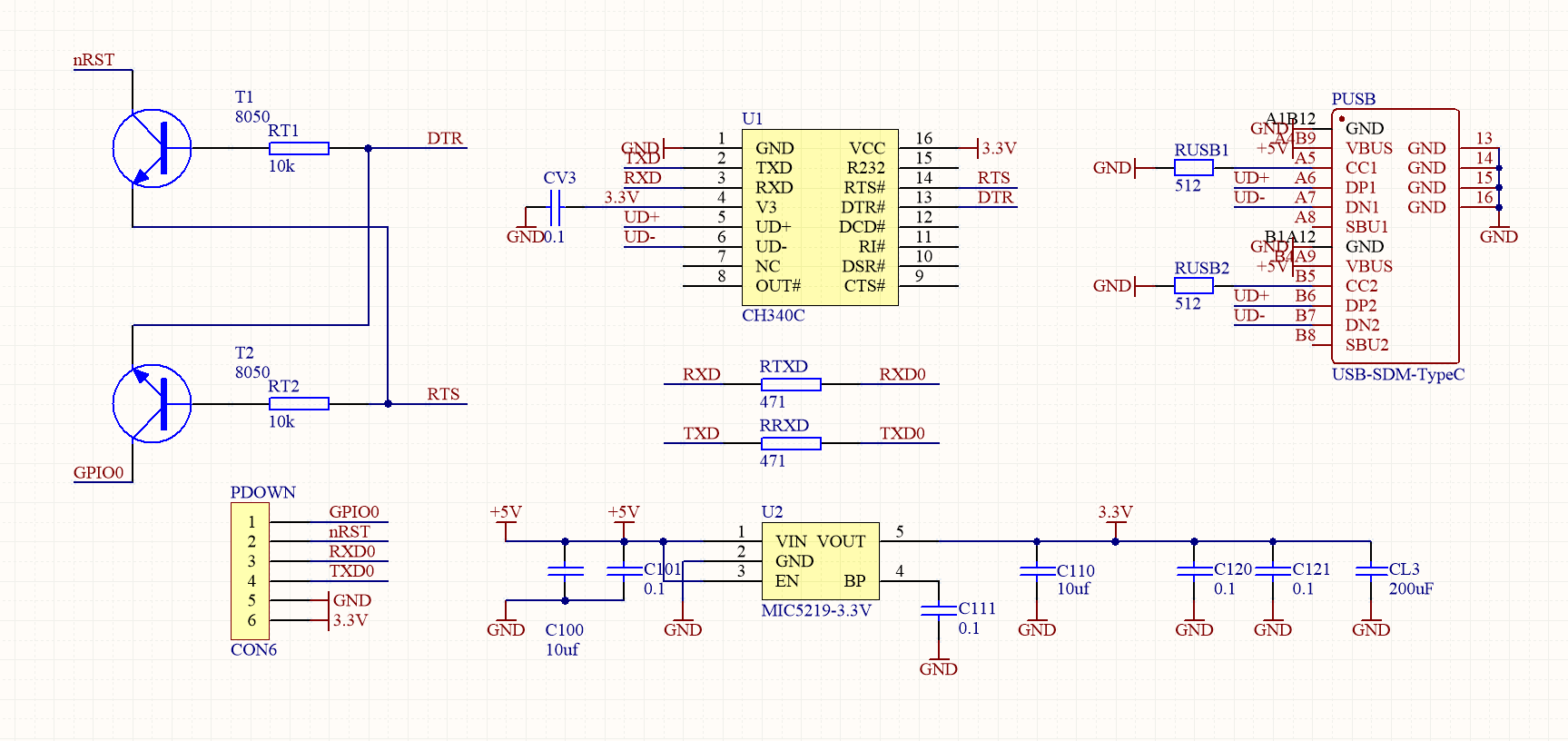

▲ 图1.2.1 下载器的原理图

  一分钟之后，得到两块实验电路板。  电路板制作的非常完美。  下面进行焊接调试。

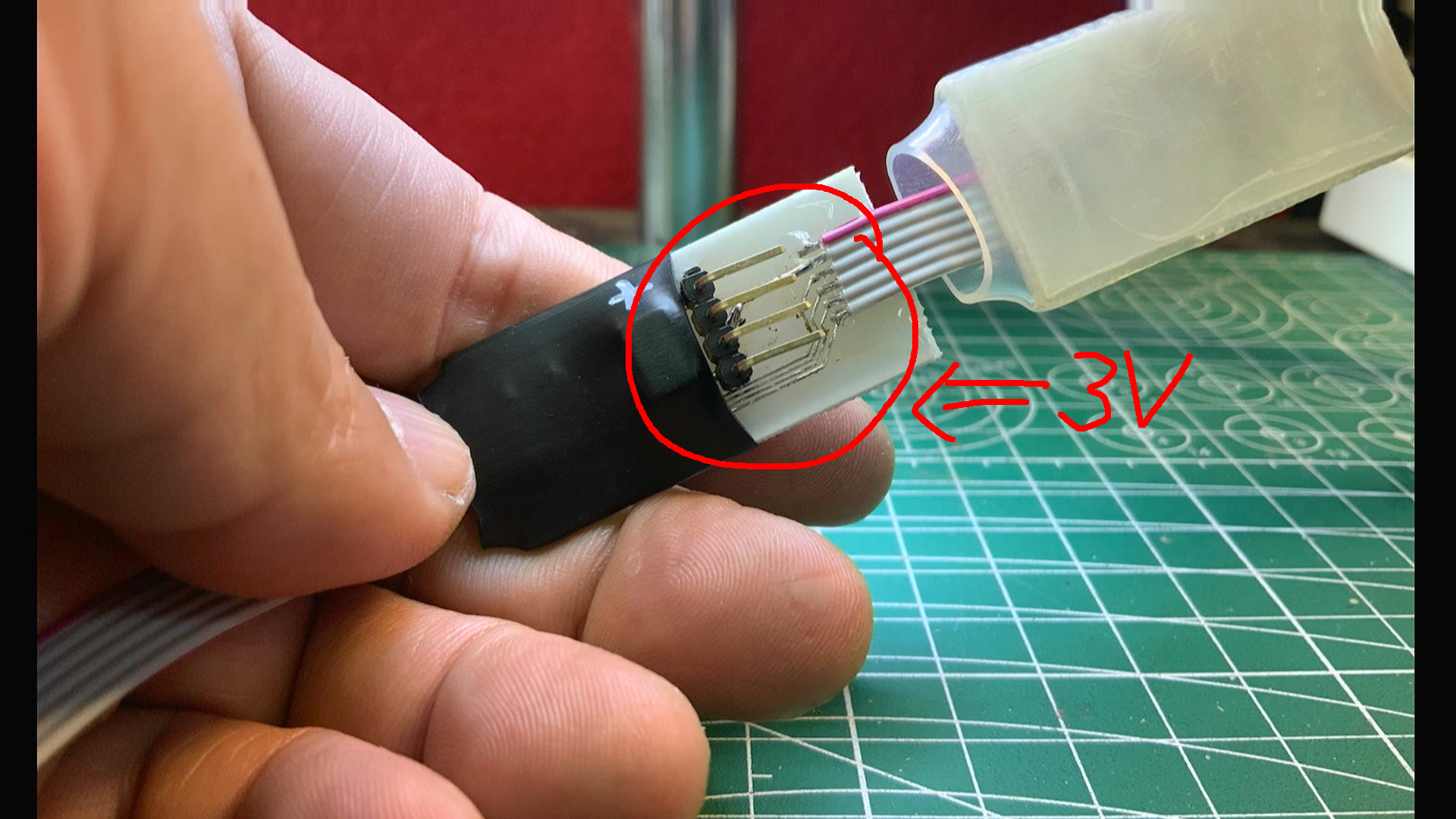

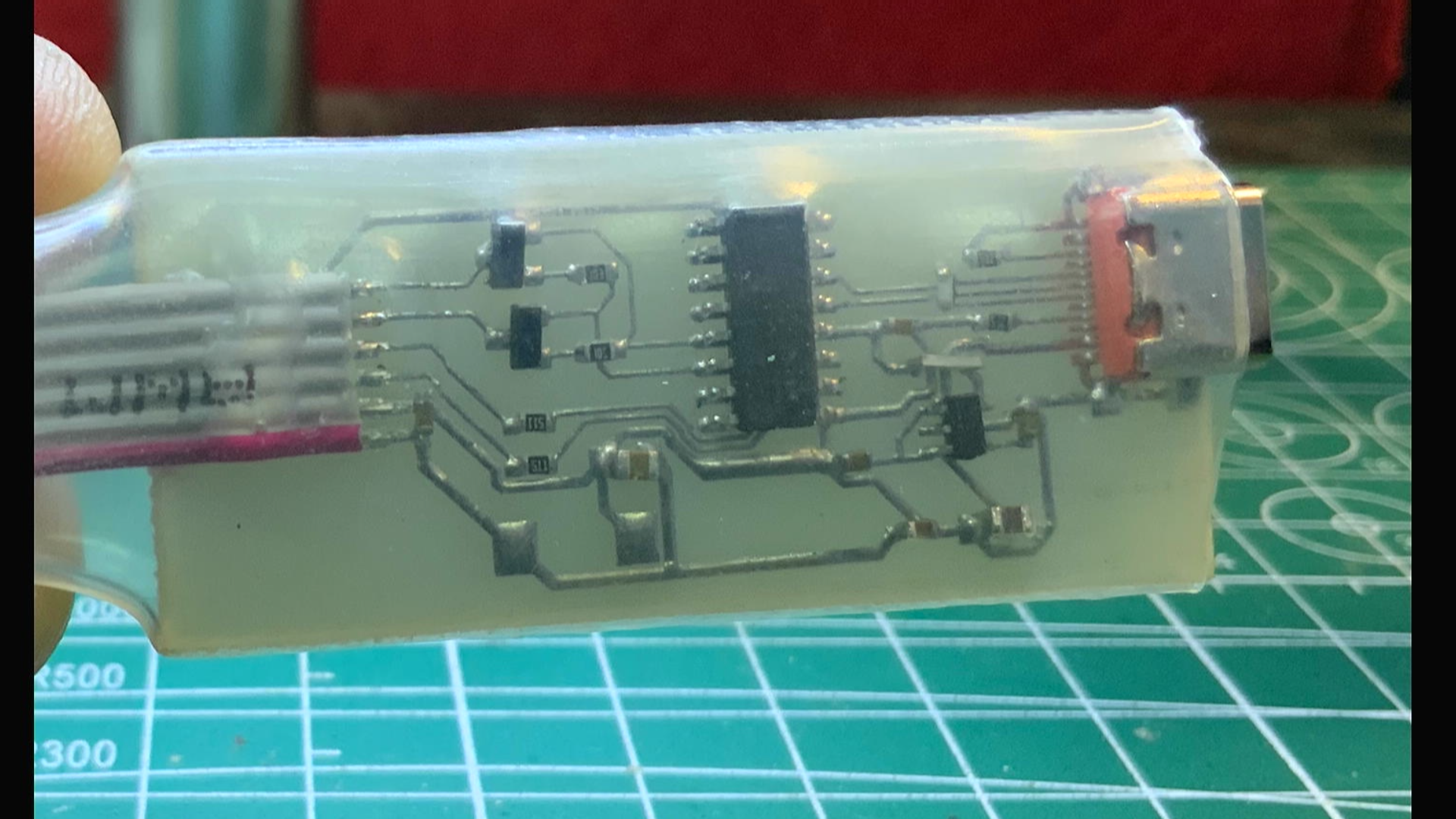

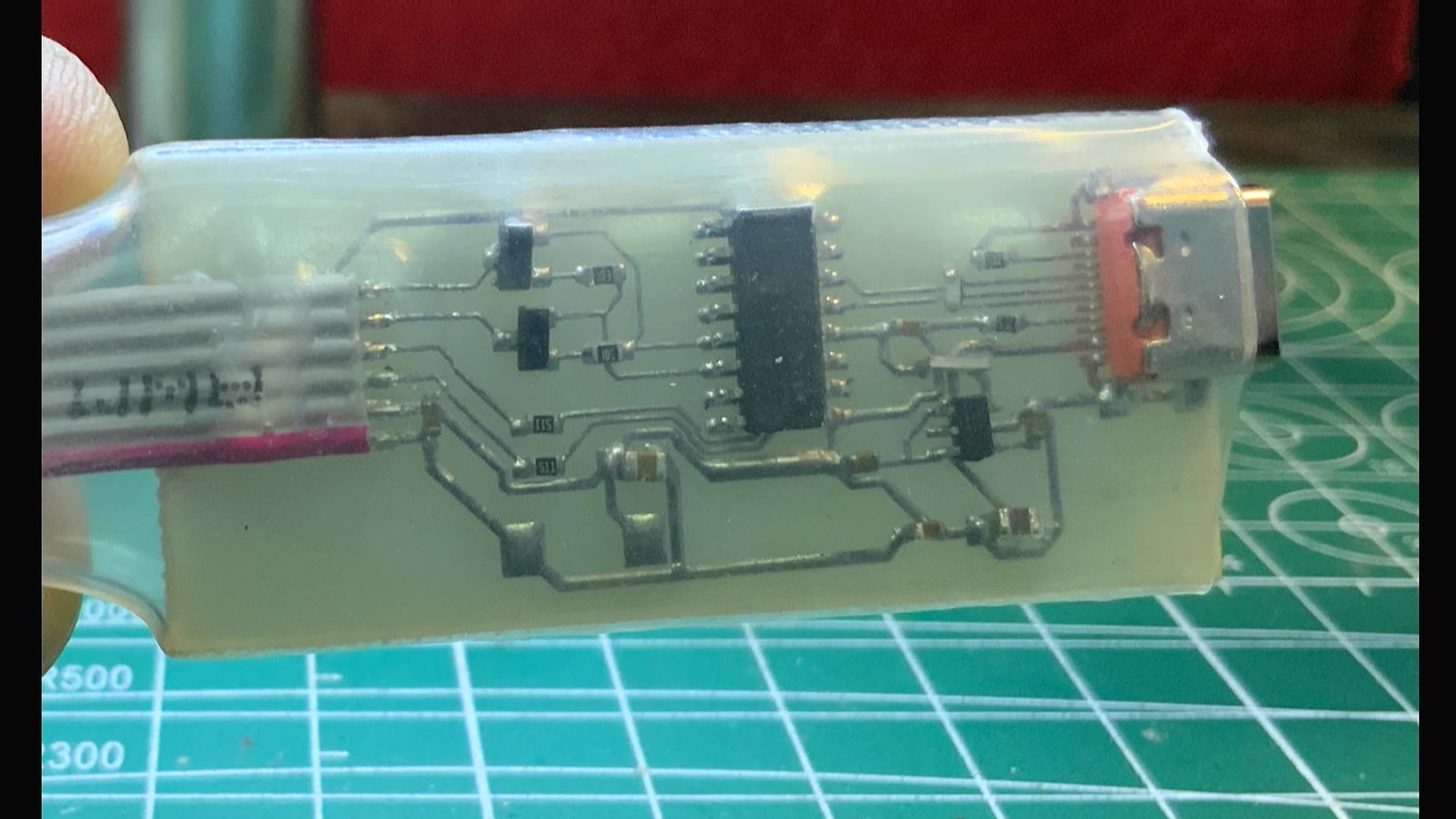

  焊接电路， 在电路外边使用一个透明的热缩管作为它的保护外壳。  使用紫外透明固定胶水将六芯扁平电缆进行固定。  为了提高电源带载能力，  在电缆上增加了一个电源接口。  外部的 3.3V 的电源直接通过这个接口输入到六芯调试接口中的电源部分。 这不从 USB中提取电源更加稳定。



※ 总  结 ※

---

  本文记录了 ESP32系列单片机串口下载电路板的制作资料。  使用单面电路板， 适合一分钟制板， 获得了两块 TypeC 接口的下载电路板。

---
