8H8K64U单片机无法启动

AD\Test\2025\May\Test8H8K64U.SchDoc

01 电源开关

一、电路开关

现在需要设计一个可以一键启动单片机电源的方案。然后在按动按键，单片机自动掉电。下面使用手边的一块单片机测试一下这个方案。排除初步设计中存在的BUG，为后面成品电路设计打下基础。

G5M1746260558_1920_1080.MP4|_-5

二、电路设计

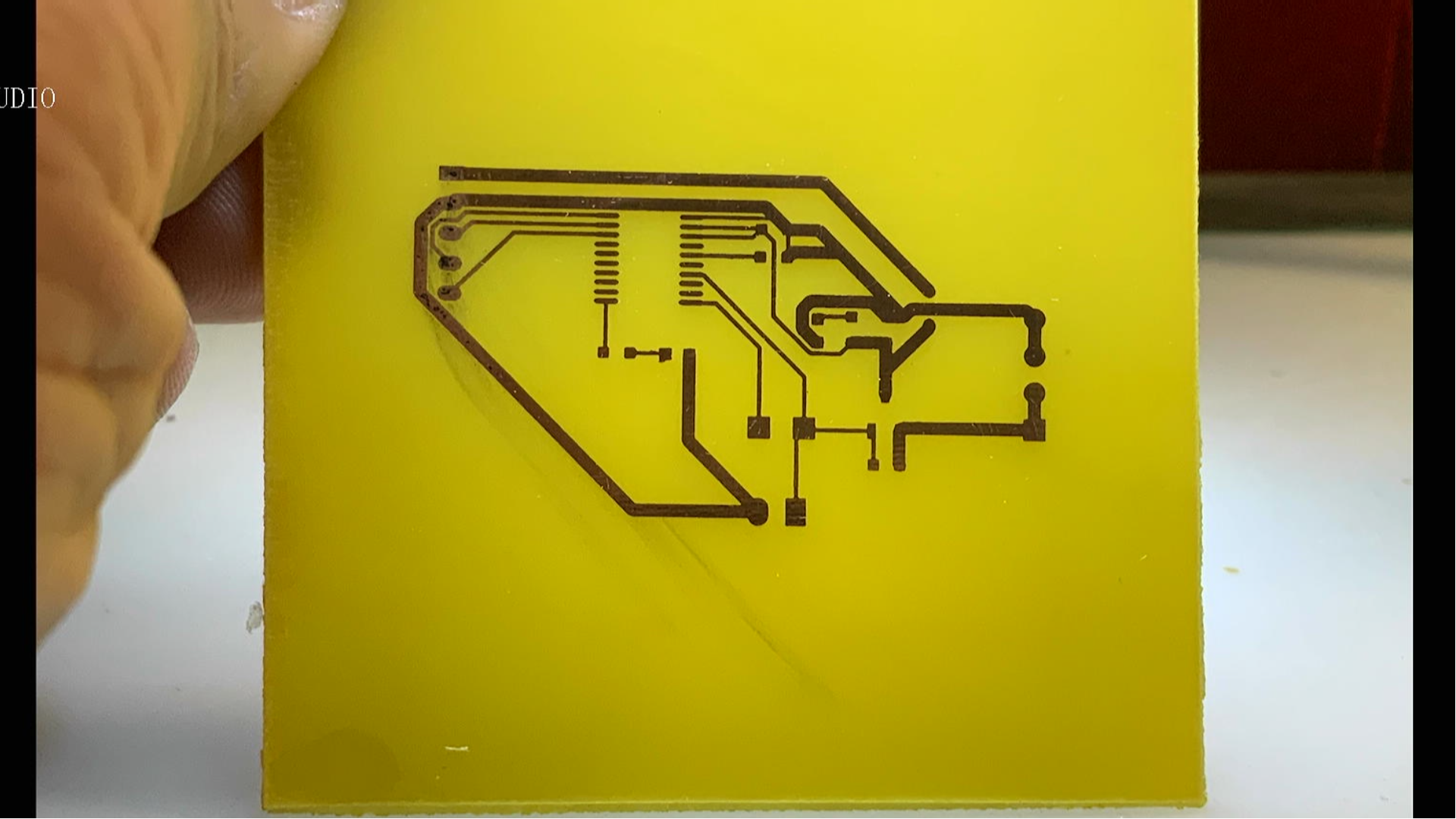

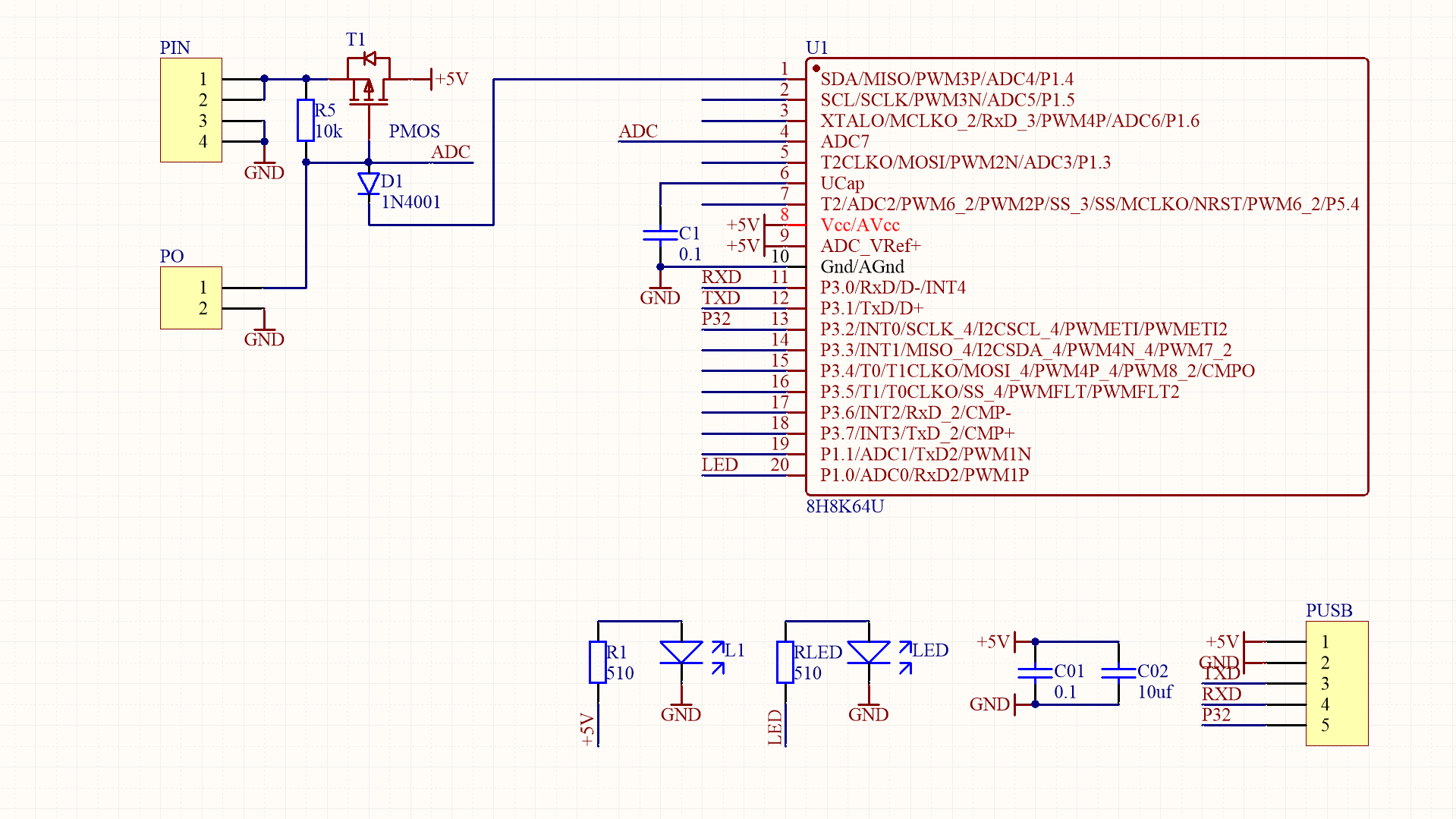

设计测试电路。单片机为 8H8K64U。它可以通过USB下载软件。使用一个 PMOS 三极管控制5V电源接入电路。当PMOS的栅极为低电平的时候， MOS管导通。这个低电平可以通过外部的开关来设置。当单片机上电之后，它的端口通过二极管 D1 将栅极维持低电平。此时，栅极的电压大约为 0.6V。这个电压可以通过单片机ADC端口测量到，可以区分外部开关是否将栅极接到地线。如果开关第二次将栅极接地。单片机端口置为高阻状态。当开关断开之后，单片机断电。这是电路的工作原理。设计单面PCB，一分钟之后，得到测试电路板。电路板制作的非常完美。下面进行焊接测试。

G13M1746095249_1920_1080.MP4|_-13

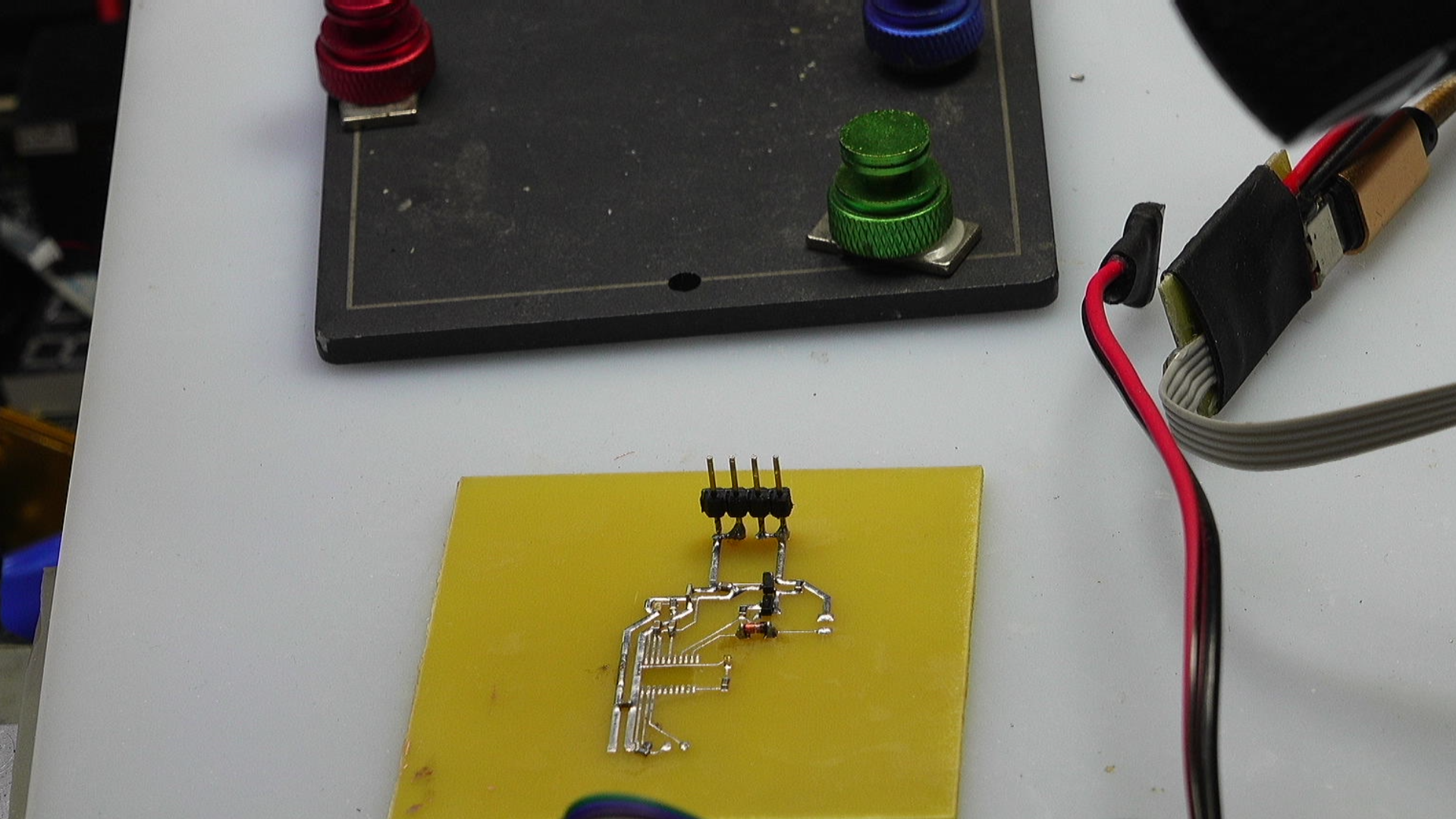

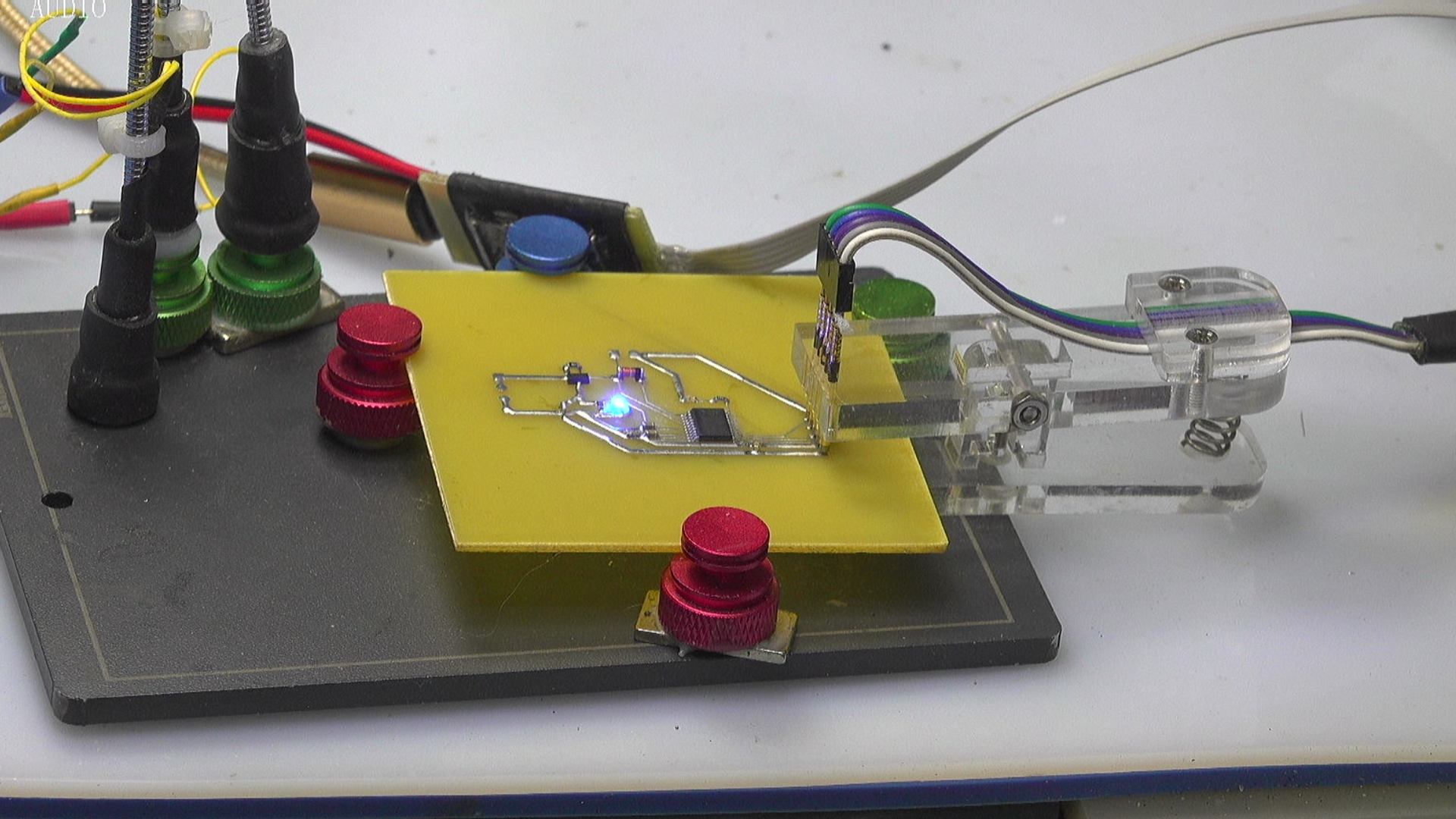

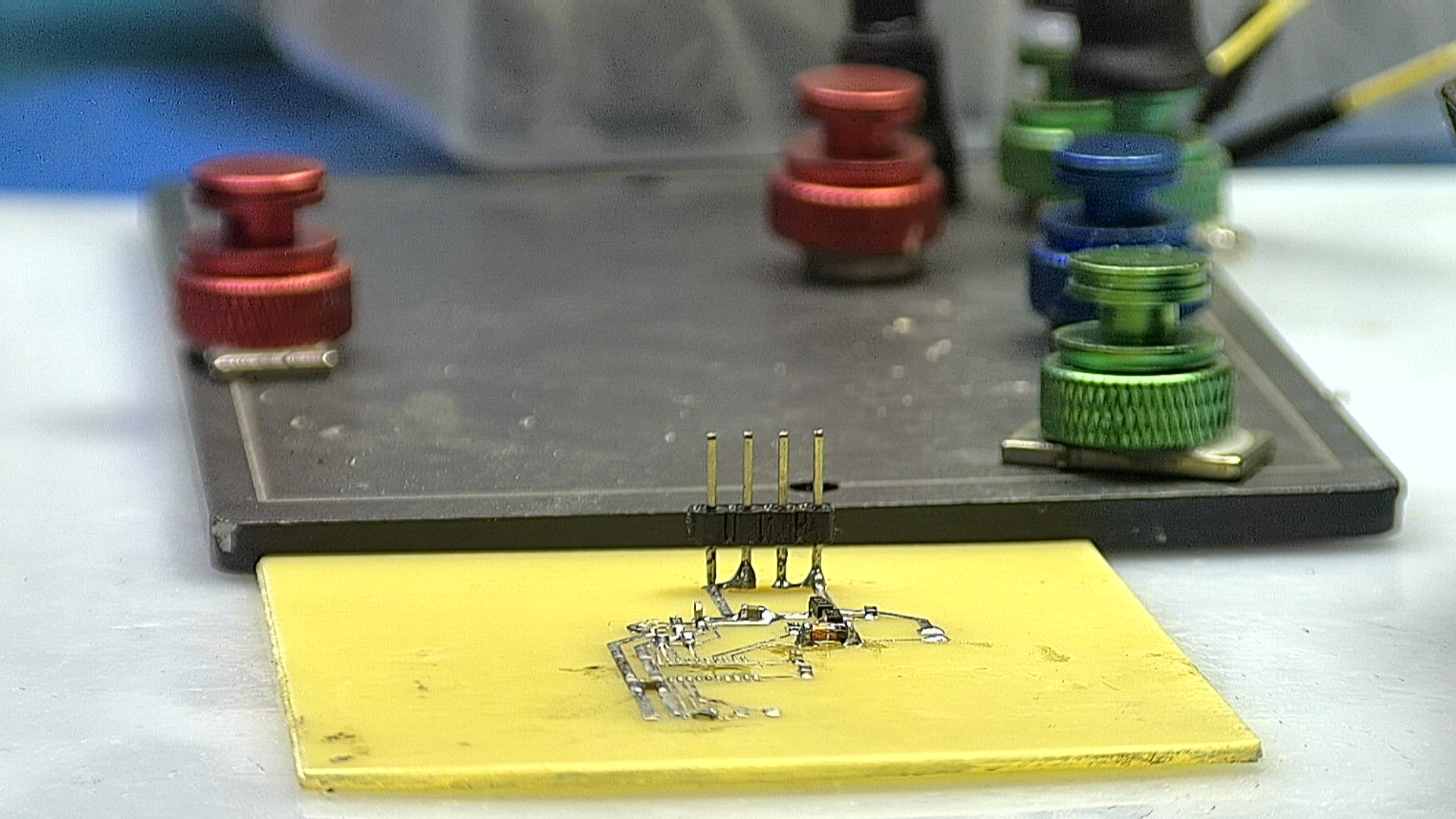

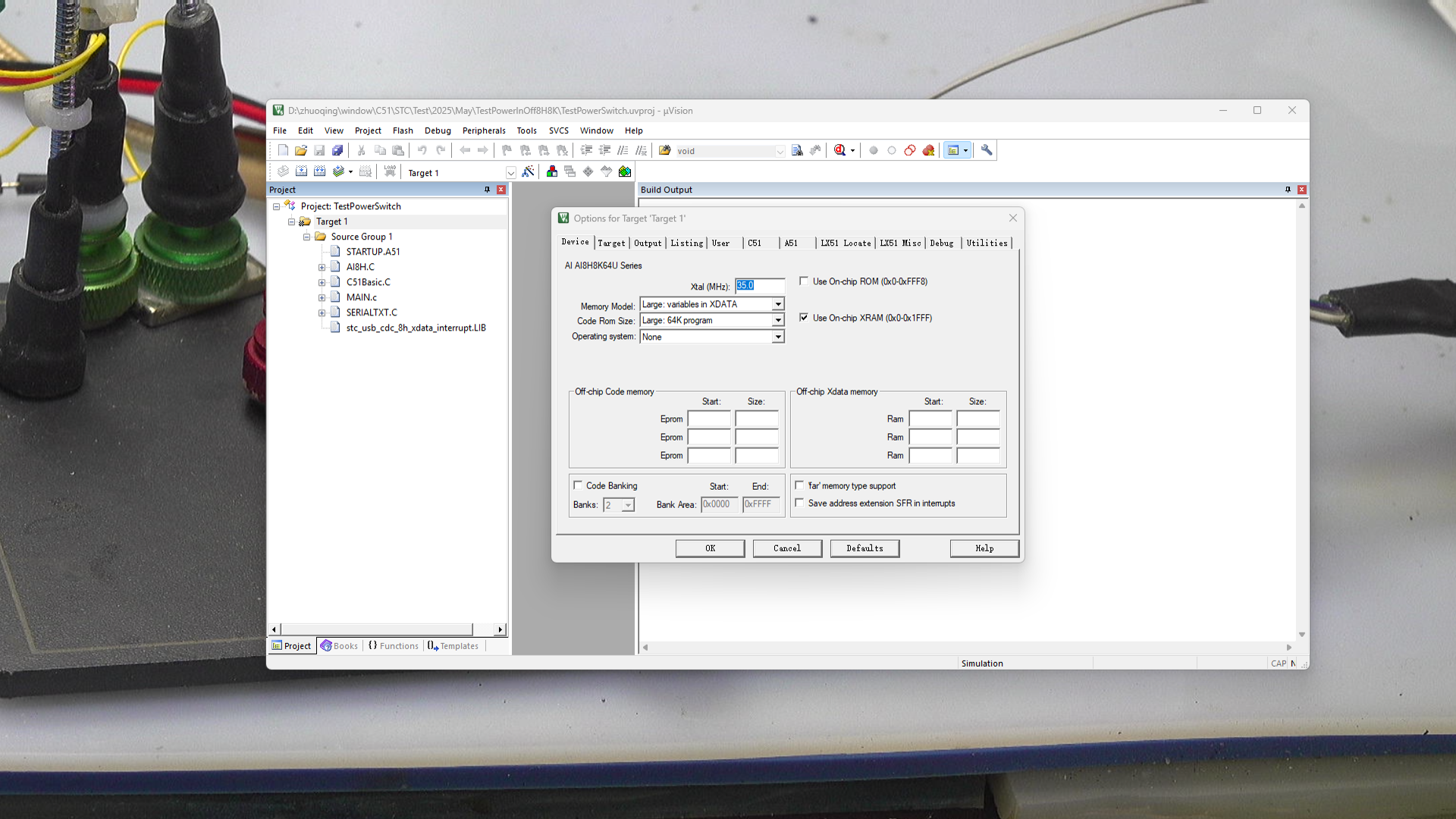

焊接电路板，通过USB将测试程序下载之后，单片机开始运行。下面说明一下建立基于 USB 调试框架的过程。选择AI8H8K64U单片机，在目标工程设置中，选择内存模式为 XDATA，使用片上的 RAM。使用 L51连接命令，这个很重要，否则网站下载的 USB库无法使用。选择输出 HEX 文件，设置忽略编译警告。

G7M1746098339_1920_1080.MP4|_-7

三、软件测试

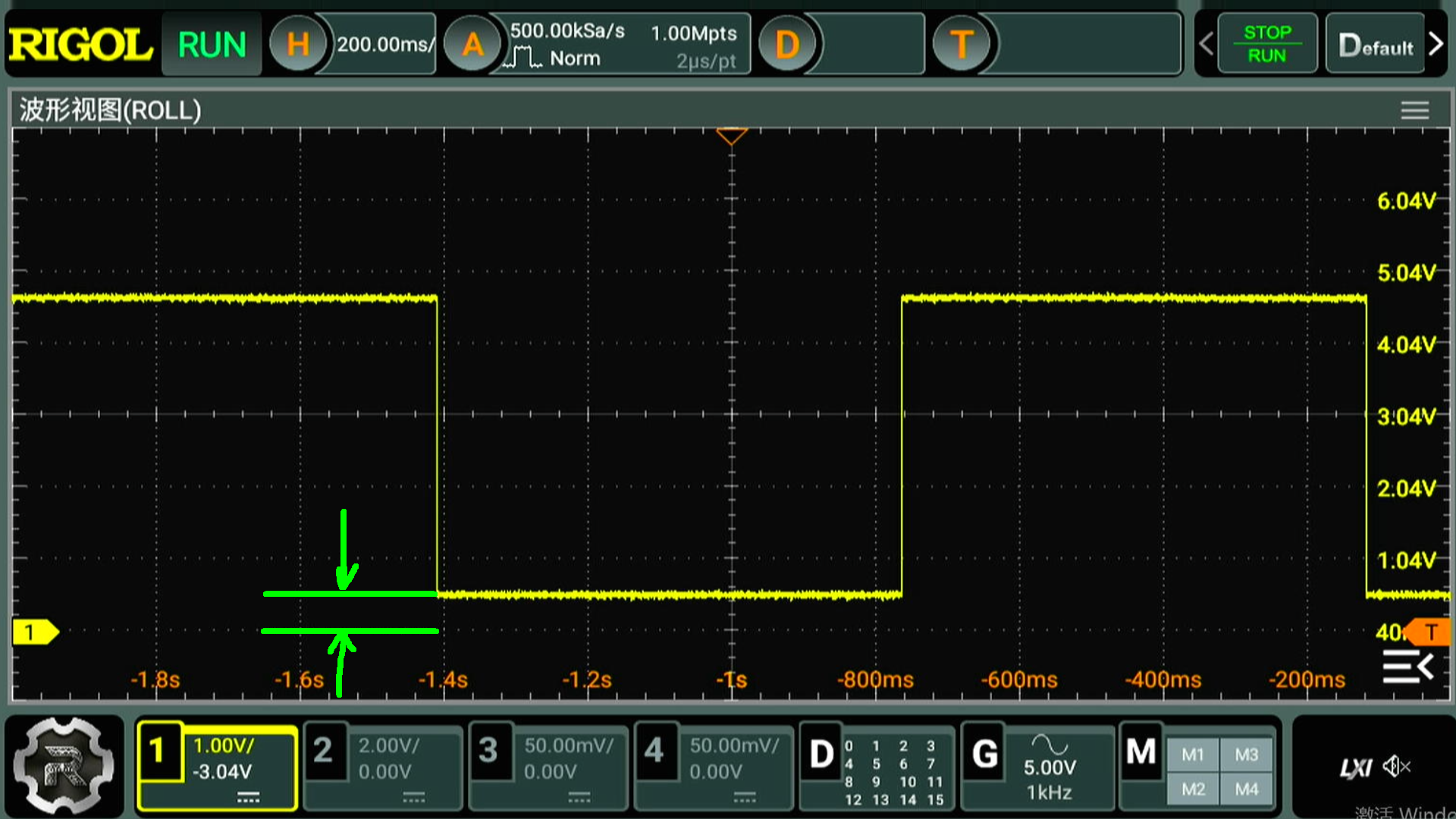

通过软件，设置P1.4端口为输出端口，周期改变它的电压。测量二极管D1上面的电压波形，这个电压控制PMOS管导通和截止。可以看到，输出电压波形为方波波形。由于存在D1，所以低电平大约为0.5V左右。

G6M1746098770_1920_1080.MP4|_-6

四、电路修改

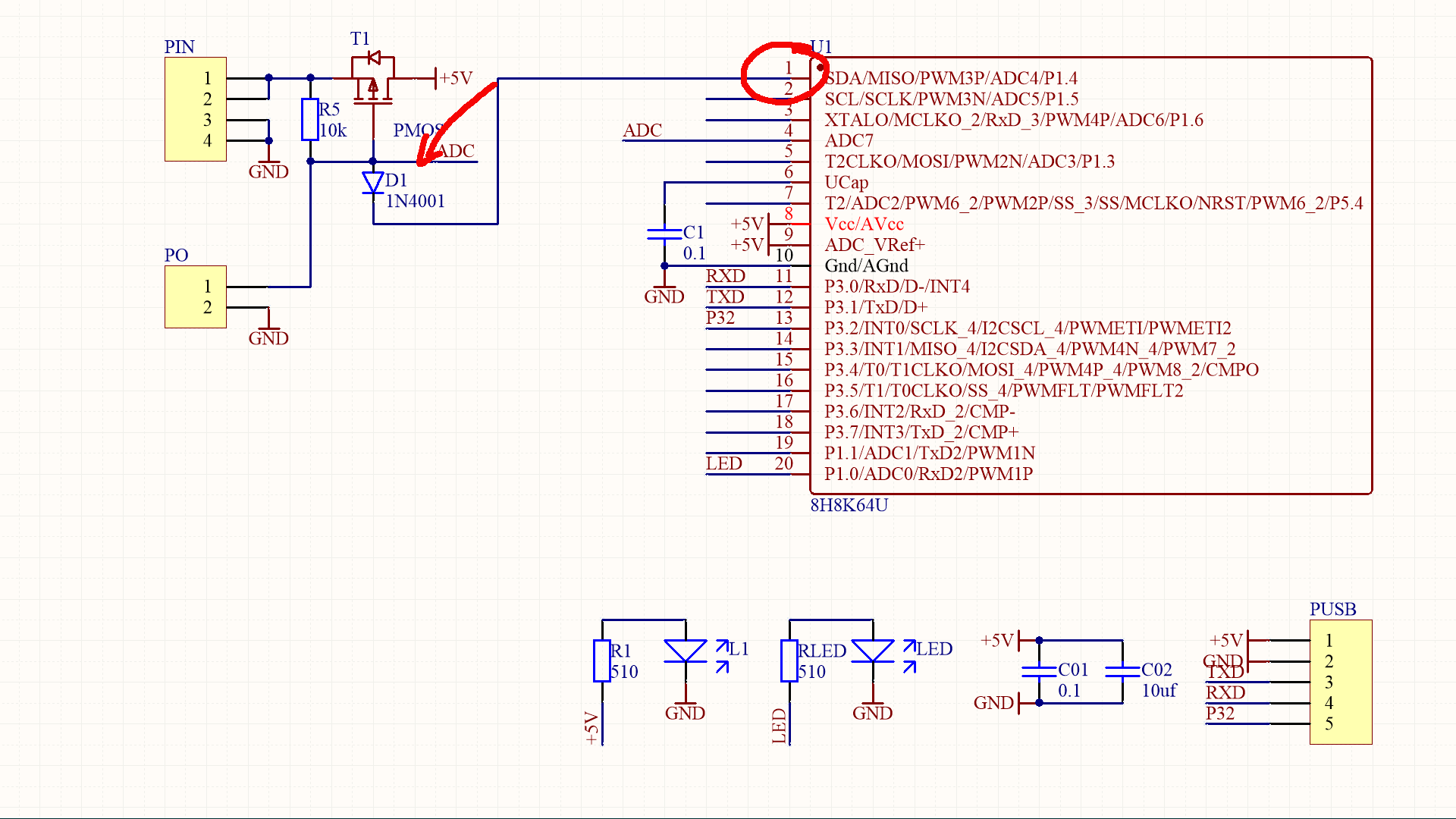

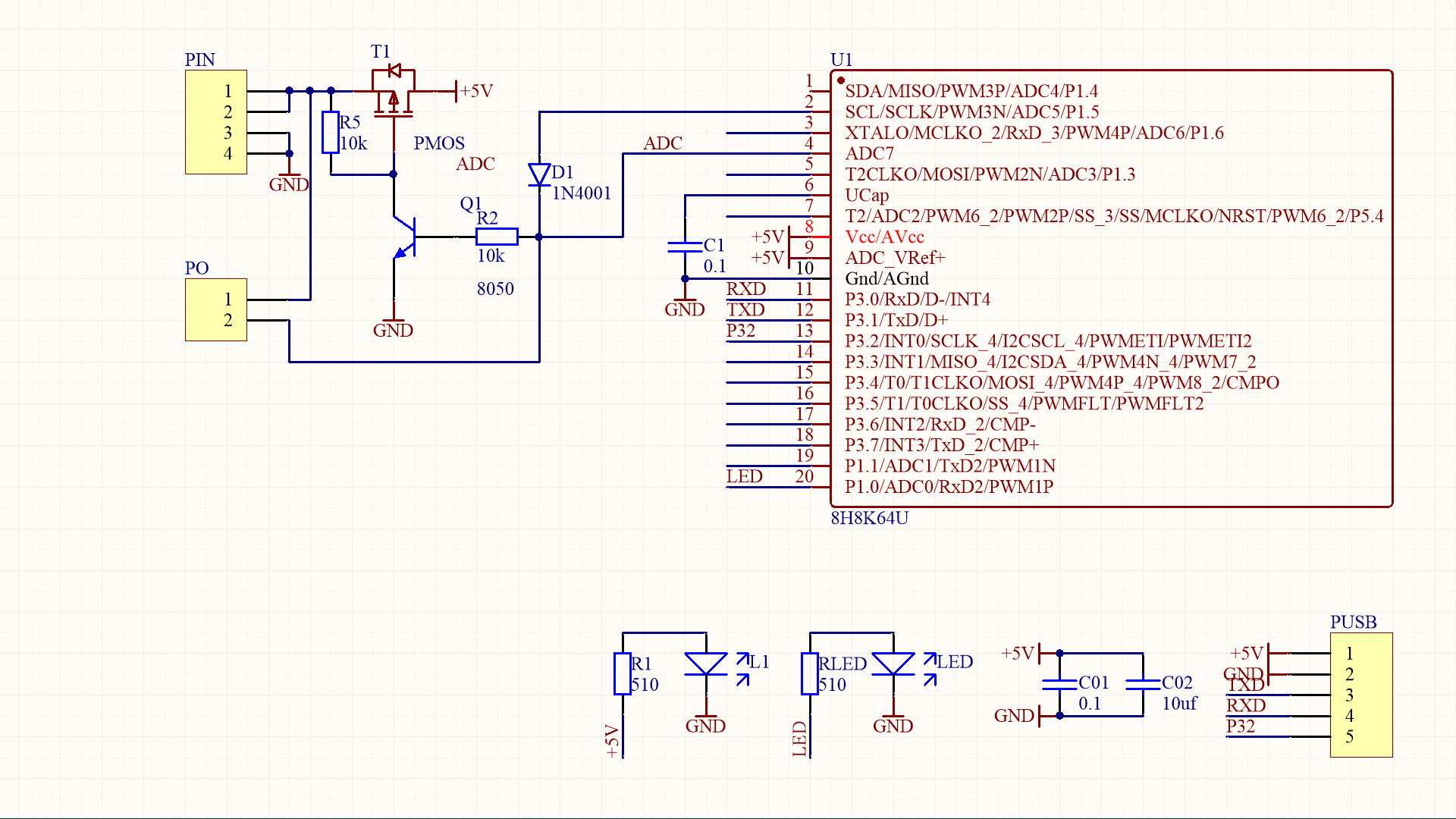

调试到现在，出现了一个问题，在单片机没有上电之前，对应的ADC端口以及 P1.4端口都使得PMOS的栅极下降，使得PMOS导通。现在通过一个三极管将PMOS 与单片机隔离。三极管控制PMOS导通。当外部开关给三极管提供高电平的时候， PMOS导通。单片机输出高电平维持三极管导通。在R2输入端的电压，可以区分外部开关提供的高电平和单片机输出的高电平。进而可以通过软件将开关关闭。

G9M1746100901_1920_1080.MP4|_-9
