电机的奇怪干扰
AD\Test\2025\May\WholeDesignOfBoard.SchDoc
01 综合测试电路班

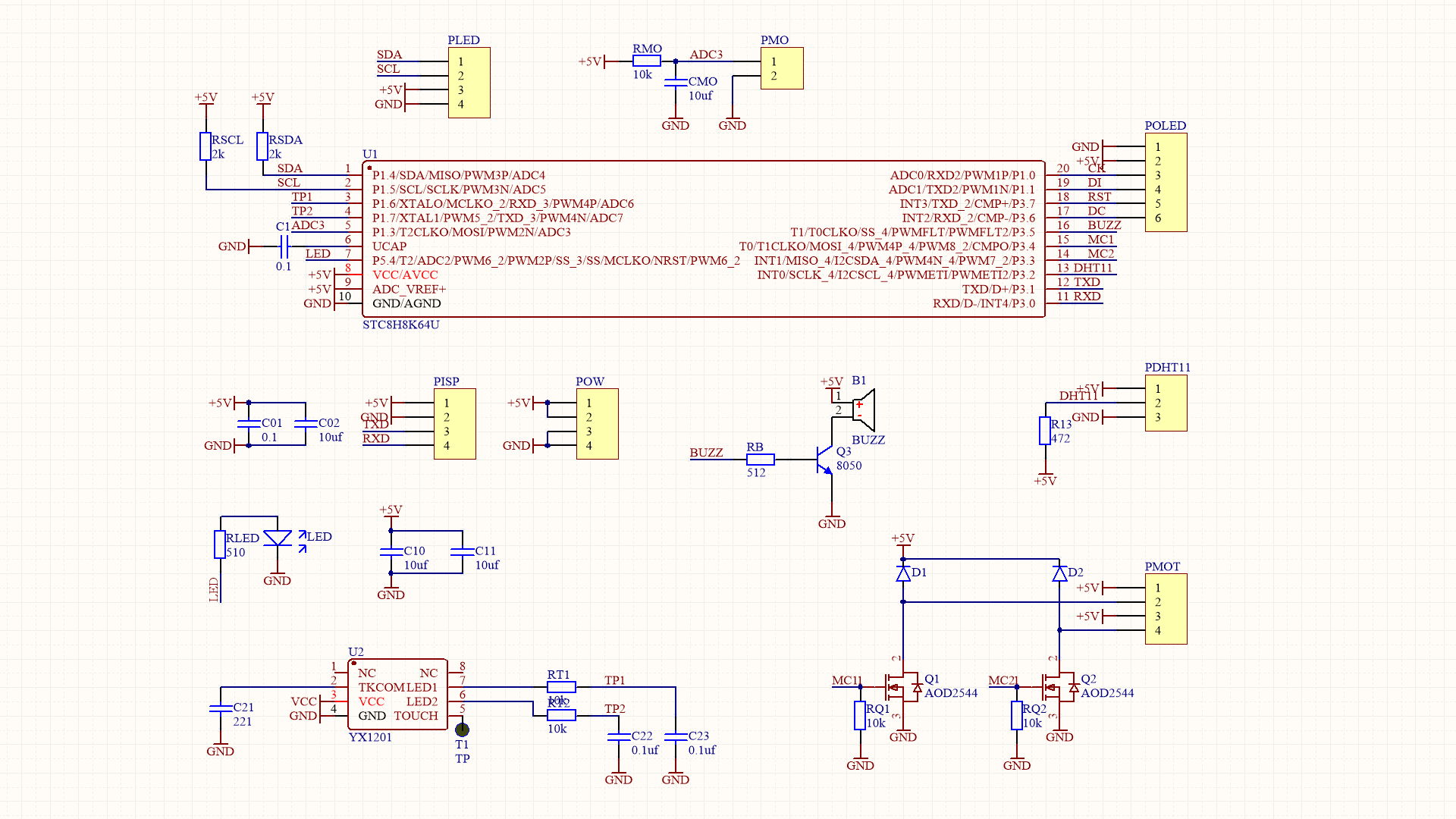

一、电路设计

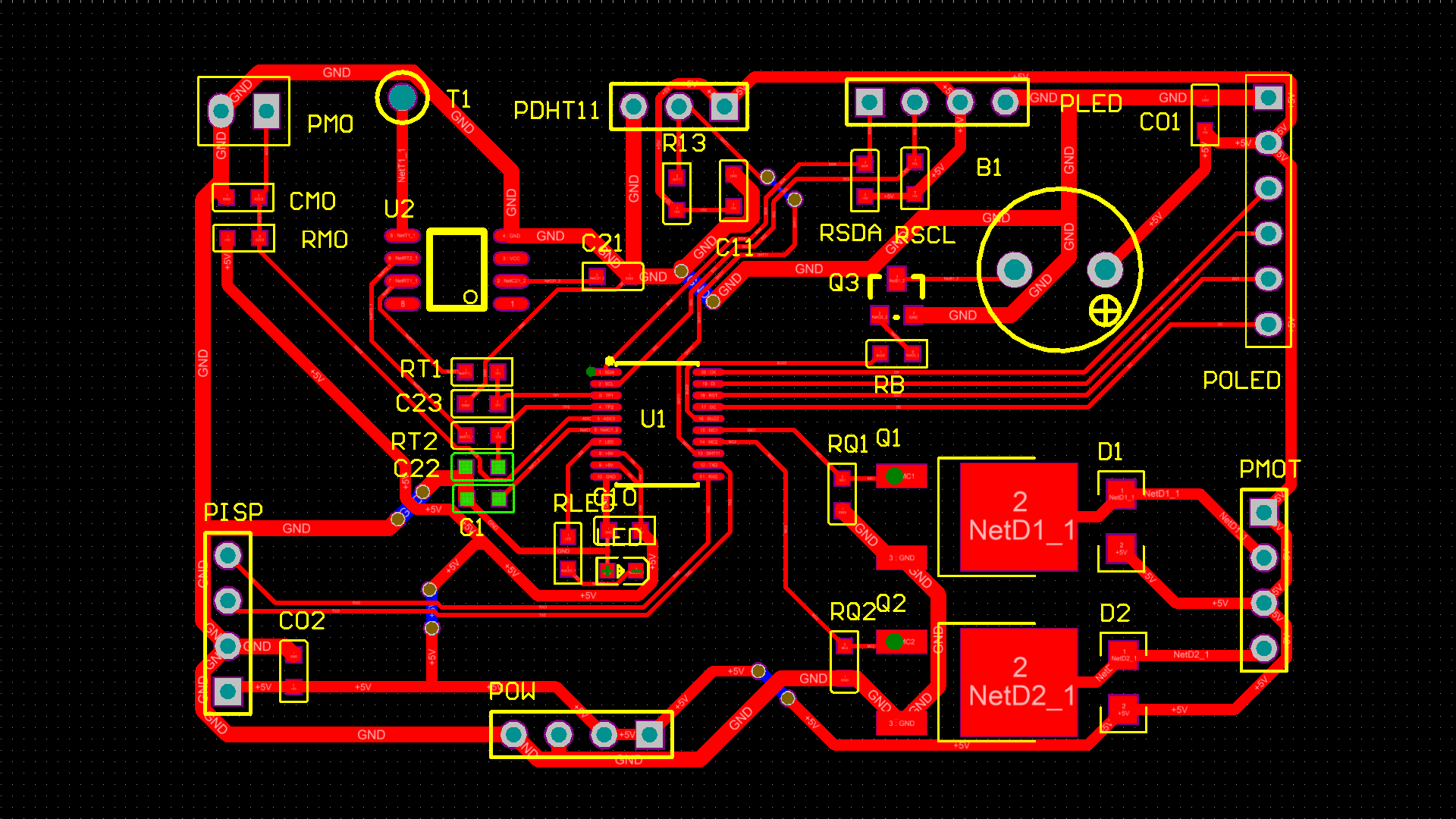

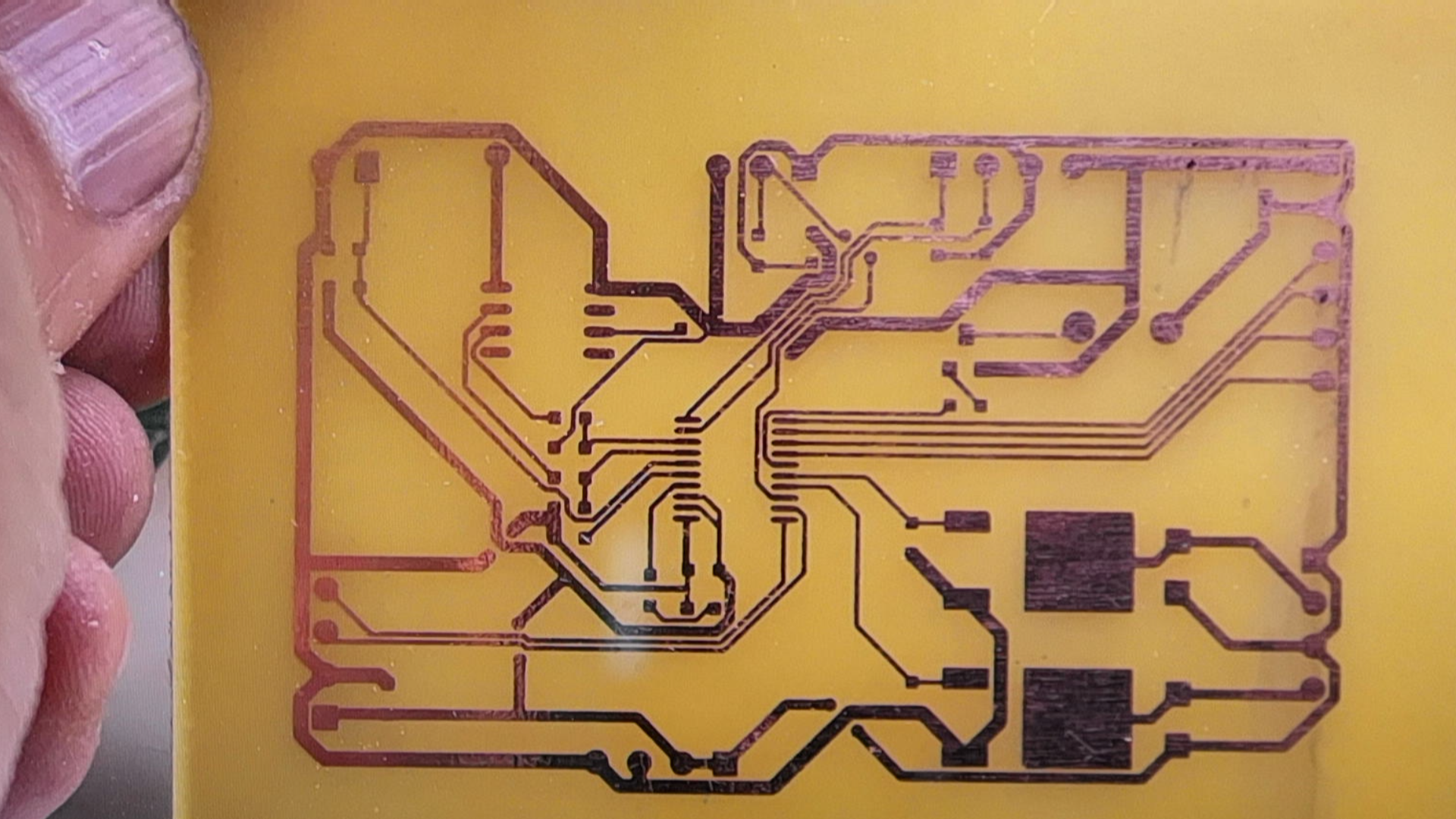

这个电路板是将前两天的测试电路综合在一起。 电路核心MCU仍然采用小而强大的 STC8H单片机, 他的设计简约风格令人爱不释手。 增加了一个蜂鸣器, 触摸接口采用YX1201 芯片, 它的输出通过低通滤波接入单片机的AD端口。 增加外部两路功率开关输出, 用于带动外部水泵中的直流电机。 通过一个IO口连接DHT11温湿度传感器。 仍然使用OLED作为显示部分。 此外,还增加一个I2C总线驱动的 LCD大屏。 使用一个电压分压接口, 连接外部的湿度传感器。 这是整个电路的部分。 通过单面布线, 适合一分钟制板。 一分钟之后得到测试电路。 电路没有瑕疵。 下面进行焊接测试。
二、焊接测试

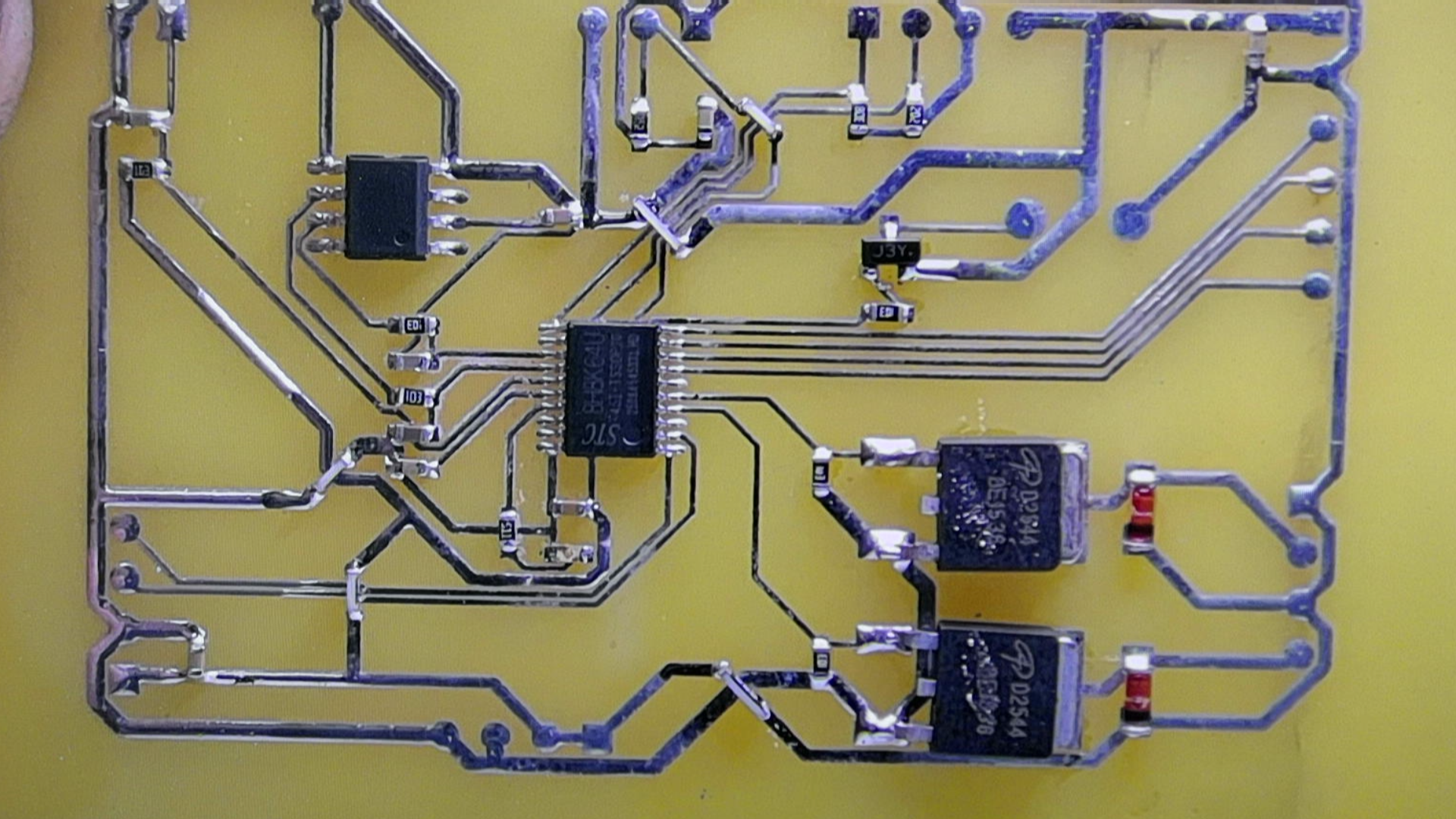

焊接电路板, 使用水蒸气清洗电路板。 电路板上的飞线使用 0 欧姆的电阻来完成。

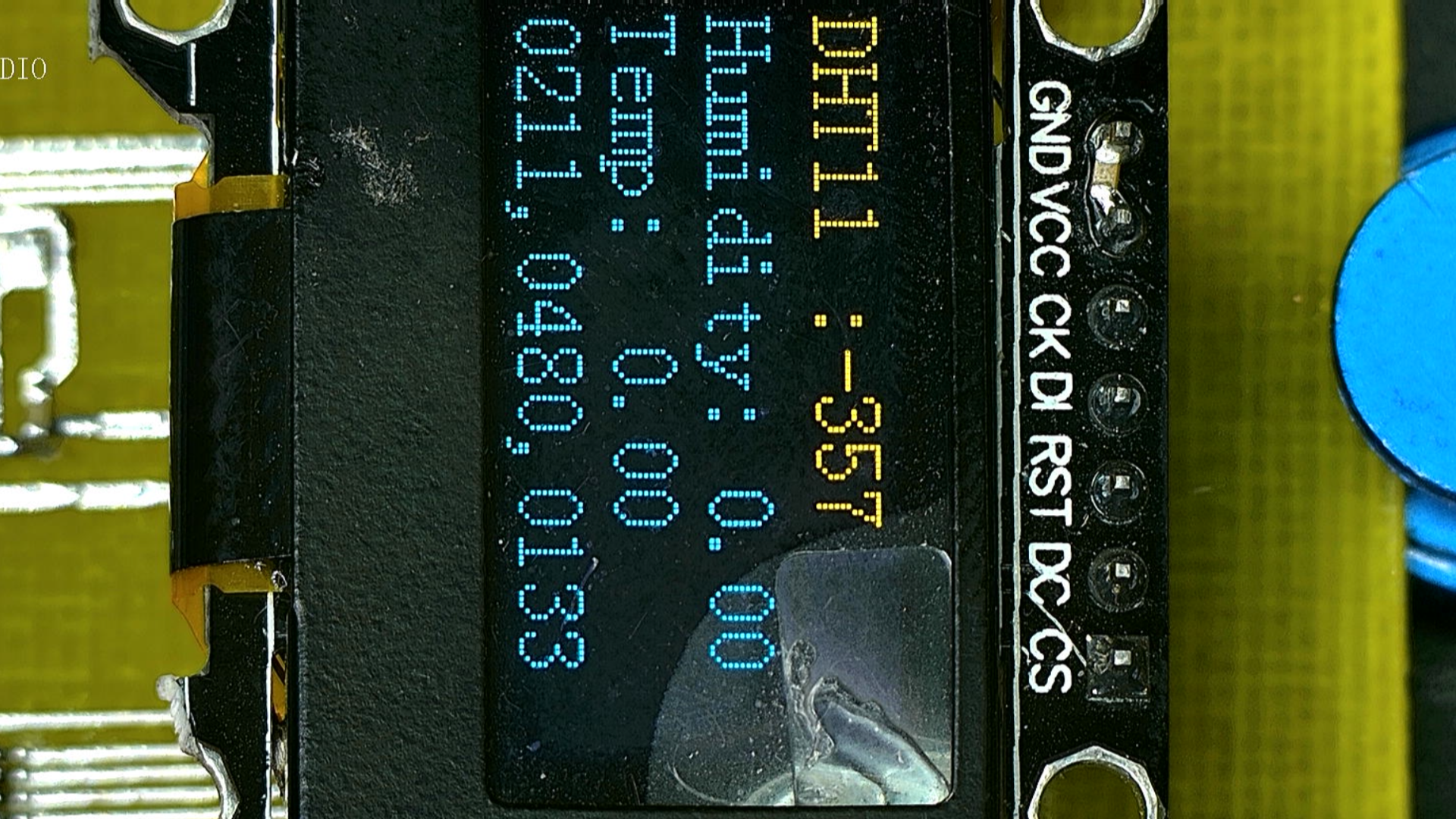

接下来软件编程测试, 现在 OLED 可以显示电路板中传感器的数值。 现在问题来了, 如果电路板带上电机运行 。 会出现OLED 屏幕乱码的情况。
三、电机乱码

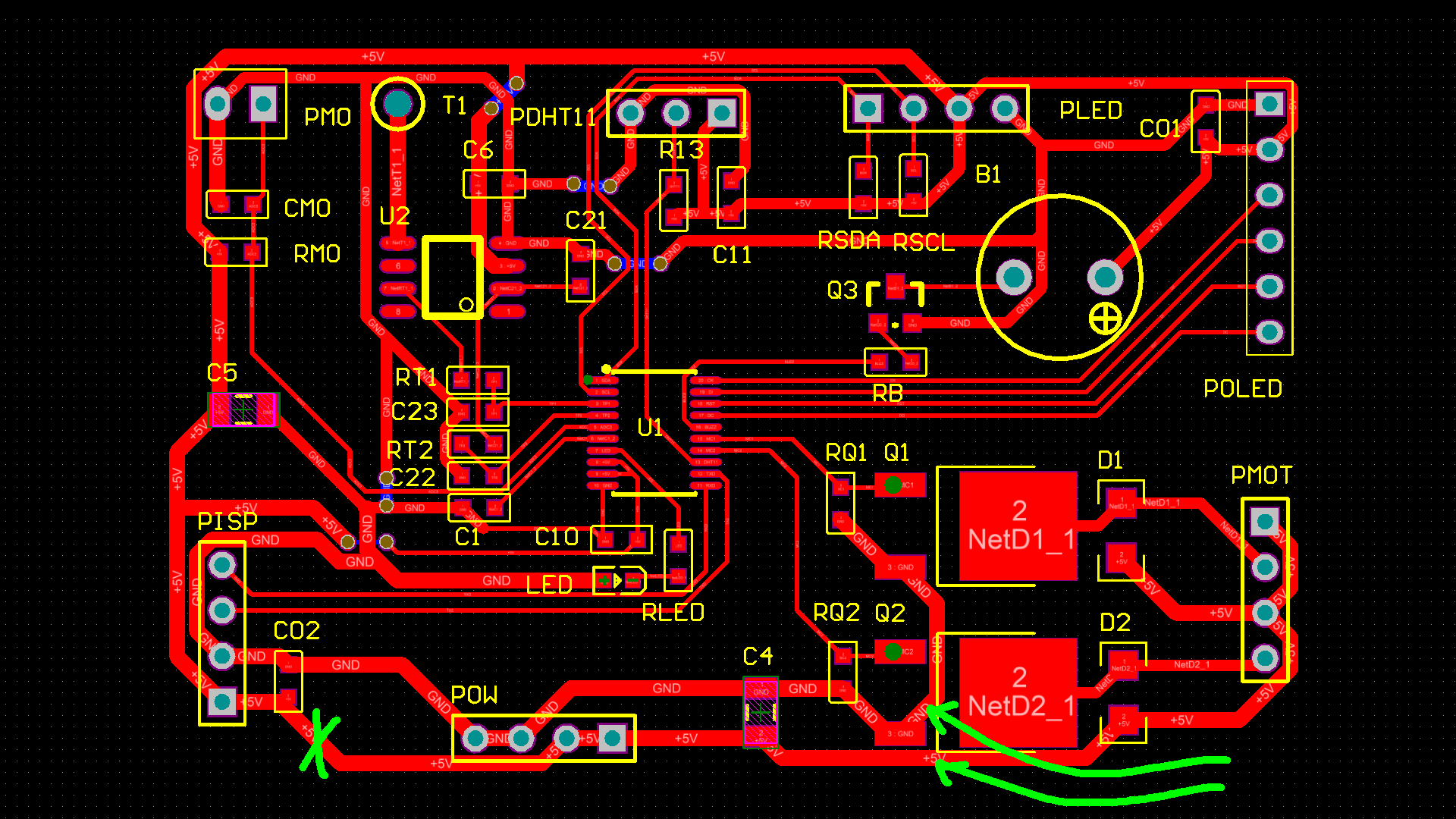

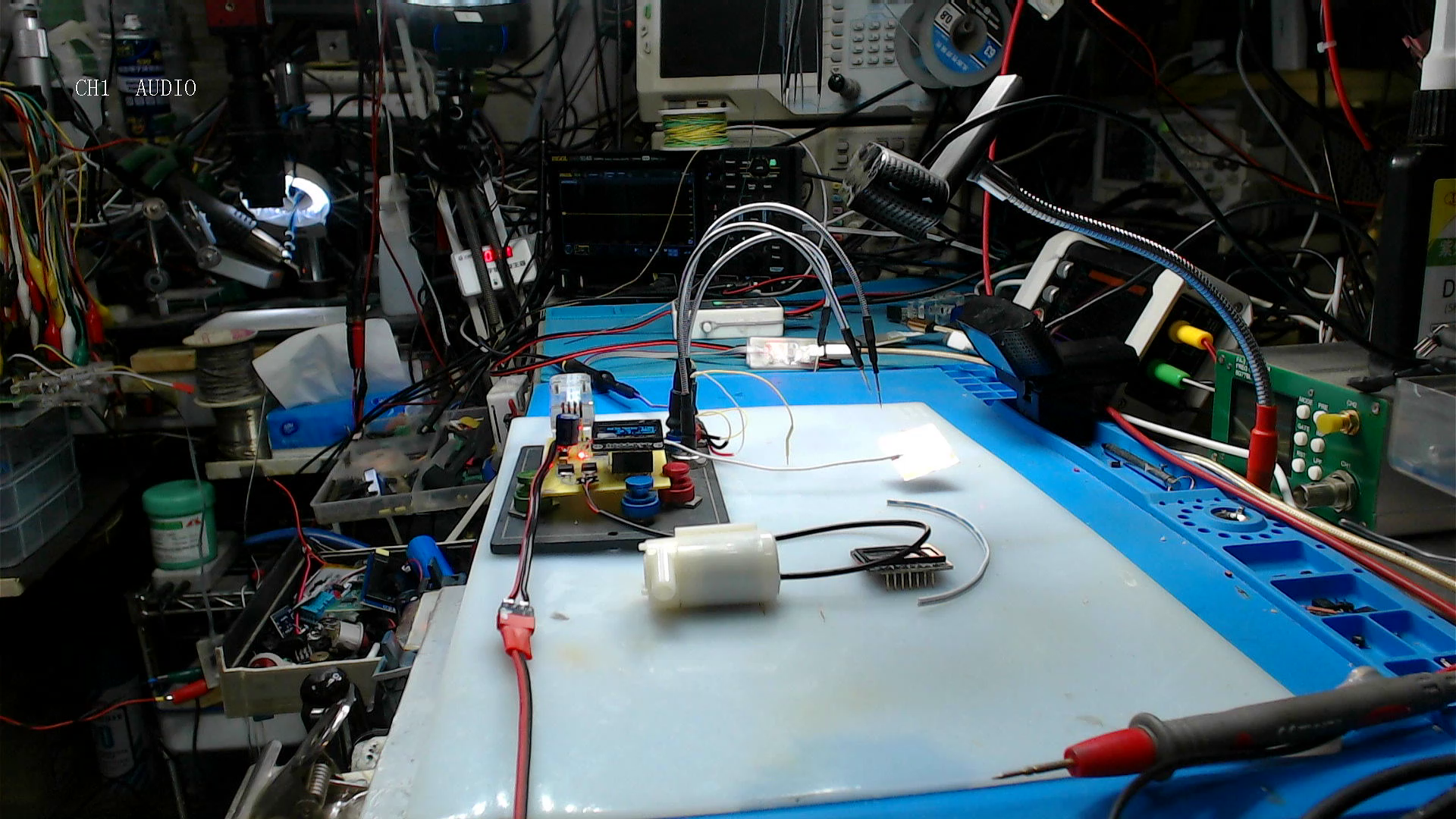

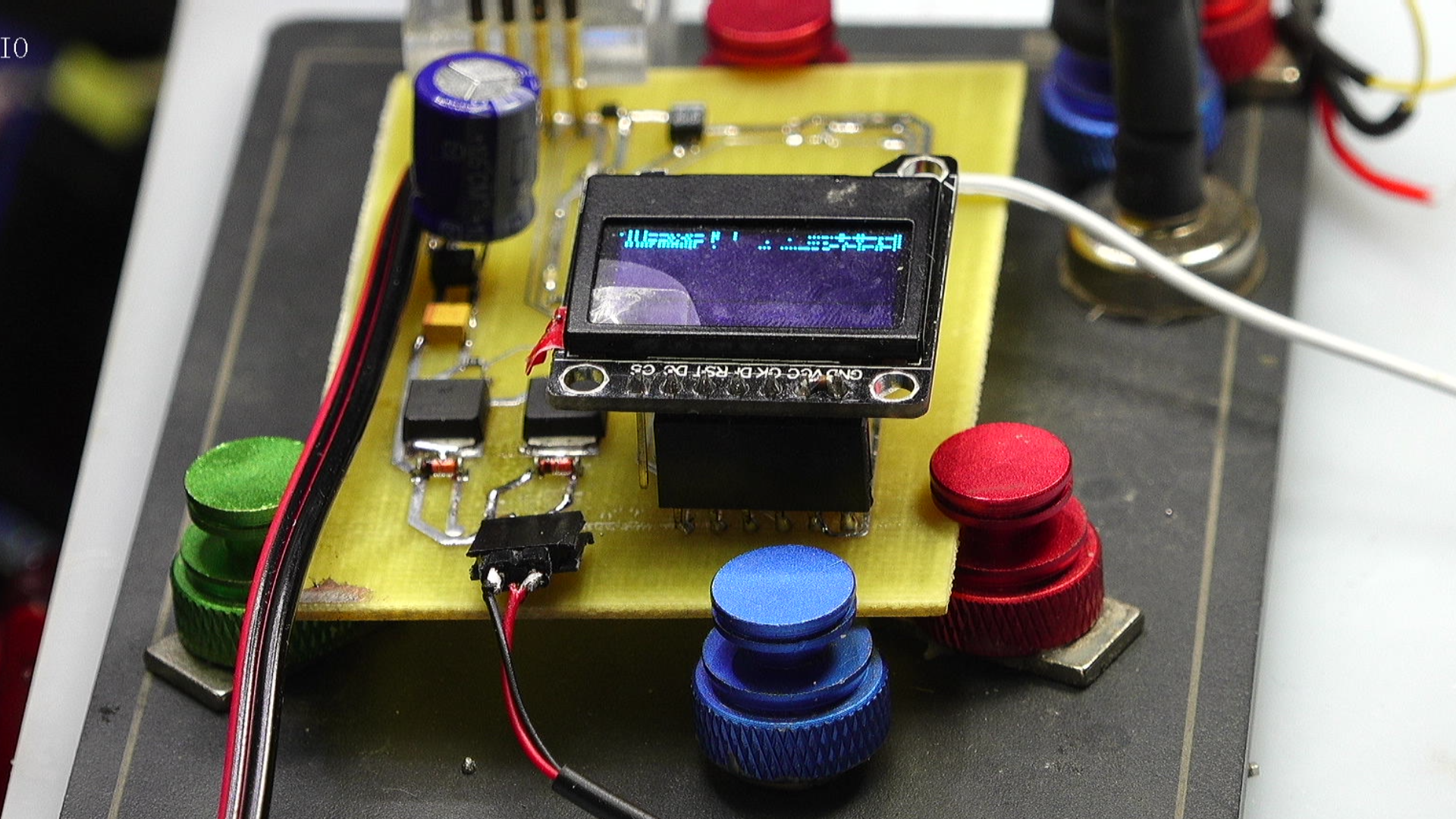

在正常显示的状态下, 如果打开MOS 管驱动的电机。 可以看到OLED出现了混乱。 只有重新上电之后, OLED才能够恢复正常。 在电路板布线过程中, 流过电机上的电流, 是通过它独自的回路回到电源。 这与,单片机部分的电源是分开的。 即使做了这方面的处理, 包括在电机两端并联电容, 消除一些干扰火花。 但仍然OLED会被干扰。 为了进一步避免电源的干扰, 将驱动电机回路的电源彻底与单片机电源分离。 在使用另外一个电源, 为电机驱动电路提供5V。 但是, 很可惜。 一旦电机转动。 OLED就会被干扰出现混乱。 这种故障现象将我给整不会了。
出现这种现象令人匪夷所思。 究竟为何 OLED 屏幕被电机的运行干扰了。 测量电机运行的时候, MOS管的电源上的电压波形。 虽然电源上有很细微的波动, 但是波动幅度不大, 电压整体上还是非常规整的。 这个波动, 按道理来说, 应该无法通过电路的电源地线干扰到OLED。 特别是 OLED 的电源和地线之间还焊接有去耦电容。 现在只有一种猜测了, 这个干扰是通过空间耦合到 OLED电路板上, 使其产生混乱的。

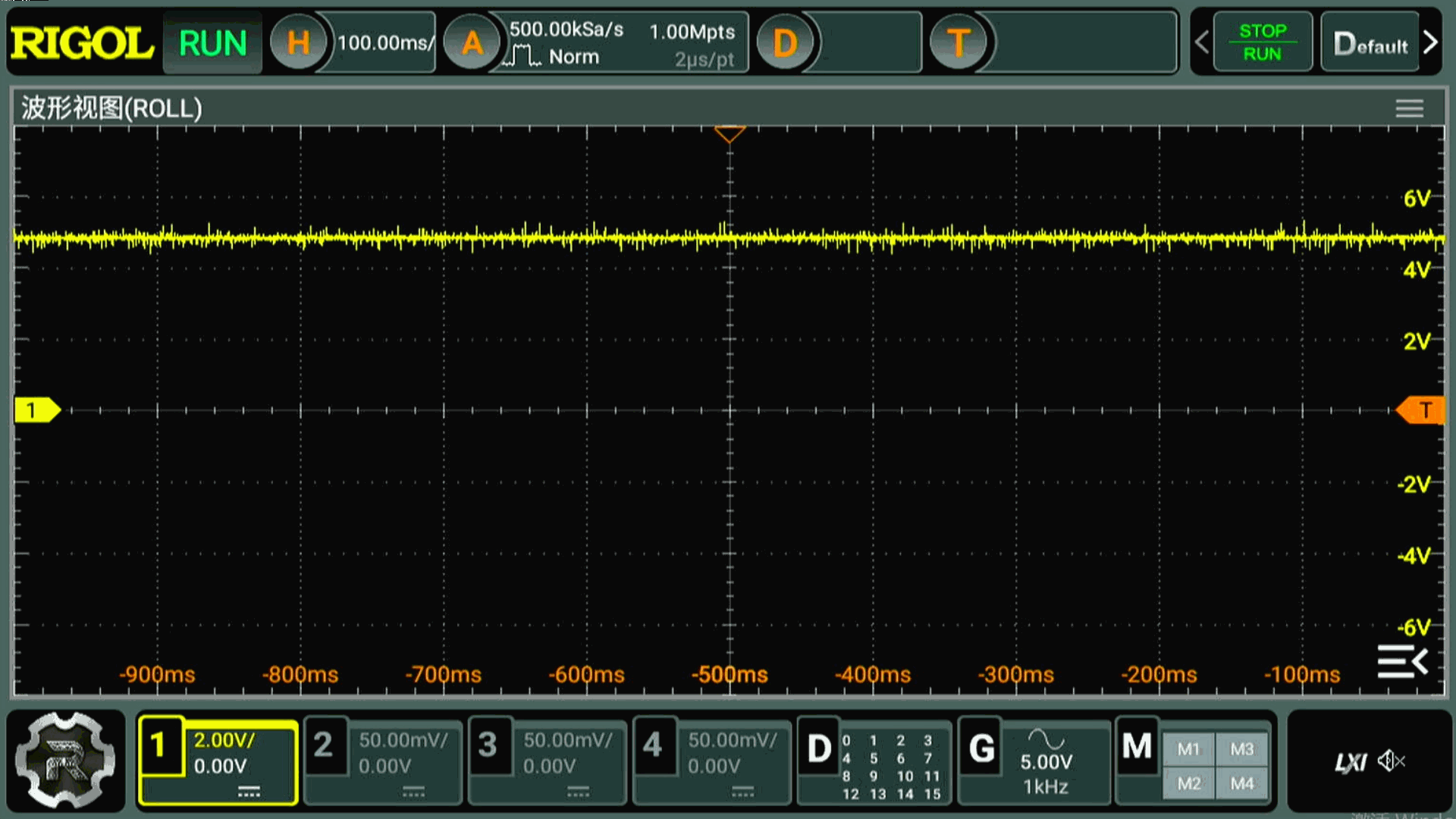

▲ 图1.3.1 电机电源线上的波形
四、更换电极

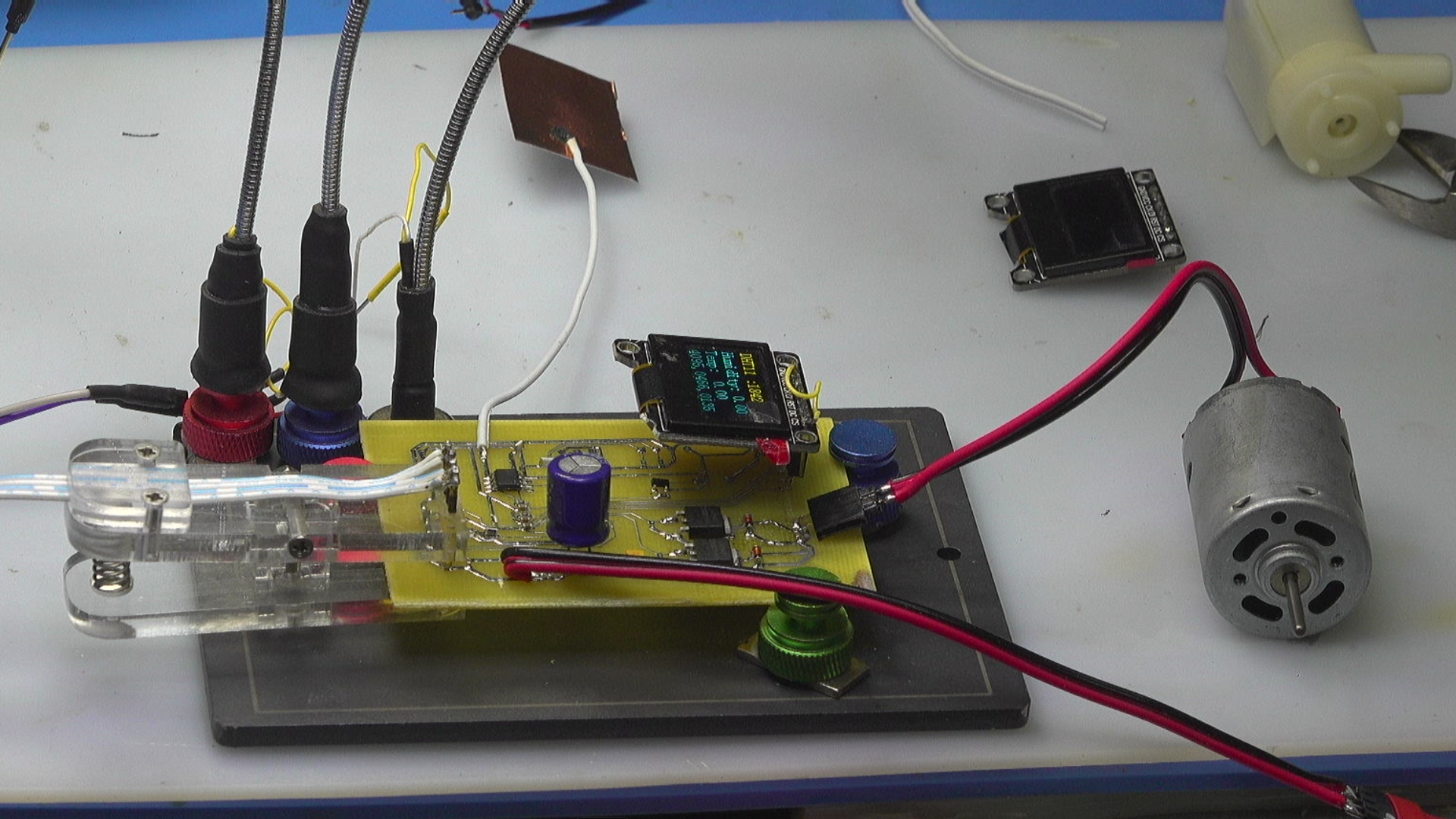

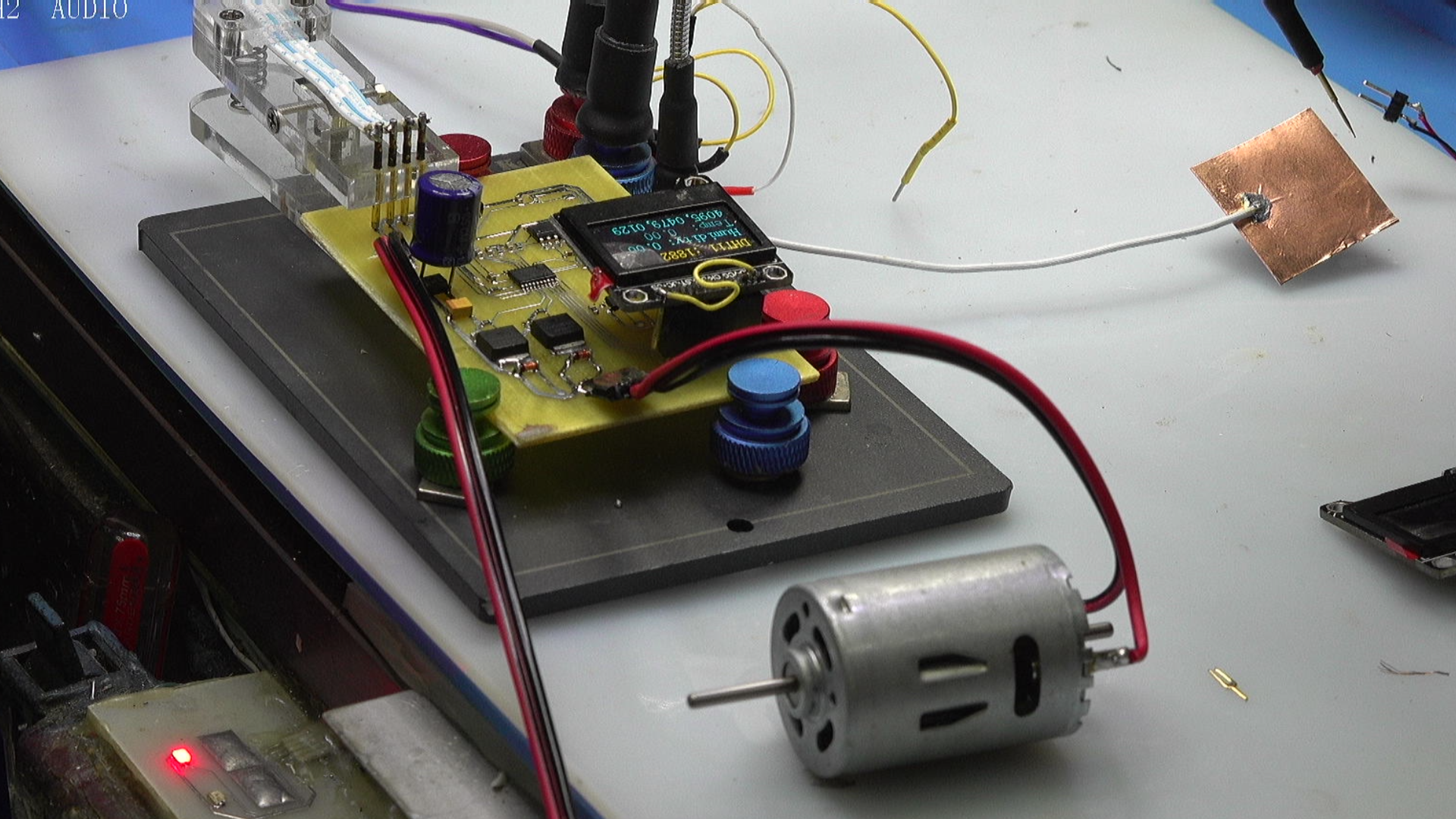

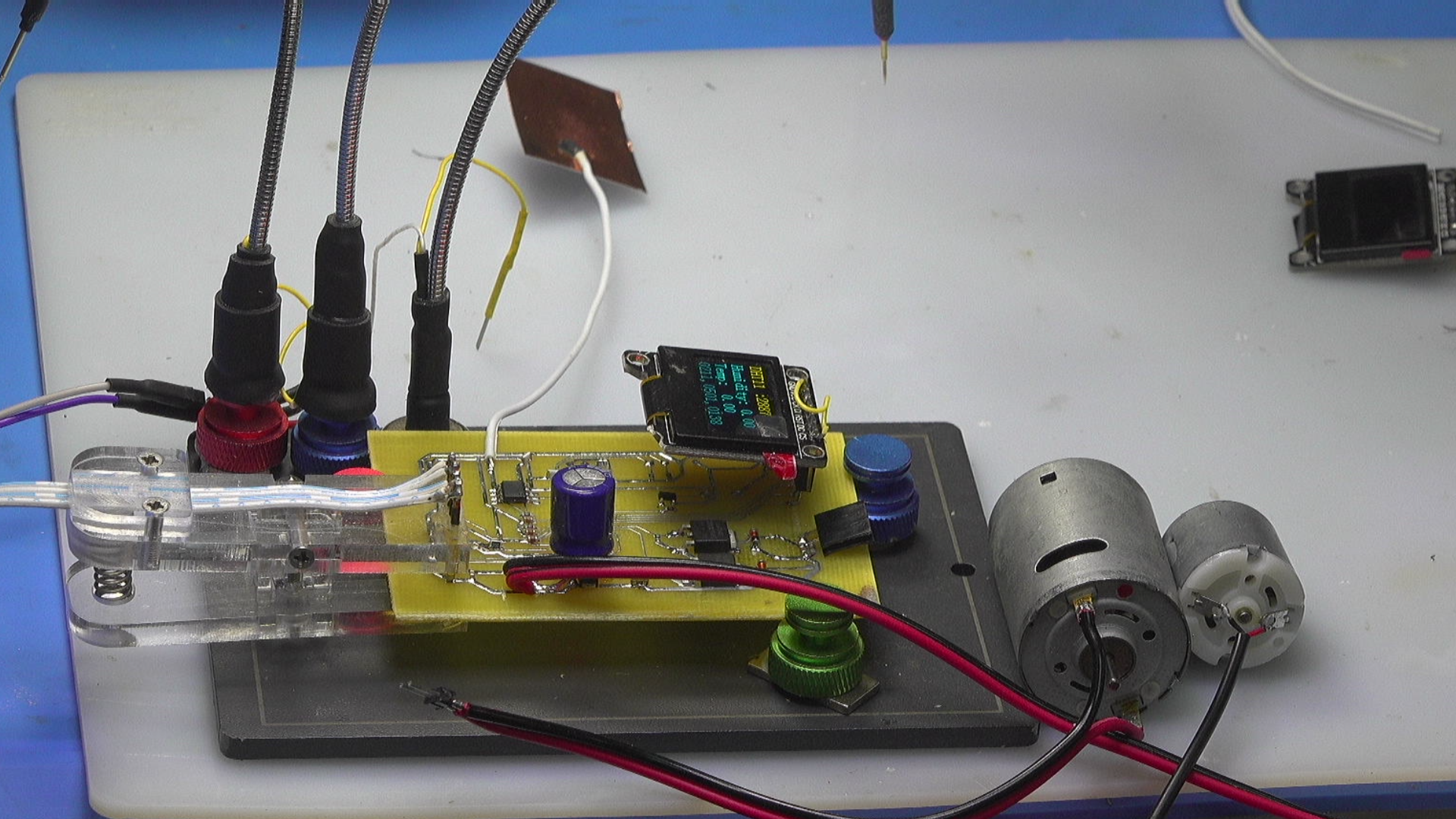

现在更换另外一个较大的电机。 可以看到, 更换电极之后, OLED屏幕就没有受到干扰了。 说实在的, 这个电机本身比起刚才的水泵中的电机功率更大, 它的运行电流大约 270mA, 水泵中电机运行, 电流只有大约 70mA左右。 但是很明显, 更换电极之后, OLED不会受到电机运行的干扰了。 这很奇怪。
五、拆卸电机

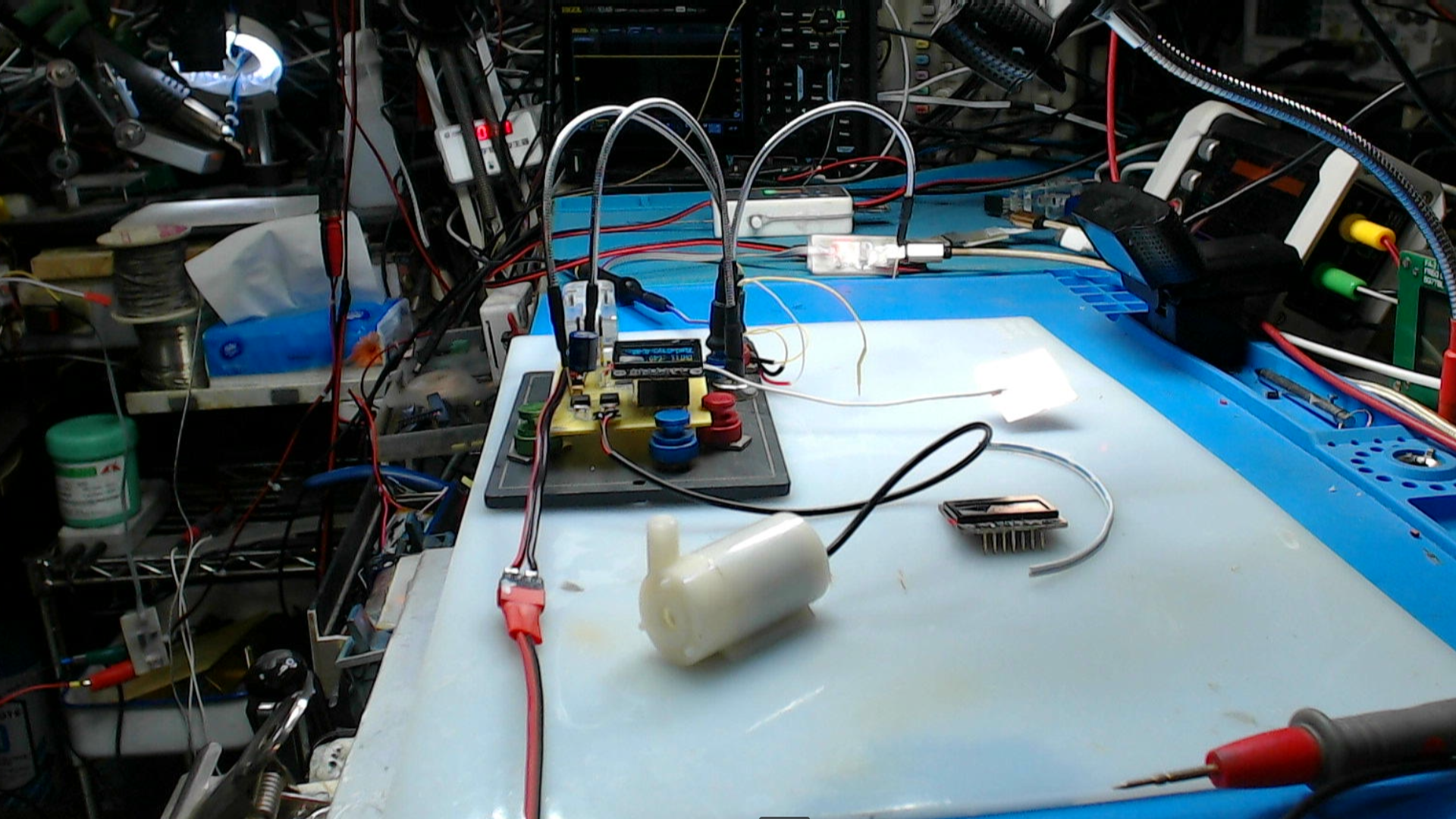

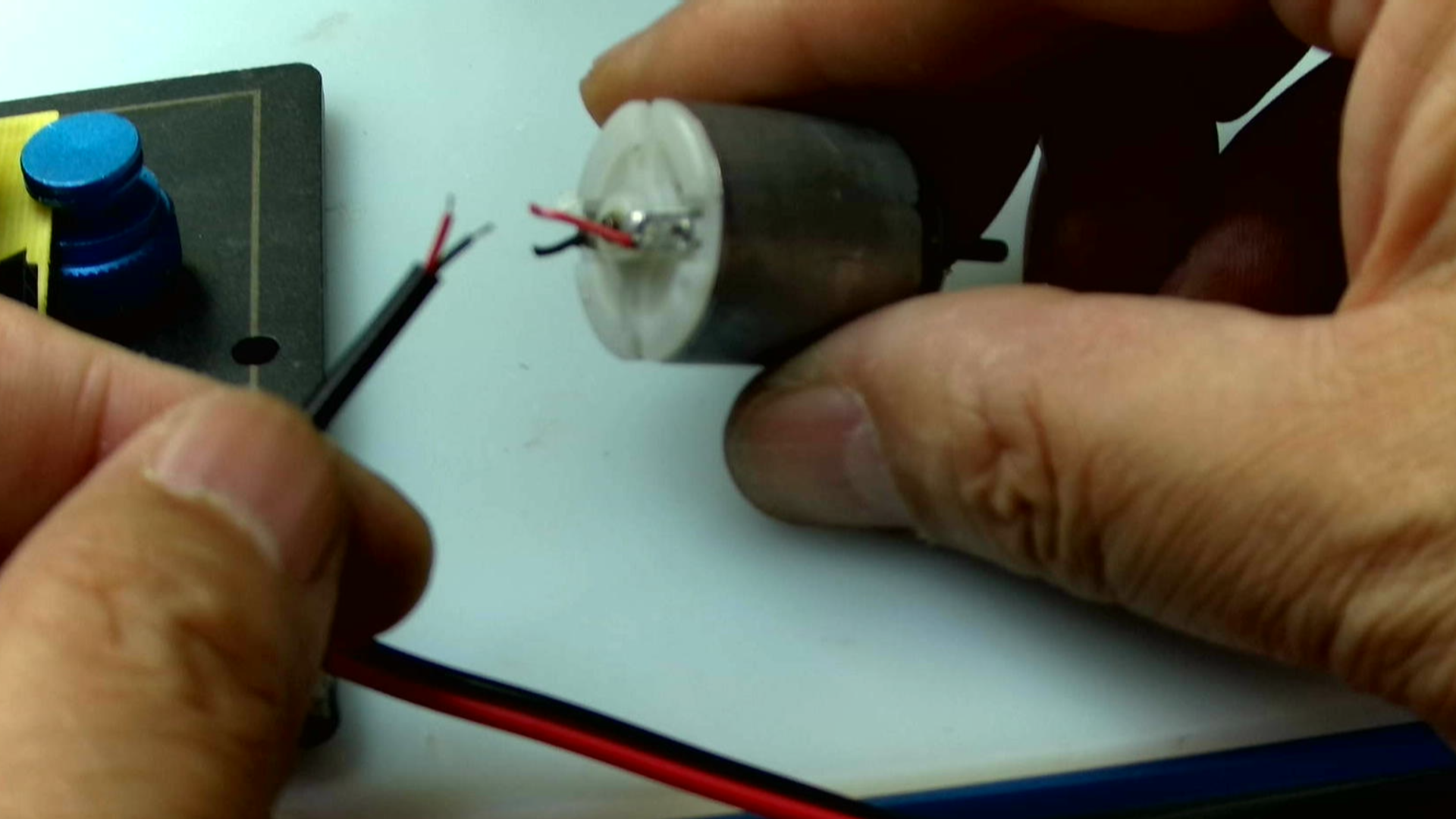

下面准备拆卸这个水泵, 查看一下它内部的电机情况。 可以看到水泵内部的电机也是一个有刷直流电机。 将它直接接入电路板, OLED 屏幕依然会被干扰。 现在将它彻底拆卸下来, 连接电路板, 可以看到一旦电机转动, OLED屏幕即可被干扰。 但是更换大的电机, OLED屏幕正常。
、
※ 奇怪的电机 ※
本文记录了对于综合电路板的调试过程。 整个设计和制作非常顺利。 电机运行中出现了一个令人感到困惑的现象, 那就是带动水泵的电机运行的时候, 会使得电路板中的 OLED 屏幕受到严重的干扰, 显示变得混乱。 但是, 更换 一个更大的电机, 这个现象却不出现。 究竟是为什么, 现在我百思不得而解。 不知道谁有更好的想法告诉我。
