随着电子产品不断升级，对pcb工艺也会越来越高。且由于结构空间原因，对pcb的体积也会越来越小。因此pcb的工艺会越来越复杂。

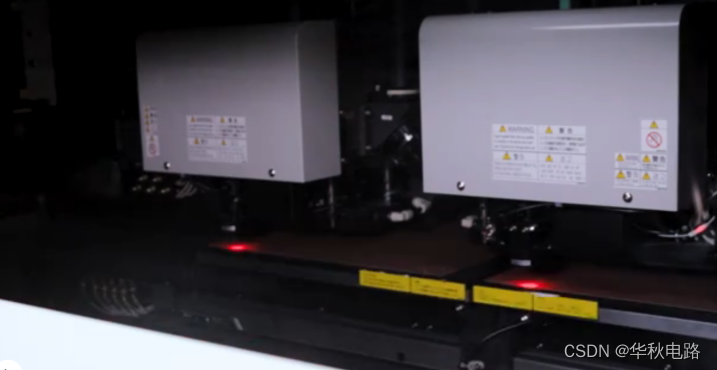

一，什么样的孔才会用激光设备？

很多工程师看到工艺能力的时候，上面写的最小孔0.1mm，就以为当线路布局空间不足的时候，就可以将孔改到0.1mm，然后发给制造商做的时候，反馈说做不了。其实这里有个误区，由于孔太小，采用机械钻的时候，容易断刀，目前最小的机械钻是0.15mm，低于0.15mm的将采用激光钻，这里要注意的是，激光钻孔的介质厚度只能是0.127mm以内，高于这个厚度的是无法激穿的。
