Smith预测器结合PID控制器

Smith预测器概述

Smith预测器（Smith Predictor）是一种经典的控制策略，用于解决系统中固定延时对闭环控制系统性能的负面影响。它通过引入被控对象的预测模型来补偿延时，从而让控制器“看到”系统的实时响应，改善动态性能。

该方法由 O.J.M. Smith 在 1957 年提出，是一种基于模型的延时补偿方法，特别适合具有固定时间延迟的线性系统。

Smith预测器的基本思想

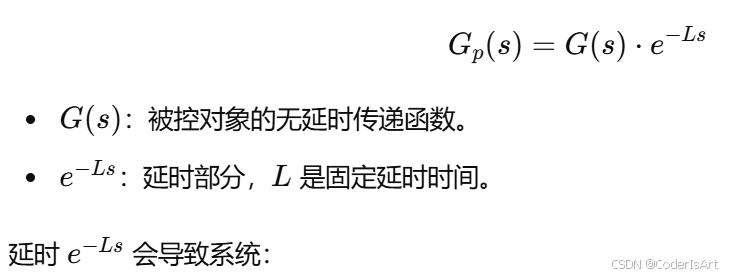

延时系统的传递函数通常表示为：

1. 反馈滞后，控制器无法及时感知实际输出。
2. 增加系统的难以控制性，可能导致震荡甚至不稳定。

Smith预测器通过引入被控对象的数学模型，将延时部分与无延时部分分离，控制器只针对无延时模型设计，从而实现延时补偿.

Smith预测器的工作机制

Smith预测器的核心结构包括：

1. 被控对象的无延时模型 G(s)：用于预测系统在无延时情况下的输出。
2. 延时部分 e−Ls：用来计算系统的延时信号。
3. 反馈补偿：通过延时部分和预测模型的结合，重构控制器所需的反馈信号。

Smith预测器的反馈路径主要包括两部分：

1. 无延时模型的预测输出，提供控制器所需的“即时”反馈信号。
2. 延时输出与预测输出的误差补偿，用来修正预测模型的偏差。

---

Smith预测器的结构图

Smith预测器的典型结构如下：

                +-----------------+
 Setpoint ----->|  Controller     |----------------+
                +-----------------+                |
                          |                        |
                     +----------+                  |
                     | No-delay |   +----------+   |
                     | Model G(s)|--| Delay e^-Ls|  |
                     +----------+   +----------+   |
                          |                        |
                          +------------------------+
                                           |
                                   +---------------+
                                   | Real Plant Gp |
                                   +---------------+
                                           |
                                       System Output

优缺点分析

优点

1. 改善动态性能：

   • 消除了延时对控制器的直接影响，提高了系统的响应速度和稳定性。

2. 适应性强：

   • 适用于具有固定延时的线性系统。
   • 可以与PID控制器等传统控制器轻松结合。

3. 易于实现：

   • 基于系统的数学模型，能够快速设计和实现。

缺点

1. 模型依赖性强：

   • 需要精确的被控对象模型 G(s)G(s)G(s) 和延时时间 LLL。模型不准确时，补偿效果显著下降。

2. 对变延时系统不适用：

   • 如果延时 LLL 不是固定值，Smith预测器性能会大幅下降。

3. 非线性系统应用有限：

   • 对非线性或复杂系统，模型化难度增加，预测效果不佳。

---

应用场景

Smith预测器主要应用于具有固定延时的控制系统，例如：

1. 工业过程控制：
   • 化工、炼油等过程常有显著的时间延迟。
2. 远程通信控制：
   • 远程控制系统（如机器人控制）由于通信延时而引入反馈滞后。
3. 供热/通风系统：
   • 温度调节等慢响应系统中，延时显著影响性能。
4. 网络控制系统：
   • 包括分布式控制系统中因网络传输导致的延时问题。

---

Smith预测器的实现步骤

1. 建立系统模型

• 通过实验或理论分析，确定被控对象的传递函数 G(s)G(s)G(s) 和延时时间 LLL。

2. 设计无延时控制器

• 基于 G(s)G(s)G(s) 设计控制器 C(s)C(s)C(s)（如PID控制器），使系统具有良好的动态性能。

3. 实现延时补偿

• 使用 G(s)G(s)G(s) 和 e−Lse^{-Ls}e−Ls 构建Smith预测器结构，通过模型预测反馈信号。

4. 仿真验证

• 使用仿真工具（如MATLAB/Simulink）验证系统性能，调整控制参数。

---

Smith预测器的仿真示例

以下是使用MATLAB的一个简单Smith预测器示例：

% 系统模型参数
s = tf('s');
G = 1 / (s + 1);          % 无延时模型
L = 1;                    % 延时1秒

% 延时系统
Gp = G * exp(-L * s);

% 控制器（PID）
Kp = 2; Ki = 1; Kd = 0.5;
C = Kp + Ki / s + Kd * s;

% 闭环系统
T_smith = feedback(C * G, 1);  % Smith预测器结构
T_delay = feedback(C * Gp, 1); % 无补偿延时系统

% 仿真
t = 0:0.01:10;
step(T_smith, T_delay, t);
legend('With Smith Predictor', 'Without Compensation');
title('Smith Predictor Performance');

总结

Smith预测器通过分离系统中的延时部分，避免延时对控制器的直接影响，从而显著改善闭环性能。它适用于具有固定延时的线性系统，与传统控制器（如PID控制器）结合，可以实现简单、高效的延时补偿。但对于模型不确定性较大的系统，其性能可能受到限制，需要引入自适应或鲁棒控制策略进行优化。

以下是一个基于C++的简单实现，用于演示Smith预测器结合PID控制器的思想。假设系统是一个一阶惯性环节加延时模型，使用离散化方法实现。

---

C++代码实现：Smith预测器结合PID控制器

#include <iostream>
#include <queue>
#include <cmath>

// 定义系统模型参数
const double Ts = 0.01;      // 采样时间 (s)
const double K = 1.0;        // 系统增益
const double T = 1.0;        // 系统时间常数 (s)
const double L = 0.5;        // 系统延时 (s)

// PID控制器参数
const double Kp = 2.0;       // 比例增益
const double Ki = 1.0;       // 积分增益
const double Kd = 0.5;       // 微分增益

// 队列模拟延时
std::queue<double> delayQueue;

// 系统无延时模型的输出计算
double plantNoDelay(double input, double& state) {
    state = (1 - Ts / T) * state + (Ts / T) * input * K;
    return state;
}

// 延时补偿
double delayCompensation(double output) {
    delayQueue.push(output);
    if (delayQueue.size() > static_cast<size_t>(L / Ts)) {
        double delayedOutput = delayQueue.front();
        delayQueue.pop();
        return delayedOutput;
    }
    return 0.0; // 如果延时队列还未满，返回0
}

// 主函数
int main() {
    // 初始化变量
    double setpoint = 1.0;       // 目标值
    double state = 0.0;          // 系统状态变量
    double delayedState = 0.0;   // 延时系统的状态
    double integral = 0.0;       // 积分部分
    double prevError = 0.0;      // 上一次的误差
    double prevOutput = 0.0;     // 上一次的无延时输出
    double currentTime = 0.0;    // 当前时间

    // 仿真时间
    const double simulationTime = 10.0;

    // 仿真循环
    while (currentTime <= simulationTime) {
        // 计算误差
        double error = setpoint - delayedState;

        // PID控制器计算
        integral += error * Ts;  // 积分
        double derivative = (error - prevError) / Ts; // 微分
        double controlSignal = Kp * error + Ki * integral + Kd * derivative;

        // 使用无延时模型计算预测输出
        double predictedOutput = plantNoDelay(controlSignal, state);

        // 延时补偿，模拟实际系统的延时输出
        delayedState = delayCompensation(predictedOutput);

        // 打印输出
        std::cout << "Time: " << currentTime
                  << " | Setpoint: " << setpoint
                  << " | Predicted Output: " << predictedOutput
                  << " | Delayed Output: " << delayedState
                  << " | Control Signal: " << controlSignal << std::endl;

        // 更新变量
        prevError = error;
        currentTime += Ts;
    }

    return 0;
}

代码说明

1. 核心部分：

   • plantNoDelay：模拟无延时的被控对象，使用一阶离散模型更新。
   • delayCompensation：通过队列实现延时，延时长度由 LLL 和 TsTsTs 计算。
   • PID控制器的比例、积分、微分部分逐步计算控制信号。

2. 队列实现延时：

   • 使用 std::queue 模拟延时队列，延时的长度根据 L/TsL/TsL/Ts 决定。
   • 输出的延时信号用于反馈到系统中。

3. 控制策略：

   • PID控制器直接作用于无延时系统的预测输出。
   • 延时部分通过补偿加入闭环反馈。

4. 仿真流程：

   • 在时间循环中，每次更新系统的状态和控制器输出。
   • 打印出当前时间的设定值、预测输出、延时输出和控制信号。

---

运行结果

运行代码后，将看到如下输出（截取部分）：

Time: 0 | Setpoint: 1 | Predicted Output: 0 | Delayed Output: 0 | Control Signal: 2
Time: 0.01 | Setpoint: 1 | Predicted Output: 0.02 | Delayed Output: 0 | Control Signal: 1.98
Time: 0.02 | Setpoint: 1 | Predicted Output: 0.0396 | Delayed Output: 0 | Control Signal: 1.96
...
Time: 0.5 | Setpoint: 1 | Predicted Output: 0.632 | Delayed Output: 0.632 | Control Signal: 1.24

• Predicted Output 是Smith预测器预测的无延时输出。
• Delayed Output 是延时补偿后的实际系统输出。
• Control Signal 是PID控制器的输出信号。

---

改进方向

1. 高级延时建模：支持非线性或变延时模型。
2. 动态调整：加入自适应PID参数调节。
3. GUI显示：使用图形化工具（如Matplotlib for C++）绘制实时响应曲线。
