本文转自：【FPGA】：ip核–Divider(除法器)

二、 Divider(除法器)

概述

除法器顾名思义，用来做除法运算。

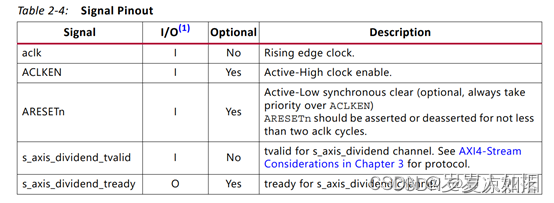

端口说明

在这里插入图片描述

ip核的生成

（1）在ip catalog里面选择Divders

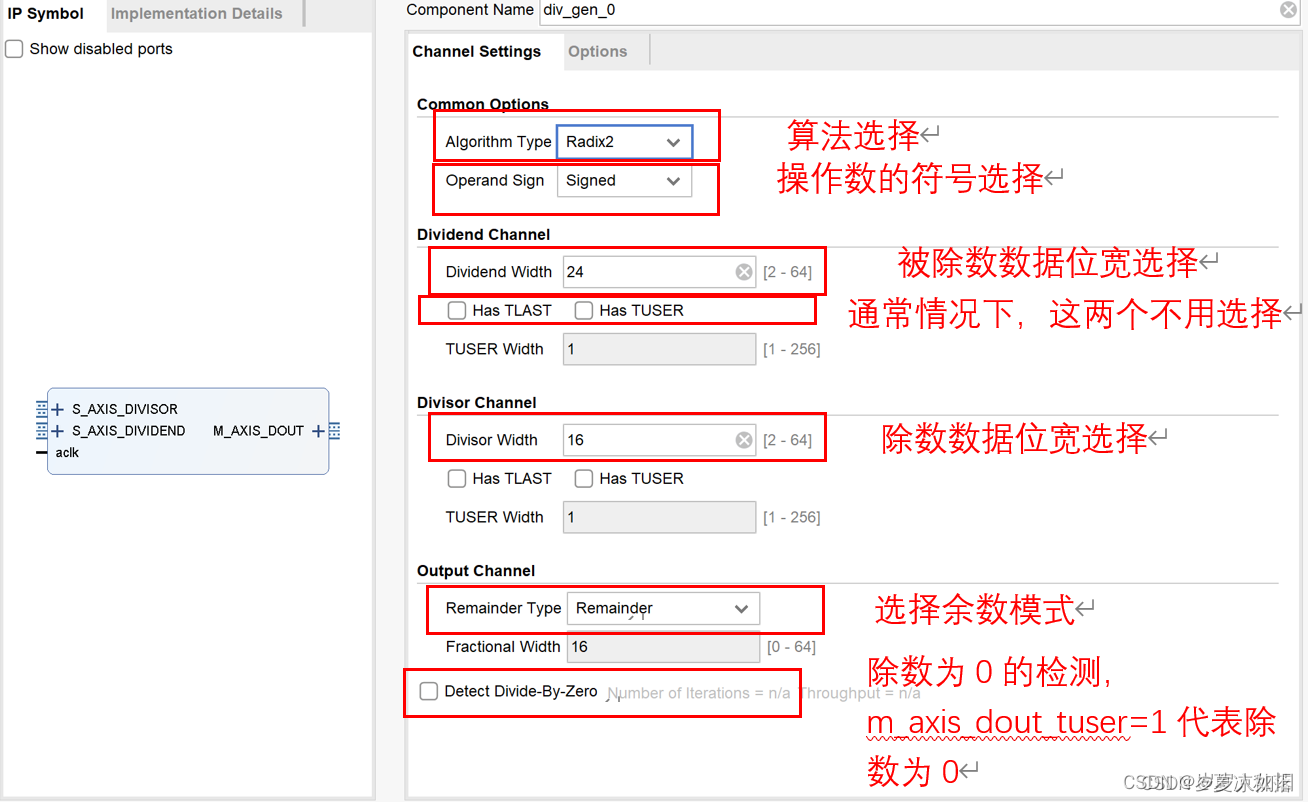

（2）channel setting,具体如下所述：

Algorithm type: 选择不同的算法模式，其中Radix2为常用的模式（位宽12到16时优先考虑），LutMult当时数较小的时候使用（数据宽度小于等于12时，优先考虑），High Radix是当数很大的时候使用（数据位宽大于16时）。常用的是Radix2。
Dividend Width：被除数的位数。
Has TLAST: 指定此通道是否具有 tlast 端口。除法器不使用此信息。该项用于简化系统设计。tlast信息以和数据路径相同的延迟传送到输出通道。
Has TUSER： 指定此通道是否具有 tuser 端口。与 tlast 一样，除法器不使用此信息。该项用于简化系统设计。 tuser 位以和数据路径相同的延迟传送到输出。
TUSER Width： 当 Has tuser 为 TRUE 时可用，这将设置此通道的 tuser 端口的宽度。
Divisor Width：除数的位数。
Remainder Type：选择余数的模式。有两种模式：Remainder：余数，以及Fractional分数模式。

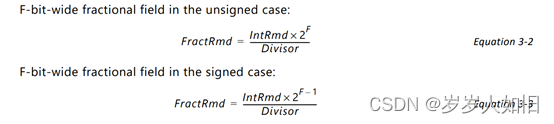

- Remainder模式的余数模式位数固定，由系统根据除数自动设定。，计算公式为

  比如：6/-4 = -1 REMD 2 -6/4 = -1 REMD –2。其中商的位宽和被除数的位宽一致，位于高位，余数的位宽和除数的位宽一致，位于低位。
- Fractional Width(f分数模式)模式，则可以在Fractional Width那一栏选择自己想要的余数位数。对于带分数输出的带符号模式，符号位同时存在于商和分数域中。例如，对于一个5位被除数、除数和分数输出:
  $- 9/4 = 9/ - 4 = - (21/4) ，对应的为 10111/00100 or 01001/11100$
  其结果为 Quotient（商） = 11110 (= -2) Remainder （余数）= 11100 (= -1/4)

常用模式为Remainder模式。本文也应选则Remainder模式。
在这里插入图片描述

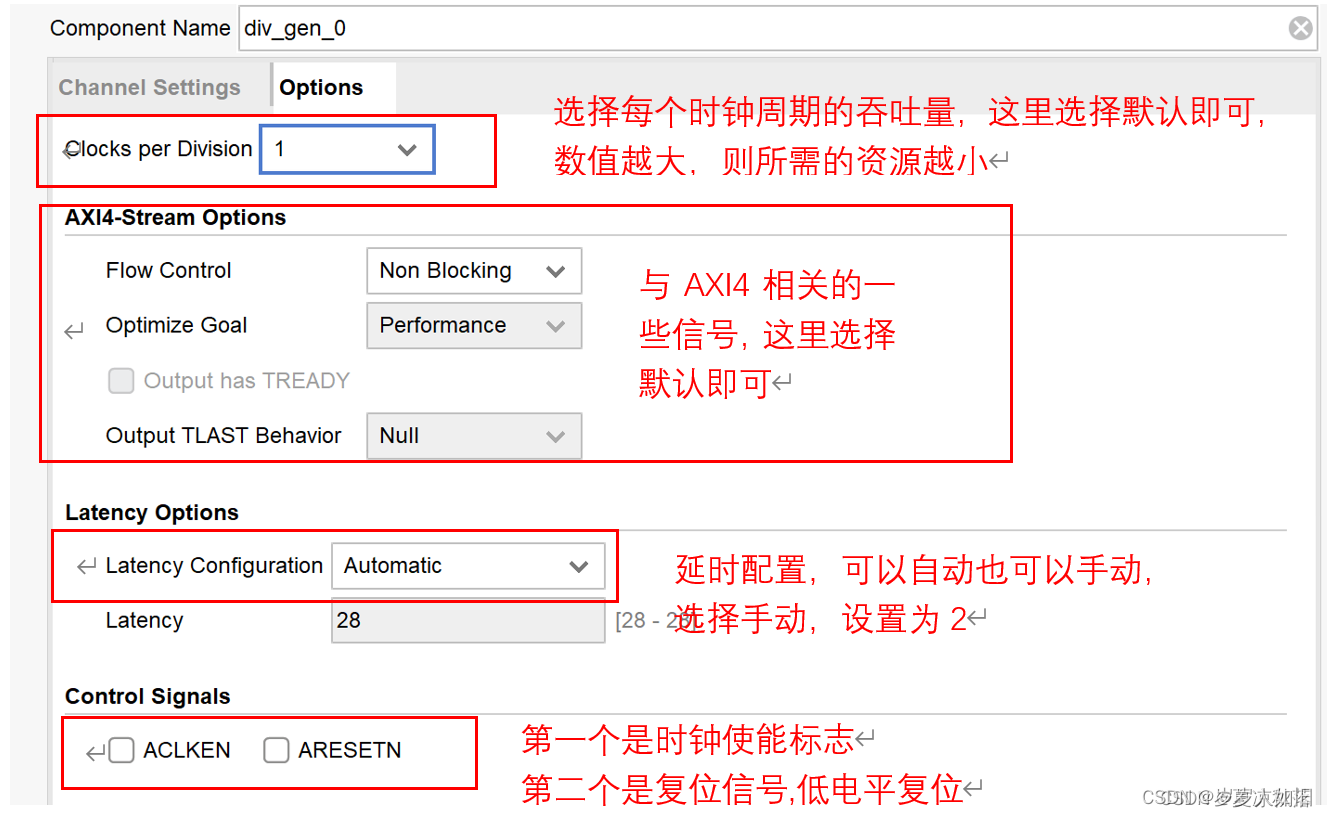

(3)option的设置,具体如下所述：
在这里插入图片描述

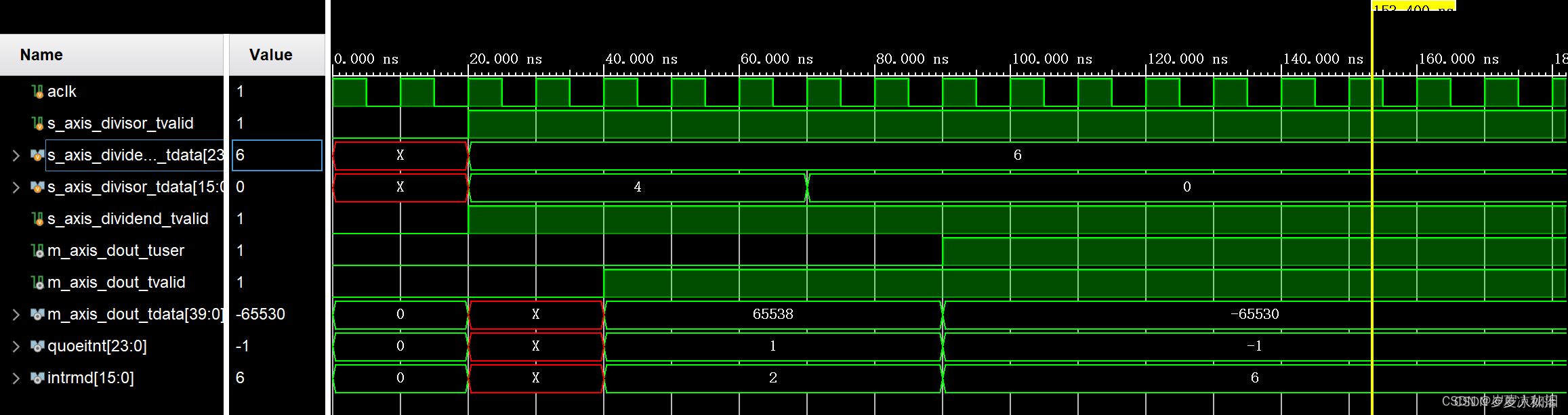

2.4 测试代码

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/01/16 15:00:44
// Design Name:
// Module Name: divider_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module divider_tb();


	reg               aclk;
	reg               s_axis_divisor_tvalid;
	reg   [15:0]     s_axis_divisor_tdata;
	reg   [23:0]     s_axis_dividend_tdata;
	reg              s_axis_dividend_tvalid;
	wire             m_axis_dout_tuser;
	wire             m_axis_dout_tvalid;
	wire  [39:0]     m_axis_dout_tdata;


	wire [23:0] quoeitnt;  //除数
	wire [15:0]  intrmd ;  //余数

  assign quoeitnt = m_axis_dout_tdata[39:16];
  assign intrmd   = m_axis_dout_tdatac[15:0];




div_gen_0 div_gen_0_inst0 (
  .aclk(aclk),                                      // input wire aclk
  .s_axis_divisor_tvalid(s_axis_divisor_tvalid),    // input wire s_axis_divisor_tvalid
  .s_axis_divisor_tdata(s_axis_divisor_tdata),      // input wire [15 : 0] s_axis_divisor_tdata
  .s_axis_dividend_tvalid(s_axis_dividend_tvalid),  // input wire s_axis_dividend_tvalid
  .s_axis_dividend_tdata(s_axis_dividend_tdata),    // input wire [23 : 0] s_axis_dividend_tdata
  .m_axis_dout_tvalid(m_axis_dout_tvalid),          // output wire m_axis_dout_tvalid
  .m_axis_dout_tuser(m_axis_dout_tuser),            // output wire [0 : 0] m_axis_dout_tuser
  .m_axis_dout_tdata(m_axis_dout_tdata)            // output wire [39 : 0] m_axis_dout_tdata
);

initial aclk=1;
always #5 aclk=~aclk;

initial begin
	s_axis_dividend_tvalid=0;
	s_axis_divisor_tvalid =0;
	#20;
	s_axis_dividend_tdata = 24'd6;
	s_axis_divisor_tdata  = 16'd4;
	s_axis_dividend_tvalid=1;
	s_axis_divisor_tvalid =1;
	#50;
	s_axis_divisor_tdata  = 16'd0;
end


endmodule
