vivado使用tcl命令重建工程

TCL重建工程

vivado的工程一般都比较庞大，在github等平台上进行管理时，直接上传整体工程是比较麻烦的，这时候，使用TCL保存工程，并进行工程恢复就十分有必要了。
使用TCL保存工程十分简单，以笔者专栏中的USB2.0传输ADC数据的工程为例

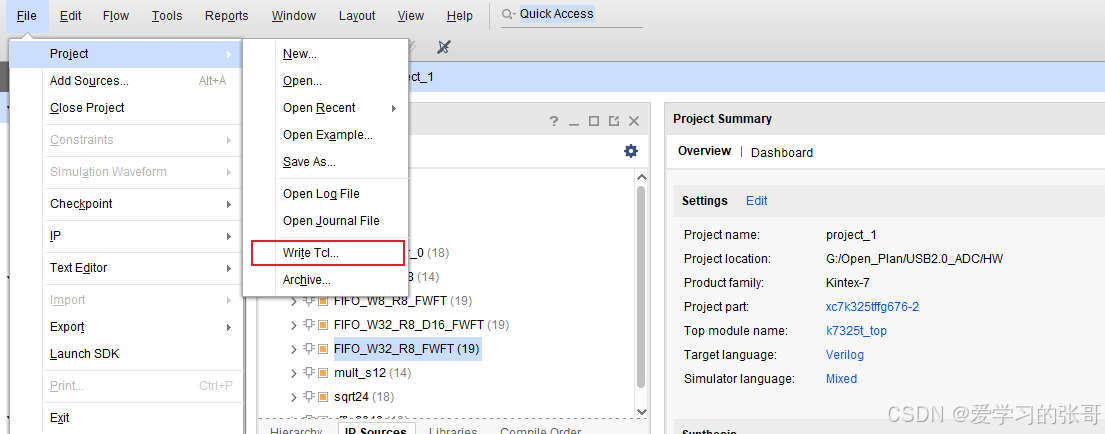

点击Write Tcl即可，TCL生成完毕，会在当前的工程目录下保存。
这时候的TCL还不能直接进行使用，需要进行一些更改

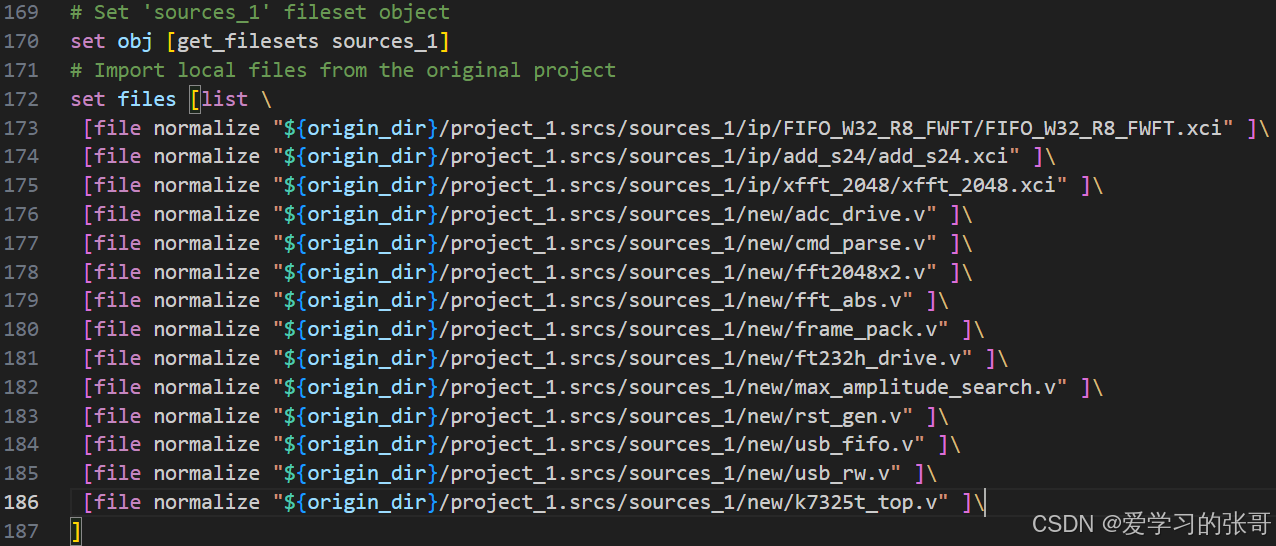

以这部分为例，其加载的本地目录文件路径如图所示，我们可以将TCL和图中所示的这些文件直接放入一个文件夹中，但笔者为了重建工程的逻辑更加清晰，加这些文件分别放在了不同文件夹下，那么这些目录名字也要对应修改

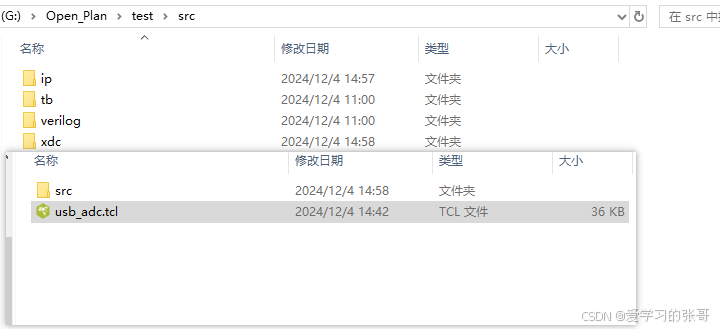

其中ip文件夹存放ip核的xci文件，verilog文件夹存放源文件，tb文件夹存放仿真文件与仿真图，xdc文件夹存放约束文件。

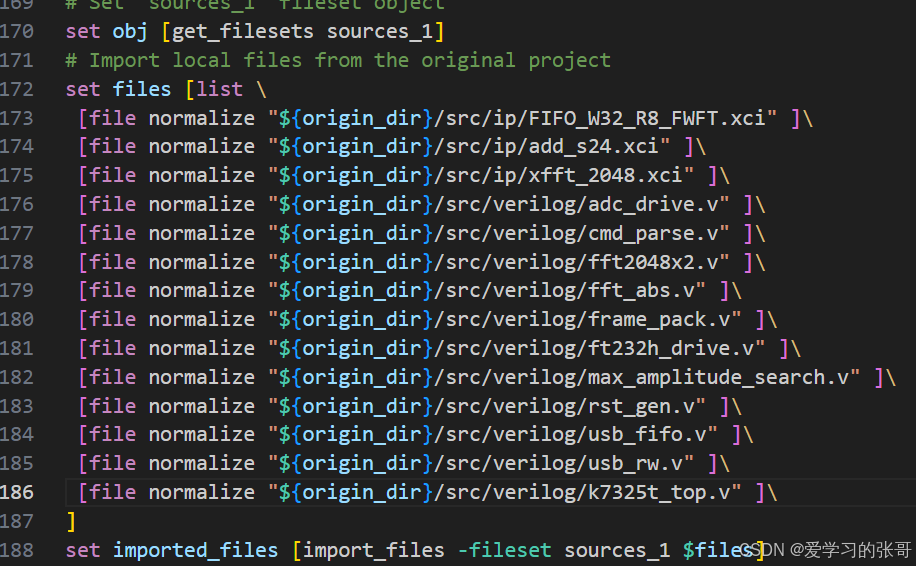

相应的TCL文件中，也需要进行修改，进行文件路径对应，注意，所用用到的文件，都需要保证其路径的正确。

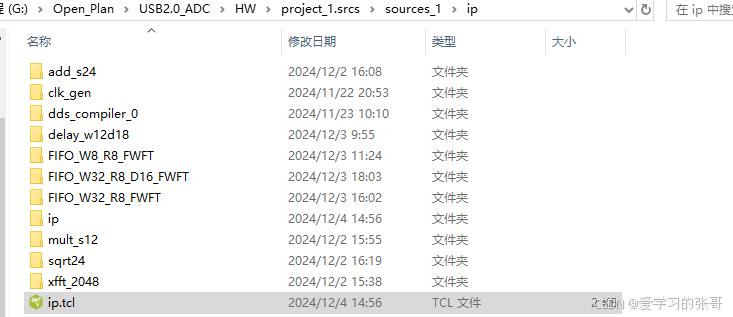

如果手动从每个ip文件夹下提取xci文件，会比较麻烦。可以通过TCL脚本完成这个工作，新建一个TCL脚本，将其放在图中所示的目录下进行运行，运行TCL可以使用vivado的TCL工具，也可以安装Active TCL进行脚本的运行
脚本中的具体内容如下所示

# 获取当前目录
set currentDir [pwd]
puts "当前目录是: $currentDir"

# 检索当前目录下的所有一级文件夹
set searchDirs [glob -type d -nocomplain "$currentDir/*"]
puts "检索到的文件夹: $searchDirs"

# 定义目标文件夹
set targetDir [file join $currentDir "ip"]
# 如果目标文件夹不存在，则创建它
if {![file exists $targetDir]} {
    file mkdir $targetDir
    puts "文件夹 $targetDir 已创建。"
} else {
    puts "文件夹 $targetDir 已存在。"
}

# 遍历每个文件夹，搜索后缀为 .xci 的文件
foreach dir $searchDirs {
    if {[file isdirectory $dir]} {
        set xciFiles [glob -nocomplain "$dir/*.xci"]
        foreach file $xciFiles {
            set destFile [file join $targetDir [file tail $file]]
            puts "正在复制: $file 到 $destFile"
            if {[catch {file copy -force $file $destFile} err]} {
                puts "错误: $err"
            } else {
                puts "复制成功: $file"
            }
        }
    }
}

puts "操作完成！"

可以快速的提取所有XCI文件。
上述工作完成后，在vivado的Tcl Console下，进行工程恢复

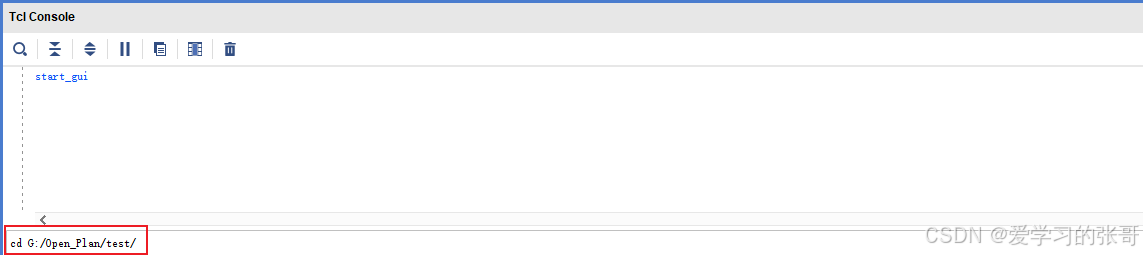

如图所示，进入脚本所在文件夹

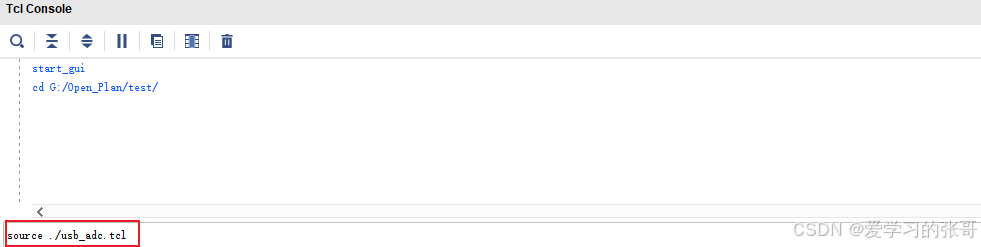

然后执行下图所示命令即可

TCL作为一门脚本语言，善加利用，会对我们的工程开发有许多帮助。
