实际工作中,在完成一个项目的过程中,往往会出现很多个中间版本,一般对于版本的管理就是上传git。而一个FPGA工程所需要占据的空间就有几百兆甚至更大,将整个工程上传git,显然是不现实的。这时候就需要对fpga工程进行简化,删除多余的文件,只留下必要文件供工程重建或者重新跑一下代码使用。这里简单介绍使用TCL脚本重构vivado工程,只需要利用vivado生成重建工程脚本和源文件,即可自动回复工程。具体操作如下:
(1)生成tcl脚本

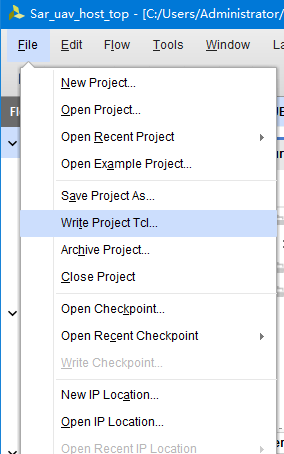

打开需要被重建的vivado工程:在File下选择Write Project Tcl,如下图所示

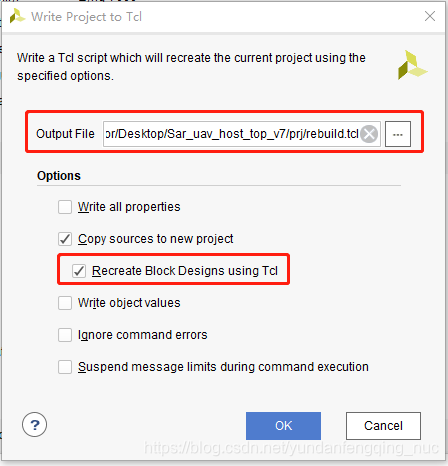

选择Recreate Block Designs using Tcl,并在Output File目录下选择生成的.tcl脚本的路径,及命名,这里命名为rebuild.tcl
点击OK。

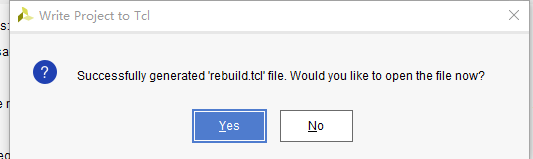

点击Yes,直接打开rebuild.tcl脚本。
(2)修改脚本

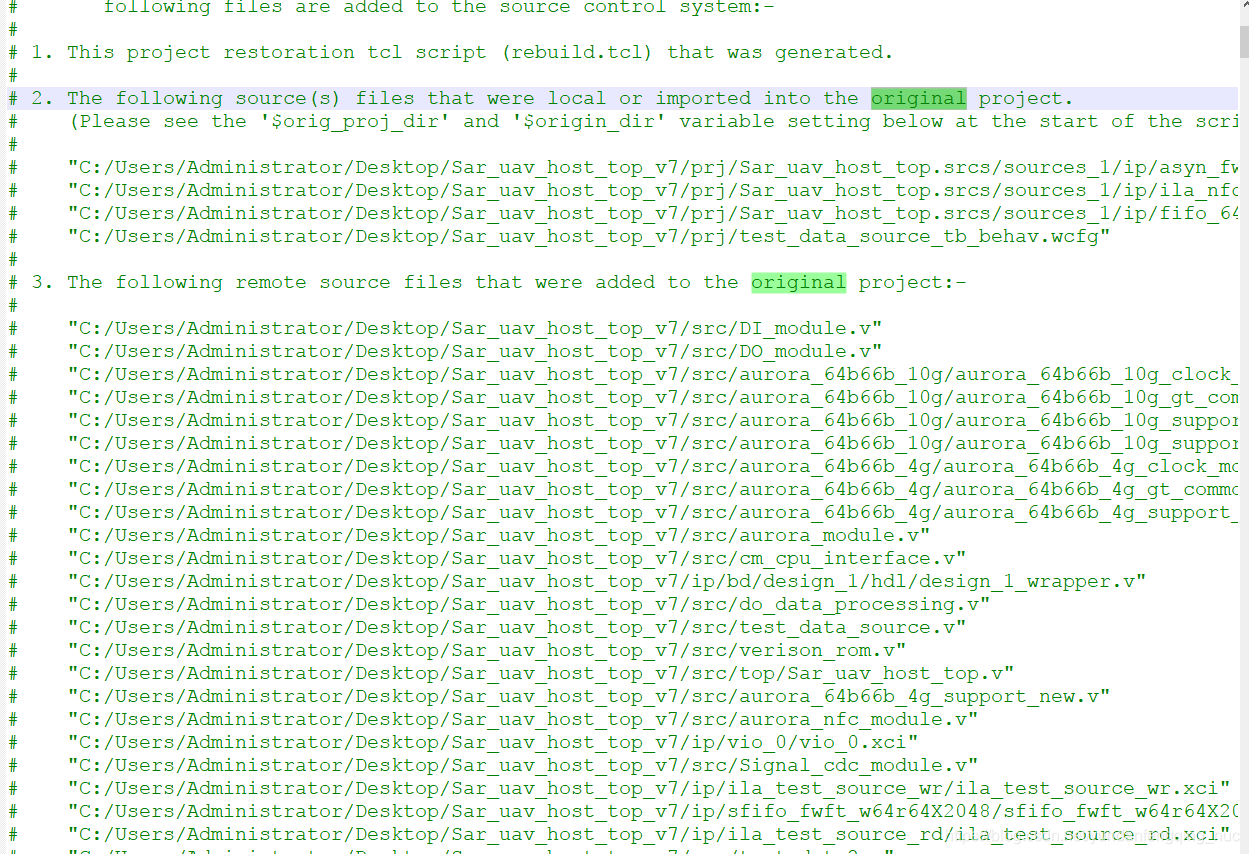

保留第二条和第三条所示路径下的文件,删除其余所有文件。
新建一个文件夹,将生成的rebuild.tcl拷贝过来,修改rebuild.tcl文件,将set origin_dir "."中的.替换成C:\Users\Administrator\Desktop\Sar_uav_host_top_v7,指定上述文件所在的路径
(3)工程重建

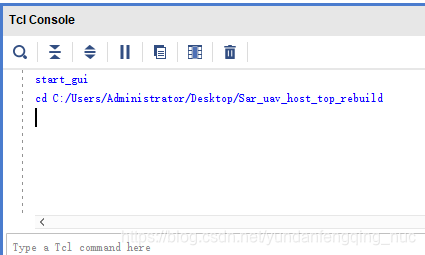

打开vivado软件,使用tcl指令打开刚才新建的文件夹
cd C:/Users/Administrator/Desktop/Sar_uav_host_top_rebuild
输入source rebuild.tcl重建vivado工程
这样就可以重建vivado工程了
