超外差接收机

超外差接收机和零中频接收机是两种常用接收机，两种接收机都可以将RF信号转换为基带I/Q信号。

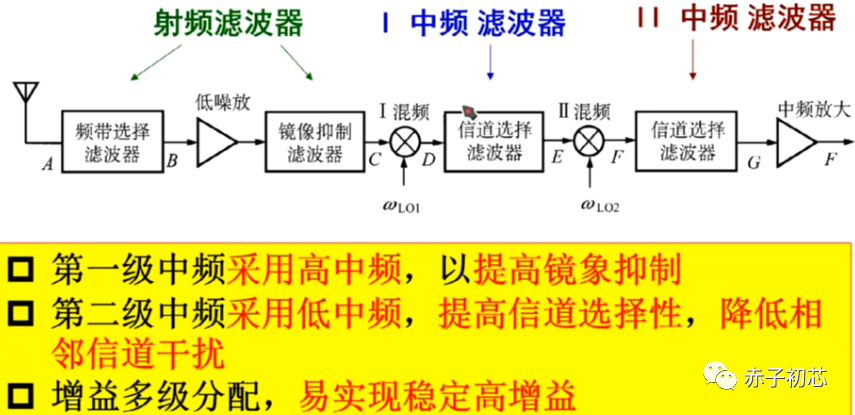

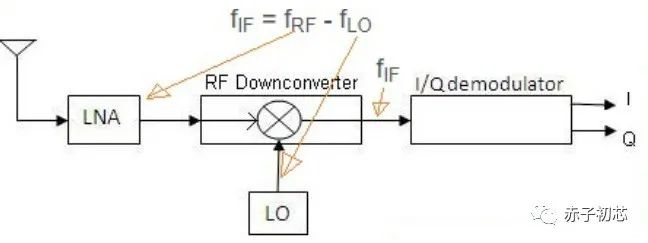

图超外差接收机结构框图

一般需要两级混频才能将RF信号转换到中频，先将RF信号转换为高中频信号，再将高中频信号转换为低中频信号，然后进入I/Q解调器，将调制的低中频信号解调为基带信号。在较低频率进行信号处理的成本会低，但需要滤波器来消除本振泄漏和不希望的频率分量，以防止产生镜像频率，这增加了接收机的复杂性。

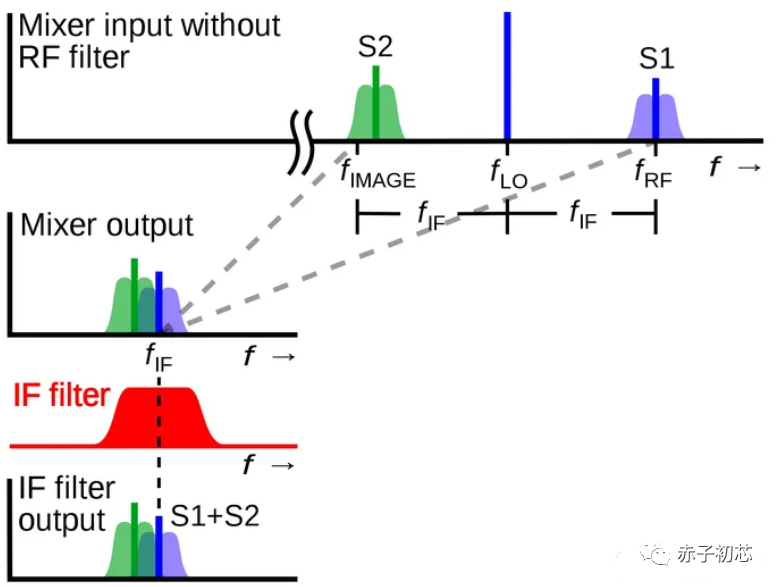

图镜像干扰示意图

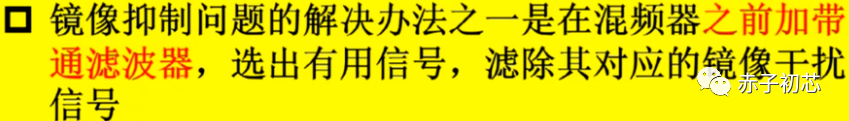

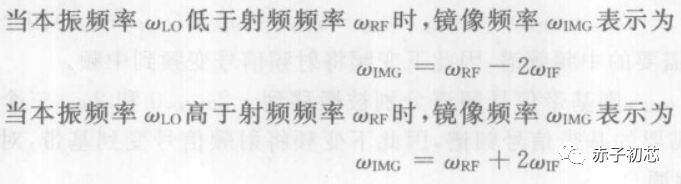

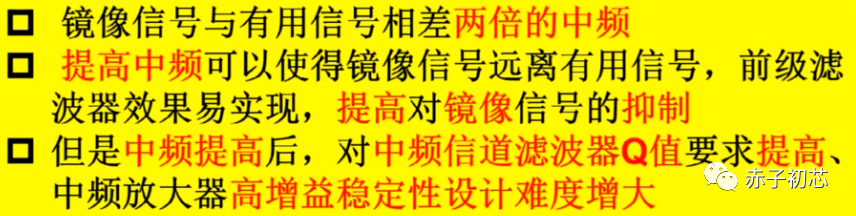

由于滤波器Q值难以提高，滤波效果一般！

零中频接收机

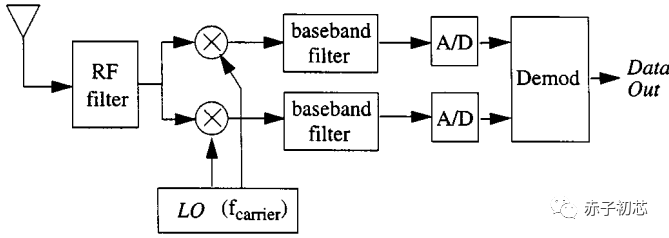

图零中频接收机结构框图

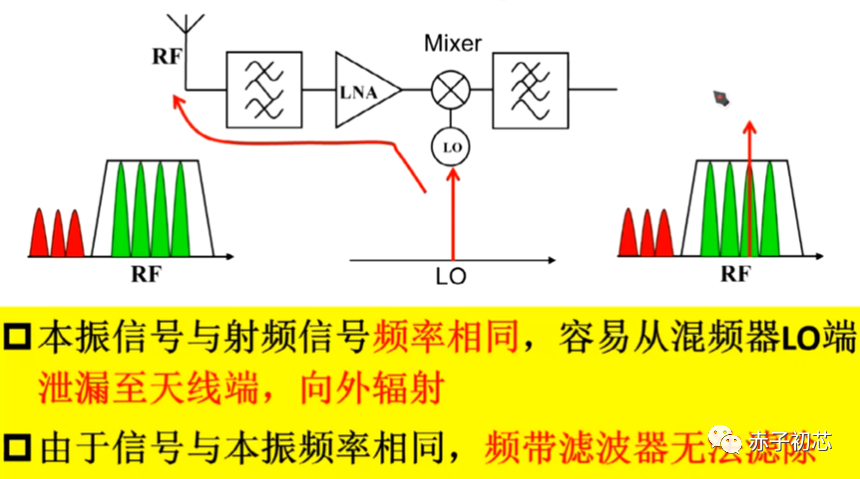

信号进入LNA中放大后直接进入I/Q解调器并转换为基带信号，如本振LO与输入的载波频率信号同相同步，则该接收器称为零中频接收机。典型的I/Q解调器将调制的RF信号转换为零频率的基带信号，需要选择合适的频率f0，其中w0=2*pi*f0，f0与载波信号频率相同。使用正交下变频构造复信号，首先将信号分成两个通道，这两个信号分别乘以A*sin(w0*t)和A*cos(w0*t），结果为I、Q的复信号（I + j * Q）。

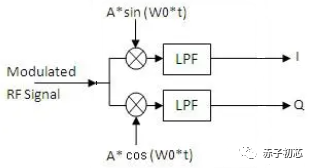

图 I/Q解调示意图

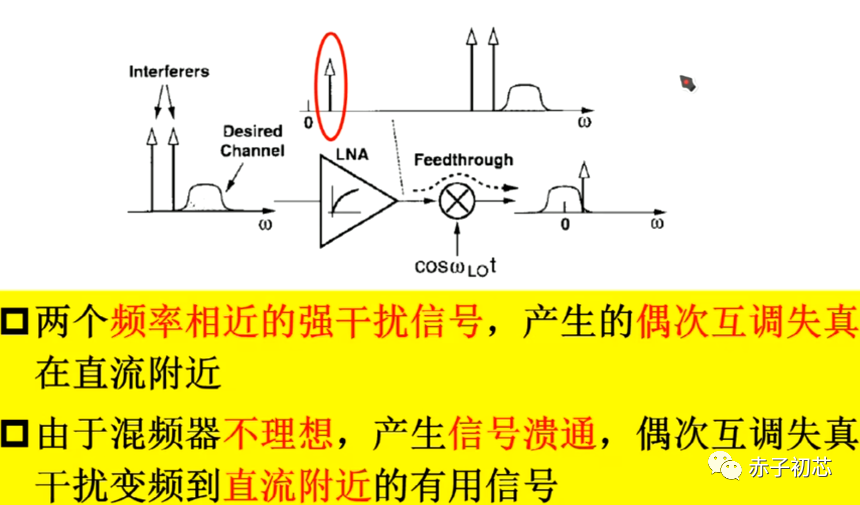

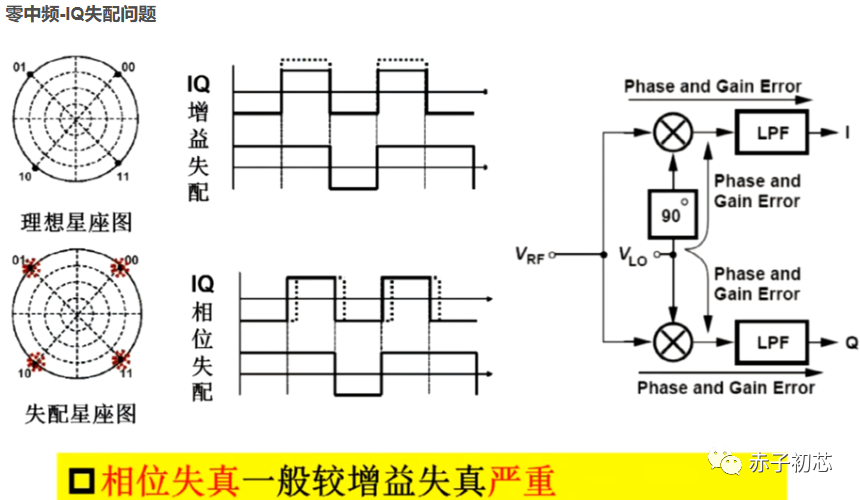

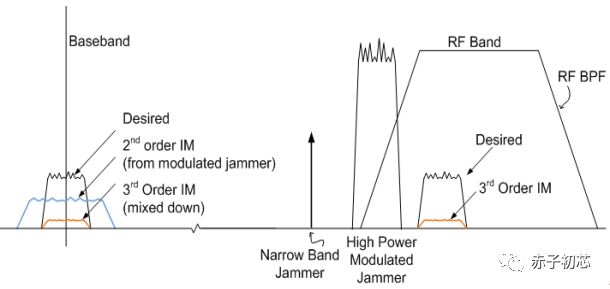

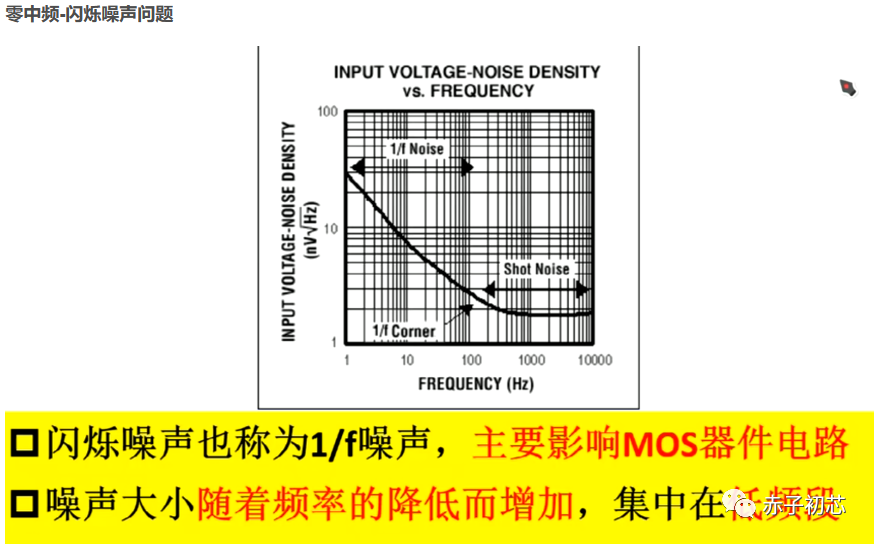

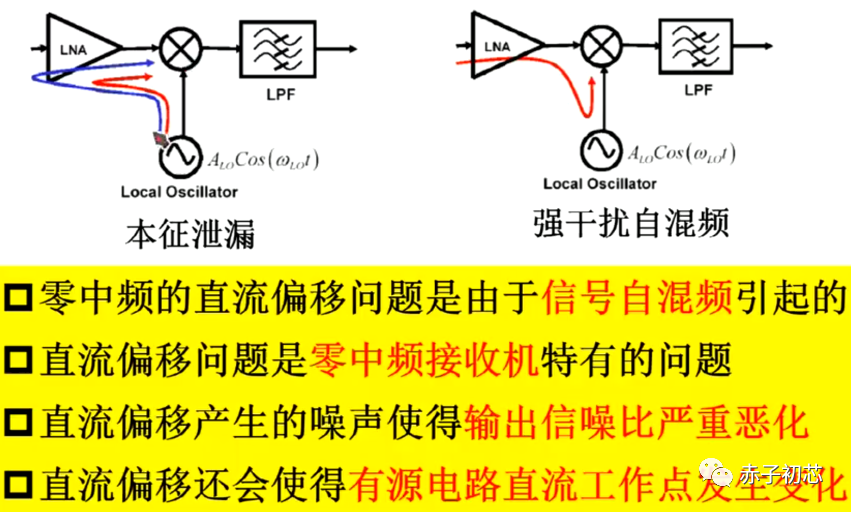

采用零中频架构要求I/Q两路信号必须是正交，通常采用偏移Lo的方式实现正交解调，对于 I/Q 两路信号的相位，幅度不平衡都会导致解调信号的星座图恶化。传统的超外差架构对只对奇次谐波敏感，而零中频接收机则对偶次谐波非常敏感，简单举例，传统的高中频方案，设主信号中频为100MHz，两个干扰信号的频率分别为 f1=110MHz，f2=120MHz，三次谐波 2f1-f2=100MHz，2f2-f1=130MHz，他们离主信号都很近，而偶次谐波 f1-f2，f1+f2 等都离主信号很远，从而容易滤除，所以对零中频架构而言，偶次谐波影响就非常严重，通常以IIP2来定义偶次谐波，相比奇次谐波，偶次谐波的功率更大，可以通过频率规划来规避奇次谐波，而偶次谐波可能产生于任何高功率的调制干扰信号，没有办法通过频率规划来避免。怎样抑制偶次谐波呢？简单的方法就是采用差分 LNA 和混频器，但天线和双工器都是单端的，所以需要单端到差分的转换，差分的 LNA 需要更高的功耗。
