好久没写shader了，有些生疏，刚弄了个植物shader，分享一下。

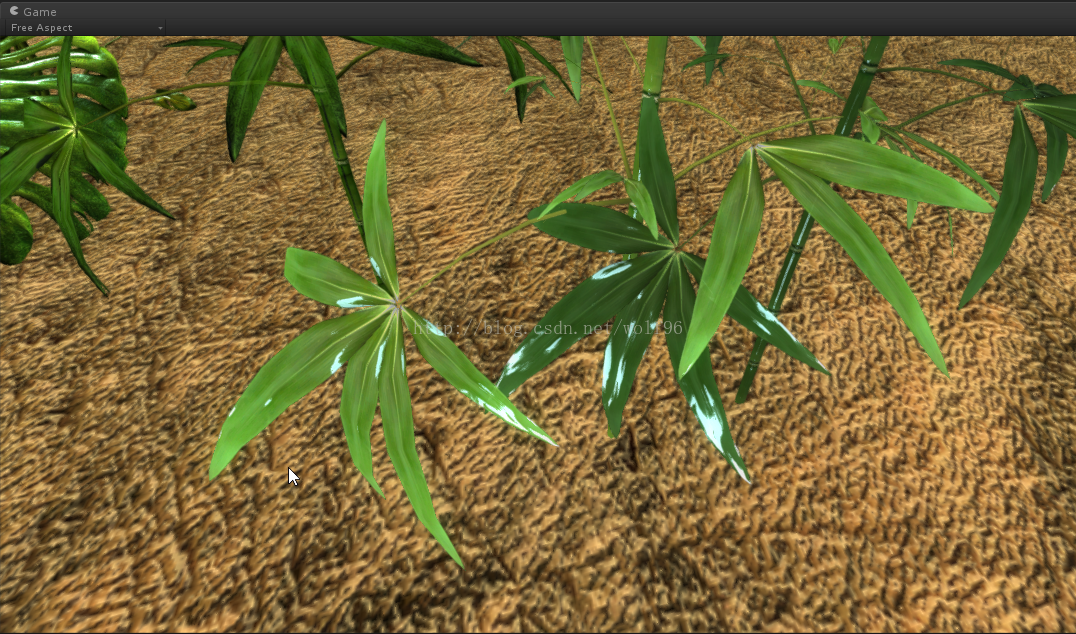

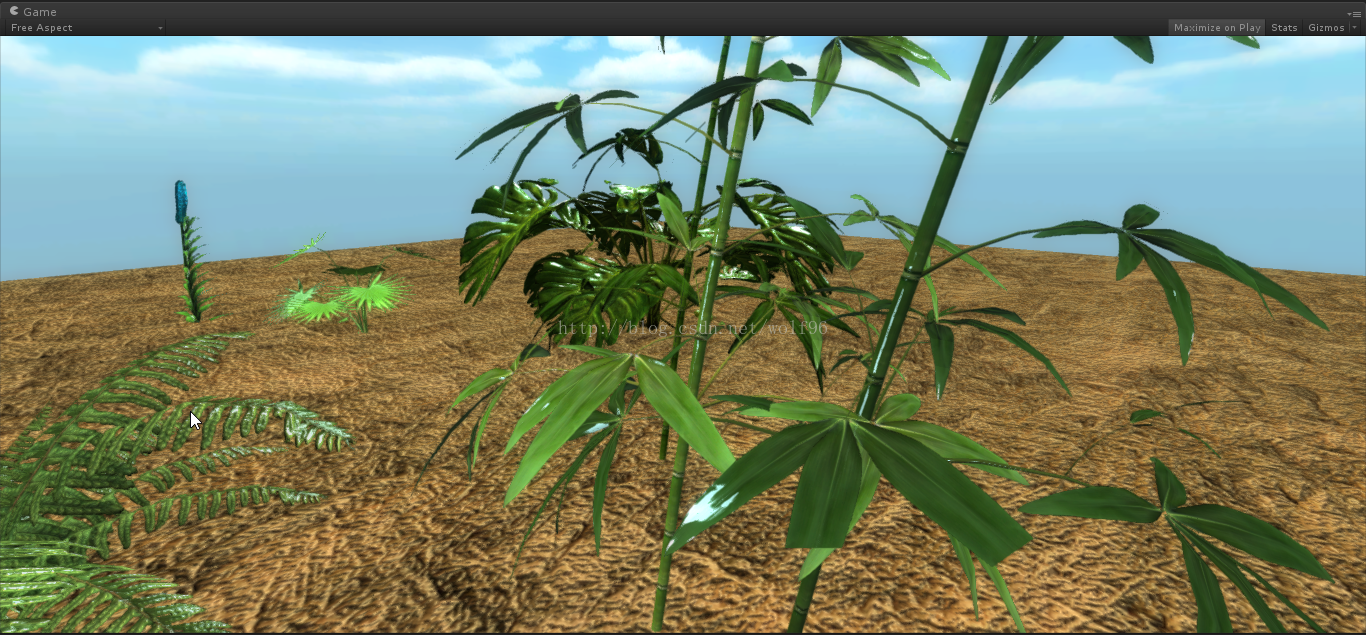

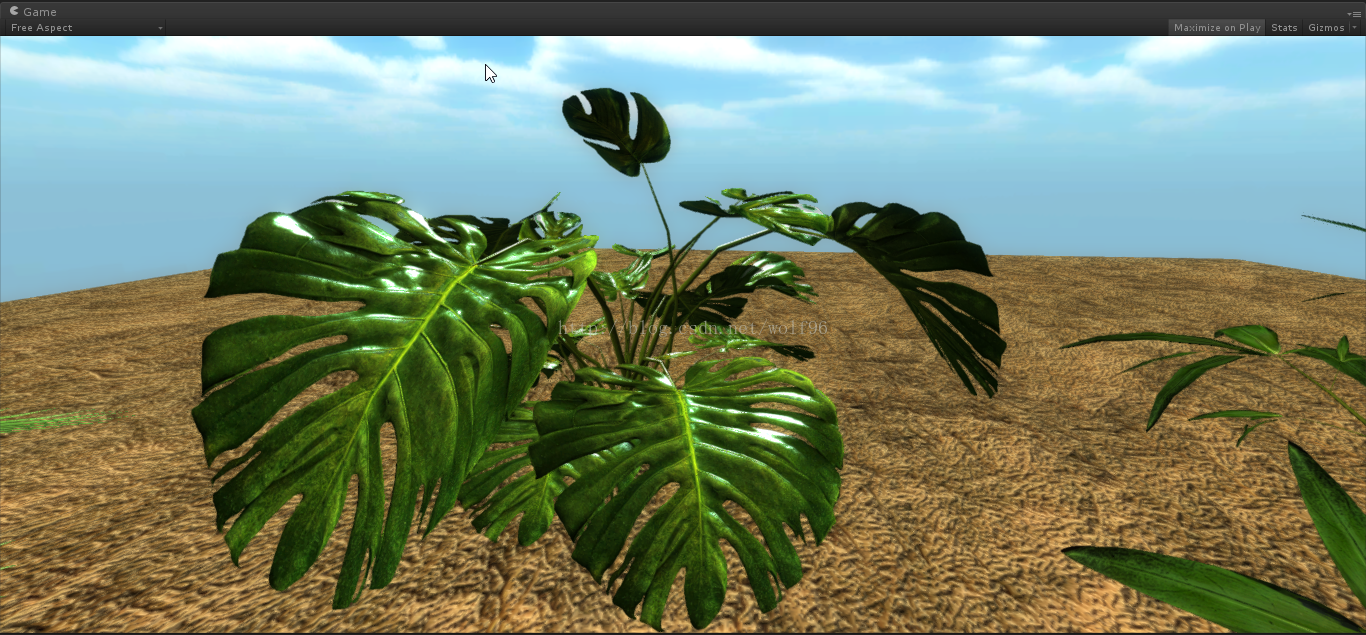

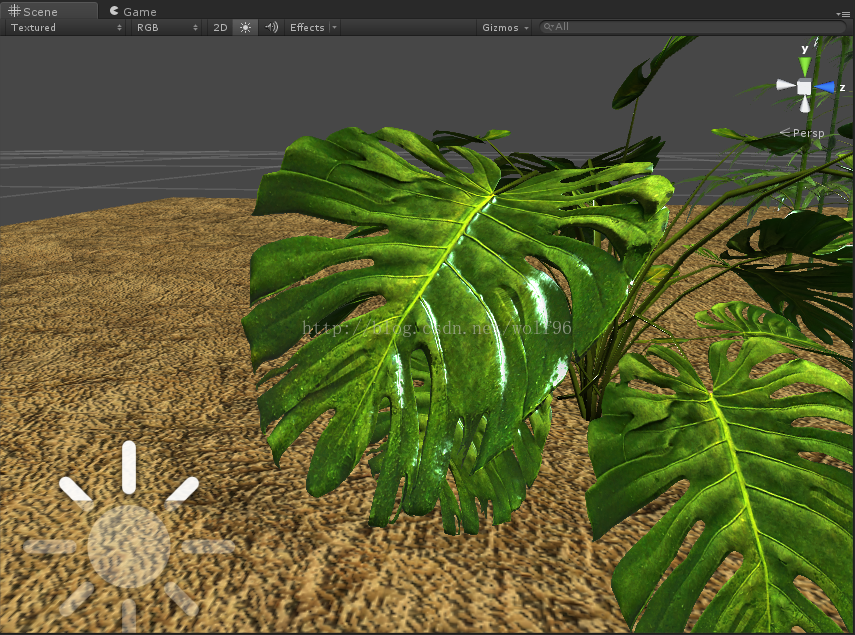

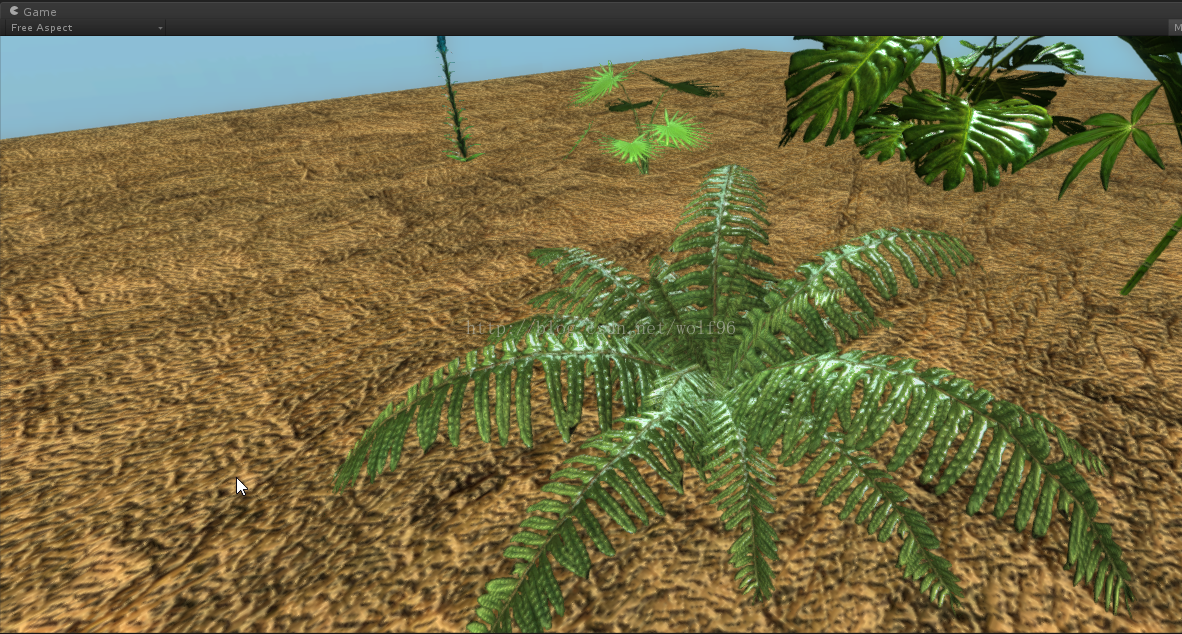

先上图片：

重点需要注意的是fragment shader的透明部分

需要如此声明

		Tags{ "LightMode" = "ForwardBase" 		"Queue" = "AlphaTest" "IgnoreProjector" = "True" "RenderType" = "TransparentCutout" }
		Cull Back
			ZWrite on
			Blend SrcAlpha OneMinusSrcAlpha

Queue队列，决定渲染顺序

    Background - 最初的渲染渲染，用来渲染天空盒或者背景
    Geometry - 默认值，一般的不透明物体
    AlphaTest - 渲染经过Alpha Test的像素
    Transparent - 渲染透明物体
    Overlay - 最后渲染的物体

"IgnoreProjector"="True"(不被Projectors影响)

关于renderType来自这里：

Opaque: 用于大多数着色器（法线着色器、自发光着色器、反射着色器以及地形的着色器）。
Transparent:用于半透明着色器（透明着色器、粒子着色器、字体着色器、地形额外通道的着色器）。
TransparentCutout: 蒙皮透明着色器（Transparent Cutout，两个通道的植被着色器）。
Background: Skybox shaders. 天空盒着色器。
Overlay: GUITexture, Halo, Flare shaders. 光晕着色器、闪光着色器。
TreeOpaque: terrain engine tree bark. 地形引擎中的树皮。
TreeTransparentCutout: terrain engine tree leaves. 地形引擎中的树叶。
TreeBillboard: terrain engine billboarded trees. 地形引擎中的广告牌树。
Grass: terrain engine grass. 地形引擎中的草。
GrassBillboard: terrain engine billboarded grass. 地形引擎何中的广告牌草。

这里需要注意的是透明的blend部分官方文档可详细查看，

但如果只这么写透明部分会挡住后面的部分，我们还要在后面的代码中加上discard,直接丢弃像素，这样它就不会挡住后面的部分了，

			if (c.a<0.5)
				discard;

这里渲染的重点还是基于物理的渲染，之前有详细写过：

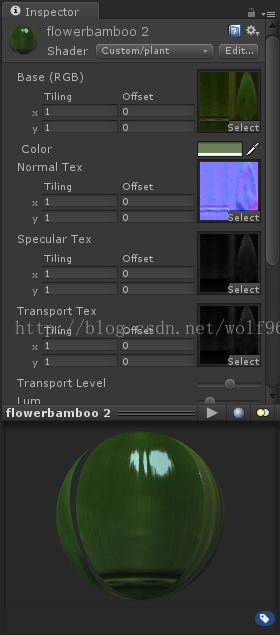

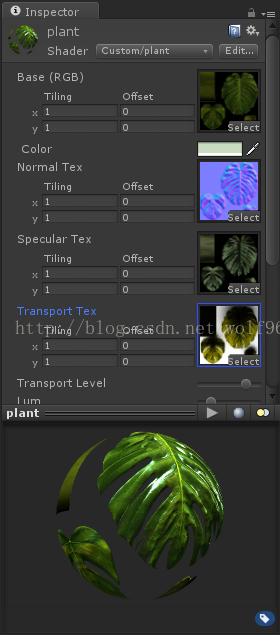

由于资源里有两种贴图方案，我就写了两种shader进行了不同的计算

一种是specular Texture的一种是GlossTexture的

大芭蕉

<span style="font-size:14px;">			float3 cc = (c.rgb *(diff+0.2)*_Color*_Lum + all  * SpecC*_SC  * _SCP);
			return float4(cc * 2 + rim, c.a * (1 - Luminance(TransC) + _TL));</span>

玉竹

			float3 cc = (c.rgb *(diff + 0.2)*_Color*_Lum + (all + 0.1)*(saturate(Luminance(SpecC)) + 0.1)*_SC*_SCP);
			return float4(cc * 2 + rim, c.a * (1 - Luminance(TransC) + _TL));

也可以引申一些更好玩的东西比如在vertex shader中写入被风吹的效果

全部代码以共享至GitHub
