基于51单片机酒精浓度检测仪设计

**单片机设计介绍，基于51单片机酒精浓度检测仪设计

一 概要

  基于51单片机的酒精浓度检测仪设计概要如下：

一、设计背景与目标

酒精浓度检测仪在交通管理、医疗诊断、工业检测等领域具有广泛的应用。设计一款基于51单片机的酒精浓度检测仪，旨在通过单片机控制实现酒精浓度的精确测量和实时显示，同时提供声光报警功能，以满足不同领域对酒精浓度检测的需求。

二、系统组成

51单片机控制模块：作为整个系统的核心，负责接收和处理酒精浓度传感器的数据，控制显示模块、报警模块等其他模块的工作。
酒精浓度传感器模块：采用高灵敏度的酒精传感器，实时检测环境中的酒精浓度，并将数据转换为电信号输出给单片机控制模块。
ADC模数转换模块：用于将酒精浓度传感器输出的模拟信号转换为数字信号，以便单片机读取和处理。
显示模块：采用LCD或LED数码管等显示设备，实时显示检测到的酒精浓度值和预设的报警值，方便用户随时查看。
报警模块：当酒精浓度超过预设阈值时，报警模块会发出声音或光信号等形式的警报，提醒用户采取相应的措施。
电源模块：为整个系统提供稳定的电力供应。
三、工作原理

酒精浓度检测：酒精浓度传感器实时检测环境中的酒精浓度，并将数据转换为电信号输出给ADC模数转换模块。
数据处理：ADC模数转换模块将模拟信号转换为数字信号后，发送给单片机控制模块。单片机读取数字信号，并将其与预设的阈值进行比较。
报警触发：如果酒精浓度超过预设阈值，单片机控制模块会触发报警模块发出警报。警报可以是声音、光信号或两者的组合，以提醒用户。
数据显示：显示模块实时显示检测到的酒精浓度值和预设的报警值，供用户查看。
四、设计特点

精确度高：采用高灵敏度的酒精传感器和ADC模数转换模块，提高了酒精浓度检测的精度和稳定性。
实时性强：系统能够实时检测酒精浓度并显示结果，方便用户随时了解当前环境的酒精浓度情况。
报警功能完善：当酒精浓度超过预设阈值时，系统会自动触发报警模块发出警报，提醒用户采取相应的措施。
易于操作：系统采用简单的按键操作方式，方便用户设置报警值和查看检测结果。
五、应用前景

基于51单片机的酒精浓度检测仪设计具有广泛的应用前景。它可以应用于交通管理领域，如酒驾检测、酒精仓库管理等；也可以应用于医疗诊断领域，如检测患者呼出气体中的酒精浓度；此外，还可以应用于工业检测领域，如检测工业环境中的酒精浓度等。随着技术的不断发展，基于51单片机的酒精浓度检测仪将在更多领域发挥重要作用。

二、功能设计

51单片机+最小系统+LCD1602液晶显示模块+MQ-3模块+ADC0832模块+蜂鸣器模块+LED指示灯模块+按键模块。

功能介绍：

1.本设计基于STC89C51/52（与AT89S51/52、AT89C51/52通用）

2.采用MQ-3酒精传感器采集酒精浓度，AD0832模数转换芯片将MQ-3酒精传感器采集到的的电压信号转换成数字信号给单片机。

3.采用LCD1602液晶屏显示当前酒精浓度值和报警值。可以按键设置报警值。

4.四个按键设置、加、减，单独的是复位按键。

5.当酒精浓度没有超过设置的阀值时，绿灯闪亮，当酒精浓度超过上限值时，红灯闪烁同时蜂鸣器报警。

6.通过继电器，当报警的同时继电器吸合，模拟智能汽车防酒驾检测器，切断发动机。继电器也可以加风扇，模拟酒精仓库酒精泄露，浓度过高时及时启动换气，防止火灾的发生

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

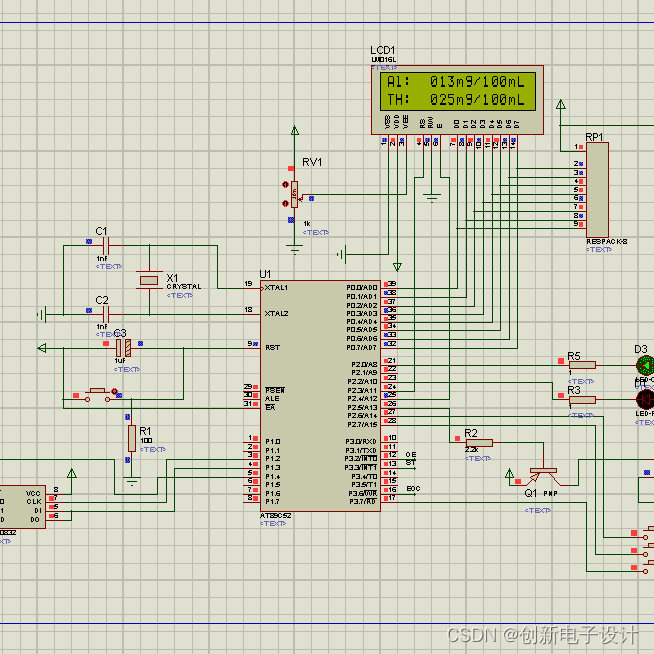

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
