vivado中verilog编写RAM与IP核生成RAM

在一些工程中我们需要用到RAM存储，就需要使用RAM，本文介绍两种RAM的实现方式，一种是用verilog编写的RAM，另一种就是基于vivado用IP核生成的RAM，在vivado中生成的RAM可能在其他的环境下编译不同过，但是用verilog编写的RAM就不会出现这种问题。接下来先看如何用verilog编写RAM。

下面代码所写的是一个准双端口的RAM。外部调用RAM模块时需要初始化DW，AW，和初始化文件名称。用于计算RAM块的大小，RAM块的容量等于1左右AW位乘12，例如下面代码的RAM大小 = (1 << 18)*DW =  256K * 12 （位）。

module RAM#(
parameter DW = 12,	//位宽
parameter AW = 18,	//长度
parameter INIT_FILE = "init.mem" //初始化文件名
)(
input 				rclk,	//读时钟
input 	[AW-1:0] 	raddr,	//读地址
output 	[DW-1:0]	dout,	//输出数据

input				wclk,	//写时钟
input				we,		//写使能
input	[AW-1:0]	waddr,	//写地址
input	[DW-1:0]	din,	//写数据

input               en_mem //是否初始化RAM
);

//注意生成的RAM块会自动向上取整，这个整为2的次方，
//例如申请一个255K的储存器，则会生成的一个256K的储存器RAM，
//申请一个257k的储存器，则会生成一个512k的储存器RAM，
//为了节约资源我们可以分开生成两个RAM一个256K的，一个2k的
reg [DW-1:0] mem [(1<<AW)-1:0];			//生成RAM块

//读操作
reg [AW-1:0] ra;						//读地址
always@(posedge rclk) ra <= #1 raddr;	//把读地址延迟一个周期,为保持数据稳定，可以不延迟
assign dout = mem[ra];					//输出读到的数据

//写操作
always@(posedge wclk) if(we) mem[waddr] <= #1 din;	//把数据写入对应地址，延迟保持数据稳定


initial
begin
if(en_mem) $readmemh(INIT_FILE,mem);	//初始化储存单元，把文件内容读到RAM中
end
endmodule

下面演示调用上述函数生成两个不同大小的RAM。

module RAM_256Kx12_64Kx12(
//写RAM参数
input 			wrclk	,	//写时钟
input [11:0] 	wr_din	,	//写数据
input [31:0] 	wr_addr	,	//写地址
input 		 	wr		,	//写使能
//读RAM参数
input 			rd_clk	,	//读时钟，由于输出时给VGA传输，所以需要使用VGA时钟
input [11:0]	rd_dout	,	//读数据
input [31:0] 	rd_addr		//读地址
);

//要使用两个RAM块，分别存储读到数据
wire [11:0] rd_dout_256K,rd_dout_64K;

//获取读地址的第19位，以区分是读哪一个RAM块,1为256K，0为64K
//前18地址刚好对应256K的地址，如果超过第18位，第19位为1，也就选择64K的RAM为读写目标
reg addr18;
always@(posedge rd_clk) addr18 <= rd_addr[18];
assign rd_dout = (~addr18) ? rd_dout_256K : rd_dout_64K;

RAM#(
	.DW (12),	//位宽
	.AW (18),	//长度
	.INIT_FILE("init_256Kx12.mem")	//文件要在同一目录下，或加上文件路径
)
RAM_256Kx12		// 2^18 = 256Kx12
(
	.rclk	(rd_clk),			//读时钟
	.raddr	(rd_addr[17:0]),	//读地址
	.dout	(rd_dout_256K),		//输出数据

	.wclk	(wrclk),			//写时钟
	.we		(wr & ~addr18),		//写使能
	.waddr	(wr_addr[17:0]),	//写地址
	.din	(wr_din),			//写数据
	.en_init(1'b1)				//使能初始化文件
);

RAM#(
	.DW (12),	//位宽
	.AW (16)	//长度
	.INIT_FILE("init_64Kx12.mem")	//文件要在同一目录下，或加上文件路径
)
RAM_64Kx12		// 2^16 = 64Kx12
(
	.rclk	(rd_clk),			//读时钟
	.raddr	(rd_addr[17:0]),	//读地址
	.dout	(rd_dout_64K),		//输出数据

	.wclk	(wrclk),			//写时钟
	.we		(wr & addr18),		//写使能
	.waddr	(wr_addr[17:0]),	//写地址
	.din	(wr_din)			//写数据
	.en_init(1'b1)				//使能初始化文件
);

endmodule

为什么要生成两个RAM呢，直接生成一个300Kx12的RAM不可以吗，答案是不可以，由于RAM 的生成规则，使用这种方式生成的RAM必须是2的次方数，  如果选择生成一个300K的RAM，那么系统会直接优化成512K的空间，这样会浪费很多没用上的RAM。但是用IP核生成的RAM，就不会有这个问题，需要多大就可以生成多大的RAM。

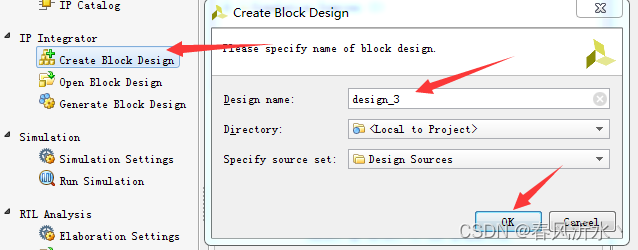

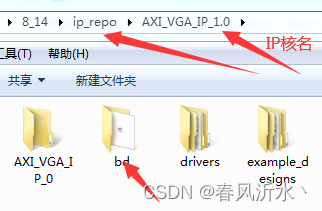

下面是利用IP核生成RAM的流程，新建IP核，修改名称，添加IP核地址需要修改到ip核的bd文件夹内。

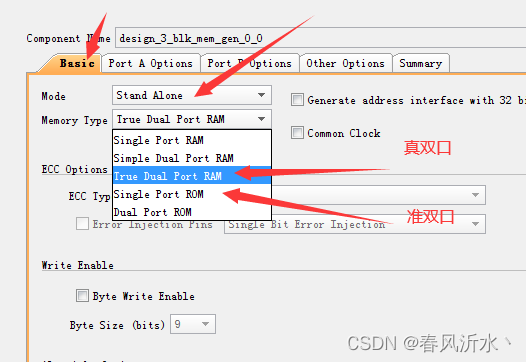

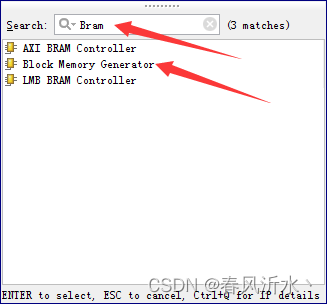

 搜索BRAM，选择Block Memory Generator ，双击IP核打开设置界面，设置如下，我们这里选择准双口IP核，真双IP核与准双IP核的区别是，真双口IP核的每一个口都能读写，准双口IP核一个口只能读，另一个口只能写。mode选择的是独立工作模式stand_Alone。

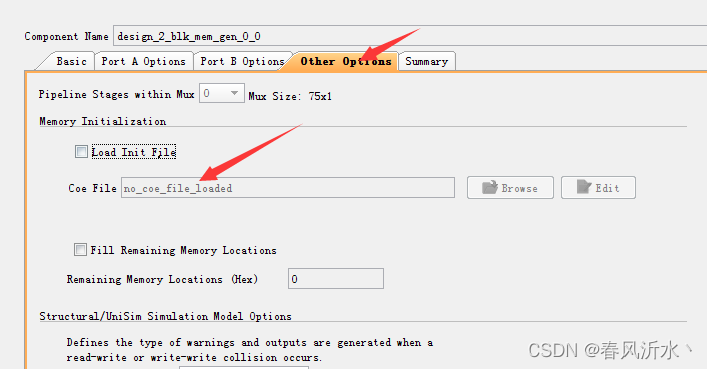

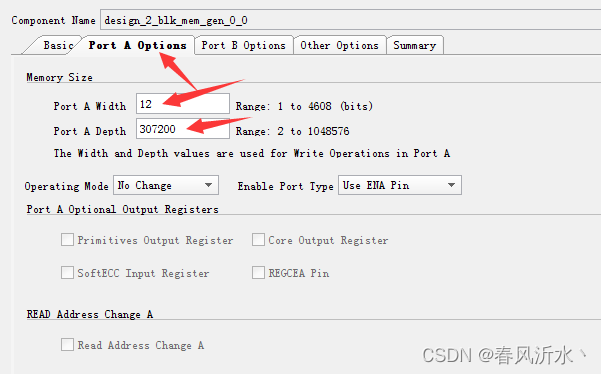

 上图中Byte Write Enable 是RAM的最小字节单位，若勾选设置，那RAM的字节单位会设置为设置位数的整数倍，例如设置为9，如下图 Width 选择11个bit为最小单位，那么就会变成18bit。所以根据需要勾选，Port A Depth为需要生成RAM的大小，这里是存存储了一个640x480的图片，色深为12位RGB都是4位。选择初始化文件，这样就基本设置完成了。



 最后把俩个端口引出即可，然后就可以调用。A口为写端口，B口为读端口，注意读口的时钟，读出来的数据传给谁，就用谁的时钟。

design_2_wrapper RAM(
    .BRAM_PORTA_addr(buff_addr[18:0]),
    .BRAM_PORTA_clk(sys_clk),
    .BRAM_PORTA_din(din[11:0]),
    .BRAM_PORTA_en(1'b1),
    .BRAM_PORTA_we(feed_data),

    .BRAM_PORTB_addr(pixel_addr),
    .BRAM_PORTB_clk(pixel_clock),
    .BRAM_PORTB_dout(buff_out),
    .BRAM_PORTB_en(1'b1)
);
