vivado Block Design 设计 .tcl 文件使用，导出，修改，添加方式

        在vivado中生成 Block Design可以导出tcl文件进行保存（体积小），或者在别的版本vivado中打开（版本互通），这是一个非常好的功能。另外GitHub中很多项目都是采用这种方式上传的，学会如何使用可以快速修改历程项目。

1，导出tcl文件

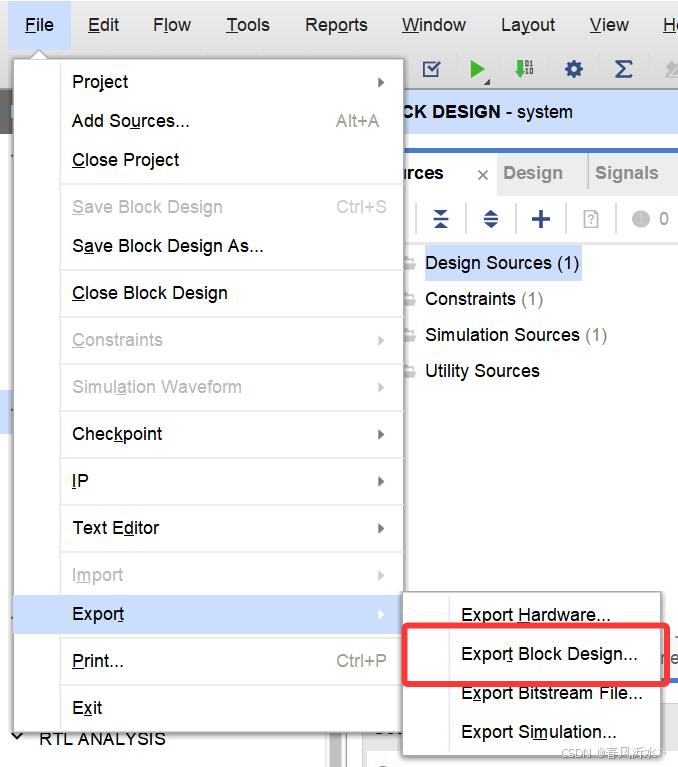

        如下图所示导出tcl文件的方式非常简单，项目完成后保存，点击File-->Export-->Export Block Design...，然后选择导出地址即可导出。

2，编写tcl文件

        从零开始编写tcl文件，使用tcl文件创建一个Block Design，在设计中添加两个输出引脚，一个输入引脚，一个constant模块并与一个输出引脚建立连接，另外两个输出输出引脚相互连接。创建一个文本文件，修改文件名称为*.tcl格式，使用文本编辑工具打开，整体代码如下所示:

# 创建设计文件 名称为Constant_test
create_bd_design Constant_test

# 添加第一个引脚，并设置为输出
create_bd_port -dir O pinA

# 添加第二个引脚，并设置为输出
create_bd_port -dir O pinB

# 添加第三个引脚，并设置为输出
create_bd_port -dir I pinC


# 添加 Constant 模块
create_bd_cell -type ip -vlnv xilinx.com:ip:xlconstant:1.1 xlconstant_0

# 建立连接
connect_bd_net [get_bd_ports pinA] [get_bd_pins xlconstant_0/dout]
connect_bd_net [get_bd_ports pinB] [get_bd_ports pinC]


# 保存设计
save_bd_design



        代码编译完成后打开任意vivado项目，在下方命令行中输入命令，入下图所示。其中D:/2025/Mar/5/test/为tcl文件保存的地址，需要根据实际进行修改。

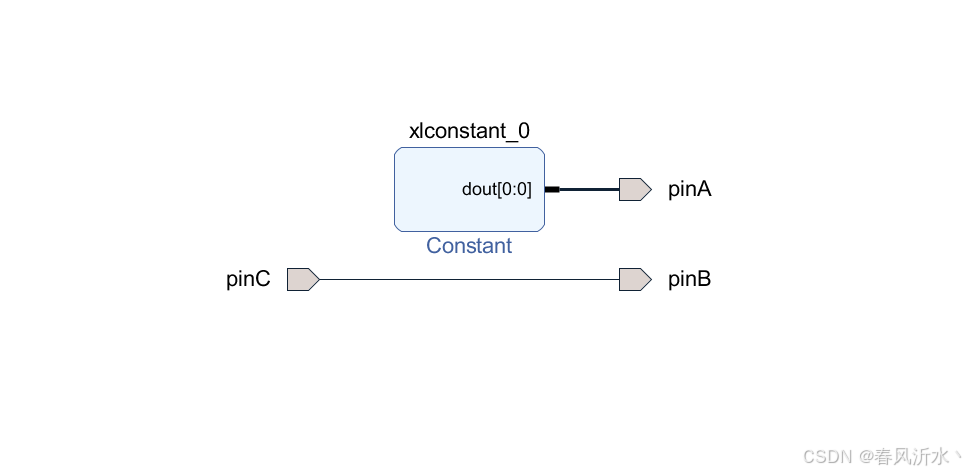

        等待运行完成可以看到生成的新的设计文件，其内容入下图所示，我们想要是现实的功能都可以实现。

整体代码都非常简单，以此为历程，修改其它tcl项目也轻而易举，有相关问题欢迎评论。
