CTLE均衡器的使用问题

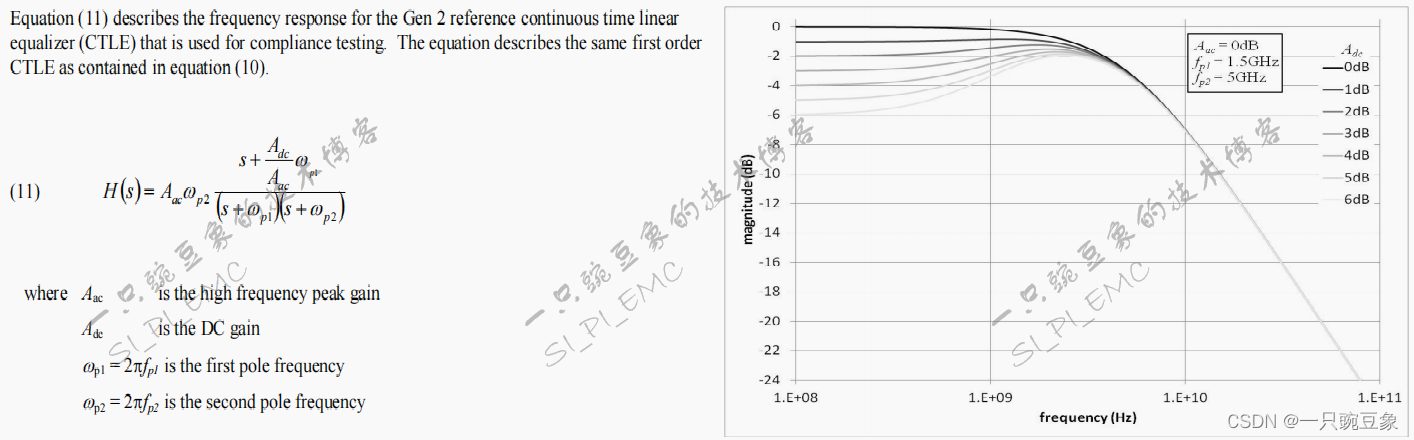

        CTLE是一种高速数字通信中很常见的均衡器，有别于其他常用的FFE和DFE等数字滤波器，它是一种模拟滤波器，一般通过传递函数的方式表征，以USB3.1 Gen2的公式举例，在其峰值增益、第一极点和第二极点均为定值的前提下，幅频响应曲线将通过改变直流增益进行调整，换言之，其调整策略为：在低频时衰减为常数，然后随着频率升高慢慢衰减变小，过了峰值增益点之后（即奈奎斯特频率点，Gen2的速率为10Gbps，其奈奎斯特频点为5GHz），衰减又开始慢慢变大（即滤除无用的较高次谐波），因此，当Adc=0dB时，CTLE均衡器近似为“低通”滤波器，当Adc越变越小时，CTLE均衡器更近似为“带通”滤波器。

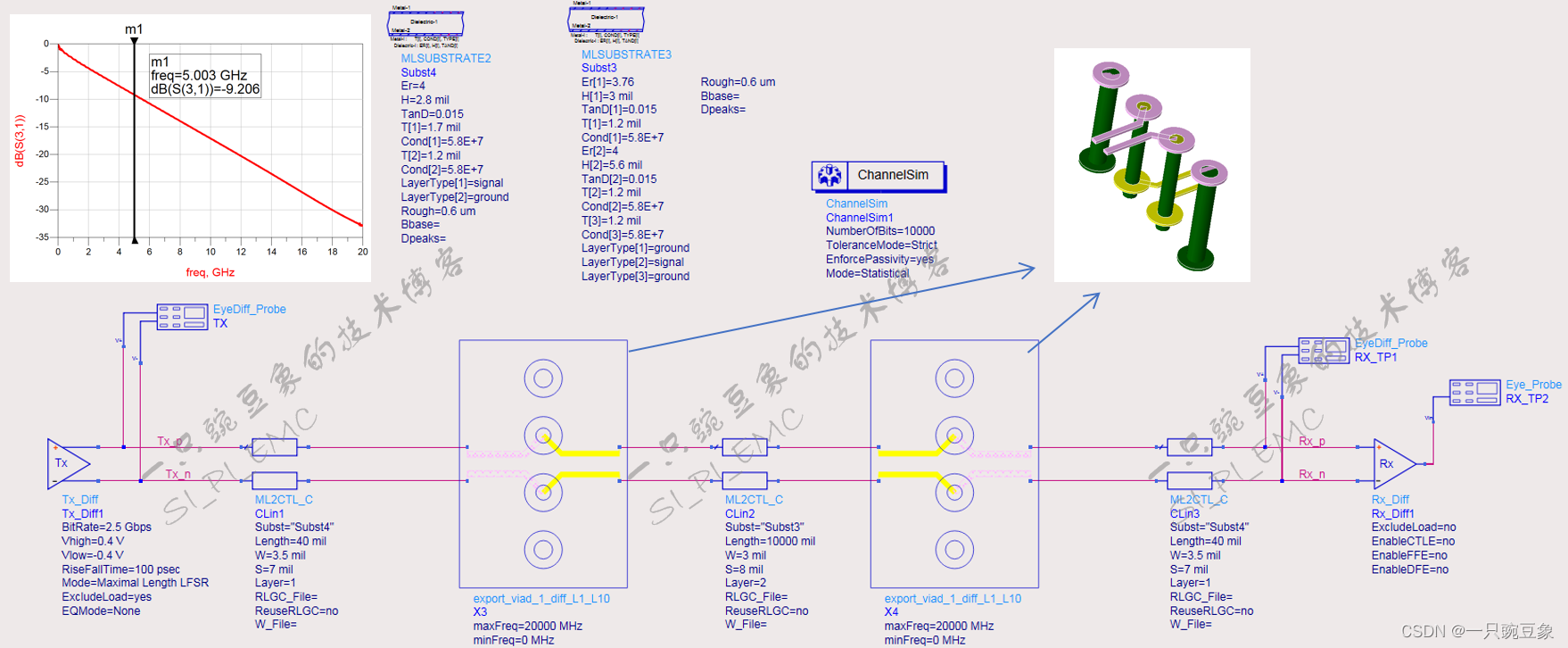

        为更为客观地观察上述信号处理过程，在ADS中建立了一组由两侧微带线、中间换层孔和带状线级联的传输信道，其插入损耗的结果显示，在5GHz时，存在多大-9.2dB的损耗，导致眼图效果不佳，因此，借助CTLE均衡器进行眼图质量的改善。

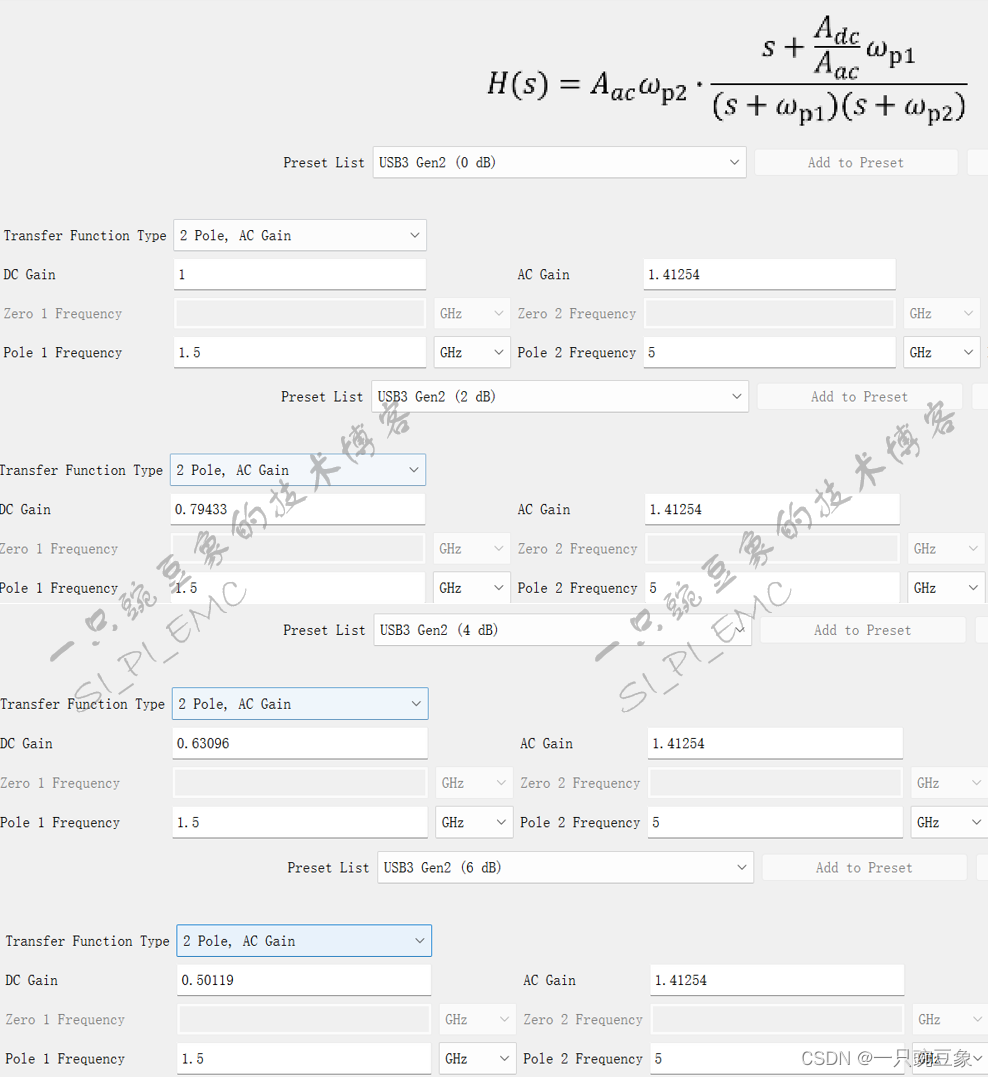

        分别在接收端设置不同的CTLE值，Adc分别选取0、2、4、6dB。

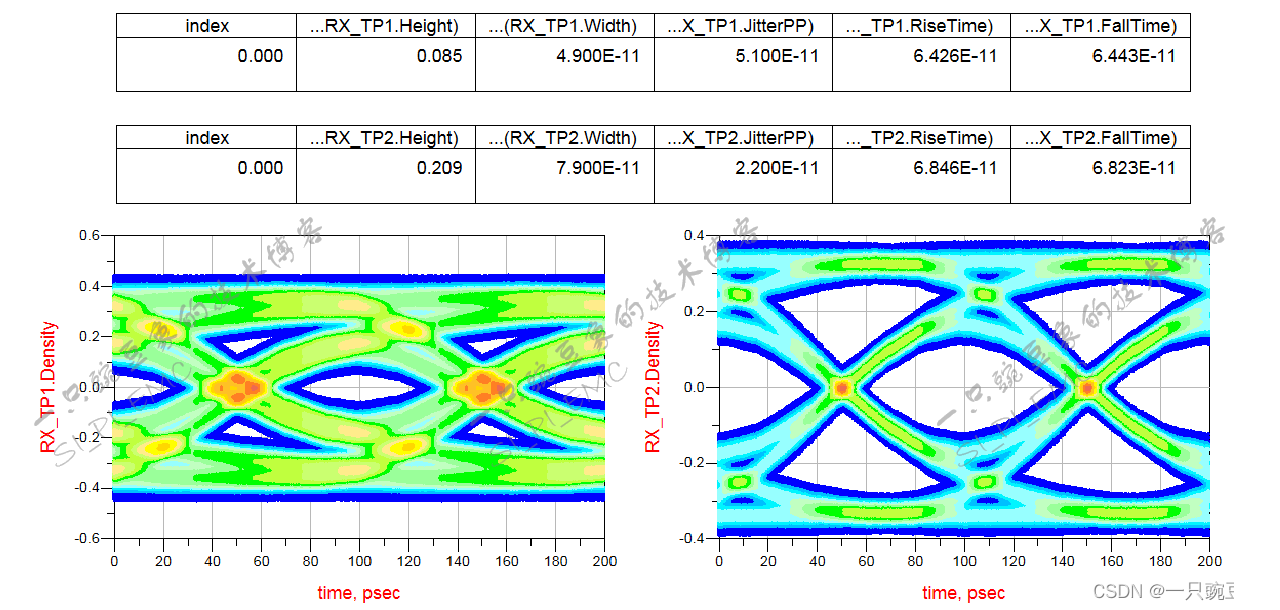

        Adc=0dB时，由于只对奈奎斯特频段进行了部分增强，眼高和眼宽得到正向改善，同时，由于更高频段的衰减增大，前后沿的时间略有增加，抖动也随之变小；

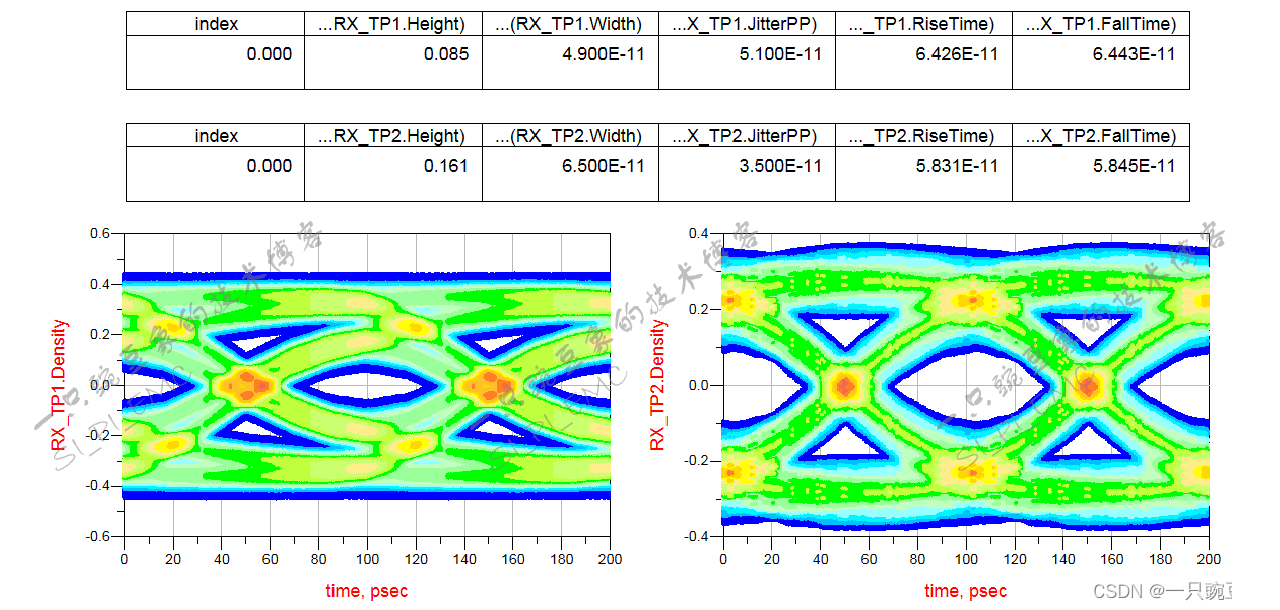

        Adc=-2dB时，由于低频段的衰减在增大，相对应的抖动改善效果则更为明显，与此同时，前后沿时间反而变小，这种情况极有可能得益于Adc滚降导致均衡器通带变得不再平坦，开始出现“纹波”，更多的高频分量开始被接收；

        Adc=-4dB时，随着Adc滚降，被接收到的高频分量增加，但这一过程中，前后沿得到进一步改善，并开始好于均衡处理之前，主要原因可能是通带平坦度的加剧改变，使得补偿增益被放大，但同步造成了噪声拾取能力的增强（这点被眼宽、眼高和抖动值的变化所表明，相较于-2dB时，均出现反向增长）；

        Adc=-6dB，这种叠加放大的效果愈发显现，眼图质量被不断劣化。

        通过上述实际结果的对比观察，可以发现，不能无止尽地对高频部分进行“补偿”，因为随着Adc的滚降，在所要的通带外还有一个被衰减但是没有被隔离的范围，这个范围变得非线性时，可能会引入更多的“纹波”，因此，在相对增强高频成分增益的同时，也会同步增强除这个通带外频段的高频噪声接收能力，此时，信道中存在的高频串扰及抖动的影响将不能被排除，并且有可能会被整体放大，从而使得改善效果适得其反，这点，也许与其更为类似“带通”滤波器的特性有关吧！
