SI案例分享--PCB通孔互连新技术的应用（VeCS）

目录

1 VeCS技术简介

2 三维建模仿真对比分析

2.1 S参数对比

2.2 TDR对比

2.3 串扰对比

3 测试对比分析

3.1 通道串扰对比01

3.2 通道串扰对比02

4 总结

参考文献

---

1 VeCS技术简介

        垂直导电结构（VeCS--Vertical conductive structure）是一种新的先进的不同PCB层信号转换的互连技术，旨在满足更多变的PCB设计的需求。

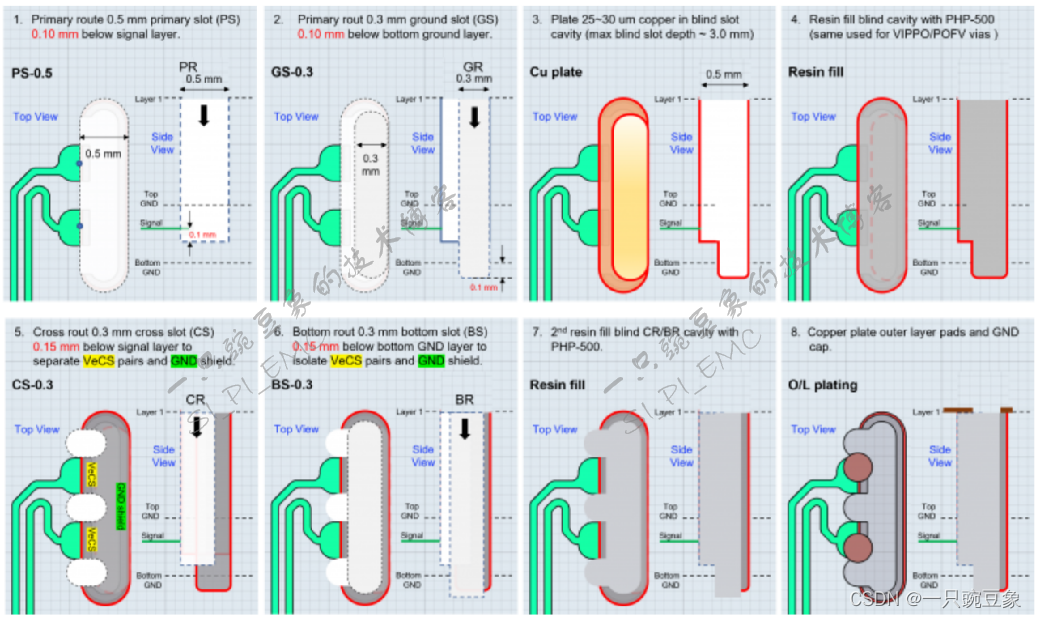

        如下的流程图展示了VeCS的制造工艺步骤，根据设备和PCB工厂的配置，还可以根据具体需求进行参数调整，整个工艺分为八个步骤：

        Step 01：PS-0.5，在一个内层布局的差分焊盘处，以焊盘圆心为坐标点，从Layout顶部切割一个宽度为0.5mm的椭圆形槽口，并纵向延伸到差分焊盘下方0.1mm处；

        Step 02：GS-0.3，在Step 01所开槽体基础上，再从Layout顶部切割一个宽度为0.3mm的椭圆形槽口，并纵向延伸到差分焊盘下方相邻接地参考面再往下0.1mm处；

        Step 03：Cu plate，在Step 01所开槽体的边沿轮廓上电镀一层25~30um厚的铜；

        Step 04：Resin fill，在腔体中填充树脂；

        Step 05：CS-0.3，在差分焊盘左右和中间的间隔处，分别切割出宽度为0.3mm的椭圆形槽口，并纵向延伸到差分焊盘下方0.15mm处，以分离VeCS和GND；

        Step 06：BS-0.3，在Step 01所开槽体中心，再次切割出宽度为0.3mm的椭圆形槽口，并纵向延伸到内层接地参考面往下0.15mm处，以进一步分离VeCS和GND；

        Step 07：Resin fill，再次在腔体中填充树脂；

        Step 08：O/L plating，在Layout顶层对应的位置摆放信号焊盘。

        上述描述的是直通的槽体结构，VeCS还可以是盲插和埋入式的。

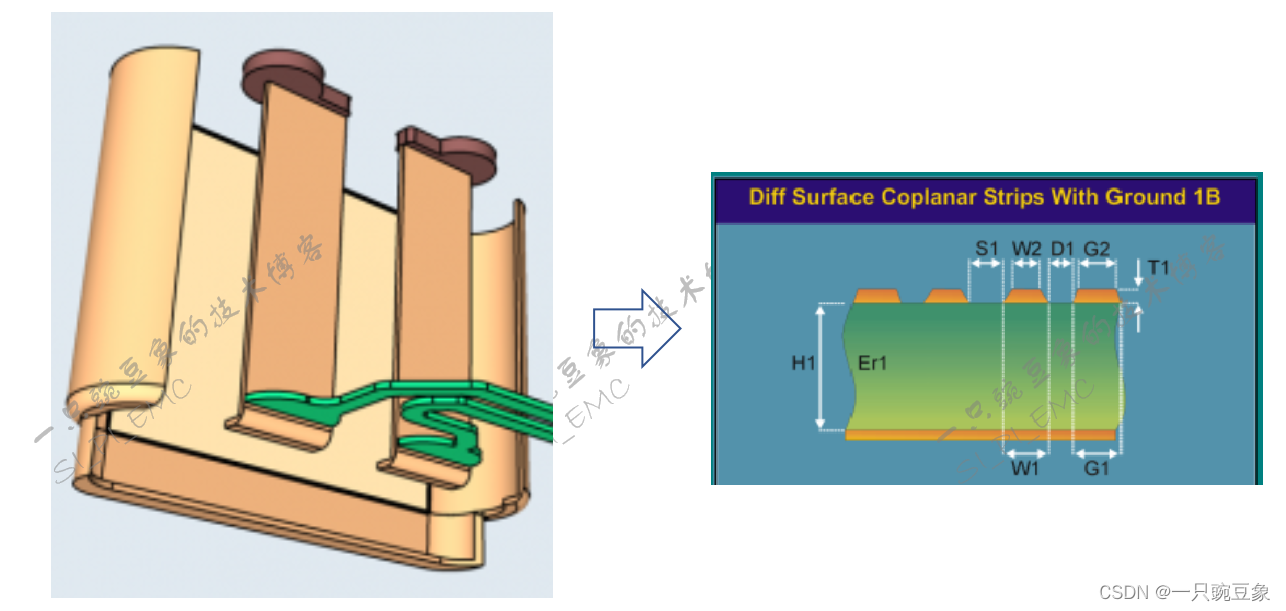

        最终的直通效果如下图所示，相比于传统的差分通孔构造，VeCS将通孔互连改进为走线形式，并配以半椭圆形的参考面，该结构可近似于共面微带线。

2 三维建模仿真对比分析

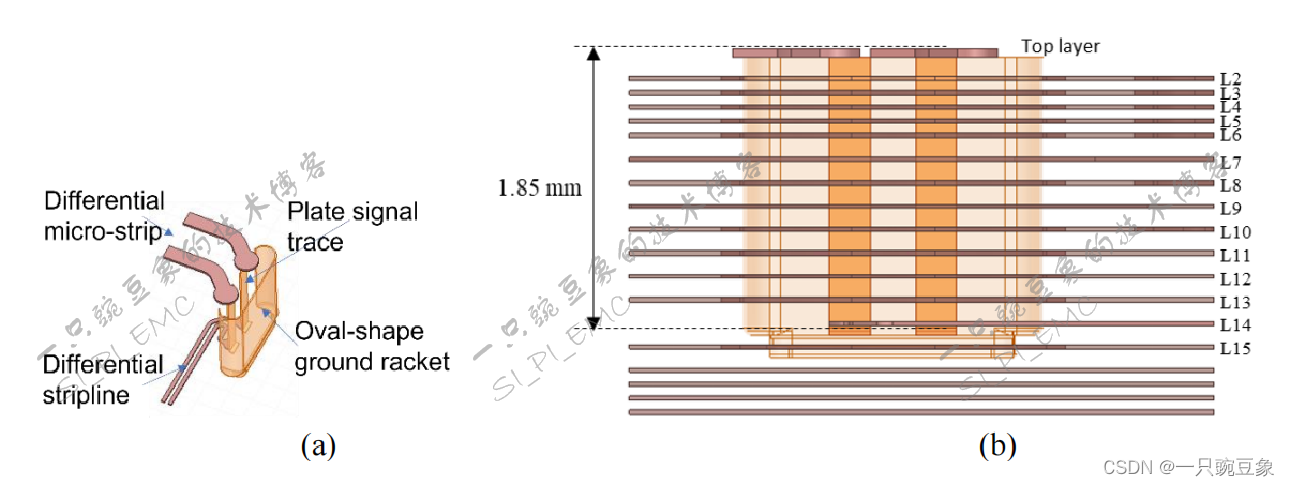

        基于上述的新互连构造，本文通过全波模拟和测量，从TDR、S参数和串扰三个方面研究了VeCS的电学性能。 为了准确地评估VeCS的电气性能，使用全波模拟软件（HFSS）来预测一个高达70 GHz的差分信道的S参数，VeCS的三维模型如下图所示，差分微带线位于顶层上，带状线则位于L14层。

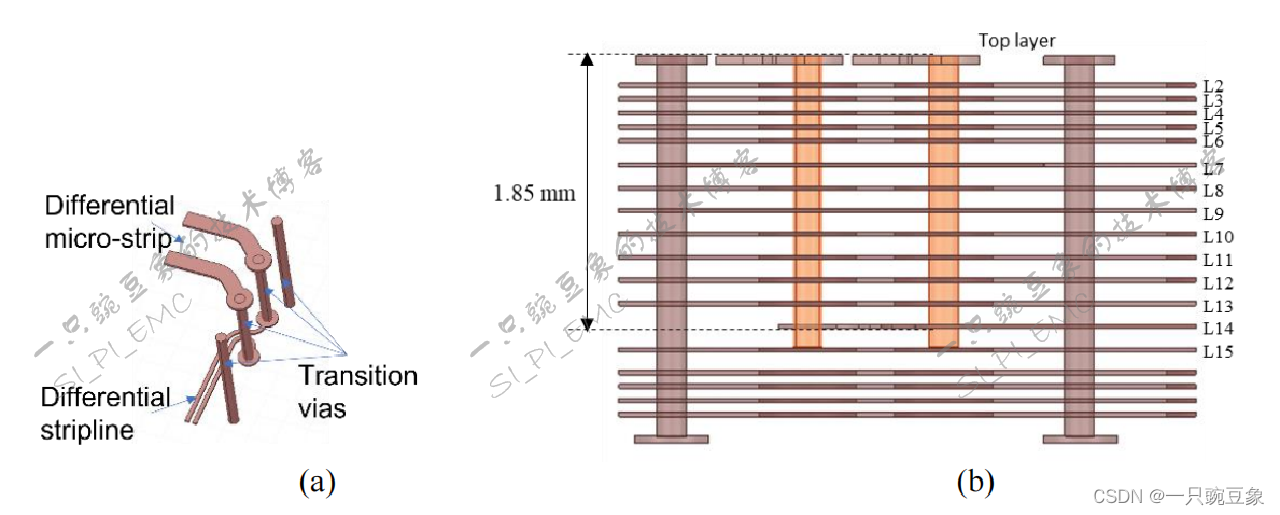

        为了进行对比测试，采用相同的结构尺寸，设计了如下图所示的传统差分通孔。 如需了解上述两种结构的具体参数，可通过原文进行查阅，本文不做赘述。

2.1 S参数对比

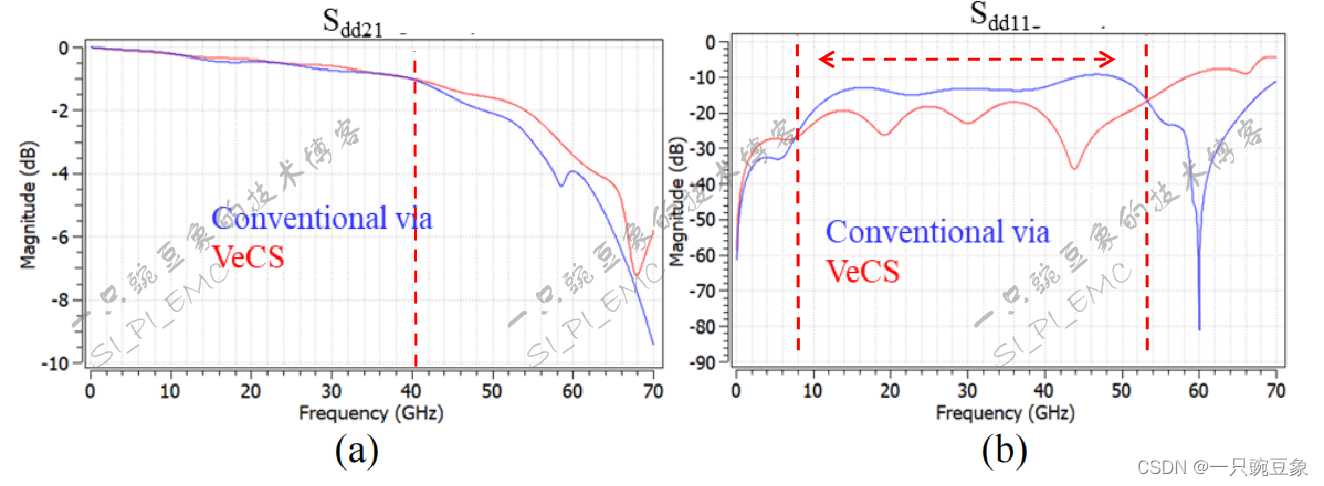

        上述两种互连结构的无源参数仿真对比结果表明，在40 GHz以上，VeCS的Sdd21性能明显好于传统结构，同时，在10-50 GHz的频段，VeCS的Sdd11明显比传统通道优化至少5 dB。

2.2 TDR对比

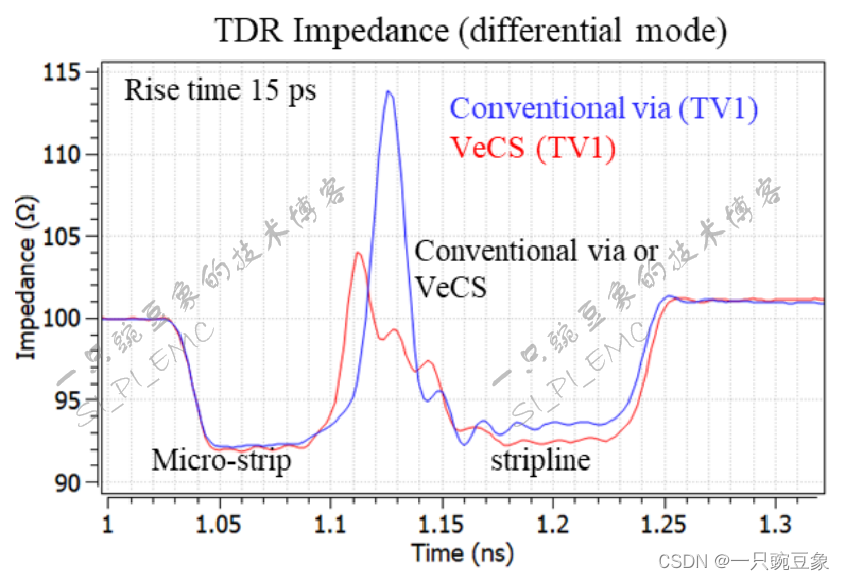

        TDR的仿真对比结果显示，在激励源上升沿为15ps的情况下，传统差分孔的阻抗飙升至114ohm，而VeCS结构的峰值阻抗为104ohm，得益于VeCS有一个连续的参考平面，而传统差分孔会带来更大的环路感抗。

2.3 串扰对比

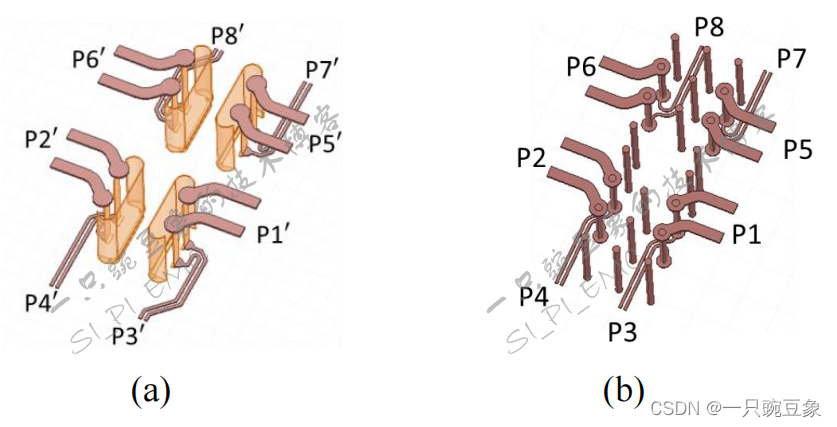

        除此之外，如下图所示，设计了四对差分孔的组合布局三维模型以用于研究通道串扰性能。

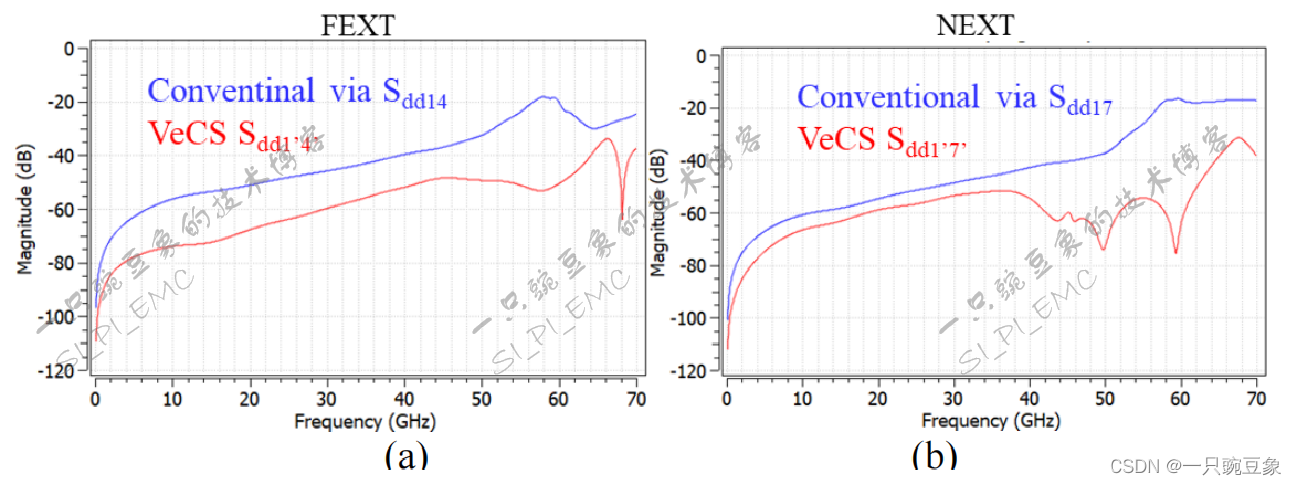

        串扰的仿真对比结果表明，在不同差分互连通道的远端串扰中，VeCS模型的串扰都远小于传统模型的串扰，局部差异更是高达20dB，因为与传统结构相比，VeCS的半椭圆形接地构造起到了有效的屏蔽作用。

3 测试对比分析

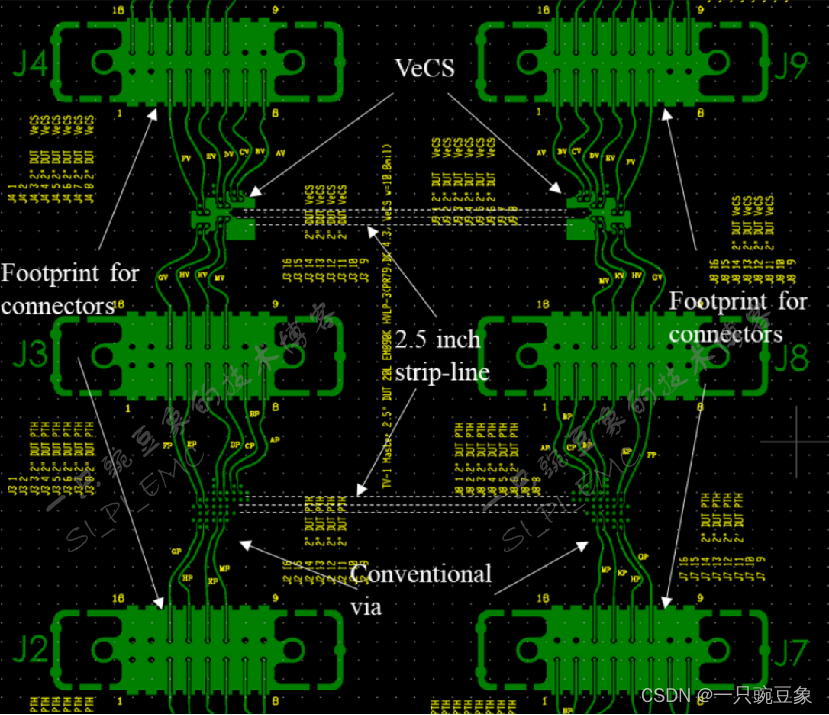

        为了进一步验证VeCS技术的优势，对设计的PCB的S参数进行了实际测量，采用VeCS和传统结构的高速通道互连PCB如下图所示，白色虚线所示，为高速通道中长度为2.5英寸的互连带状走线。

3.1 通道串扰对比01

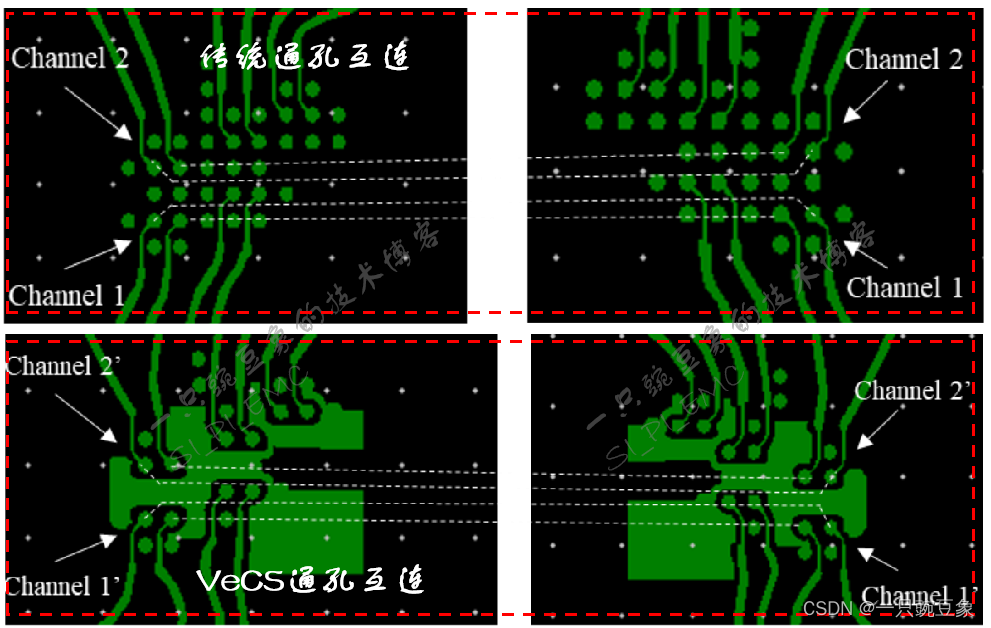

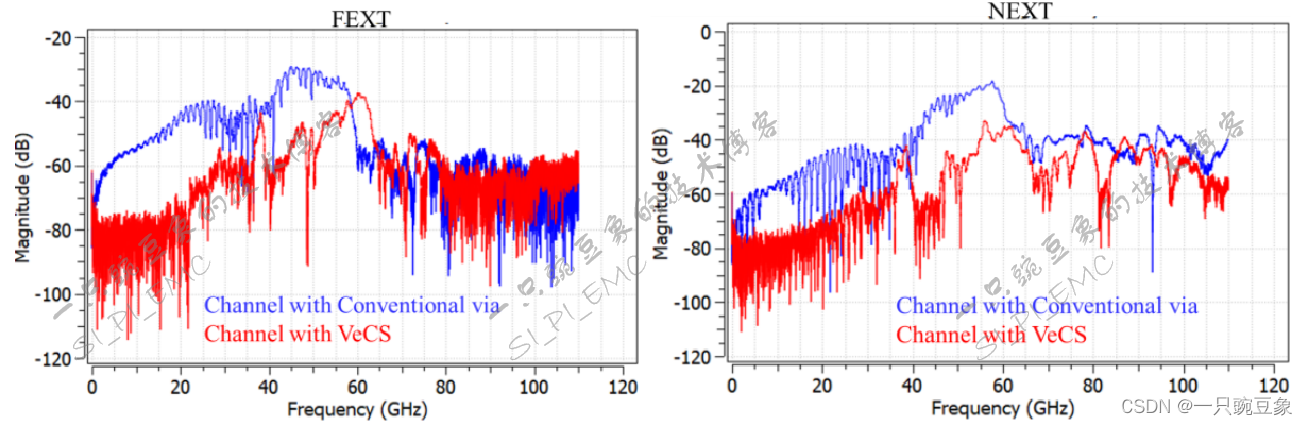

        第一组数据，比较了距离较近的两组互连通道之间的串扰情况（下图中白色虚线所示）。

        测试结果对比表明，正如全波模拟所预测的一样，与传统的通孔互连技术相比，VeCS技术大大减轻了FEXT和NEXT，在60 GHz的频率以下尤为明显。

3.2 通道串扰对比02

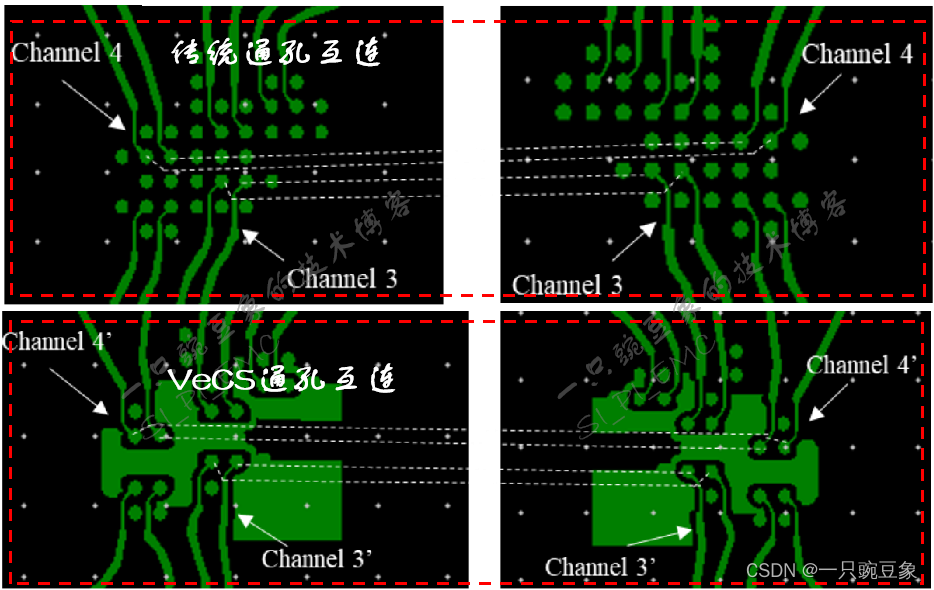

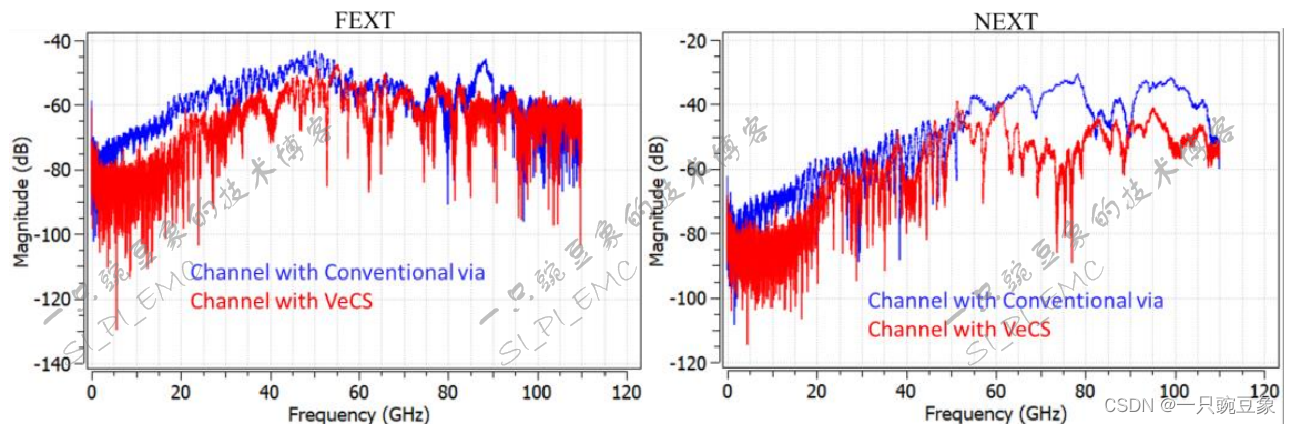

        第二组数据，比较了距离较远的两组互连通道之间的串扰情况（下图中白色虚线所示）。

        这一组的测试结果对比同样表明，VeCS技术几乎可以在所测全频段内有效减轻了FEXT和NEXT。

4 总结

        本文介绍了VeCS的物理结构和制造过程，并通过全波仿真模拟和测量，分析了VeCS的电性能，并与传统的测量方法进行了比较。结果表明，由于有一个连续的参考平面，VeCS的TDR阻抗可以很容易地控制到目标阻抗，同时可以大大减轻信道上的串扰，的确是一种性能不错的PCB互连创新设计方案。

参考文献

VeCS Principles | NextGIn Technology (nextgin-tech.com)

本文翻译整理自DesignCon 2024中发表的“Vertical Conductive Structure Technology: Simulation and Measurement”。
