作者:算力魔方创始人/英特尔创新大使刘力

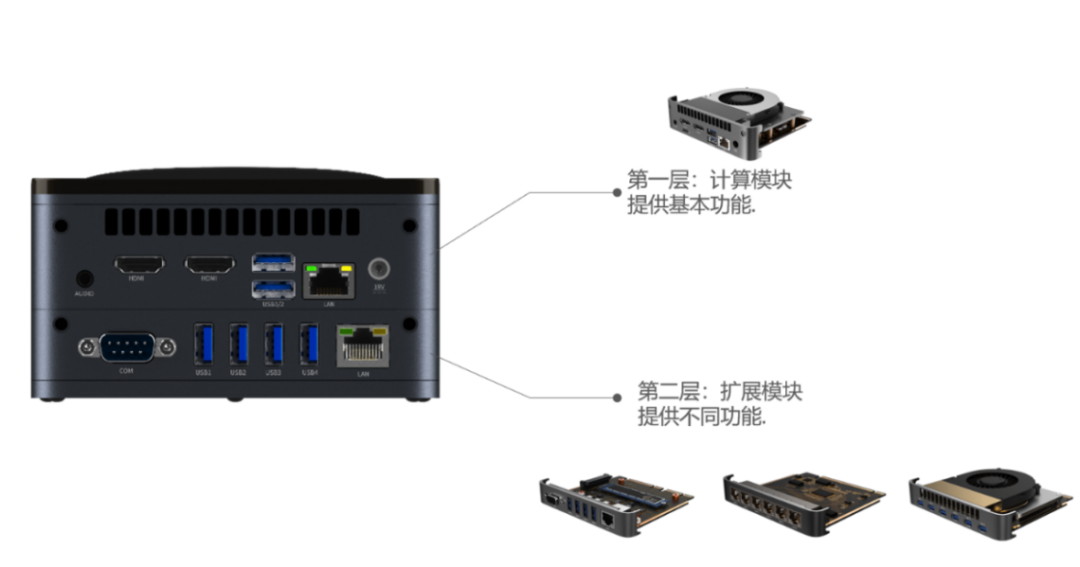

Z系列采用双层结构,第一层支持计算模块,可选载板CB_2H、CB_CML、CB_ADP,第二层支持IO扩展,体积为128mm*128mm*73mm,适用于需要更多接口扩展的应用场景。
一,第一层载板可选
载板 | CB_2H | CB_CML | CB_ADP |

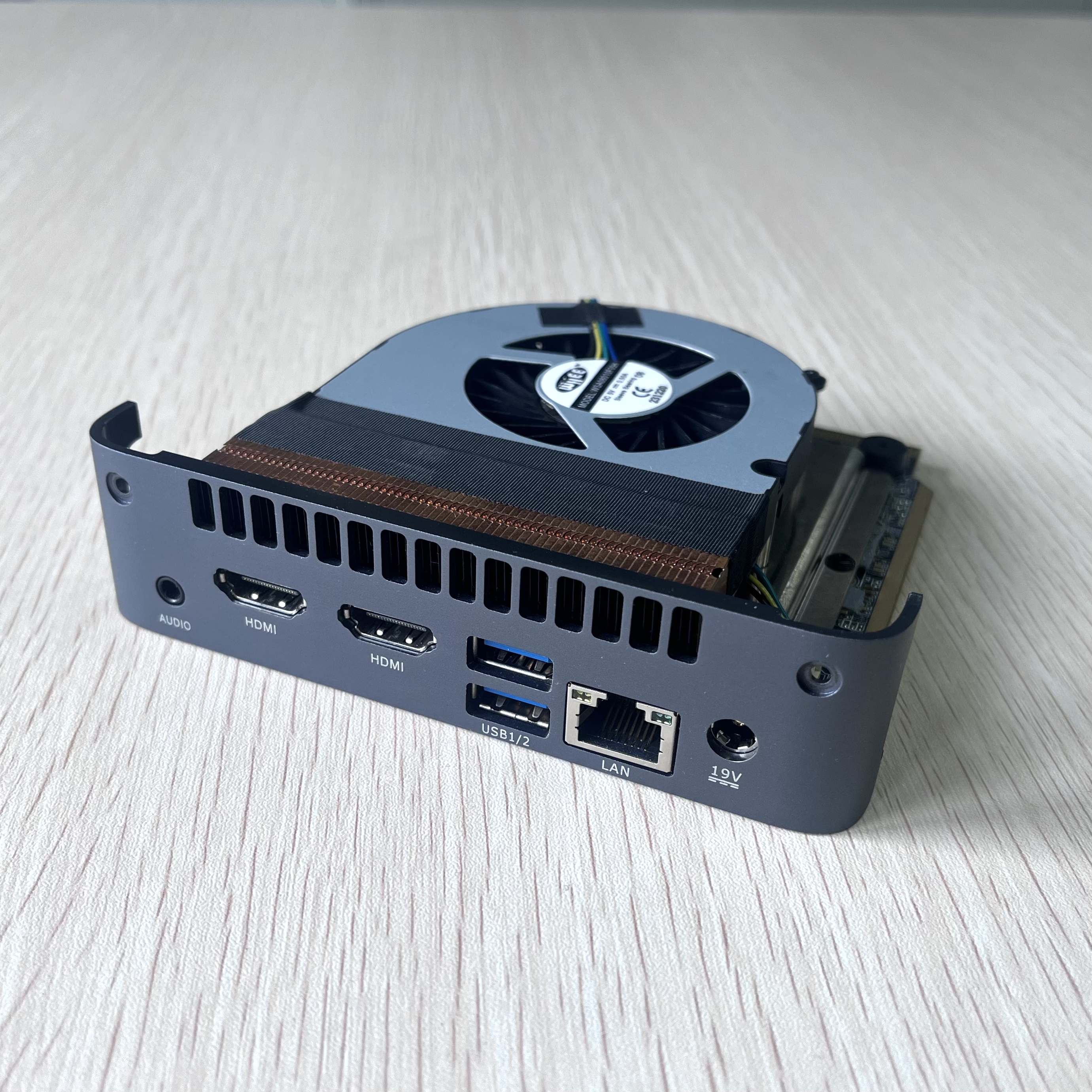

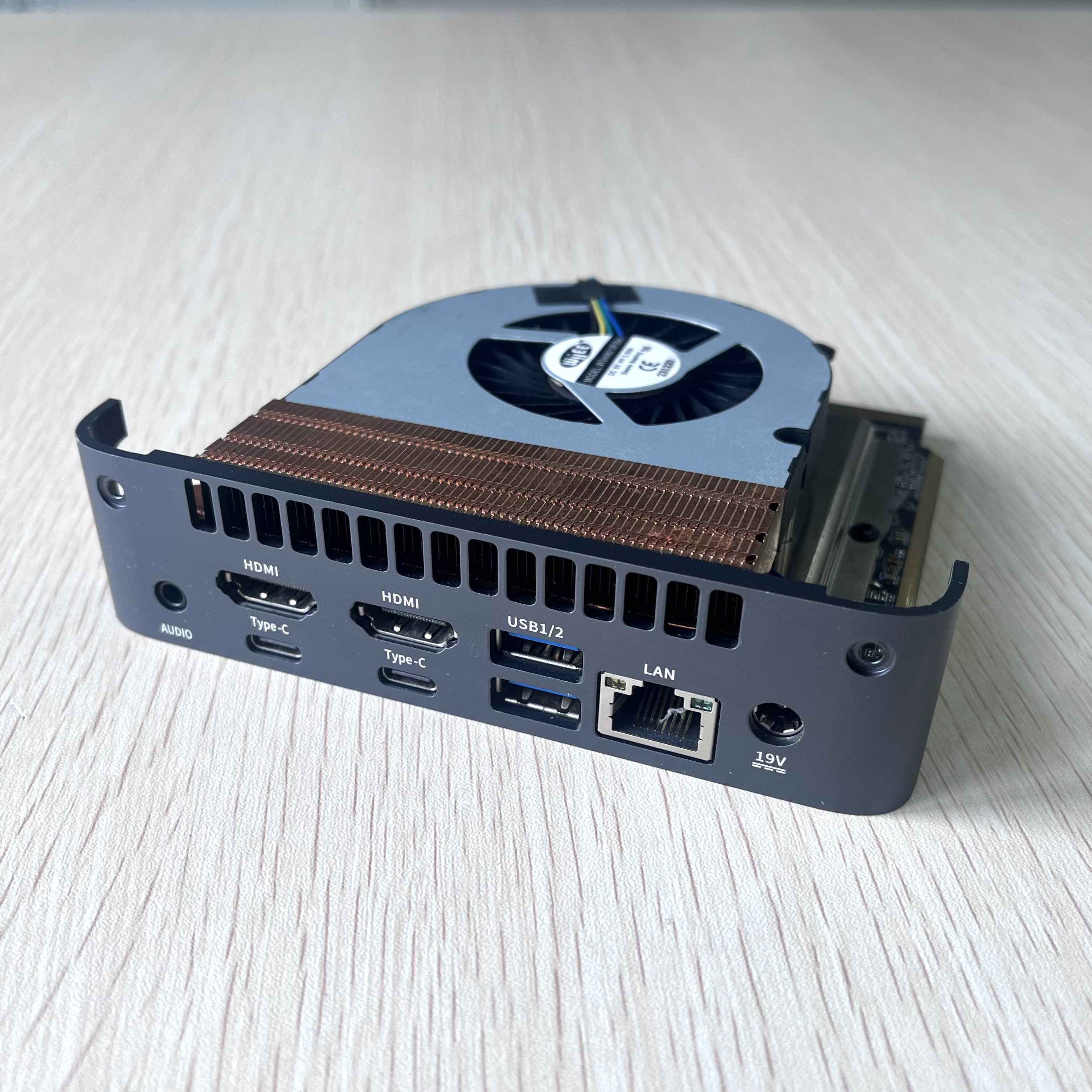

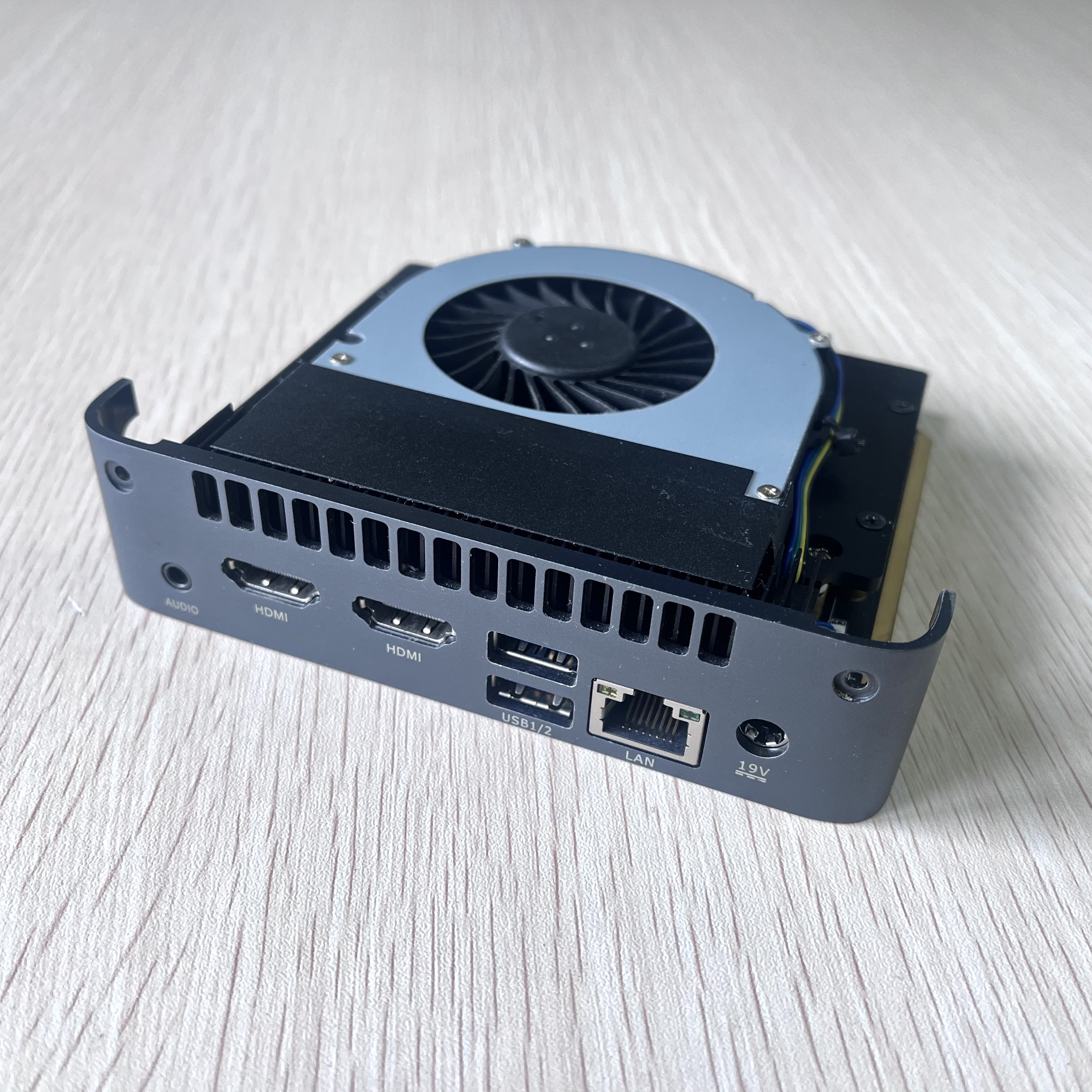

产品图片 | | | |
支持CPU | i5-8265u/8GB内存 i5-1135g7/8GB内存 | i5-10210u | i5-1240P |
其他接口 | 2*HDMI(支持4K) 2*USB 3.1 1*1.0G网络 1*3.5mm耳麦二合一 | 2*HDMI(支持4K) 2*USB 3.1 1*1.0G网络 1*3.5mm耳麦二合一 | 2*HDMI(支持4K) 2*Type C 2*USB 3.1 1*1.0G网络 1*3.5mm耳麦二合一 |
存储 | 1*M.2 22x80 key M插槽(支持PCIE x4 NVME/SATA协议硬盘) | 1*DDR4内存插槽(最高支持32GB) 1*M.2 22x80 key M插槽(支持PCIE x4 NVME/SATA协议硬盘) | 1*DDR4内存插槽(最高支持32GB) 1*M.2 22x80 key M插槽(支持PCIE x4 NVME/SATA协议硬盘) |
二,第二层I0扩展板可选
产品图片 | 产品名称 | *可支持载板 | 网口 | 存储接口 | 其他接口 | 应用场景 |
| EB_6LAN | CB_2H CB_CML CB_ADP | 1.0GB*6 | N/A | N/A | 智能网关 |
| EB_4LAN2SFP | CB_CML CB_ADP | 2.5GB*4 | N/A | N/A | / |
| EB_VGA/COM | CB_2H CB_CML CB_ADP | 2.5GB*1 | M.2 NVME*1 | USB3.0*4 | 财务办公 |
| EB_5G | CB_2H CB_CML CB_ADP | N/A | N/A | 5G天线*4 | 户外直播 |
| EB_2L2S | CB_2H CB_CML CB_ADP | 2.5GB*2 | M.2 NVME*1 | COM*2 | 开发调试 |
| EB_M.2 | CB_2H CB_CML CB_ADP | N/A | M.2 NVME*1 | N/A | / |
| EB_4M.2 | CB_CML CB_ADP | 2.5GB*2 | M.2 NVME*4 | N/A | / |
三,总结
载板和扩展板可根据需求任意组合搭配,另外针对同一用户,也可通过更换不同的扩展板,带来“一台PC多种体验”的优势和便利。
