磁性材料中场B和场H的关系不是线性的。

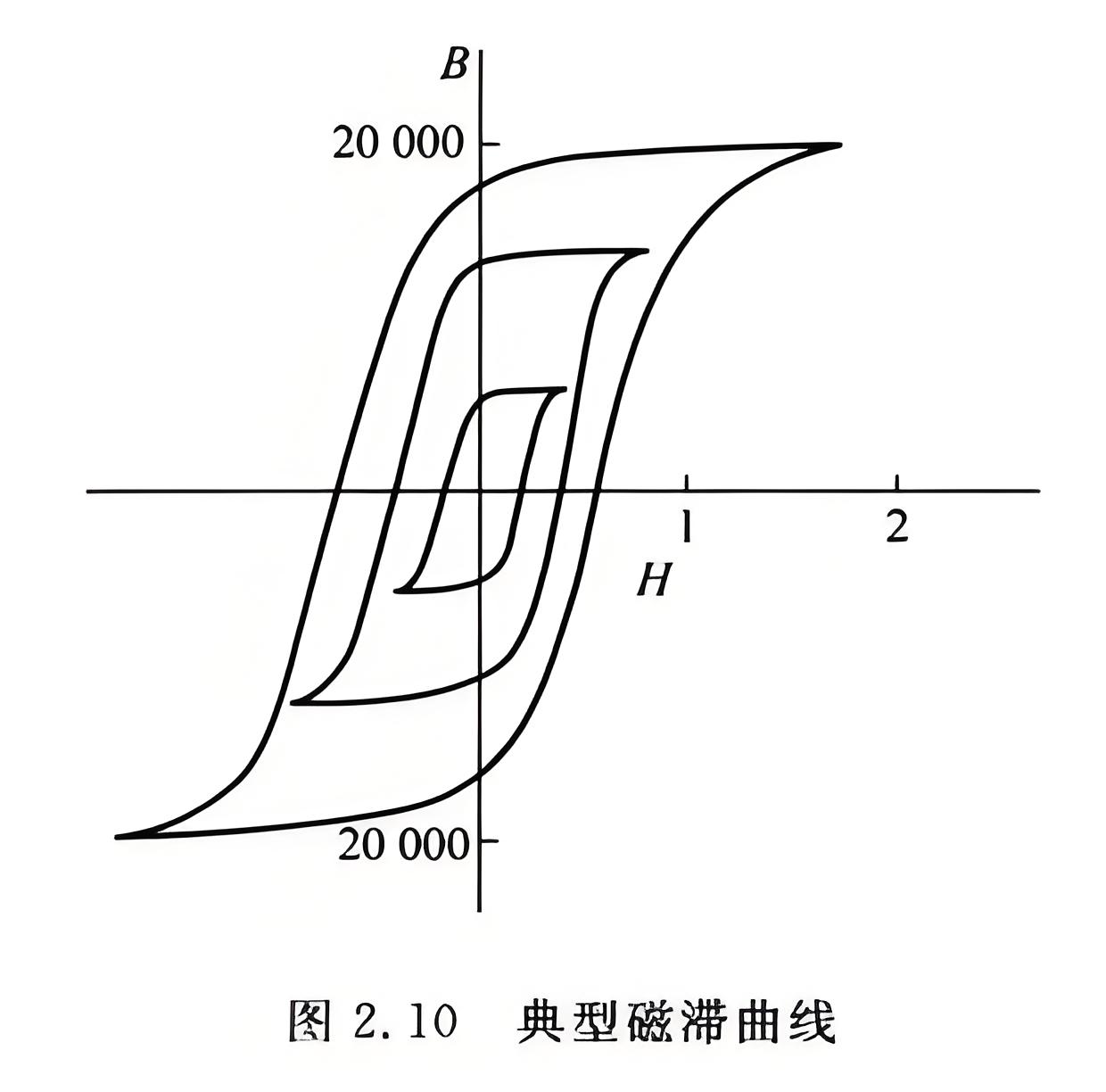

图2.10给出了典型材料的B-H曲线。最大的B和最大的H的比值是一个测量的磁导率。典型的B-H曲线展示了在磁场B是正弦变化的情况。注意，这个测量的磁导率会随着最大的B而变化。B-H特性也会随着原边电压和频率而变化。这意味着磁导率图是个近似测量，具有复杂的关系。在磁场中有大量的磁性材料可供选择。

例如，在小的场B值时，高硅变压器钢没有高的磁导率；而在同样小的场B值时，坡莫合金(Mumetal)则具有非常高的磁导率。但坡莫合金价格高昂，使用起来有些困难。铁氧体材料在高频时有优良的磁导率。磁性材料的制造商提供给设计者的磁滞曲线以供利用材料的期望性能。

B和H的非线性关系意味着如果场B是正弦的，磁化电流不是正弦的。因为磁性材料达到饱和，如果在磁化电流增加到很大数值时，对于小型电力变压器，磁化电流的减小能够导致副边电压波形畸变。在这种情况下，B和H都是非正弦的。

在变压器中，磁通密度最大点发生在电压过零的时刻。如果磁芯饱和，将会在电压过零点之前产生过多的磁化电流。这可以作为干扰的典型特征。 如果电压畸变发生在电压的峰值时刻，这个问题通常同整流器上的电容器上需求的峰值电流相联系。
