雷达电子支援系统中的数字接收机

雷达电子支援系统中的数字接收机

Digital Receiver in RESM

 电磁频谱监测接收机的主要目的是通过测量电磁频谱中的信号来对其进行检测和特征分析。

     根据接收机带宽（瞬时带宽）与接收总带宽之间的关系，可以将接收机分为两种类型：宽开接收机和窄带可调接收机。

     就拦截概率（POI）而言，宽开接收机具有优势，而可调接收机由于瞬时带宽窄，因此具有更高的灵敏度。

     此外，可调接收机还可以通过改变频率来保护自己免受噪声干扰的影响。

     从模拟接收机向数字接收机转变是一个渐进过程，它随着信号带宽与采样率比例的提高而增加：最初只有视频信号被数字化，然后是中频信号，最终是射频信号。

     视频数字化虽然是电子战接收机中最古老的数字化类型，但严格来说，它并不能被视为数字接收机家族的一部分。视频数字化有许多变体，但都可以归结为下述两种。

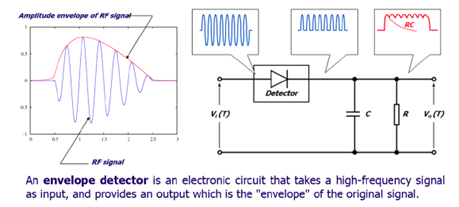

在宽开接收机中，射频信号通过非线性器件（称为检波），提取出视频信号，即射频包络（见图1）。

图1 基于振幅的接收机：包络检波

     对视频进行采样，然后测量其振幅、到达时间和持续时间。 信号载波频率的测量值无法从包络中提取，必须使用专用设备，通过干涉测量技术以数字格式提供频率。

     在窄带可调接收机中，射频被转换为中频，其带宽等于瞬时带宽。 中频信号的处理方式与之前的情况相同，即提取包络并进行数字化以进行测量，同时利用干涉测量技术获取频率测量值。

     这种接收机的优缺点都与包络检波相关：它虽然能保证较大的带宽，但由于是非线性的，它无法检测同时到达信号，因为较强信号会占主导，从而掩盖其他弱信号。当强连续波信号干扰接收机或导致灵敏度恶化时，这种情况尤其令人困扰。虽然采用一些子连续波可见技术，但仅适用于纯连续波，并且无论如何，它们都不能保证比连续波低15-20dB。、

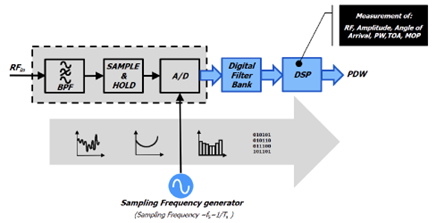

    在21世纪初，以GHz量级频率对信号进行采样的能力，使得对中频信号进行采样成为可能。这样便诞生了第一代具有500MHz瞬时带宽的可调数字接收机。这些接收机的架构源于在高密度通信条件下工作（即经常出现脉冲重叠）的需求，并以数字滤波器组为基础（图2）。

图2：DRX功能方案

    采样之后是一组滤波器，采用 FFT（快速傅立叶变换）算法，将中频瞬时带宽划分为多个频段。

    必须根据灵敏度、信号的最短持续时间和要获得的频率分辨率来仔细选择这些子频带的宽度。滤波器组后面是提取信号的检波器组。

    脉冲特征的参数测量值是从信号所在频带的 DFT（数字傅里叶变换）样本中提取的。

    为了获得到达方向的测量值（一种差分测量值），无论使用何种测向(DF)方法，电子战系统都需要两个或更多此类相互同步的接收机。

    这类接收机的发展与采样率和处理能力的提高有关，采样率和处理能力的提高可扩大瞬时带宽。

    从算法角度看，智能检测算法可用于提高瞬时动态。

    如今，数字接收机的性能取决于ADC（模数转换器）的性能，它能保证 6.5 GHz 的采样频率和 12 位的典型分辨率。

   数字接收机架构一方面可以满足可调谐接收机的需求，另一方面，我们也在为宽频接收机寻找解决方案：考虑到抗混叠滤波器的过渡区，上述类型的ADC可提供2 - 2.5 GHz的瞬时带宽。为了覆盖宽开接收机所需的10 - 20 GHz频段范围，有必要找到其他解决方案，以便在任何情况下都能检测和测量当前的信号。

    目前，扩大采样频率以保证所需瞬时带宽的尝试似乎并不可行，因为目前的采样系统本身（即不含处理系统）已经耗费了大量的功率，其尺寸也不符合安装要求。

    对于我们所考虑的信号类型，即分布在很大频率范围内的窄带信号，混叠现象表现为在采样后出现载波频率（显性频率）模糊的现象。

   这种频率模糊的现象可以通过并行使用多个采样系统来解决，这些系统在通道之后会将模糊信息传递给一个模糊度解算算法。

   这种技术已经在过去的频率测量中得到验证，比如单比特接收机，可以用于当前的采样系统中，以获得与宽开接收机带宽兼容但能够区分现代信号的接收机。

   这些接收机的灵敏度低于可调接收机，原因是混叠现象导致噪声频谱折叠进采样频带范围内。

    由于需要直接对射频信号进行采样，因此上述解决方案需要扩展采样系统的模拟带宽，使其超出现有水平。

    解决方案是在 ADC 之前安装一个具有所需模拟带宽的 S&H（采样和保持），这样两个组件的组合就如同一个具有更高性能的 ADC。

    模拟频段与射频兼容的可能性表明，可调接收机的数字化进程又向前迈进了一步：这一步包括直接对射频信号进行采样。

    这样，可调接收机和宽开接收机就可以从相同的采样系统中获得，区别仅在于它们在混叠方面的表现。

   迄今为止，能够在射频上操作而不产生混叠的采样系统并不方便；我们可以假设两种替代的操作方式：

   折叠式接收机：它同时使用多个采样频率和解模糊算法。

   直接采样可调接收机：它以 “扩展 ”采样定理为基础，根据该定理，如果信号保持在 fc/2 的整数倍之间的频带内，就不会产生模糊。

   上述两种接收机中的第一种代表了 宽开接收机的替代方案，而第二种则代表了可调接收机的替代方案。

    图 3为单通道可调或折叠式数字接收机。

   由于采样保持电路和模数转换器能够在较高的射频频率下工作，因此不再需要下变频。带通滤波器（BPF）可用于选择可调接收机的调谐频带或折叠接收机的工作频带。

图 3 单通道可调或折叠式数字接收机

对于这些接收机的射频部分，应注意以下几点：

●不再使用包络检波器，这既保证了接收机的线性，又保证了分离同时到达信号的能力。

●直接采样无需频率转换。
