STM32-基本知识梳理6-USART通讯及使用

一、USART基本简述

1，USART，一般不使用它的同步传输功能，只使用异步传输模式。即没有时钟参与，和UART在使用时相似；

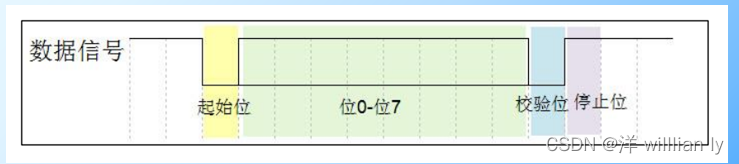

2，数据传递的基本构成，起始位+数据位+校验位（可选）+停止位（可选）

起始位：1bit的低电平

数据位：一般为8bit的数据

校验位：根据校验方式，奇校验、偶校验、无校验，根据具体的校验方式确定

停止位：1bit的高电平

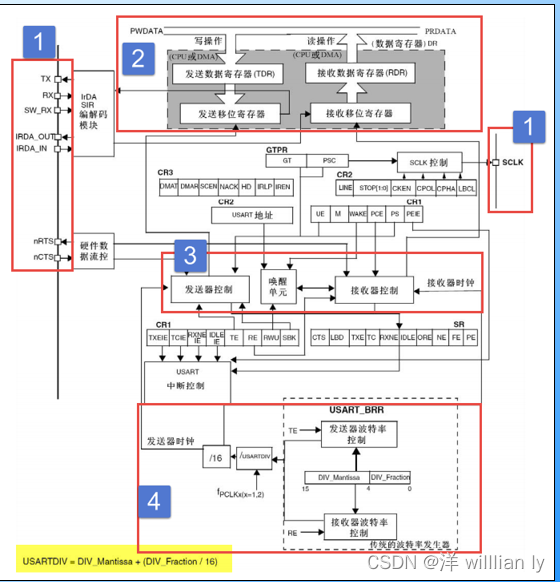

3，USART模块框图解析

①外部接口：其中一般只使用TX ，RX

②数据接受、发送寄存器模块（USART操作最重要的模块），后面库函数的对于数据的读取、发送都是通过这些寄存器实现的

③控制模块

④波特率发生器：主要根据配置的时钟，选择对应波特率，由此处发送时钟信号，从而按照波特率的具体值，发送对应频率的数据；

 二、代码控制应用模块

1，GPIO初始化

USART只是内部模块，与外部模块配合传递数据，是需要GPIO进行数据中转的；

ps：1-所有通过内部模块发送数据，必须配置成复用模块，具体是复用推挽还是复用开漏，根据模块的需求配置；

关键点：①TX:配置成复用推挽输出，RX：浮空输入

②时钟配置：PA时钟开启，USART时钟一并开启（在配置所有模块时，要先开启时钟）

③对应脚位初始化

//时钟开启GPIO USART
	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd( RCC_APB2Periph_USART1,ENABLE);

	//配置GPIO PA9 TX 复用推挽输出  PA10 RX 浮空输入
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_PP;
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;
	GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IN_FLOATING;
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_10;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

2，USART初始化

关键点：USART的初始化，关键是通过结构体在初始化函数中，配置对应寄存器

（本质上所有模块的配置逻辑都是这样的）

①波特率；②传输模式；③数据位长度；④停止位；⑤校验位；⑥硬件流

//初始化USART
	USART_InitTypeDef USART_InitStruct;
	USART_InitStruct.USART_BaudRate=115200;
	USART_InitStruct.USART_Mode=USART_Mode_Rx |USART_Mode_Tx ;
	USART_InitStruct.USART_WordLength=USART_WordLength_8b;
	USART_InitStruct.USART_StopBits=USART_StopBits_1;
	USART_InitStruct.USART_Parity=USART_Parity_No;
	USART_InitStruct.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
	USART_Init( USART1, & USART_InitStruct);

3，USART---NVIC模块初始化

关键点：USART---NVIC的初始化

①优先级分组配置；②中断通道选择（NVIC负责管理所有的中断管理，主要分为两大块，GPIO中断、内部模块中断）；③抢占优先级、次优先级（根据优先级分组中状态进行分配）

static void bsp_usart_NVIC_config(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
	NVIC_InitTypeDef NVIC_InitStruct;
	NVIC_InitStruct.NVIC_IRQChannel=USART1_IRQn;
	NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=1;
	NVIC_InitStruct.NVIC_IRQChannelSubPriority=1;
	NVIC_Init(&NVIC_InitStruct);

}

4，USART 中断使能、模块使能开启

关键点：

①调用NVIC初始化函数

②   调用 USART_ITConfig( USART1, USART_IT_RXNE, ENABLE);

其中，我们只在外部接受到中断时刻，进入中断服务函数 ，进行数据处理

③开启USART

//配置NVIC
	bsp_usart_NVIC_config();
	//开启usart中断
	USART_ITConfig( USART1, USART_IT_RXNE, ENABLE);
	//使能打开
	USART_Cmd( USART1, ENABLE);

以上，已经配置好USART初始化模块

---

5，发送数据

关键点：

①由于内部寄存器大小的等原因，数据必须是8bit，如果是其他类型的数据，则分成多个8bit传递即可

②调用USART_SendData，等待数据寄存器为空，则说明发送完毕；

//  发送数据
void bsp_usart_senddata(USART_TypeDef* USARTx,uint16_t Data)
{
	USART_SendData( USARTx,  Data);
	while(USART_GetFlagStatus(USARTx, USART_FLAG_TXE)==RESET);
}

6，发送双字节、发送数据、发送字符串的常用模块

发送双字节：数据拆分为高位和地位

//发送16位数据
void bsp_usart_halfword(USART_TypeDef* USARTx,uint16_t Data)
{
	uint8_t mes_h,mes_l;
	mes_h=Data>>8;
	mes_l=Data;
	bsp_usart_senddata( USARTx,mes_h);
	bsp_usart_senddata( USARTx,mes_l);

}

发送数据：按照数组的大小，重复调用数据

//发送数组

void bsp_usart_arr(USART_TypeDef* USARTx,uint8_t *arr,uint8_t num)
{
	uint8_t i=0;
	for(i=0;i<num;i++)
	{
		bsp_usart_senddata(USARTx,arr[i]);
	}

}

发送字符串：与发送数组类似，主要是结束标志位为‘\0’

//发送字符串

void bsp_usart_string(USART_TypeDef* USARTx,uint8_t *str)
{
	uint8_t i=0;
	while(str[i]!='\0')
	{
		bsp_usart_senddata(USARTx,str[i]);
		i++;
	}

}

7,重定向printf、重定向scanf（复写 fputc、复写fgetc），记住即可（要包含stdio的头文件）

//重定向printf

int fputc(int ch, FILE *f)
{
	bsp_usart_senddata(USART1,(uint16_t)ch);

	return (ch);
}

//重定向scanf

int fgetc(FILE *f)
{

	while(USART_GetFlagStatus( USART1, USART_FLAG_RXNE)==RESET);

	return  (int)USART_ReceiveData(USART1);
}

8，中断服务函数

关键点：在中断服务函数，首先检测标志位（数据位非空，规定动作），然后转数据接受给临时变量TEMP

//中断服务函数
void USART1_IRQHandler(void)
{

	//检测
	if(USART_GetFlagStatus( USART1, USART_FLAG_RXNE)==SET)
	{
		temp=USART_ReceiveData(USART1);
		bsp_usart_senddata(USART1,temp);
	}
}

三、示范程序

电脑串口发送数据，控制led点亮

整体逻辑：

1，初始化LED，并配置各种点灯函数

2，初始化usart，按照上述配置即可，关键是在usart头文件中，要将中断函数的temp，用extern引用出来，在主函数中接受，并判断

3，在主函数中，通过switch函数

1，初始化LED，并配置各种点灯函数

#include "led.h"

void LED_config(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_InitStruct.GPIO_Pin=GPIO_Pin_0 |GPIO_Pin_1 |GPIO_Pin_5;// |GPIO_Pin_5;
	GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init( GPIOB, &GPIO_InitStruct);



}

void led_red(void)
{
	GPIO_ResetBits(GPIOB,GPIO_Pin_5);
	GPIO_SetBits(GPIOB,GPIO_Pin_0);
	GPIO_SetBits(GPIOB,GPIO_Pin_1);
}

void led_green(void)
{
	GPIO_ResetBits(GPIOB,GPIO_Pin_0);
	GPIO_SetBits(GPIOB,GPIO_Pin_5);
	GPIO_SetBits(GPIOB,GPIO_Pin_1);
}

void led_blue(void)
{
	GPIO_ResetBits(GPIOB,GPIO_Pin_1);
	GPIO_SetBits(GPIOB,GPIO_Pin_5);
	GPIO_SetBits(GPIOB,GPIO_Pin_0);
}

void led_off(void)
{
	GPIO_SetBits(GPIOB,GPIO_Pin_5);
	GPIO_SetBits(GPIOB,GPIO_Pin_0);
	GPIO_SetBits(GPIOB,GPIO_Pin_1);
}

2，初始化usart，按照上述配置即可，关键是在usart头文件中，要将中断函数的temp，用extern引用出来，在主函数中接受，并判断

c文件的配置，和上述相同，H文件如下

#ifndef __BSP_UASRT_H
#define __BSP_UASRT_H
#include "stm32f10x.h"                  // Device header
#include <stdio.h>

extern uint8_t temp;
void bsp_usart_config(void);
void bsp_usart_senddata(USART_TypeDef* USARTx,uint16_t Data);
void bsp_usart_halfword(USART_TypeDef* USARTx,uint16_t Data);
void bsp_usart_arr(USART_TypeDef* USARTx,uint8_t *arr,uint8_t num);
void bsp_usart_string(USART_TypeDef* USARTx,uint8_t *str);
#endif

3，在主函数中，通过switch函数处理

#include "stm32f10x.h"                  // Device header
#include "LED.H"
#include "BSP_USART.H"
uint8_t arr[10]={1,2,3,4,5,6,7,8,9,12};
int main(void)
{

	LED_config();
	bsp_usart_config();
//	bsp_usart_senddata( USART1,0x66);
//	bsp_usart_halfword(USART1,0xff31);
//	bsp_usart_arr(USART1,arr,10);
	bsp_usart_string( USART1,"欢迎来到新世界\n");
	printf("welcome！\n");

	while(1)
	{
	  switch(temp)
	  {
	  case 1: 	led_red();break;
	  case 2: 	led_green();break;
	  case 3: 	led_blue();break;
	  default:  led_off();break;
	  }


	}
}
