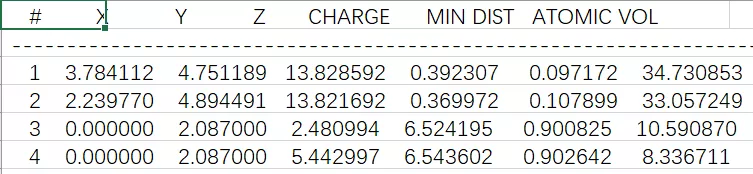

上一次,我们讲解了如何通过第一性原理来计算Bader电荷,以及怎么分析Bader电荷数据,其ACF.dat结果如下图所示:
第一步:计算完Bader电荷后,运行vaspkit,选择508,得到bader.pqr文件;

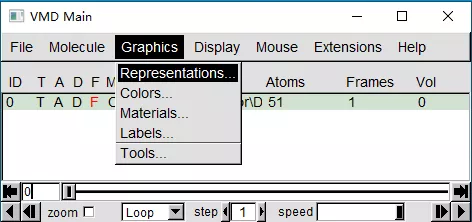

第二步:将以上的bader.pqr文件导入VMD软件中,点击Graphics,选择Representation,如图1所示;
(图1)

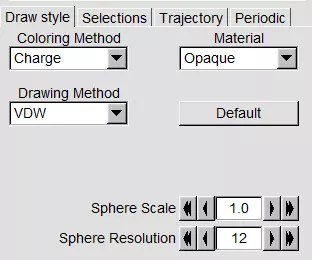

在这个对话框里,分别在Draw style,Trajectory,Periodic部分里进行设置,如图2所示:
(图2)
其中:Coloring Method选择Charge;
Drawing Method选择VDW,也可以选择CPK,可以通过Sphere Scale改变原子大小;

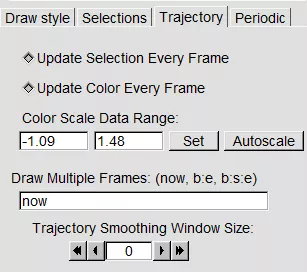

Color Scale Date Range可以调节颜色的范围,可以自己设置,也可以自动设置;
Periodic可以扩展晶胞的大小,可以选择不同的方向。
第三步:在命令行窗口,输入以下命令,如图3所示,其中第一行是结构的晶格参数,根据自己的结构修改参数;
(图3)
也可以把以上命令放在bader.tcl格式的文件中,在命令行窗口输入命令:source bader.tcl。

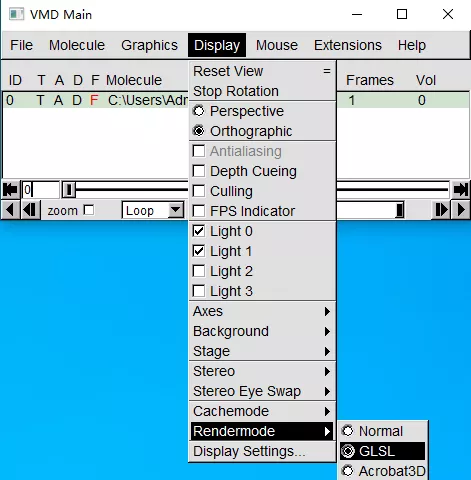

第四步:在Display中,选择Orthographic,以及在Rendermode选择GLSL,如图4所示:
(图4)
第五步:最后,对图片进行渲染处理,具体操作见往期推文分子模拟||VMD图像保存实用教程。

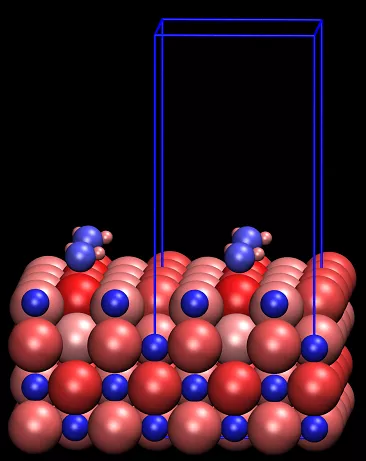

得到了如图5所示的效果图,这就是按照Bader原子电荷来着色的原子结构图。
(图5)
在这个图中,蓝色是带负电,说明原子得到电子;而红色表示带正电,说明原子失去电子。图5所示的结构是H2O分子吸附在表面的结构,其中O原子带负电荷,得到电子;H原子带微量正电荷,失去电子。
