汇川学习笔记5 - 模拟量学习

1、什么是模拟量

        模拟量是指一些连续变化的物理量，如电压、电流、压力、速度、流量等信号量，模拟信号是幅度随时间连续变化的信号，通常电压信号为0~10V，电流信号为4~20mA，可以用PLC的模拟量模块进行数据采集，其经过抽样和量化后可以转换为数字量。

2、模拟量公式

公式：Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl

Ov：换算结果

Osh：换算结果高限位

Osl：换算结果低限位

Iv：换算对象

Ish：换算对象高限位

Isl：换算对象低限位

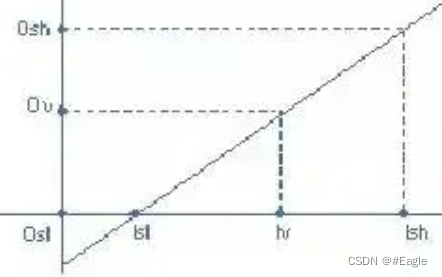

3、关系图像

网上找的图片

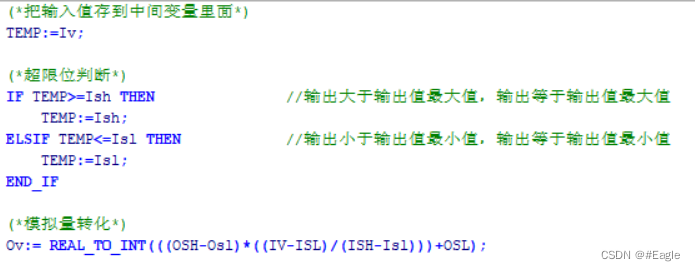

4、程序代码

        设置输入的限位区间是（0-27648），输出的区间（0-50），这里的数值根据实际情况来，我这里为了简单测试。

5、测试运行视频

模拟量控制-CSDN直播汇川AM401模拟量控制https://live.csdn.net/v/395192
