第十章 QtE5.7系统编译

本章介绍 QT5.7 版本在开发板上的移植。用到的文件可以在网盘的“iTOP4412 开发板资料汇总（不含光盘内容）\iTOP- 4412 开发板系统源码及镜像（其他）\QtE5.7 移植资料\iTOP-4412-QtE-移植 QtE5.7 系统.zip”文件中找到。

制作好的Qt5.7文件系统在“iTOP4412 开发板资料汇总（不含光盘内容）\iTOP-4412开发板系统源码及镜像（其他）\QtE5.7移植资料\QtE5.7系统升级目录\20180511\system.img”，可直接烧写。

环境：ubuntu16.04（Qt5.7creater 需要在 16.04 版本上运行）

下载链接：http://cn.ubuntu.com/download/

编译器：arm-2014.05-29-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2

下载链接：http://www.veryarm.com/arm-none-linux-gnueabi-gcc

触摸工具：tslib-1.4.tar.gz

下载链接：http://vdisk.weibo.com/s/AcUHxOERV2k0?sudaref=www.baidu.com

Qt 源码：qt-everywhere-opensource-src-5.7.0.tar.gz

下载链接：http://download.qt.io/official_releases/qt/5.7/5.7.0/

迅为开发板可以支持 QtE5.7 系统，将 uboot 和内核在同一 Ubuntu 环境下编译，有助于提高开发效率。请注意，在 Ubuntu16.04 下是无法编译 Android4.0 系统的，必须要使用Android4.0 编译章节对应的 Ubuntu 系统。

10.1 使用搭建好的环境

搭建好的编译环境在网盘“iTOP4412 开发板资料汇总（不含光盘内容）\iTOP-4412 开发板搭建编译环境所需要的工具包以及补丁包\09-QtE5.7 的编译环境安装包\02-搭建好的QtE5.7 编译环境”目录下。用户如果使用搭建好的编译环境，在简单的修改环境变量之后，就可以完成本章的编译。

10.2 安装交叉编译器

首先安装对应的依赖库，命令如下：

apt-get install lzop u-boot-tools autoconf automake libtool libstdc++6 lib32c-dev lib32stdc++6 lib32z1 lib32ncurses5

编译 QtE5.7 用到的编译器在网盘资料“iTOP4412开发板资料汇总（不含光盘内容）\iTOP-4412开发板系统源码及镜像（其他）\QtE5.7移植资料\iTOP-4412-QtE-移植QtE5.7系统\”，是：

arm-2014.05-29-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2

将编译器拷贝到“/usr/local/arm”目录下，并解压。使用命令“cd”（一定要使用 root 账户），接着使用“vim .bashrc”命令，打开环境变量配置文件，添加export PATH=$PATH:/usr/local/arm/arm-2014.05/bin，使用搭建好的环境取消注释即可（一定要将其他环境变量注释掉）如下图所示。

接着还需要更新一下环境变量，如下图所示，使用命令“source .bashrc”。

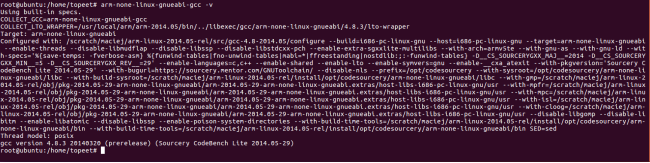

最后做一下环境变量测试。重启下控制台后，在 Ubuntu 控制台中输入“arm-none-linux-gnueabi-gcc -v”，然后回车，会出现如下图所示内容。

由于我们默认的编译环境要编译低版本的安卓，所以降低了GCC编译器的版本，而编译QT5.7的时候会由于版本过低而编译失败，所以我们需要升级gcc的版本（gcc版本升级后，如果之后要编译安卓，需要根据7.2.4降低GCC版本章节将GCC的版本降低），拷贝“iTOP-4412精英版\20200411\iTOP-4412精英版光盘资料\02_编译器以及烧写工具”路径下的update_gcc.sh文件到虚拟机ubuntu上，如下图所示：

然后使用命令

chmod 777 update_gcc.sh

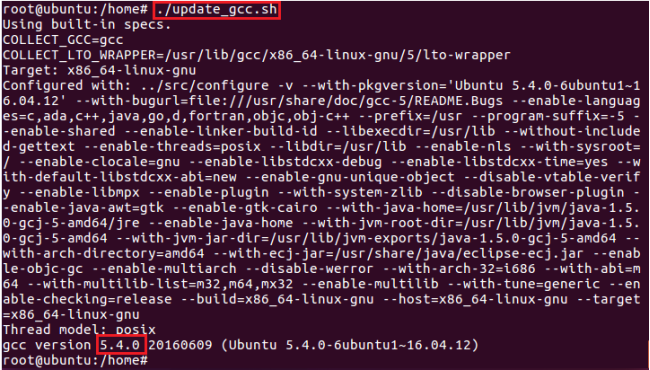

赋予文件可执行权限，然后使用命令“./update_gcc.sh”，来执行对应的命令，执行成功如下图所示：

可以看到我们的GCC版本已经升级到5.4.0。

编译触摸

解压源码 tslib-1.4.tar.gz，在网盘资料“iTOP4412开发板资料汇总（不含光盘内容）\iTOP-4412开发板系统源码及镜像（其他）\QtE5.7移植资料\iTOP-4412-QtE-移植QtE5.7系统\iTOP-开发板-QtE-移植QtE5.7系统”，然后执行如下命令。

cd tslib
./autogen.sh

./configure CC=arm-none-linux-gnueabi-gcc CXX=arm-none-linux-gnueabi-g++ --host=arm-none-linux-gnueabi -- prefix=/opt/tslib1.4 ac_cv_func_malloc_0_nonnull=yes

make

make install

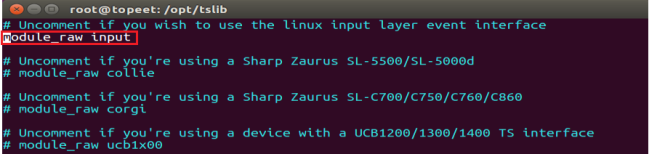

vim /opt/tslib1.4/etc/ts.conf 修改第二行如下

注意这里第二行module_raw input前面不能有空格，保存，退出。

10.3 交叉编译QtE5.7库

使用“tar -vxf qt-everywhere-opensource-src-5.7.0”命令解压 QtE5.7 源码，并进入解压生成的“qt-everywhere-opensource-src-5.7.0”目录。

在“qt-everywhere-opensource-src-5.7.0”目录下，使用

“vi qtbase/mkspecs/linux-arm-gnueabi-g++/qmake.conf ”命令，打开 qmake.conf 文件，并修改为如下所示内容，如下图所示，红色字体为添加或者修改的部分。

#
# qmake configuration for building with arm-linux-gnueabi-g++
#
MAKEFILE_GENERATOR = UNIX
CONFIG += incremental
QMAKE_INCREMENTAL_STYLE = sublib

QT_QPA_DEFAULT_PLATFORM = linux  #eglfs
QMAKE_CFLAGS_RELEASE += -O2 -march=armv7-a
QMAKE_CXXFLAGS_RELEASE += -O2 -march=armv7-a

include(../common/linux.conf)
include(../common/gcc-base-unix.conf)
include(../common/g++-unix.conf)

# modifications to g++.conf

QMAKE_CC			= arm-none-linux-gnueabi-gcc
QMAKE_CXX			= arm-none-linux-gnueabi-g++
QMAKE_LINK			= arm-none-linux-gnueabi-g++
QMAKE_LINK_SHLIB	= arm-none-linux-gnueabi-g++

# modifications to linux.conf

QMAKE_AR			= arm-none-linux-gnueabi-ar cqs
QMAKE_OBJCOPY		= arm-none-linux-gnueabi-objcopy
QMAKE_NM			= arm-none-linux-gnueabi-nm -P
QMAKE_STRIP			= arm-none-linux-gnueabi-strip
load(qt_config)

然后保存退出，使用“vi autoconfigure.sh”命令，新建“autoconfigure.sh”脚本。脚本内容如下所示。

#!/bin/sh
./configure \
-v \
-prefix /opt/qt5.7.0 \
-release \
-opensource \
-make libs \
-xplatform linux-arm-gnueabi-g++ \
-optimized-qmake \
-pch \
-qt-sql-sqlite \
-qt-libjpeg \
-qt-zlib \
-no-opengl \
-skip qt3d \
-skip qtcanvas3d \
-skip qtpurchasing \
-no-sse2 \
-no-openssl \
-no-nis \
-no-cups \
-no-glib \
-no-iconv \
-nomake examples \
-nomake tools \
-skip qtvirtualkeyboard \
-I/opt/tslib1.4/include \
-L/opt/tslib1.4/lib

exit

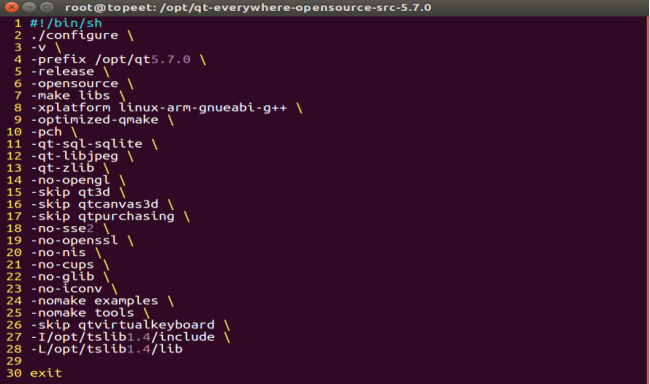

如下图：

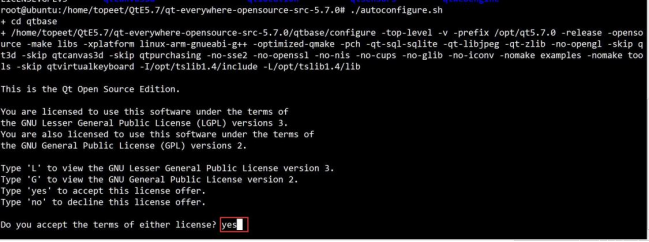

保存脚本，退出。使用命令“chmod 777 autoconfigure.sh”修改脚本权限，然后使用命令“./autoconfigure.sh”执行脚本，会有版本认证，如下图。

输入“yes”即可。接着使用编译命令“make”，之后使用安装命令“make install”。完成后，可以在“/opt”目录下可以查看到生成的“qt5.7.0”文件，如下图所示。

在下一小节的打包过程中，会用到该文件。

10.4 生成QtE5.7文件系统镜像

生成镜像‘system.img’文件的话需要工具“mkimage”。

在使用‘已经搭建好的环境’时，该工具已经给大家设置好，使用自己搭建的环境时，用户要严格按照如下步骤进行操作，若用户自己使用命令安装该工具，可能会因为版本问题，在打包或烧写时出现各种错误。

安装打包工具

工具在用户光盘“iTOP-4412精英版\20200624\iTOP-4412精英版光盘资料\02_编译器以及烧写工具\tools”文件夹下的压缩包\linux_tools.tgz”中。

拷贝压缩包到 Ubuntu 系统的“/”目录下，注意目录是“/”。进入“/”目录，然后使用“tar -vxf linux_tools.tgz ”命令将压缩包解压。解压后，在“/usr/local/bin/”目录下生成了两个文件。如下图所示。

生成system.img镜像

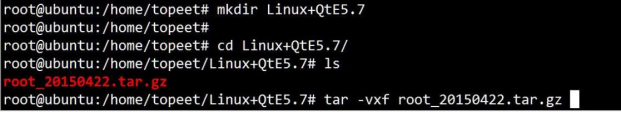

使用提供好的根文件系统，在“/home/topeet”目录下，新建“Linux+QtE5.7”文件夹，并把光盘“iTOP-4412精英版\20200624\iTOP-4412精英版光盘资料\08_源码_QtE 以及 qtopia2.2.0 文件系统”目录下的“root_20150422.tar.gz”文件上传到刚才新建的文件夹中，如下图所示。

解压后生成 root 目录，如下图所示。

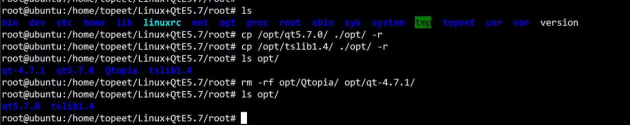

将刚才编译生成的“qt5.7.0”文件和“tslib1.4”触摸文件，拷贝到“/home/topeet/Linux+QtE5.7/root/opt”目录下，并删除之前存在的“qt-4.7.1”和“Qtopia”目录。如下图所示。

将字库文件“fonts”拷贝到“/home/topeet/Linux+QtE5.7/opt/qt5.7.0/lib/”目录下。将“libstdc.tar.gz”拷贝到/home/topeet/Linux+QtE5.7/root/lib”目录下解压，并输入命令:

ln -s libstdc++.so.6.0.19 libstdc++.so.6

（使用上述链接命令时，如果显示文件已经存在，则继续向下执行即可）修改环境变量“vim etc/profile”，如下所示。

# Ash profile
# vim: syntax=sh

# No core files by default
ulimit -S -c 0 > /dev/null 2>&1

USER="`id -un`"
LOGNAME=$USER
PS1='\e[36m\h@\e[33m\u:\e[34m\e[1m\w\e[0m# '
PATH=$PATH

HOSTNAME=`/bin/hostname`
export USER LOGNAME PS1 PATH
export TSLIB_ROOT=/opt/tslib1.4
export QT_ROOT=/opt/qt5.7.0
export TSLIB_TSDEVICE=/dev/input/event2
export TSLIB_TSEVENTTYPE=input
export TSLIB_CONFFILE=/opt/tslib1.4/etc/ts.conf
export TSLIB_PLUGINDIR=/opt/tslib1.4/lib/ts
export TSLIB_CONSOLEDEVICE=none
export TSLIB_FBDEVICE=/dev/fb0
export LD_PRELOAD=$TSLIB_ROOT/lib/libts.so
export QWS_MOUSE_PROTO=tslib:/dev/input/event2
export LD_LIBRARY_PATH=/lib:/usr/lib:/usr/local/lib:$QT_ROOT/lib:$TSLIB_ROOT/lib:$TSLIB_ROOT/lib/
export QT_QPA_PLATFORM_PLUGIN_PATH=$QT_ROOT/plugins
export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0
export QT_QPA_FONTDIR=$QT_ROOT/lib/fonts
export QT_QPA_GENERIC_PLUGINS=tslib

保存，退出。

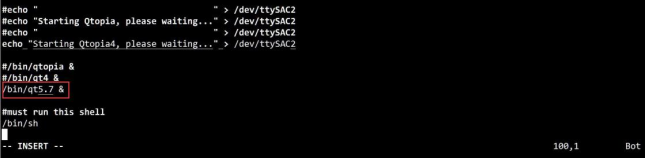

修改开机启动脚本“vi etc/init.d/rcS”，注释掉“/bin/qt4 &”，并加上“/bin/qt5.7 &”。

将迅为提供的“qt5.7”文件（iTOP4412开发板资料汇总（不含光盘内容）\iTOP-4412开发板系统源码及镜像（其他）\QtE5.7移植资料\iTOP-4412-QtE-移植QtE5.7系统\iTOP-开发板-QtE-移植QtE5.7系统\qt5.7）拷贝到“bin”目录下，并修改 qt5.7 的权限为 777。

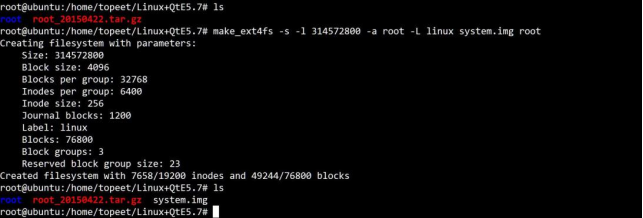

在“/home/topeet/Linux+QtE5.7”目录下，使用以下命令打包镜像：

make_ext4fs -s -l 314572800 -a root -L linux system.img root

生成“system.img”镜像文件。

至此，QtE5.7 的编译就全部完成了。

10.5 编译U-boot和Kernel镜像

Qt系统的inux 内核和 Android4.0.3 中的 Linux 内核源码是一样的，编译环境和编译方法也一样，自行搭建环境可参考第七章。使用已经配置好的环境需要修改.bashrc环境变量。注意：编译uboot和kernel使用的是arm-2009q3编译器，编译QtE5.7文件系统用的是arm-2014.05-29-arm-none-linux-gnueabi-i686-pc-linux-gnu.tar.bz2。

Qt的uboot和 Android4.0.3 的 Uboot 源码，编译器，参数配置，编译过程都是通用的，可参考7.3章节。

Qt的Linux内核的编译和 Android4.0.3 的内核、源码以及编译环境一样。区别在于“配置文件”不一样。

内核的编译是组合式配置文件，基本的配置文件名是“config_for_linux_YY_elite”，YY 表示用下表所示的参数替代。

硬件分类	配置文件
核心板 SCP 1G 或者 2G 内存	config_for_linux_scp_elite
核心板 POP 1G 内存	config_for_linux_pop_elite
核心板 POP 2G 内存	config_for_linux_pop2G_elite

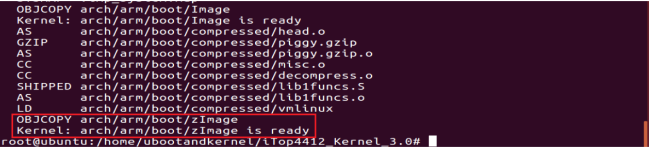

这里以 SCP 1G 核心板为例编译 zImage 内核镜像,那么配置文件为“config_for_linux_scp_elite”。

将光盘“06_源码_uboot 和 kernel”目录下的压缩包“iTop4412_Kernel_3.0_xxx.tar.gz”拷贝到 Ubuntu，然后解压，得到文件夹“iTop4412_Kernel_3.0 ”，如下图所示。

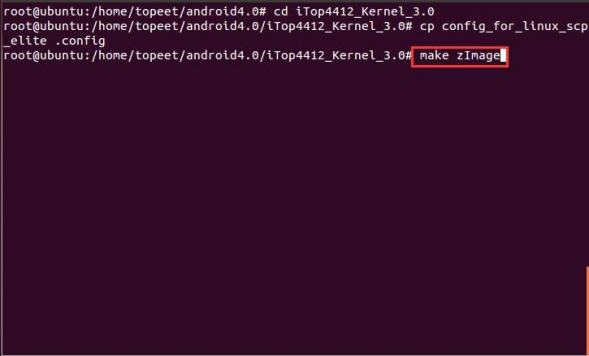

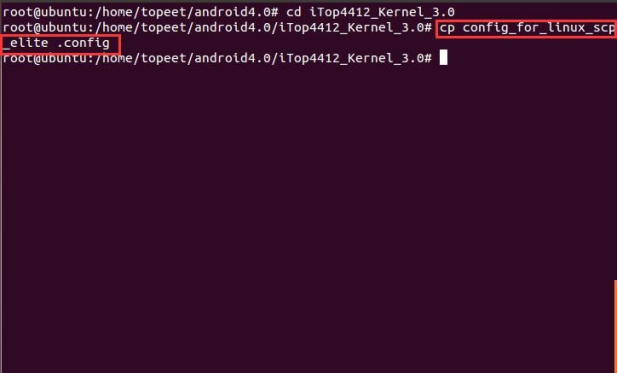

进入文件夹“iTop4412_Kernel_3.0 ”，使用命令“cp config_for_linux_scp_elite .config”覆盖自带的配置文件，如下图所示。

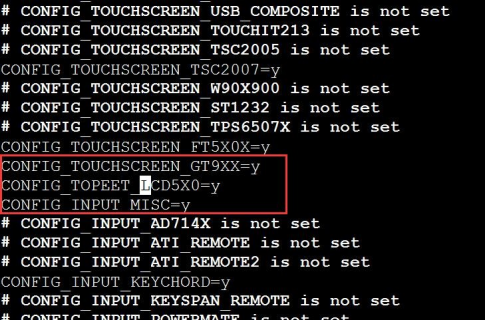

如果用户要使用 5 寸屏幕，先要参考用户手册“5.5 支持 5 寸屏的内核补丁文件”，给内核打补丁，然后使用命令“vim .config”,在文件中搜索关键词“CONFIG_TOUCHSCREEN_GT9XX=y”，在“CONFIG_TOUCHSCREEN_GT9XX=y”之后添加一行“CONFIG_TOPEET_LCD5X0=y”，添加完成之后，如下图所示。如果用户不使用 5 寸屏幕，则可以跳过这一步。
