香橙派OriengePi AiPro 华为昇腾芯片开发板开箱测评

文章目录

前言
OrangePi AIpro
总结

前言

博主有幸受邀CSDN测评香橙派与华为昇腾共同研发的OriengePi AiPro的开箱测评，本文会对正常使用的一些情况做记录，包括常用配置，docker配置使用，以及可能包含机器人相关的一些配置等，同时也会对产品的性能及使用的感受做分享。

2023.12月初，香橙派联合华为发布了基于昇腾的Orange Pi AIpro开发板，提供8/20TOPS澎湃算力，能覆盖生态开发板者的主流应用场景，让用户实践各种创新场景，并为其提供配套的软硬件。而价格更是极为亲民，8TOPS、8GB内存的创客价/预售价仅为799元，8TOPS、16GB内存的创客价/预售价仅为999元。¹

OrangePi AIpro(8T)采用昇腾AI技术路线，具体为4核64位处理器+AI处理器，集成图形处理器，支持8TOPS AI算力，拥有8GB/16GB LPDDR4X，可以外接32GB/64GB/128GB/256GB eMMC模块，支持双4K高清输出。 Orange Pi AIpro引用了相当丰富的接口，包括两个HDMI输出、GPIO接口、Type-C电源接口、支持SATA/NVMe SSD 2280的M.2插槽、TF插槽、千兆网口、两个USB3.0、一个USB Type-C 3.0、一个Micro USB（串口打印调试功能）、两个MIPI摄像头、一个MIPI屏等，预留电池接口，可广泛适用于AI边缘计算、深度视觉学习及视频流AI分析、视频图像分析、自然语言处理、智能小车、机械臂、人工智能、无人机、云计算、AR/VR、智能安防、智能家居等领域，覆盖 AIoT各个行业。 Orange Pi AIpro支持Ubuntu、openEuler操作系统，满足大多数AI算法原型验证、推理应用开发的需求²。

OrangePi AIpro

硬件相关及配置

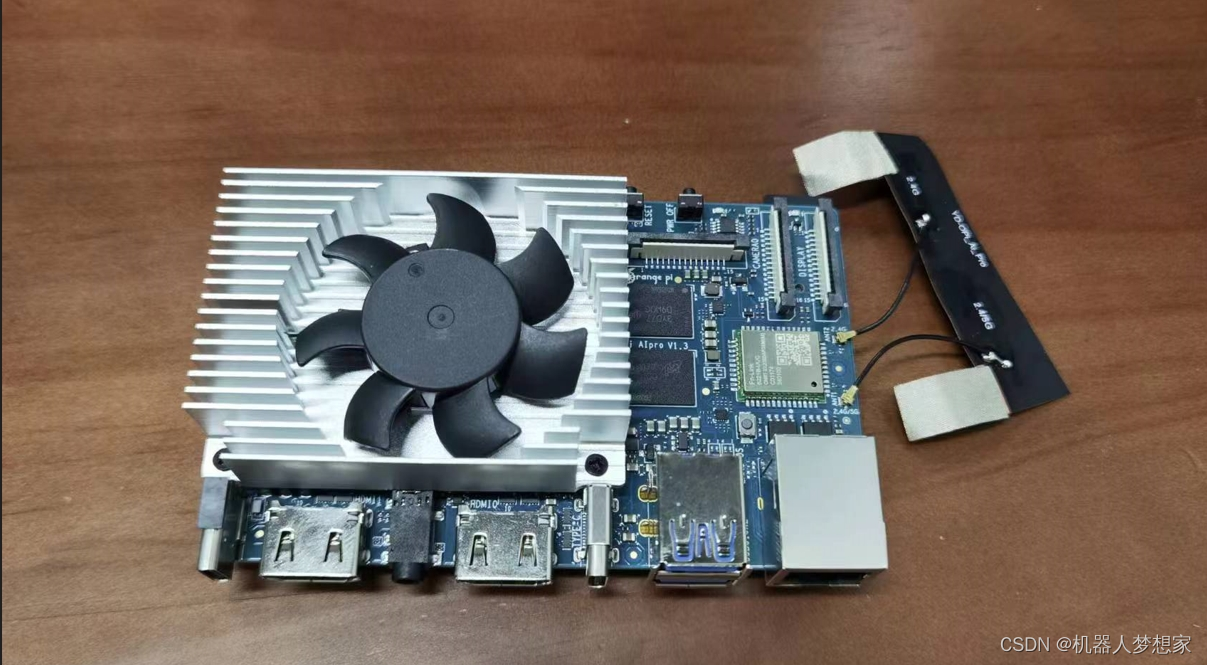

外观

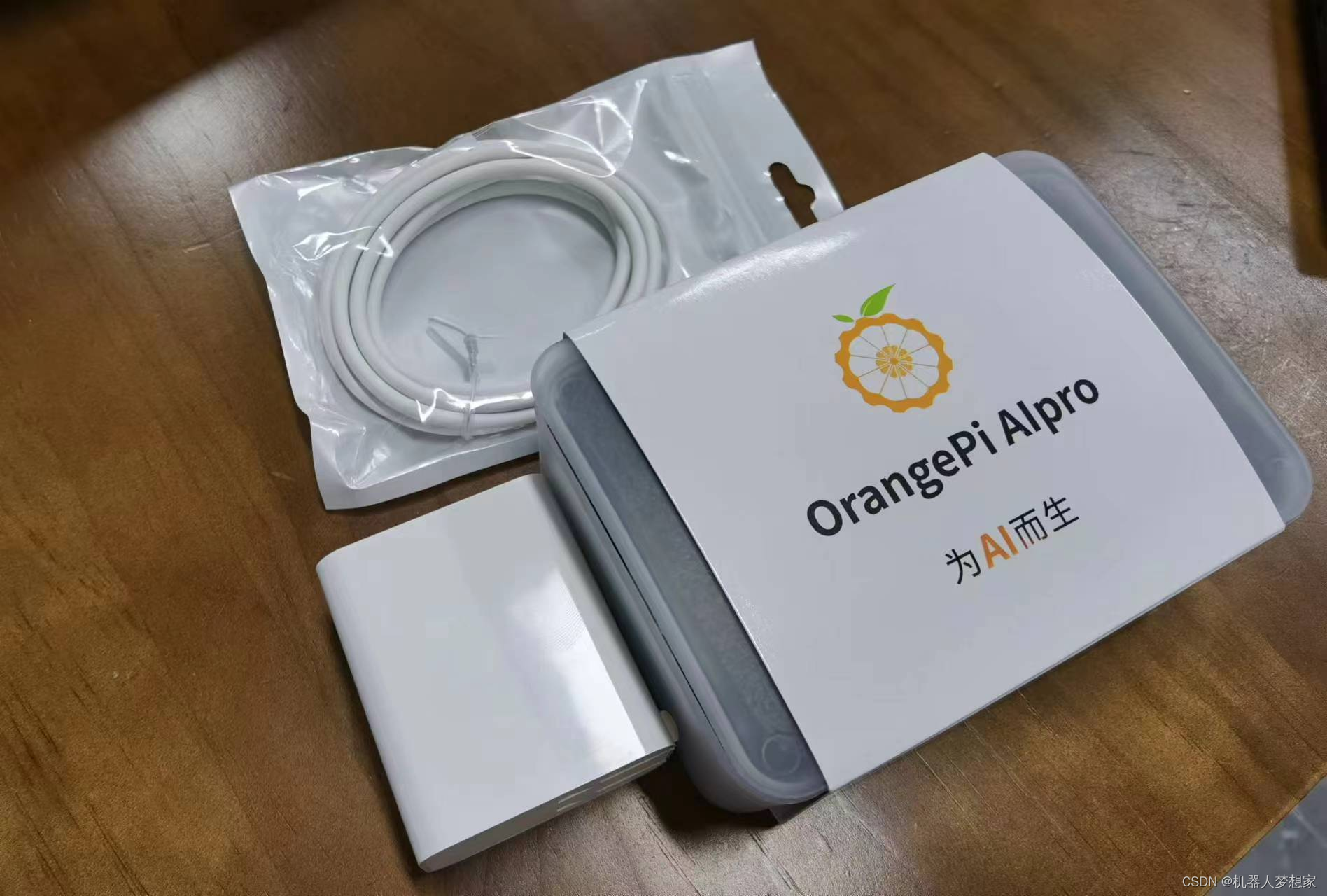

包含一个充电头，一个type c数据线，及香橙派主体

充电头支持：5V⎓3A/9V⎓3A/12V⎓3A/15V⎓3A/20V⎓3.25A

在这里插入图片描述

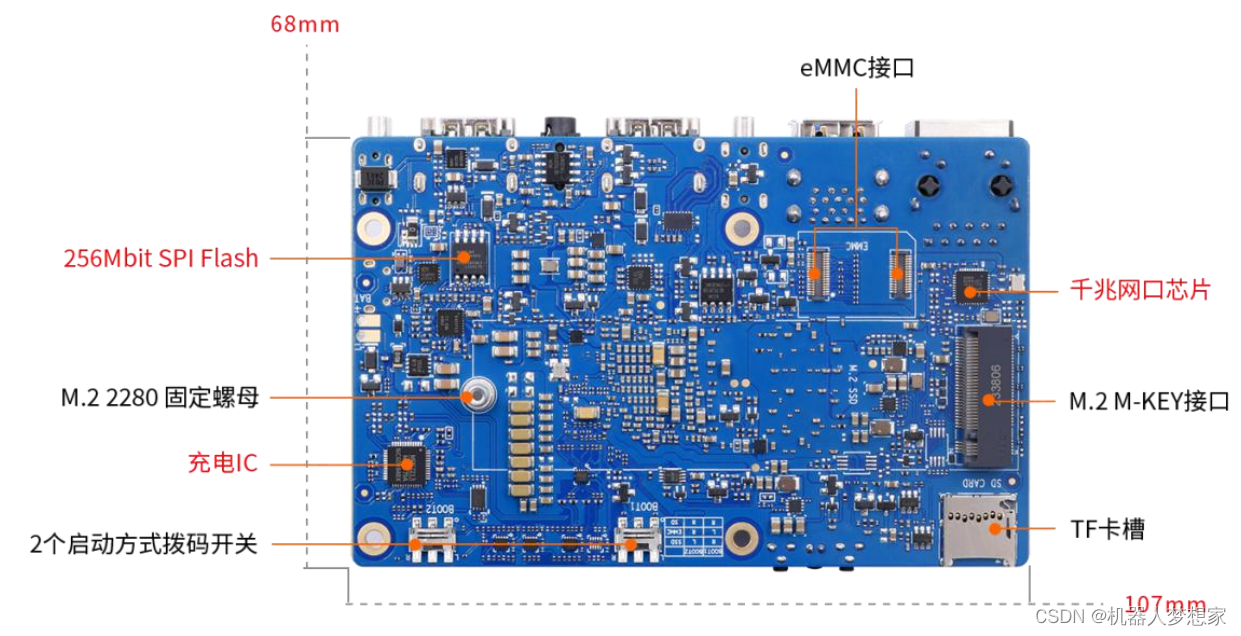

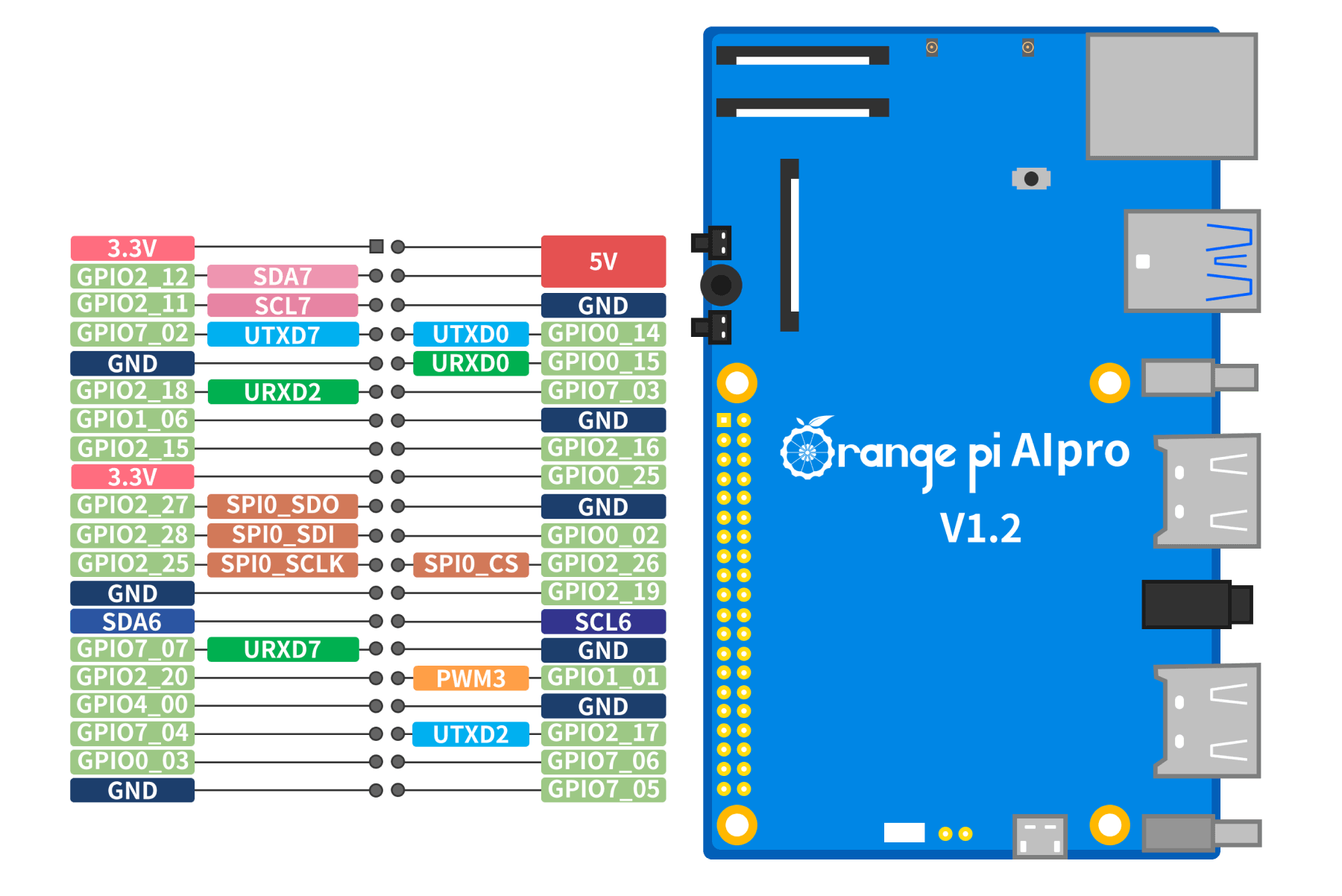

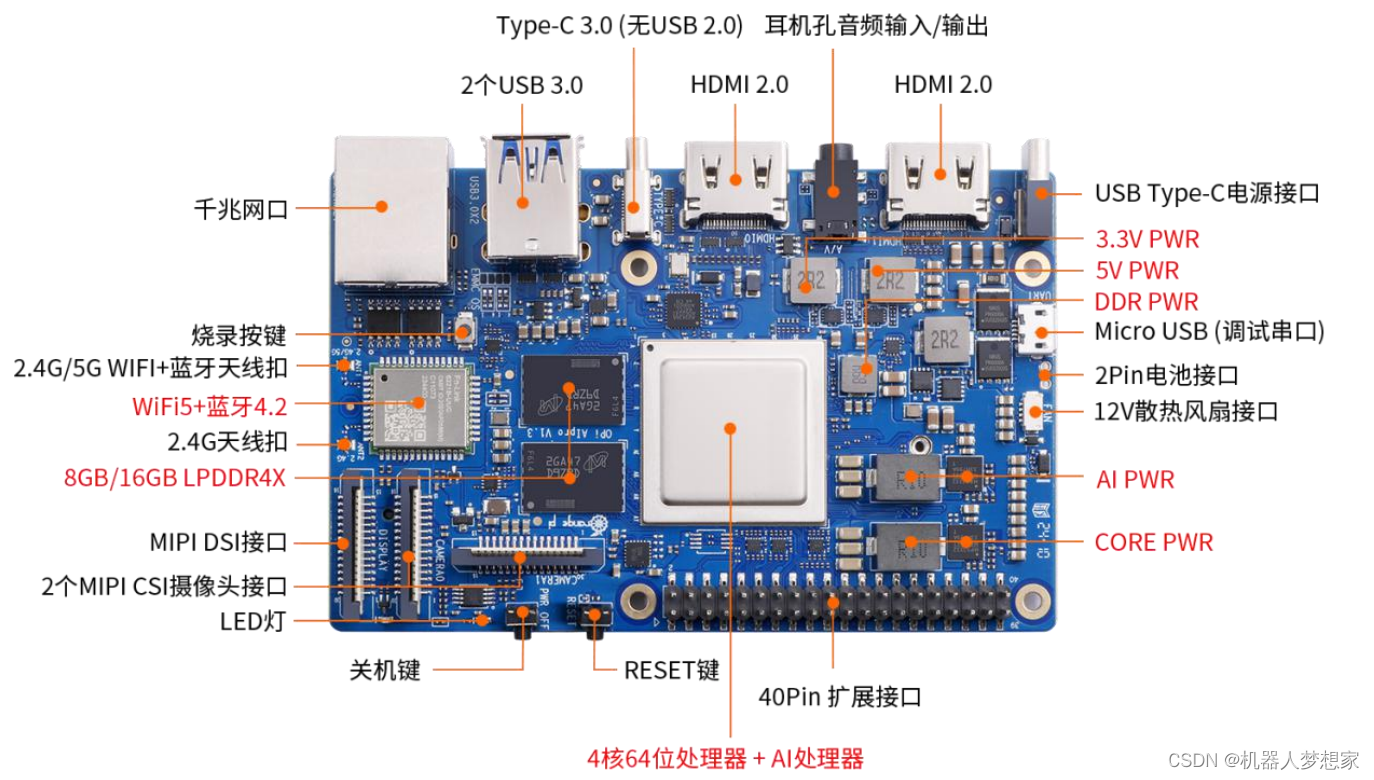

接口

在这里插入图片描述

配置虚拟桌面

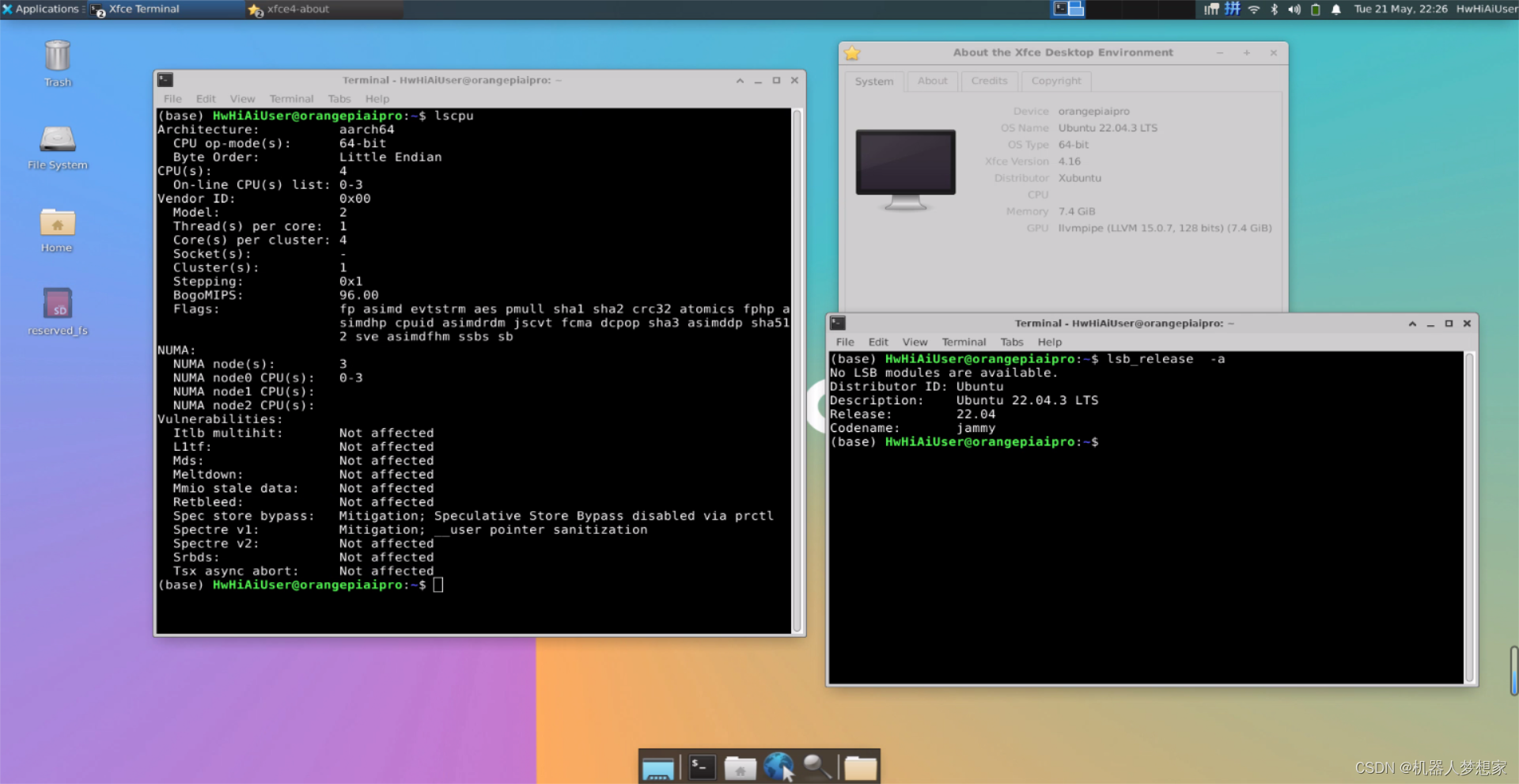

这里通过cat /proc/cpuinfo查到cpu架构是arm v8，wget下载对应的nomachine。

如果没有显示屏无法联网，可以通过路由器接有线到香橙派自动获取ip，通过路由器后台查看ip地址，系统默认开启了sshd，可以远程连接。

管理员账号：root
普通账号：HwHiAiUser
密码：Mind@123

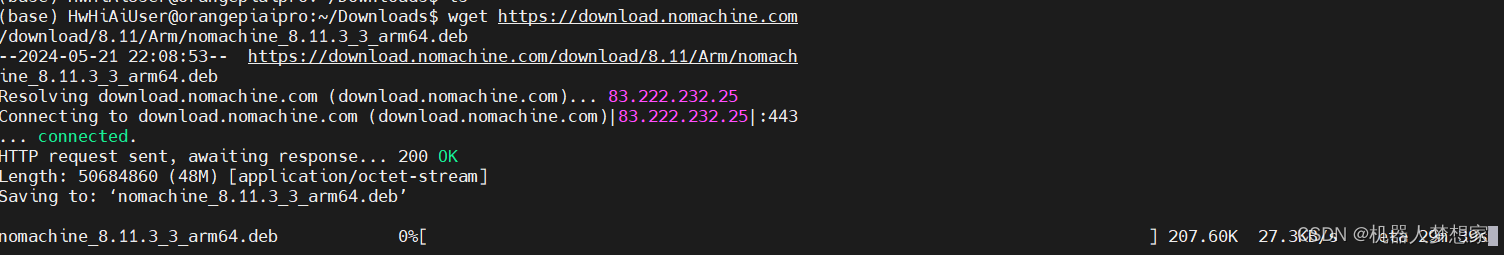

wget https://download.nomachine.com/download/8.11/Arm/nomachine_8.11.3_3_arm64.deb

在这里插入图片描述

安装

sudo apt-get update
cd ~/Downloads
sudo dpkg -i nomachine_8.11.3_3_arm64.deb

# -----OUT PUT--------
Unpacking nomachine (8.11.3-3) ...
Setting up nomachine (8.11.3-3) ...
NX> 700 Starting installation at: Tue, 21 May 2024 22:14:35.
NX> 700 Using installation profile: Ubuntu.
NX> 700 Installation log is: /usr/NX/var/log/nxinstall.log.
NX> 700 Installing nxrunner version: 8.11.3.
NX> 700 Installing nxplayer version: 8.11.3.
NX> 700 Installing nxnode version: 8.11.3.
NX> 700 Installing nxserver version: 8.11.3.
NX> 700 Installation completed at: Tue, 21 May 2024 22:14:58.
NX> 700 NoMachine was configured to run the following services:
NX> 700 NX service on port: 4000

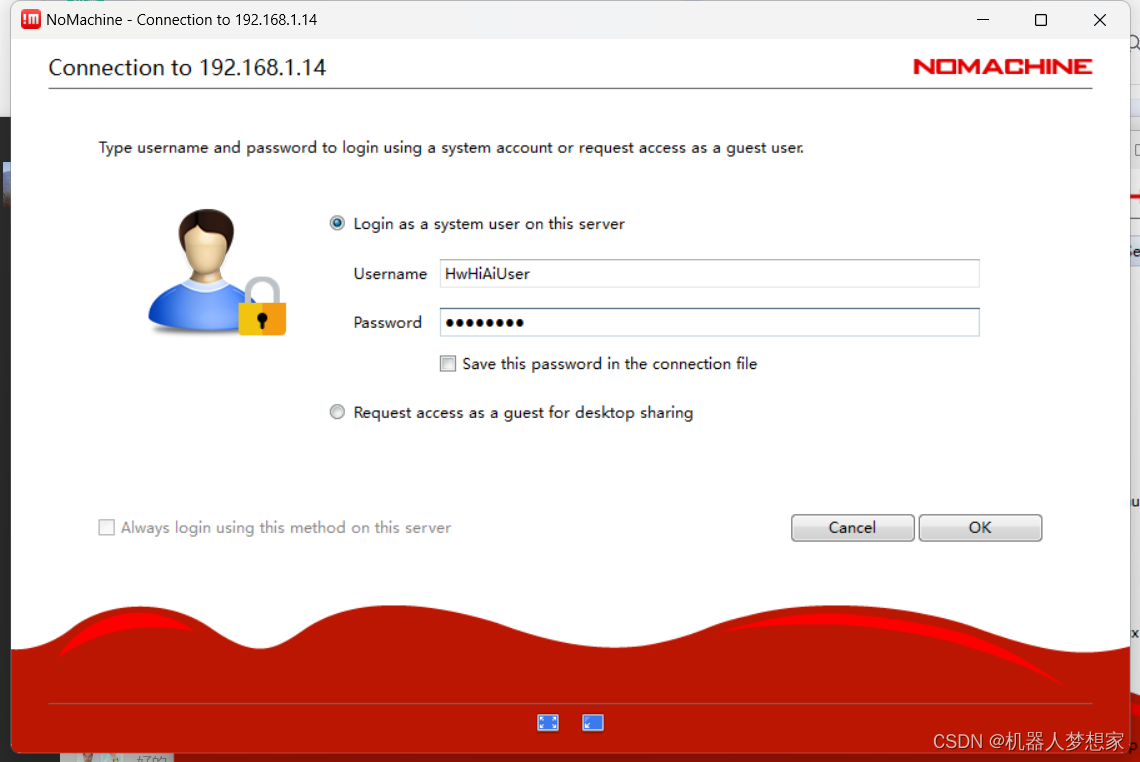

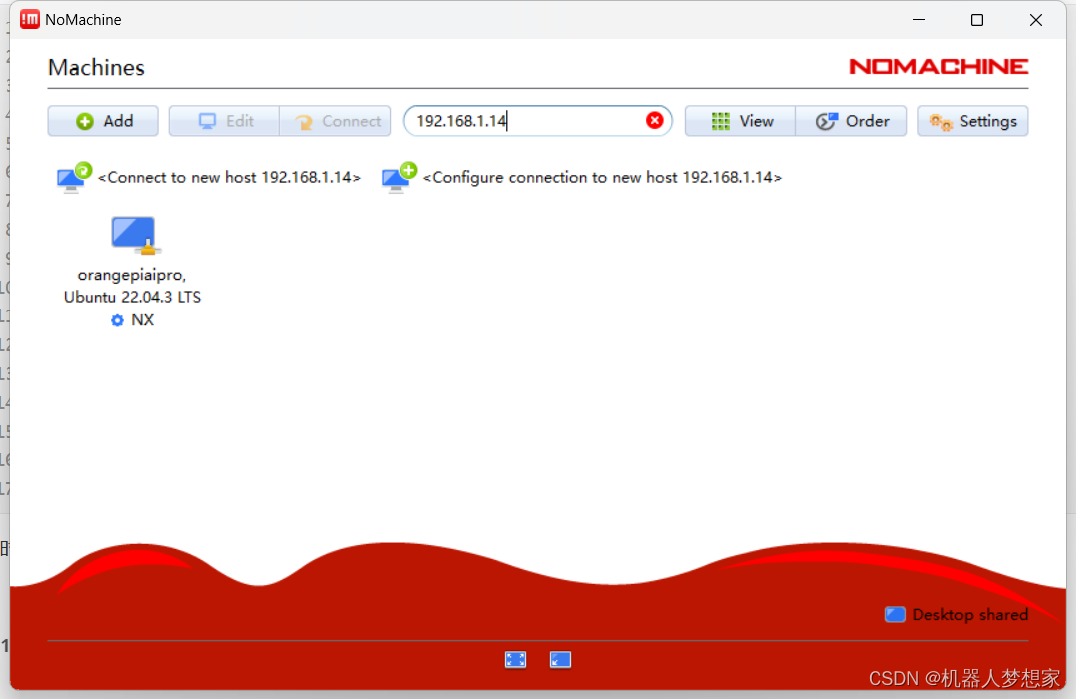

这时就能通过本地安装的nomachine远程连接过去了。

在这里插入图片描述

网络配置

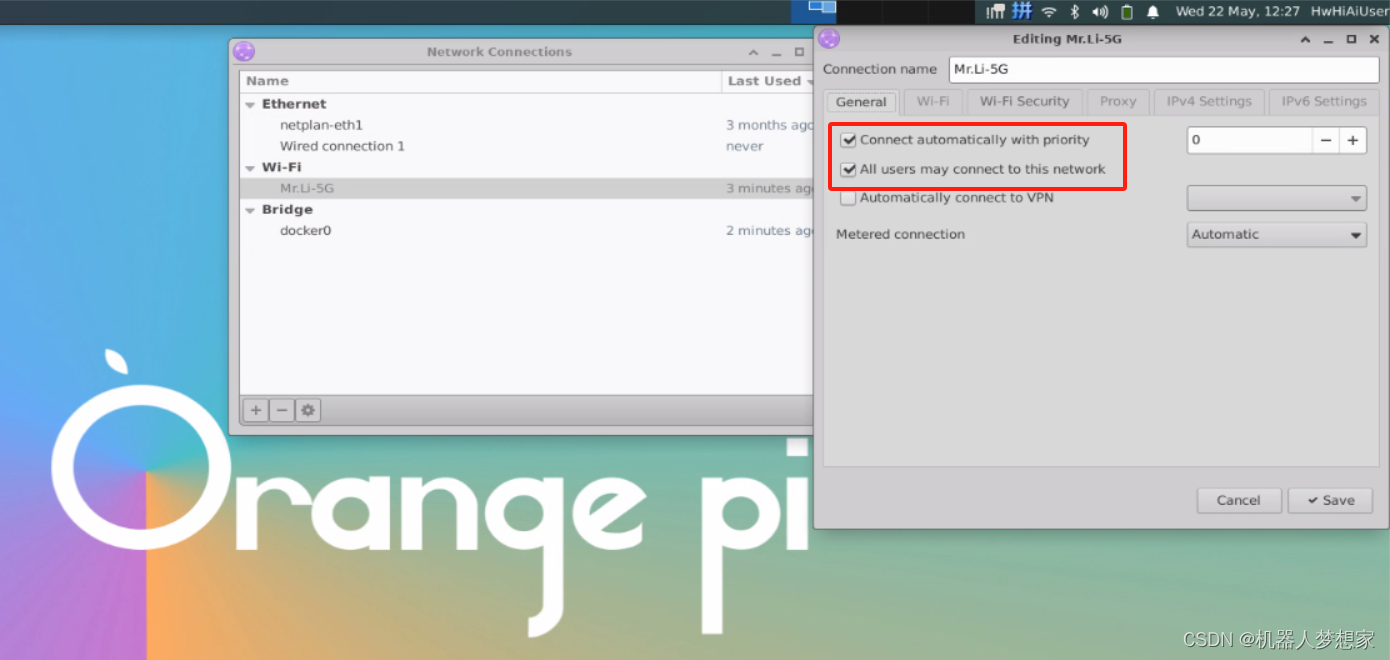

如果是无线，记得勾选所有用户都可使用，否则必须登录用户后才会自动连接无线

在这里插入图片描述

拓展swap内存

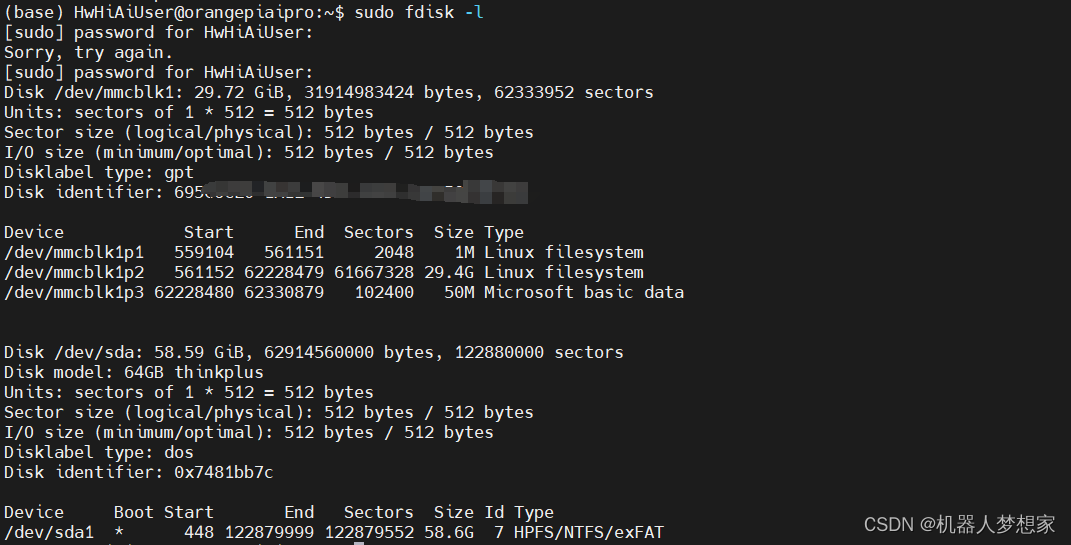

由于sd卡安装docker镜像已经占用比较多的存储空间，这里使用外部优盘拓展存储，查看当前外界存储：

fdisk -l

在这里插入图片描述

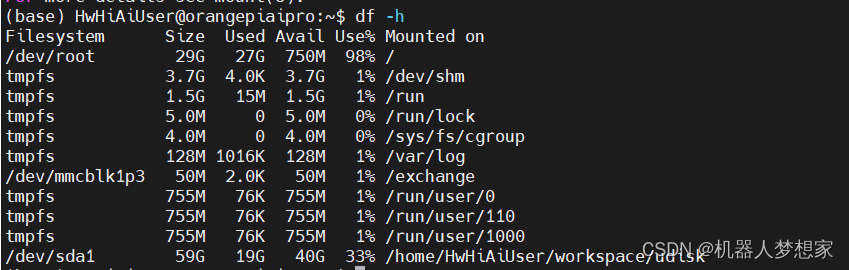

挂载到你的目标路径，

mount /dev/sda /home/HwHiAiUser/workspace/udisk/
df -h

在这里插入图片描述

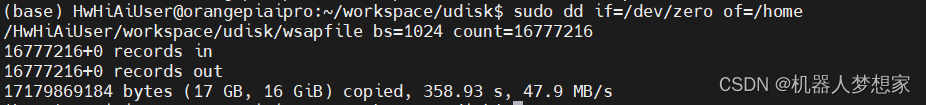

创建swap文件

sudo dd if=/dev/zero of=/home/HwHiAiUser/workspace/udisk/swapfile bs=1024 count=16777216

在这里插入图片描述

格式化分区文件

sudo mkswap /home/HwHiAiUser/workspace/udisk/swapfile

# -----Out Put-----
mkswap: /home/HwHiAiUser/workspace/udisk/swapfile: insecure permissions 0755, fix with: chmod 0600 /home/HwHiAiUser/workspace/udisk/swapfile
Setting up swapspace version 1, size = 16 GiB (17179865088 bytes)
no label, UUID=7baed9dd-d486-4b99-98bc-65ff3341655a

启动swap区

sudo swapon /home/HwHiAiUser/workspace/udisk/swapfile

校验是否启用，可以看到下图已经出现了一个15G的swap区

free -h

# -----Out Put-----
               total        used        free      shared  buff/cache   available
Mem:           7.4Gi       1.2Gi       599Mi        48Mi       5.6Gi       6.0Gi
Swap:           15Gi          0B        15Gi

停止使用swap区代码如下

sudo swapoff /home/HwHiAiUser/workspace/udisk/swapfile

软件相关及配置

docker

我的系统已经默认安装了docker，如果未安装可以自行下载。

# 报警如下处理方法
docker ps
permission denied while trying to connect to the Docker daemon socket at unix:///var/run/docker.sock: Get "http://%2Fvar%2Frun%2Fdocker.sock/v1.24/containers/json": dial unix /var/run/docker.sock: connect: permission denied

添加当前用户到docker组，即可解决上述报警

sudo gpasswd -a $USER docker  # 将当前用户添加至docker用户组
newgrp docker                 # 更新docker用户组

基础镜像搭建

这里打算以ros2 humble jammy做为此次的基础镜像。

docker pull ros:humble-perception-jammy

# -----OUT PUT--------
humble-perception-jammy: Pulling from library/ros
9b076355b79b: Pull complete
a0b98a01e18c: Pull complete
da8c8a40f001: Pull complete
aeb1b0e62af2: Pull complete
c44d471f288e: Pull complete
509cd74b317a: Pull complete
79337a550a6b: Pull complete
26db6393e0d5: Pull complete
8c7673b38fa6: Pull complete
040d7a25c186: Pull complete
27d776fd0281: Pull complete
799c0af82dd6: Pull complete
Digest: sha256:76cbc14b927751267c5a3068343cb532f71a157d2b1a3a9ed1c116e571149f71
Status: Downloaded newer image for ros:humble-perception-jammy

具体搭建博主写了一篇文章可以参考《raspberry pi/orienge pi等arm架构硬件打包ros humble docker开发镜像-CSDN博客》

pytorch安装及匹配

查看版本匹配可以参考这里

`torch`	`torchvision`	Python
`main` / `nightly`	`main` / `nightly`	`>=3.8`, `<=3.11`
`2.2`	`0.17`	`>=3.8`, `<=3.11`
`2.1`	`0.16`	`>=3.8`, `<=3.11`
`2.0`	`0.15`	`>=3.8`, `<=3.11`

博主选择的是torch 2.2和torchvision 0.17安装如下：

pip install opencv-python -i https://pypi.tuna.tsinghua.edu.cn/simple

pip install torch==2.2.0 -i https://pypi.tuna.tsinghua.edu.cn/simple
pip install torchvision==0.17.0 -i https://pypi.tuna.tsinghua.edu.cn/simple

软件测试使用

yolo v8测试使用

下载安装yolo v8

pip install ultralytics -i https://pypi.tuna.tsinghua.edu.cn/simple

运行测试程序：

yolo predict model=yolov8n.pt source='https://ultralytics.com/images/bus.jpg'

运行结果如下：

在这里插入图片描述
下图是训练所需的时常，训练3个epoch，4张图，117个实例，训练时长大约为36s

在这里插入图片描述

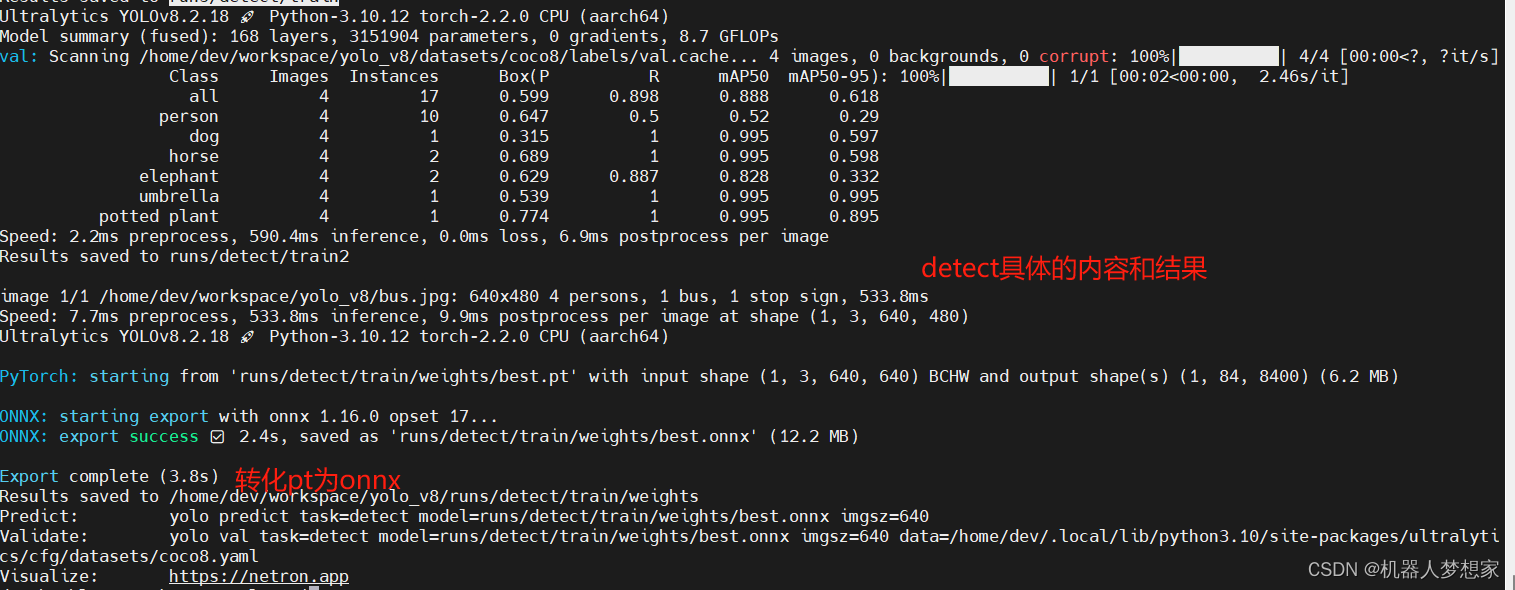

detect 4个人，1辆车，一个停车标志所用时间为533.8ms

在这里插入图片描述

模型转换

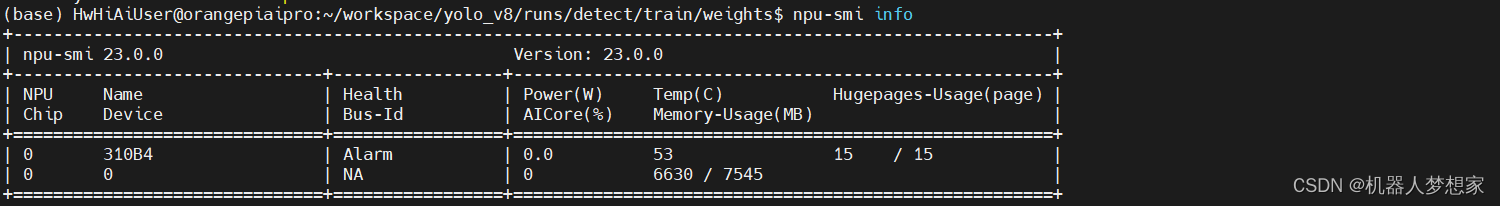

查询当前的npu名称

npu-smi info

在这里插入图片描述

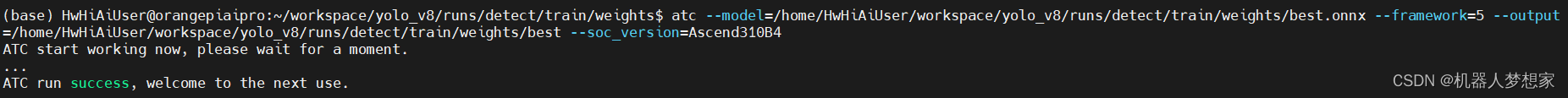

模型转换命令，根据情况设置参数，博主用的是上边这句：

atc --model=best.onnx --framework=5 --output=best --input_format=NCHW --log=error --soc_version=Ascend310B4

atc --model=yolo.onnx --framework=5 --output=yolo --input_format=NCHW --input_shape="input_image:1,3,640,640" --log=error --soc_version=Ascend310B4

在这里插入图片描述
博主测试了两次，转换时间大概需要28min。

总结

至此本篇对于香橙派在配置使用上做了日常使用和一些模型训练、推理、转换上的基本使用，前期主要实现了常用配置及docker、yolo v8的安装使用，开发板的使用体感流畅度都能保证，性能也能满足正常的使用，不管是运行docker还是yolo都能有不错的流畅性。开源社区也提供了大量的技术文档，让初入手的同学也能根据文档对使用及配置有总体的了解，发现问题同样也能在社区找到对应的解决流程。

在通过华为定义的格式ATC（Ascend Tensor Compiler）异构计算架构CANN体系下的模型转换的时间稍微有点长，但是调用已经转好的om模型运行时，推理速度非常快，这里凸显了8Tops npu算力对于深度学习领域方面有质的提升。

香橙派 AIpro是一款非常优秀 AI 边缘计算开发板，优秀的价格推动AI 部署的普遍化的进程，让每一个人都有机会能使用到高性能的AI开发硬件，推动AI整个生态环境的进步，希望有更多的小伙伴能在类似这种AI开发板的基础上学习和成长。
