源网荷储、虚拟电厂与微电网的协同架构与技术演进

一、技术架构解构与工程特征

在新型电力系统建设中，源网荷储一体化、虚拟电厂与微电网构成了从宏观规划到微观运行的完整技术矩阵。

源网荷储一体化是电力系统全局优化的核心框架，其本质是通过构建“电源侧-电网侧-负荷侧-储能侧”全要素互动体系，实现多时间尺度的能量流协调。从工程实践看，该模式依托数字孪生技术建立全网域时空调节模型，例如河南“引源入荷”项目通过聚合工业园区负荷与分布式光伏，实现分钟级供需动态平衡。其技术难点在于多能流耦合算法与跨省交易机制设计，需解决风光波动性与负荷预测偏差的协同控制问题。

图源于网络，侵删；

虚拟电厂（VPP） 作为分布式资源的数字聚合中枢，突破了物理电网的刚性约束。其典型架构包含资源层（5kW~10MW级分布式设备）、算法层（联邦学习驱动的资源聚合模型）与交易层（日前市场竞价引擎）。以深圳虚拟电厂为例，通过聚合充电桩、楼宇空调等可调负荷，单日调峰收益可达200万元/MW。工程师需重点关注资源响应延迟（需≤5分钟）与聚合容量精度（误差＜3%）等核心指标，并解决Modbus与IEC 61850协议转换等通信瓶颈。

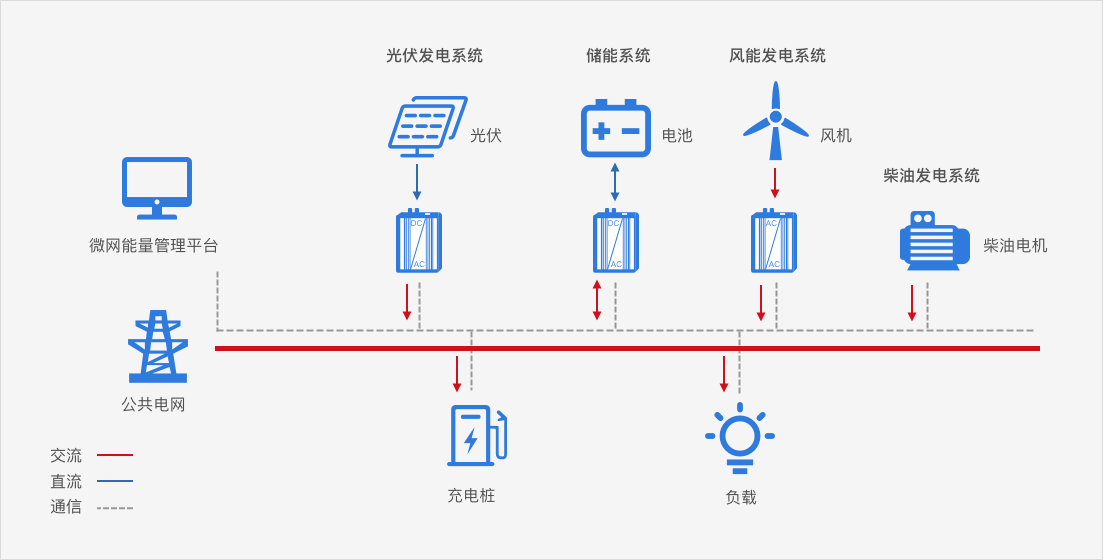

微电网 则是能源自治的物理载体，其技术特征体现在交直流混联拓扑与毫秒级黑启动能力。雄安新区数字微电网群通过氢储耦合技术实现72小时孤岛运行，供电可靠性达99.999%。对于工程设计而言，需优化电力电子变换装置（如双向AC/DC变流器）的损耗模型，并解决高比例可再生能源渗透下的谐波抑制难题。

二、协同运行机制与工程实践耦合

三者通过“全局优化-区域聚合-本地自治”的三级架构形成技术闭环。

在物理-虚拟协同层面，微电网作为实体供能单元向虚拟电厂提供可调度资源。

例如珠海横琴微电网集群通过VPP参与广东现货市场，将本地光伏余电以溢价0.15元/kWh出售，年度收益提升27%。这种模式下，工程师需构建“微电网-虚拟电厂”双向通信接口，确保调度指令传输延迟≤100ms。

图源于网络，侵删；

从安全-效益平衡角度，源网荷储平台通过全网负荷预测数据驱动虚拟电厂运行。江苏电网在夏季负荷高峰期间，向区域VPP下发500MW调峰指令，利用可中断负荷的快速响应特性（动作时间＜2秒）预防电网过载。此类场景要求开发基于模型预测控制（MPC）的联合优化算法，同步处理经济调度与安全约束。

技术融合的突破口在于通信协议统一与市场机制创新。5G电力切片技术与IEC 61850-90-5标准的结合，使VPP能够跨协议调度微电网资源；而浙江电力市场的“中长期合约+现货市场+辅助服务”多维交易体系，则为源网荷储项目开辟容量租赁（约80元/kW·年）与调频服务（报价0.5~2元/MW）的复合收益路径。

三、技术演进方向与工程挑战

虚拟电厂正向量子通信支撑的纳秒级响应系统演进。特斯拉Autobidder系统已实现5ms级资源调度，其核心在于量子密钥分发的低延迟特性与边缘计算节点的分布式部署。工程师需攻克量子加密芯片的功耗优化（目标＜10W）与异构设备兼容性问题。

微电网的氢储耦合技术成为长时储能突破口。张家口冬奥微电网配置10MW电解槽，通过“光伏制氢-燃料电池发电”路径实现72小时离网供电，但系统效率（当前约45%）与设备成本（＞8000元/kW）仍需优化。建议采用质子交换膜电解槽（PEM）与固态储氢罐组合方案，目标将LCOH降至1.5元/Nm³。

源网荷储一体化则向数字孪生驱动的全要素仿真深化。国家电网“新能源云”平台已接入超300GW资源，通过实时仿真引擎预测省级电网96小时内的风光出力与负荷曲线，预测精度达92%。未来需构建基于联邦学习的跨区域协同模型，解决数据孤岛与隐私保护矛盾。

四、工程实施策略与典型场景适配

对于电气工程师而言，需根据应用场景选择最优技术组合：

新能源高渗透区域（如西北风光基地）：优先部署源网荷储系统，通过高压直流输电（±800kV）实现跨省电力互济，配套电化学储能（≥4小时容量）平抑功率波动。

负荷密集城市群（如长三角）：发展虚拟电厂集群，聚合商业楼宇空调（调节潜力15%~30%）与电动汽车V2G资源（响应时间＜1分钟），参与日前市场峰谷套利。

供电可靠性敏感场景（如数据中心）：构建智慧微电网群，采用双环路拓扑与超级电容储能（循环寿命＞100万次），确保关键负荷的99.9999%供电可用性。

在设备选型层面，建议：

• 虚拟电厂聚合平台选用支持OPC UA与MQTT协议的边缘网关；

• 微电网储能系统优先选用液冷磷酸铁锂电池（循环效率＞95%）；

• 源网荷储项目配置具备惯量支撑功能的风电机组（短路比≥1.5）；

五、结语：技术集成的工程哲学

新型电力系统的构建本质是“刚性电网”向“柔性生态”的范式转换。源网荷储一体化提供全局优化框架，虚拟电厂实现市场价值挖掘，微电网保障本地能源韧性——三者如同电力系统的“神经中枢”“血液循环”与“免疫系统”，共同支撑能源数字化转型。未来，量子通信、氢储融合与AI调度算法的深度耦合，将推动电力工程进入“物理-信息-价值”三网融合的新纪元。
