滑模控制:积分滑模控制器设计方法及其理稳定性证明

摘要

   本篇博客用于记录个人学习相关,内容涉及积分滑模及其抖振抑制。阅读该博客需具有基本的线性滑模及一阶常微分方程相关知识。

引言

  积分滑模是在基本线性滑模基础上的一个新形式,目前能找到最早的记录是由滑模创始人Utkin在1996年的CDC会议论文[1]中提出,该论文所阐述积分滑模相对于基本的线性滑模有以下两个改进,一是初始时刻状态便在滑模面上,省去了基本线性滑模中状态趋向于滑模面的这一个过程,保证了全过程的鲁棒性,二是积分滑模可以削减抖振。

问题

  对于一个理想的无扰动及不确定性的非线性自治系统(本文均考虑自治系统)
x ˙ = f ( x ) + B ( x ) u \begin{equation} \dot x=f(x)+B(x)u \end{equation} x˙=f(x)+B(x)u其中 f ( x ) ∈ R n f(x)\in \R^n f(x)Rn B ( x ) ∈ R n × n B(x)\in \R^{n \times n} B(x)Rn×n为非奇异矩阵,且都是已知的,我们可以找到一个 u = u 0 ∈ R n u=u_0 \in \R^n u=u0Rn,使得该系统稳定,比如: u 0 = − B − 1 ( f ( x ) + x ) u_0=-B^{-1}(f(x)+x) u0=B1(f(x)+x),则有
x ˙ = − x \begin{equation}\dot x=-x \end{equation} x˙=x此时通过Lyapunov定理或直接求解常微分方程即可得到该系统是渐近稳定的。
然而实际系统中扰动和不确定性是不可避免的,其一般的系统方程表示为:
x ˙ = f ( x ) + B ( x ) u + h ( x , t ) \begin{equation}\dot x=f(x)+B(x)u+h(x,t)\end{equation} x˙=f(x)+B(x)u+h(x,t) 其中h(x,t)为匹配扰动(本文只考虑匹配扰动),也就是说该扰动在控制矩阵张成的子空间中: h ( x , t ) ∈ s p a n { B ( x ) } h(x,t)\in span \{B(x)\} h(x,t)span{B(x)},或者说能表示为: h ( x , t ) = B ( x ) u h h(x,t)=B(x)u_h h(x,t)=B(x)uh
  对于含扰动及不确定性的系统,显然上述的 u 0 u_0 u0不能使其稳定。目前存在很多相关的控制器能使其稳定,本文考虑使用积分滑模控制器。

假设一:扰动有上界,即 ∣ ∣ u h ∣ ∣ < D ||u_h||<D ∣∣uh∣∣<D D 为一大于零的常数 D为一大于零的常数 D为一大于零的常数

积分滑模控制器

  积分滑模的滑模函数设计如下: s = s 0 ( x ) + z , z ˙ = − ∂ s 0 ∂ x ( f ( x ) + B ( x ) u 0 ( x ) ) , z ( 0 ) = − s 0 ( x ( 0 ) ) \begin{align}s=&s_0(x)+z,\notag \\ \dot z=&-\frac{\partial s_0}{\partial x}\left(f(x)+B(x) u_0(x)\right),\quad z(0)=-s_0(x(0)) \end{align} s=z˙=s0(x)+z,xs0(f(x)+B(x)u0(x)),z(0)=s0(x(0))
式(4)的等价形式: s = s 0 ( x ) − ∫ 0 t ∂ s 0 ∂ x ( f ( x ) + B ( x ) u 0 ( x ) ) − s 0 ( x ( 0 ) ) \begin{equation}s=s_0(x)-\int_0^t{\frac{\partial s_0}{\partial x}\left(f(x)+B(x) u_0(x)\right)}-s_0(x(0))\end{equation} s=s0(x)0txs0(f(x)+B(x)u0(x))s0(x(0))
其中 s 0 ( x ) s_0(x) s0(x)可设计为, s 0 ( x ) = B − 1 x s_0(x)=B^{-1}x s0(x)=B1x ∂ s 0 ∂ x = B − 1 \frac {\partial {s_0}}{\partial {x}}=B^{-1} xs0=B1
显然有s(0)=0。
设计 u = u 0 + u I ∈ R n u=u_0+u_I \in \R^n u=u0+uIRn,其中 u I = − ( D + η ) s i g n ( s ) u_{I}=-(D+\eta)\rm \bold {sign}(s) uI=(D+η)sign(s) s i g n ( s ) = [ s i g n ( s 1 ) , s i g n ( s 2 ) , … s i g n ( s n ) ] T \rm {\bold {sign(s)}}=[\rm {sign(s_1), sign(s_2), \ldots sign(s_n)}]^T sign(s)=[sign(s1),sign(s2),sign(sn)]T η \eta η为一大于零的常数。

稳定性证明

  设计候选Lyapunov函数为: V = 1 2 s T s V=\frac{1}{2}s^Ts V=21sTs,其对时间导数为:
V ˙ = s T s ˙ = s T ( s ˙ 0 + z ˙ ) = s T B − 1 ( f ( x ) + B ( x ) ( u 0 + u I + u h ) − f ( x ) − B ( x ) u 0 ) = s T ( u h − ( D + η ) s i g n ( s ) ) < − η s T s i g n ( s ) < 0 \begin{align} \dot V=&s^T \dot s \notag \\ =&s^T(\dot s_0+ \dot z) \notag \\ =&s^TB^{-1}\left(f(x)+B(x)(u_0+u_I+u_h)-f(x)-B(x)u_0\right) \notag \\ =&s^T(u_h-(D+\eta)\rm{\bold {sign}}(s)) \notag \\ <&-\eta s^T \rm{\bold {sign}}(s)<0 \end{align} V˙====<sTs˙sT(s˙0+z˙)sTB1(f(x)+B(x)(u0+uI+uh)f(x)B(x)u0)sT(uh(D+η)sign(s))ηsTsign(s)<0
  因此s是渐近稳定的,满足可达性要求。
对于 s = 0 s=0 s=0有, s ˙ = 0 \dot s=0 s˙=0,对式(4)求导有
x ˙ = f ( x ) + B ( x ) u 0 \begin{equation} \dot x=f(x)+B(x)u_0 \end{equation} x˙=f(x)+B(x)u0
根据式(2),系统是渐近稳定的。

抖振抑制

  抖振抑制的方法比较多,像饱和函数边界层、观测器、以及这里提到的积分滑模。使用饱和函数构建边界层会使得滑模变量只能收敛到边界层内,而不是真的等于0,损失了鲁棒性及精度,观测器一般就是构造扰动观测器去估计扰动并进行补偿,进而切换项只需抵抗估计误差即可,相对来说比较有效果。
  Utkin在该论文中虽然说的是积分滑模抑制抖振,但实际上是用的一阶滤波器做等效控制的方法,一阶滤波器设计为:
μ u ˙ e q + u e q = u I \begin{equation}\mu \dot u_{eq}+u_{eq}=u_I\end{equation} μu˙eq+ueq=uI然后直接设计 u = u 0 + u e q u=u_0+u_{eq} u=u0+ueq即可,此时滑模面设计为 s = s 0 ( x ) − ∫ 0 t ∂ s 0 ∂ x ( f ( x ) + B ( x ) ( u − u I ) ) − s 0 ( x ( 0 ) ) \begin{equation}s=s_0(x)-\int_0^t{\frac{\partial s_0}{\partial x}\left(f(x)+B(x)(u-u_I)\right)}-s_0(x(0))\end{equation} s=s0(x)0txs0(f(x)+B(x)(uuI))s0(x(0))为啥要改成这样,其实还是稳定性证明的需要,设计候选Lyapunov函数 V = 1 2 s T s V=\frac{1}{2}s^Ts V=21sTs,求导有:
V ˙ = s T s ˙ = s T ( s ˙ 0 + z ˙ ) = s T B − 1 ( f ( x ) + B ( x ) ( u 0 + u e q + u h ) − f ( x ) − B ( x ) ( u 0 + u e q − u I ) ) = s T ( u h − ( D + η ) s i g n ( s ) ) < − η s T s i g n ( s ) < 0 \begin{align} \dot V=&s^T \dot s \notag \\ =&s^T(\dot s_0+ \dot z) \notag \\ =&s^TB^{-1}\left(f(x)+B(x)(u_0+u_{eq}+u_h)-f(x)-B(x)(u_0+u_{eq}-u_I)\right) \notag \\ =&s^T(u_h-(D+\eta)\rm{\bold {sign}}(s)) \notag \\ <&-\eta s^T \rm{\bold {sign}}(s)<0 \end{align} V˙====<sTs˙sT(s˙0+z˙)sTB1(f(x)+B(x)(u0+ueq+uh)f(x)B(x)(u0+uequI))sT(uh(D+η)sign(s))ηsTsign(s)<0
系统渐近稳定。

讨论

  积分滑模相对于基本的线性滑模有两个优点,一个是初始时刻状态便在滑模面上,从而保证了整个过程的鲁棒性;另一个就是抑制抖振,虽然积分滑模不直接用于设计无抖振的控制器,而是通过一阶低通滤波器设计的,但是通过积分滑模可以证明该控制器的稳定性。
  举个简单例子,对于系统 x ˙ 1 = x 2 x ˙ 2 = u + d \begin{align}\dot x_1=&x_2 \notag \\ \dot x_2=&u+d \end{align} x˙1=x˙2=x2u+d如果是使用线性滑模,设计滑模函数 s = x 1 + x 2 s=x_1+x_2 s=x1+x2 u = − x 2 + u s m c u=-x_2+u_{smc} u=x2+usmc u s m c = − ( D + η ) s i g n ( s ) u_{smc}=-(D+\eta)\rm sign(s) usmc=(D+η)sign(s)。此时能使得系统稳定,但是抖振比较大。
  如果直接使用一阶滤波器(8),那么构造候选Lyapunov函数 V = 1 2 s 2 V=\frac{1}{2}s^2 V=21s2,求导:
V ˙ = s ( x 2 + u + d ) = s ( u e q + d ) \begin{align} \dot V=&s(x_2+u+d)\notag \\ =&s(u_{eq}+d) \end{align} V˙==s(x2+u+d)s(ueq+d)会发现此时是无法证明 V ˙ \dot V V˙小于零的。

总结

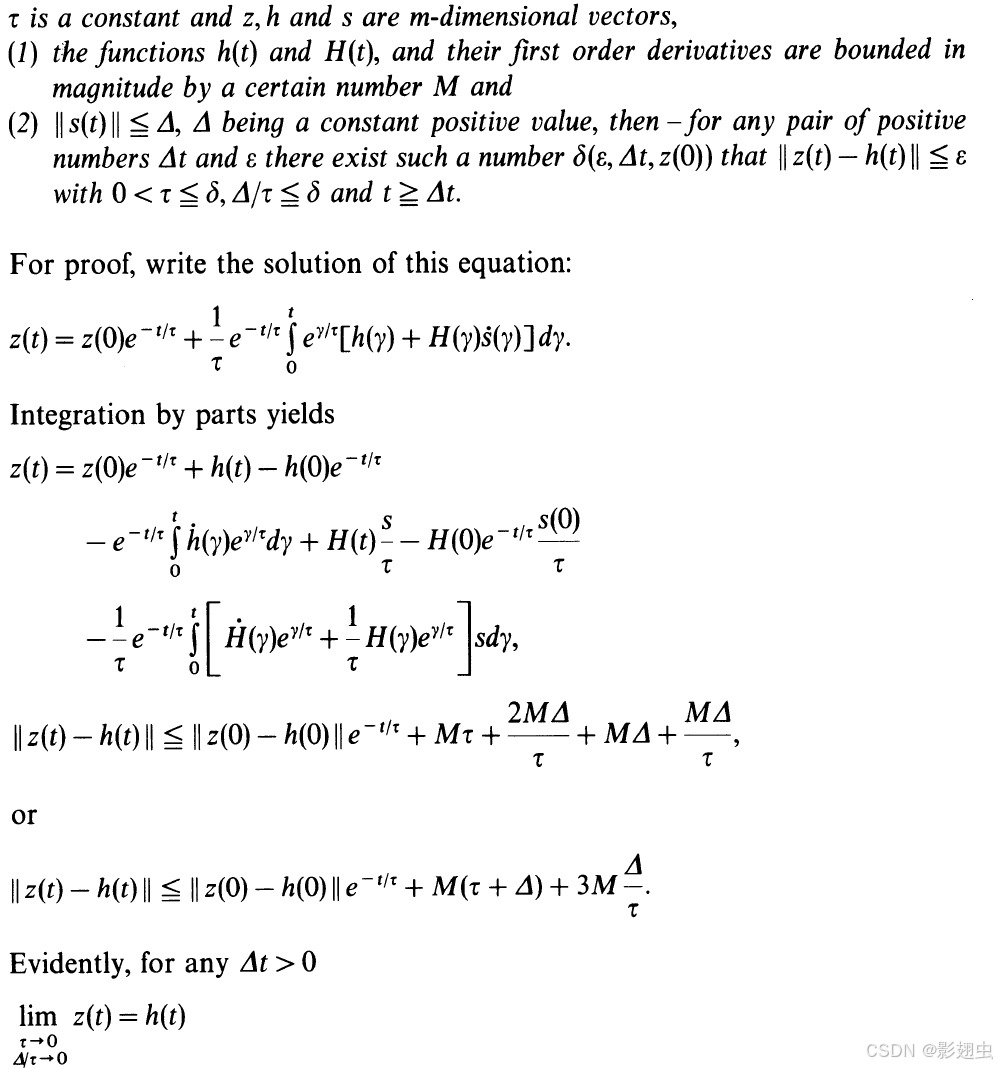

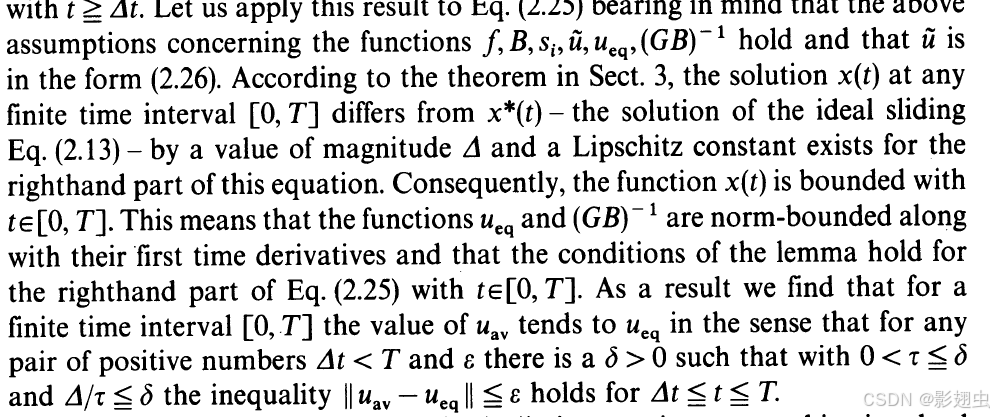

  积分滑模通过使用一阶滤波器抑制抖振,同时初始时刻状态在滑模面上,保证了全过程的鲁棒性,具体可参考[1]。一阶滤波器后的 u e q u_{eq} ueq u I u_I uI其实是有误差的,但是误差有界,比较小,可参考[2]的第二十三和二十四页,大致证明如下:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

参考文献

[1] V. I. Utkin and J. Shi, “Integral sliding mode in systems operating under uncertainty conditions,” in Proc. 35th IEEE Conf. Decis. Control, vol. 4, Kobe, Japan, Dec. 1996, pp. 4591–4596.
[2]V. Utkin, Sliding Modes inControl and Optimization (Ser.Communication and Control Engineering). Berlin, Germany: Springer-Verlag, 1992.
