EG2104带SD功能高压600V2A半桥驱动芯片

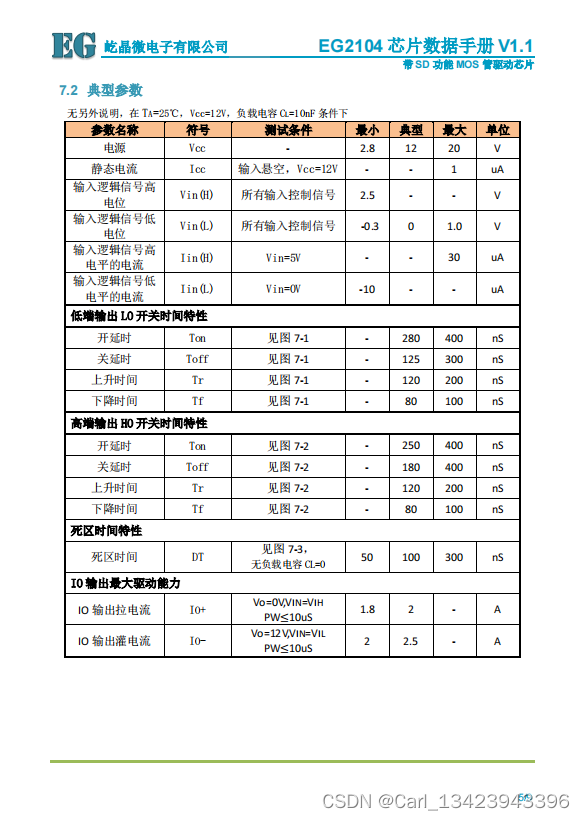

1. 特性



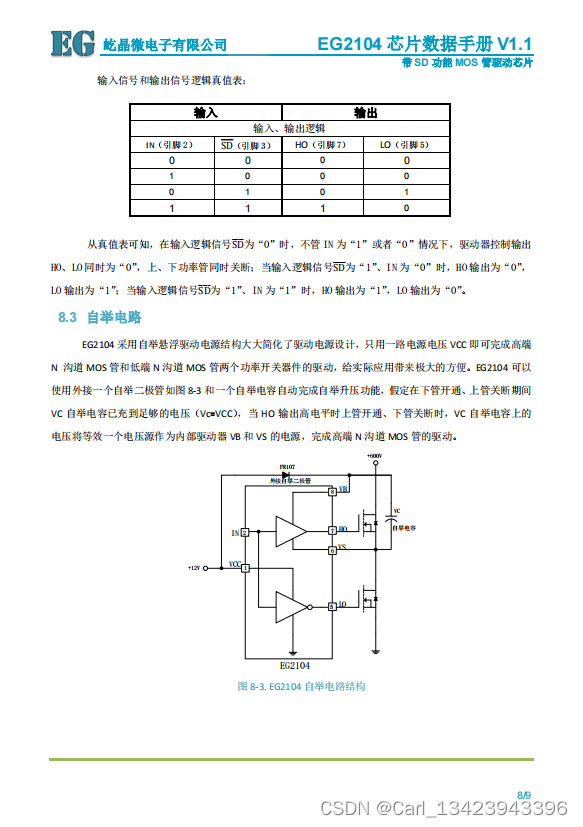

高端悬浮自举电源设计，耐压可达 600V



适应 5V、3.3V 输入电压



最高频率支持 500KHZ



低端 VCC 电压范围 2.8V-20V



输出电流能力 I O +/- 2A/2.5A



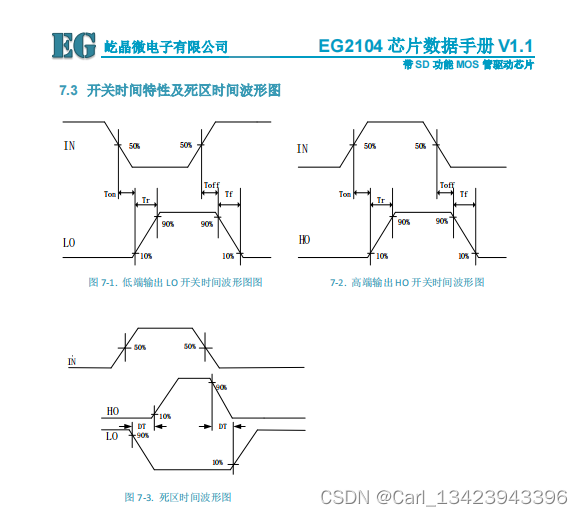

内建死区控制电路



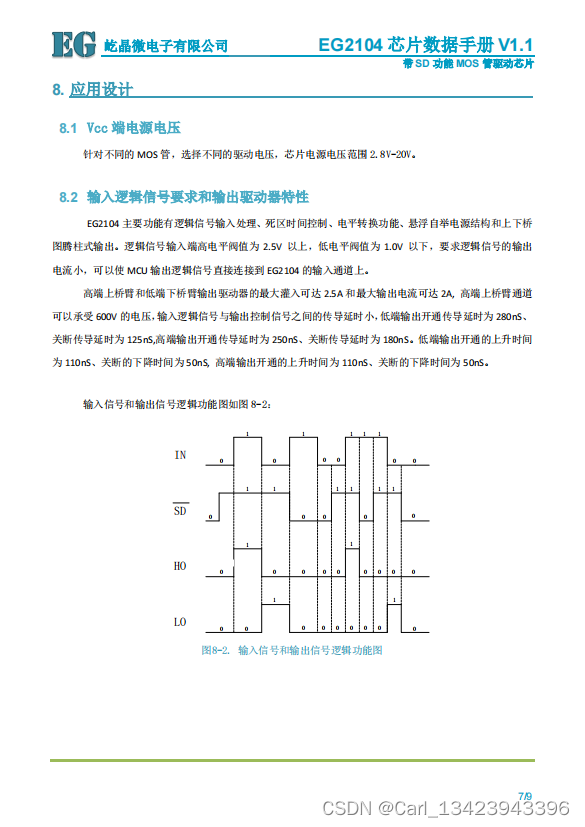

SD输入通道低电平有效，关闭 HO、LO 输出。



外围器件少



静态电流小于 1uA，非常适合电池场合



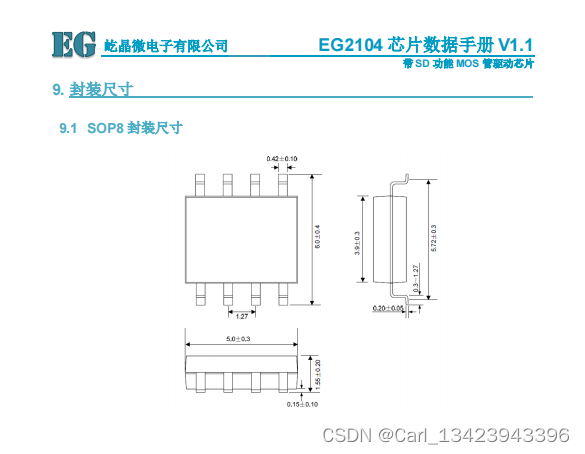

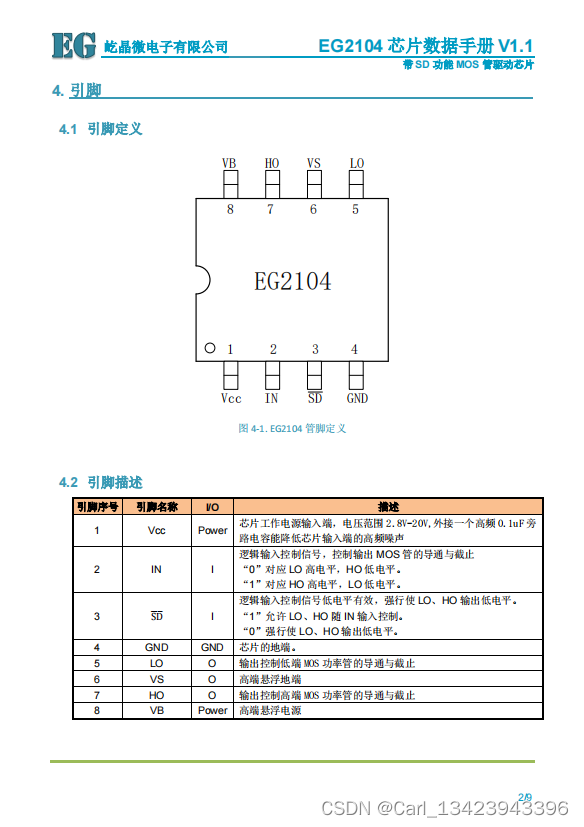

封装形式：SOP-8

2. 描述

EG2104 是一款高性价比的带SD功能的 MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC 中的驱动电路。

EG2104 高端的工作电压可达 600V，低端 Vcc 的电源电压范围宽 2.8V～20V，静态功耗小于 1uA。该芯片输入通道 IN 内建了一个 200K 下拉电阻，SD内建了一个 200K 下拉电阻,在输入悬空时使上、下功率 MOS管处于关闭状态,输出电流能力 I O +/- 2/2.5A，采用 SOP8 封装。

3.应用领域



移动电源高压快充开关电源



无线充电驱动器变频水泵控制器

 DC-DC 电源



无刷电机驱动器



高压 Class-D 类功放
