1.
特点
高端悬浮自举电源设计,耐压可达 80V
内建死区控制电路
自带闭锁功能,彻底杜绝上、下管输出同时导通
采用半桥达林顿管输出结构具有 1A 大电流栅极驱动能力
专用于无刷电机 N 沟道 MOS 管、IGBT 管栅极驱动
HIN 输入通道高电平有效,控制高端 HO 输出
LIN 输入通道低电平有效,控制低端 LO 输出
外围器件少
静态电流小:4.5mA

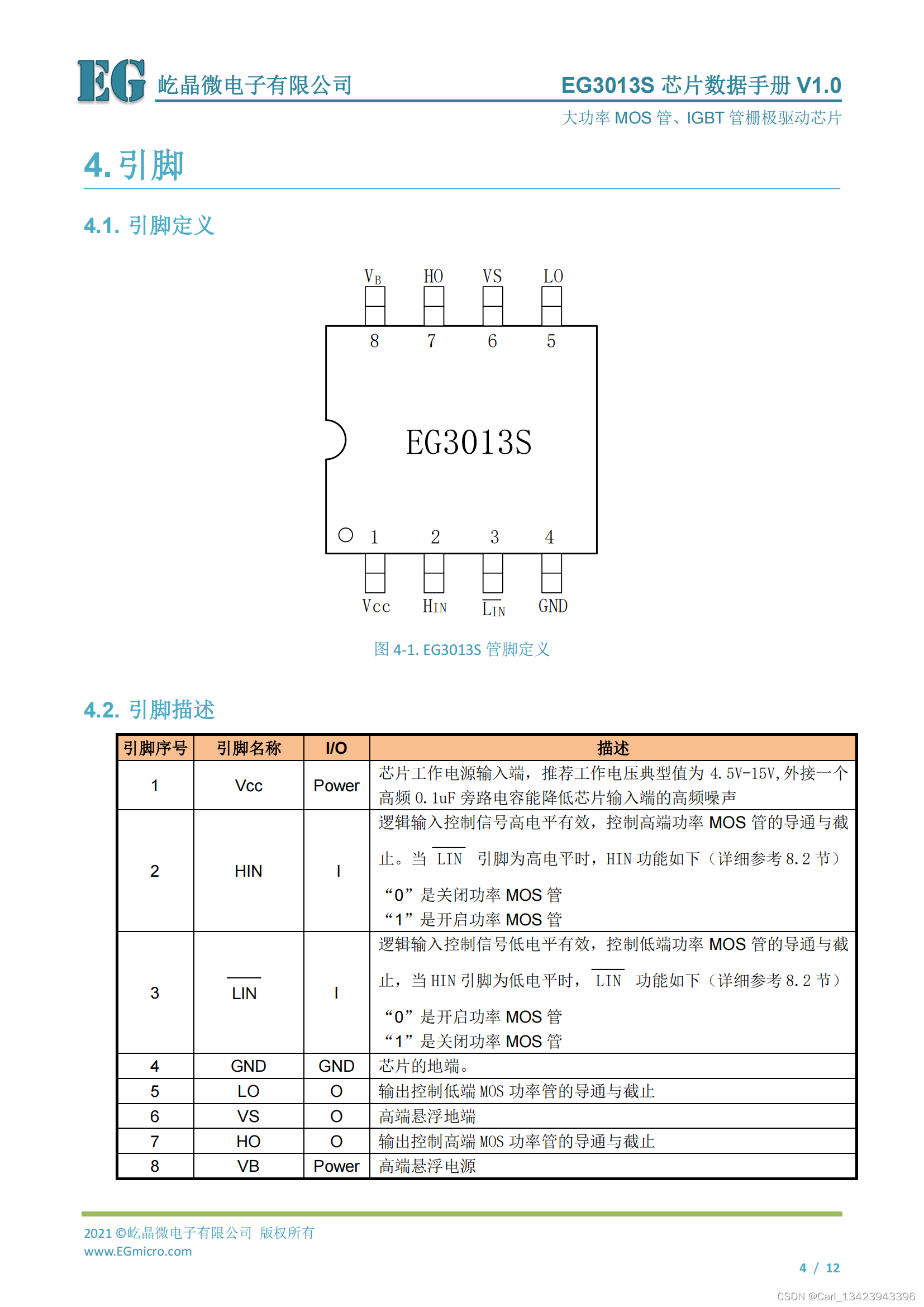

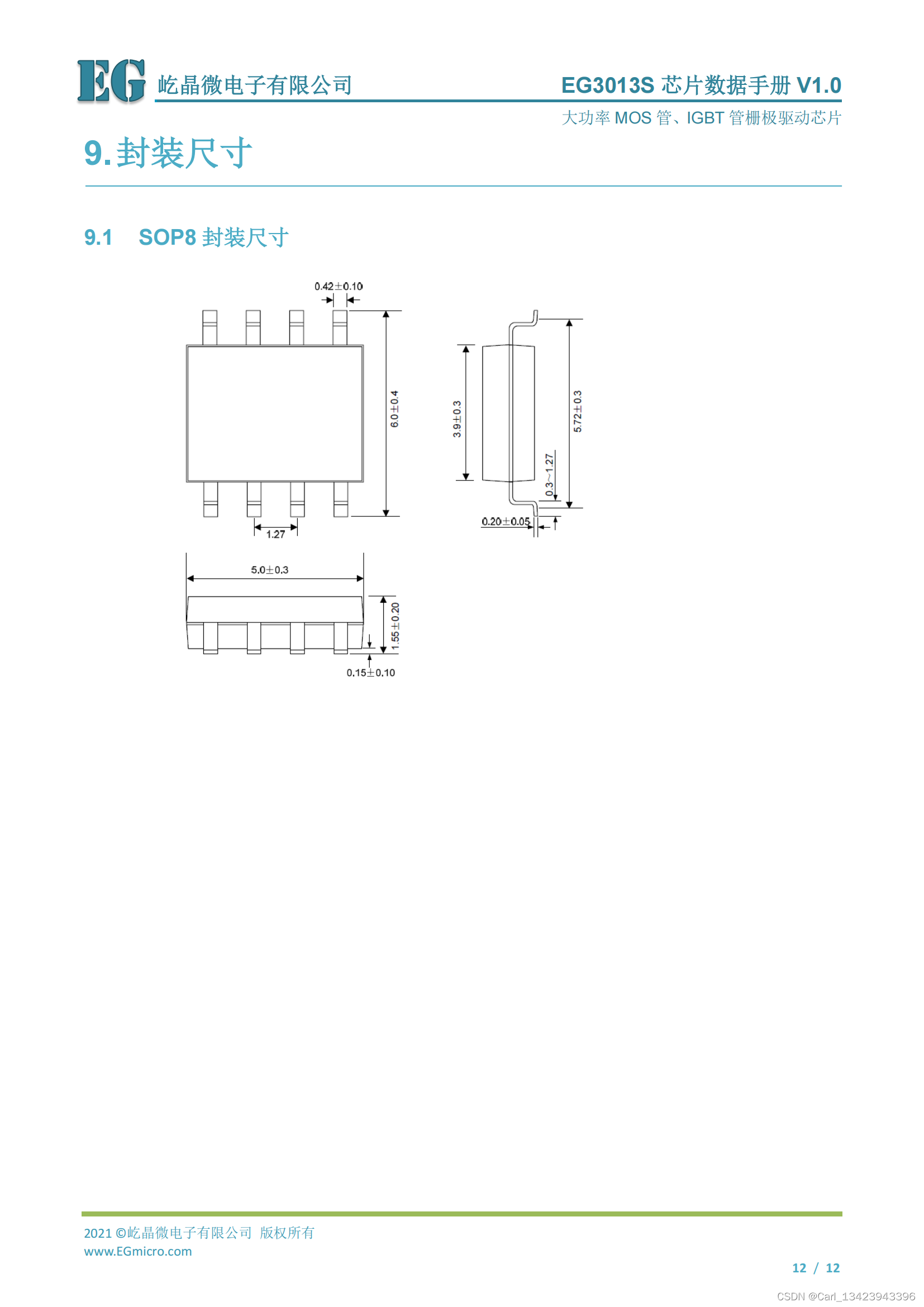

封装形式:SOP-8
2.
描述
EG3013S 是一款高性价比的大功率 MOS 管、IGBT 管栅极驱动专用芯片,内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路,专用于无刷电机控制器中的驱动电路。
EG3013S 高端的工作电压可达 80V,Vcc 的电源电压范围宽 4.5V~30V,静态功耗低仅 4.5mA。该芯片具有闭锁功能防止输出功率管同时导通,输入通道 LIN 内建了上拉 5V 高电位和 HIN 内建了一个 15K 下拉电阻,在输入悬空时使上、下功率 MOS 管处于关闭状态,输出结构采用半桥式达林顿管结构,采用 SOP8 封装。
3.
应用领域
电动摩托车控制器
电动自行车控制器
80V
降压型开关电源
变频水泵控制器
无刷电机驱动器
高压
Class-D
类功放
