使用安卓模拟器和GPA截帧分析手游



刚看到了篇文章，讲解怎么使用GPA和安卓模拟器截帧分析图形渲染的文章《用GPA对android应用绘制分析-GAD腾讯游戏开发者平台》：http://gad.qq.com/article/detail/39208。看后很兴奋，因为我一直想用GPA分析手游。但是原文中有些地方说的不是很详细，自己亲自验证了，把原文中没有说很明白的地方补充上。

优缺点

优点：

1、可以使用最强大的图形分析工具GPA（这是我使用过的最好的图形截帧分析工具，其它图形分析工具，例如Adreno profiler和Snapdragon，稳定性和可用功能都要差很多）。

2、不用找对应芯片的真机，不需要ROOT（模拟器里本身就是有Root权限的）。手机上可用的所有图形分析工具都是由不同的芯片厂商开发的，需要安装了该工具开发商生产的芯片的真机，包括GPA也是。之前为了使用GPA分析游戏，买了三个intel芯片的手机，但都不知道什么原因失败了。这个方案完美解决了这个问题。

3、再不用忍受USB连接线不稳，总是容易断开，重新连接。

缺点：

由于手机游戏用的图形API都是OpenGL ES，而GPA在Windows上只能截取DX 11，所以在GPA里看到的API都是DX 11的。不过图形API的接口都大同小异，完全能对应上。

操作步骤

一、打开夜神模拟器。测试过天天模拟器和夜神模拟器，推荐使用后者，绘制批次更准。修改设置：点击下图中箭头指向的图标

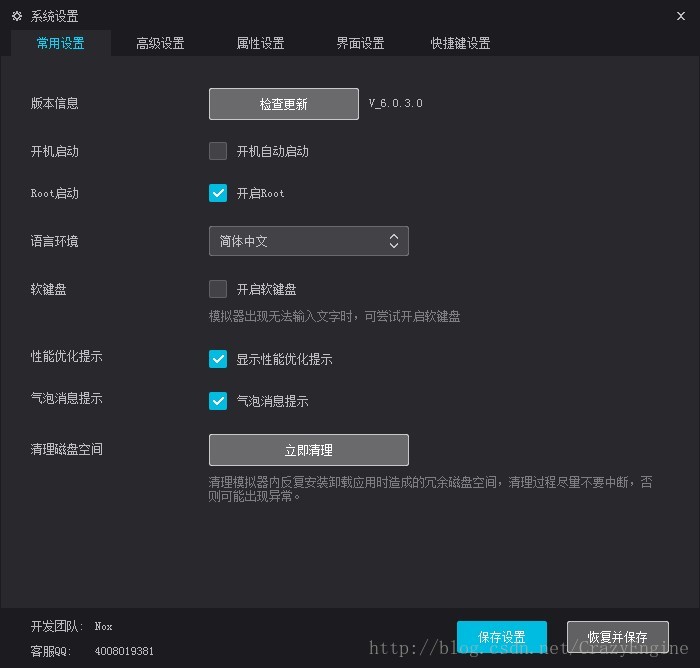

弹出下面的界面

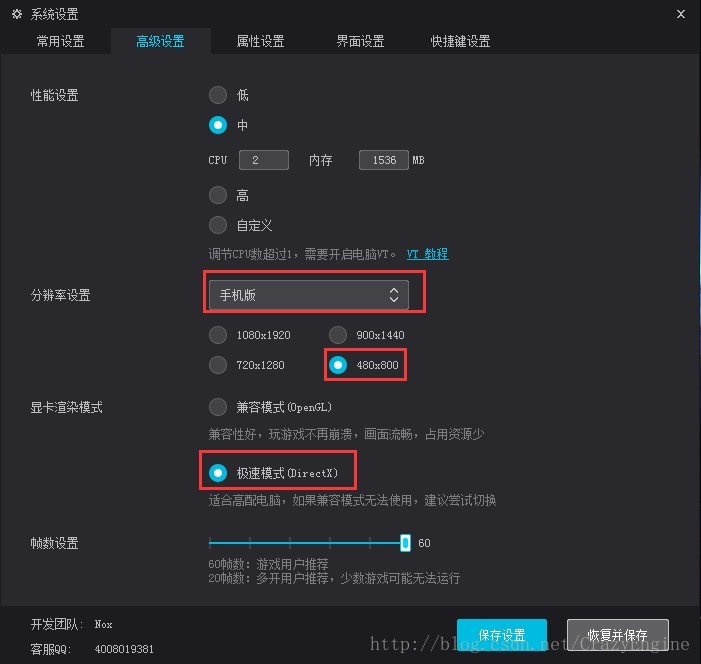

点击“高级设置”选项卡，修改成下面的配置。设置成“极速模式(DirectX)”是因为GPA在Windows上只能截取DirectX的，不支持截取OpenGL（Linux上才支持）。设置成“手机版”是因为如果使用默认的“平板版”的话，分辨率是宽比长的值要大，而我想要分析的游戏是竖屏模式运行的，模拟器里会有多余的操作步骤将画面正确显示出来，并且在GPA里截帧的DC会顺序错乱。480x800的分辨率是因为我想分析的游戏的设计分辨率是这个。

由于我想分析的游戏是竖屏运行，所以点击箭头所指的图标，将屏幕设置成竖屏的。

点击“保存设置”，关闭模拟器。

二、打开GPA，使用GPA启动模拟器。

三、将apk拖进模拟器，点击图标运行。

四、按“Ctrl+Shift+C”截帧。

五、打开“Graphics FrameAnalyzer”进行分析。

其它方案

如果模拟器开启OpenGL渲染模式，能用gDEBugger进行分析，但是会出现很多个Context，而且内容是错乱的。有可能是因为整个模拟器里的所有进程都是用OpenGL ES绘制的，而GPA是对整个模拟器进行截帧，而不是只是游戏。RenderDoc在打开截帧结果时会崩溃。有时间了再研究。

或者以后有时间了自己写工具，通过hook模拟器里的libGLESv2.dll来截帧，自己写工具能获得更多的自由度。
