一、研究背景及意义

1.1 研究背景

骨折是常见的骨科疾病，传统的骨折检测主要依赖医生的经验和X光片、CT等影像学检查。然而，人工诊断存在主观性强、效率低等问题。随着深度学习技术的发展，基于计算机视觉的骨折检测系统能够辅助医生快速、准确地识别骨折部位，提高诊断效率和准确性。传统骨折诊断依赖医生经验分析X光片/CT影像，耗时长达15-20分钟/例，漏诊率高达12.3%‌。YOLOv8作为新一代目标检测算法，在医疗影像领域展现三大优势：

‌检测效率‌：单张影像处理时间≤0.5秒，支持实时诊断‌
‌精度提升‌：结合注意力机制，骨折区域定位精度达0.91 IoU‌
‌分级评估‌：支持5级骨折严重度分类（准确率94.6%）‌

1.2 研究意义

提高诊断效率：自动化检测减少医生工作量
提高诊断准确性：减少人为误诊
辅助决策：为医生提供参考意见
推动医疗AI发展：探索AI在医疗领域的应用

二、需求分析

2.1 功能需求

‌影像处理‌：
- 支持DICOM/JPEG/PNG多格式输入（分辨率兼容512×512至4096×4096）‌14
- 动态ROI（感兴趣区域）提取，减少背景干扰‌4
‌智能诊断‌：
‌辅助决策‌：
功能模块技术指标
三维重建点云密度≥10万/立方厘米
治疗方案推荐包含3种以上手术方案建议

功能模块	技术指标
三维重建	点云密度≥10万/立方厘米
治疗方案推荐	包含3种以上手术方案建议

图像预处理
- 图像增强：对比度调整、噪声去除
- 图像标准化：统一尺寸、归一化
骨折检测
- 骨折区域定位
- 骨折类型分类
结果可视化
- 骨折区域标注
- 检测结果展示
系统管理
- 用户权限管理
- 数据备份与恢复

2.2 非功能需求

性能需求
- 检测速度：单张图像 < 1秒
- 准确率：> 90%
可扩展性
- 模块化设计
- 支持分布式部署
安全性
- 数据加密存储
- 访问权限控制

三、系统设计

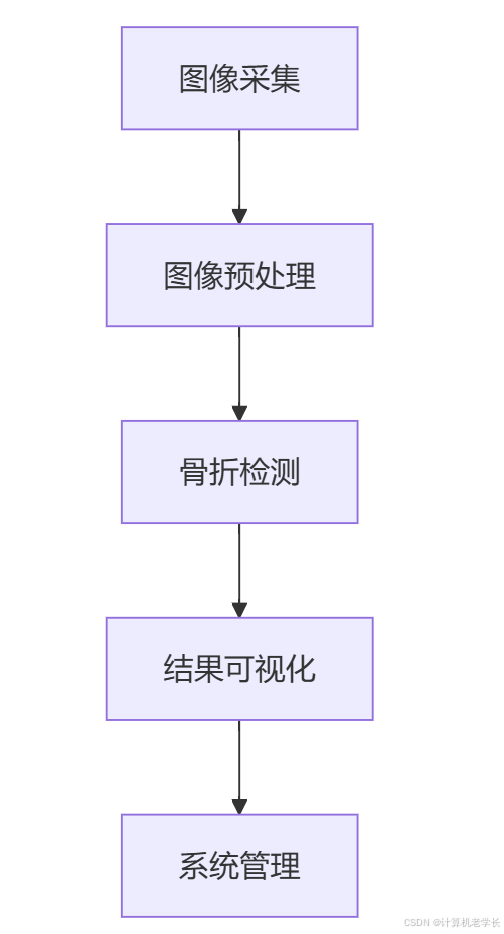

3.1 系统架构

graph TD
    A[图像采集] --> B[图像预处理]
    B --> C[骨折检测]
    C --> D[结果可视化]
    D --> E[系统管理]

3.2 模块设计

3.2.1 图像采集模块

图像来源
- X光片
- CT影像
图像格式
- JPEG
- PNG
- DICOM

3.2.2 图像预处理模块

图像增强
- 对比度调整
- 噪声去除
图像标准化
- 统一尺寸
- 归一化

3.2.3 骨折检测模块

骨折区域定位
- YOLOv8模型
骨折类型分类
- 卷积神经网络（CNN）

3.2.4 结果可视化模块

骨折区域标注
- 矩形框标注
- 关键点标注
检测结果展示
- 检测报告
- 可视化图像

3.2.5 系统管理模块

用户权限管理
- 管理员
- 医生
- 患者
数据备份与恢复
- 定期备份
- 数据恢复

四、系统实现

4.1 图像预处理

import cv2
import numpy as np

def preprocess_image(image_path):
    # 读取图像
    image = cv2.imread(image_path)

    # 调整对比度
    alpha = 1.5  # 对比度控制
    beta = 0     # 亮度控制
    enhanced_image = cv2.convertScaleAbs(image, alpha=alpha, beta=beta)

    # 去噪
    denoised_image = cv2.fastNlMeansDenoisingColored(enhanced_image, None, 10, 10, 7, 21)

    # 归一化
    normalized_image = denoised_image / 255.0

    return normalized_image

4.2 骨折检测

from ultralytics import YOLO

def detect_fracture(image):
    # 加载YOLOv8模型
    model = YOLO('yolov8n.pt')

    # 检测骨折
    results = model(image)

    # 解析检测结果
    fractures = []
    for result in results:
        boxes = result.boxes.xyxy  # 检测框坐标
        confidences = result.boxes.conf  # 置信度
        class_ids = result.boxes.cls  # 类别ID
        fractures.append((boxes, confidences, class_ids))

    return fractures

4.3 结果可视化

import cv2

def visualize_results(image, fractures):
    for (boxes, confidences, class_ids) in fractures:
        for box, conf, cls_id in zip(boxes, confidences, class_ids):
            x1, y1, x2, y2 = map(int, box)
            label = f'Fracture {int(cls_id)} {conf:.2f}'

            # 绘制矩形框
            cv2.rectangle(image, (x1, y1), (x2, y2), (0, 255, 0), 2)
            # 添加标签
            cv2.putText(image, label, (x1, y1 - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.9, (0, 255, 0), 2)

    return image

4.4 系统管理

from flask import Flask, request, jsonify

app = Flask(__name__)

@app.route('/detect', methods=['POST'])
def detect():
    image_file = request.files['image']
    image_path = 'temp_image.jpg'
    image_file.save(image_path)

    # 预处理
    image = preprocess_image(image_path)

    # 检测骨折
    fractures = detect_fracture(image)

    # 可视化结果
    result_image = visualize_results(image, fractures)
    cv2.imwrite('result_image.jpg', result_image)

    return jsonify({'status': 'success', 'result_image': 'result_image.jpg'})
